Pre-encoding（事前エンコーディング）
- お客様固有の EPC メモリおよびユーザーメモリへの書き込みに対応します。
Customised Laser Engraving（カスタムレーザー刻印）
- ロゴ・テキスト・数字・バーコード等、お客様固有のアートワークを本体にレーザー刻印できます。

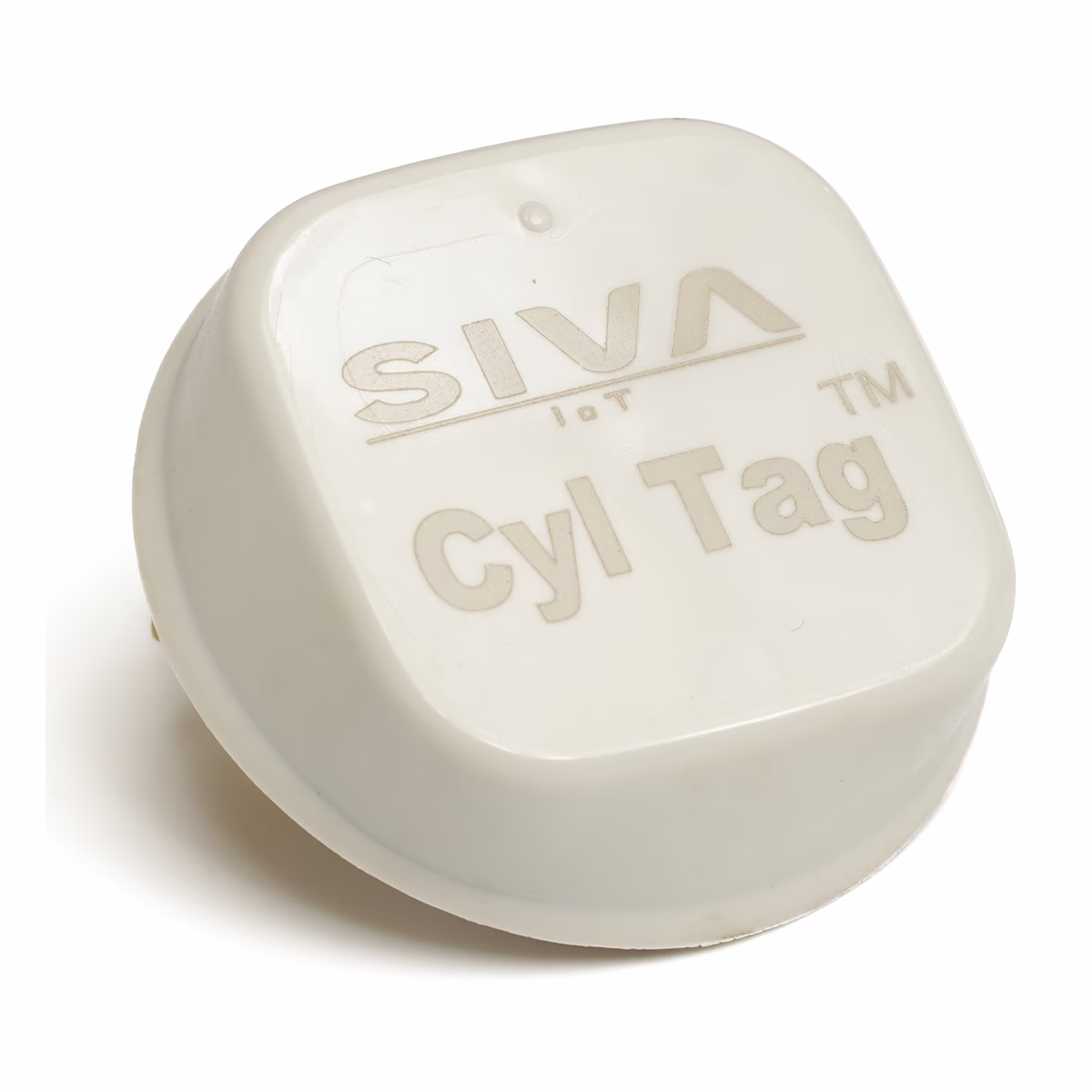

CylTag (Metal Cylinders) FCC
SIVA CylTagは、ビールケグやガスシリンダーなどの円筒形金属対象物への迅速な取付を目的とした、グローバルチューニング対応のハードUHF RFIDタグ。高性能フォーム接着剤の裏面が金属面の曲率に沿って変形するため、時間とコストを要するスポット溶接やエポキシ接着を不要にします。NXP UCODE 9xe を搭載し、902-928 MHz（FCC帯）で動作。IP68 の防水・防塵性能を備え、化学耐性・耐振動性も高水準です。
選ばれる理由
曲面追従フォーム接着 - 円筒形金属対象物に即取付
高性能フォームテープ接着剤を裏面に備え、金属面の曲率に沿って変形します。ビールケグやガスシリンダーなどの円筒形金属対象物に対して、従来必要だったスポット溶接やエポキシ接着を不要にし、導入工数を大幅に削減します。必要に応じてオプションの金属リングを併用した取付も可能です。
金属面最適化 - 大径・小径を問わず安定動作
金属面専用設計のアンテナとエンジニアリングプラスチックケースを採用し、直径 44.5mm × 高さ 10mm のコンパクトな円形ハードタグでありながら、金属リング取付時に 7m、金属リングなしで 8m の読取距離（2W ERP）を実現します。
高耐環境性 - 過酷な現場に対応
IP68 の防水・防塵性能、JESD22-B103B に準拠した耐振動性（z軸方向振動）、ピーク温度 +125 ℃（1時間）に耐える耐熱性を備えます。モーターオイル・塩水（塩分 10%）・硫酸（10%、pH 2）・NaOH（10%、pH 13）等の化学薬品に対する優れた耐性も確認されています。
柔軟な取付オプション - 接着 / MIG 溶接
事前貼付されたオプションの接着テープによる素早い接着に加え、より堅牢で恒久的な取付が必要な場合は、金属リングを MIG 溶接して固定することも可能です。運用要件に応じて最適な方式を選択できます。

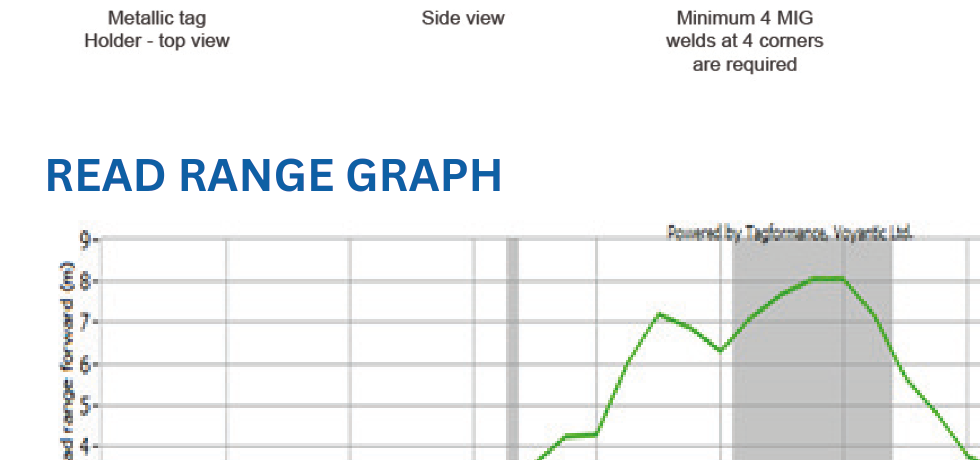

読取距離グラフ
ビールケグ（金属対象物）への貼付条件下での、周波数帯ごとの理論読取距離（前方向）を示します。UCODE 9xe 搭載時の測定結果で、FCC 帯（902-928 MHz）をカバーしています。
出典：Tagformance（Voyantic Ltd.）。実際の読取距離は使用するリーダー・出力・偏波・環境条件により変動します。
パーソナライズ対応

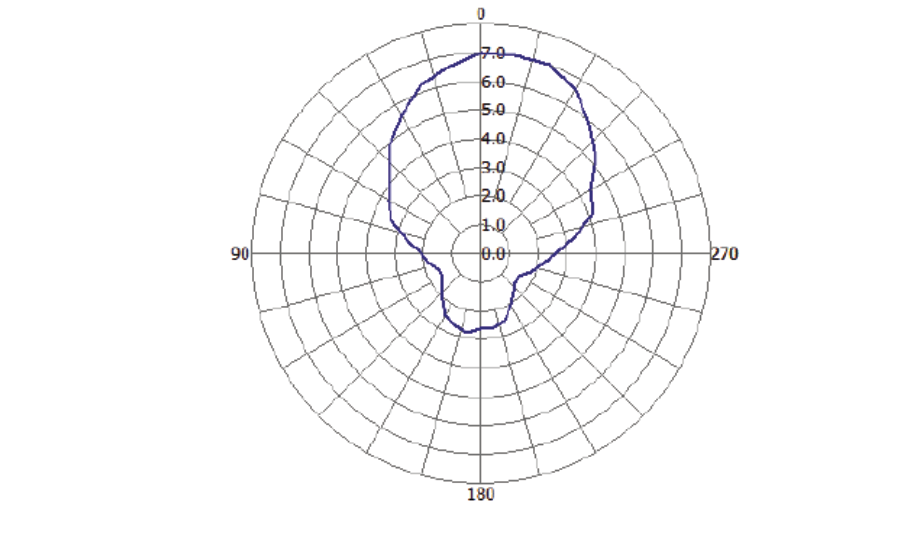

放射パターン
金属面上での UHF アンテナ放射パターン（単位：m）

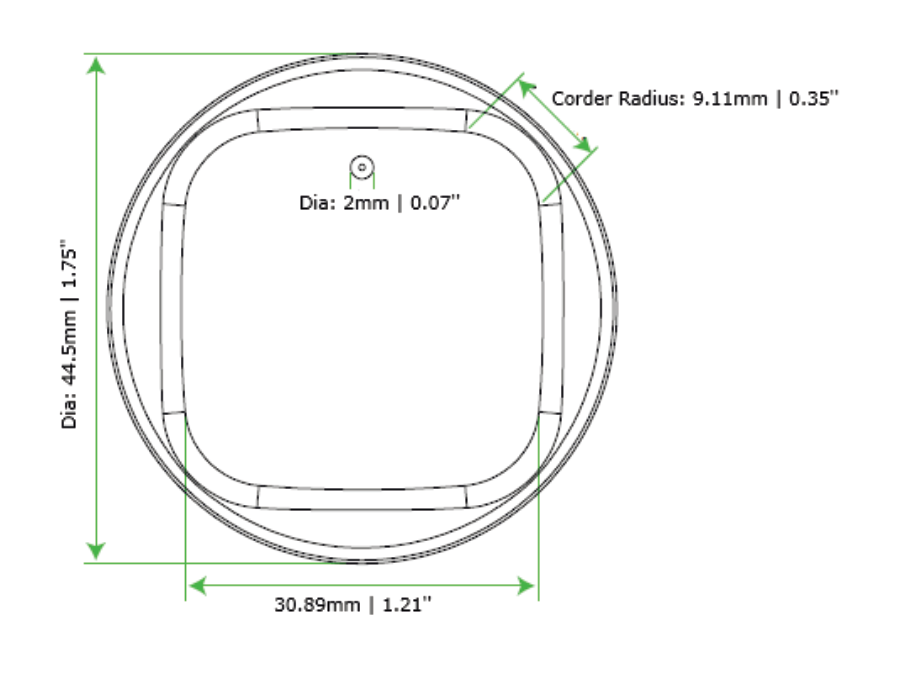

サイズ
物理仕様
- 寸法：直径 44.5 mm × 高さ 10 mm
- 底面幅：30.89 mm（1.21"）
- コーナー半径：9.11 mm（0.35"）
- 取付穴：直径 2 mm
- ケース材質：エンジニアリングプラスチック
- 重量：10 g

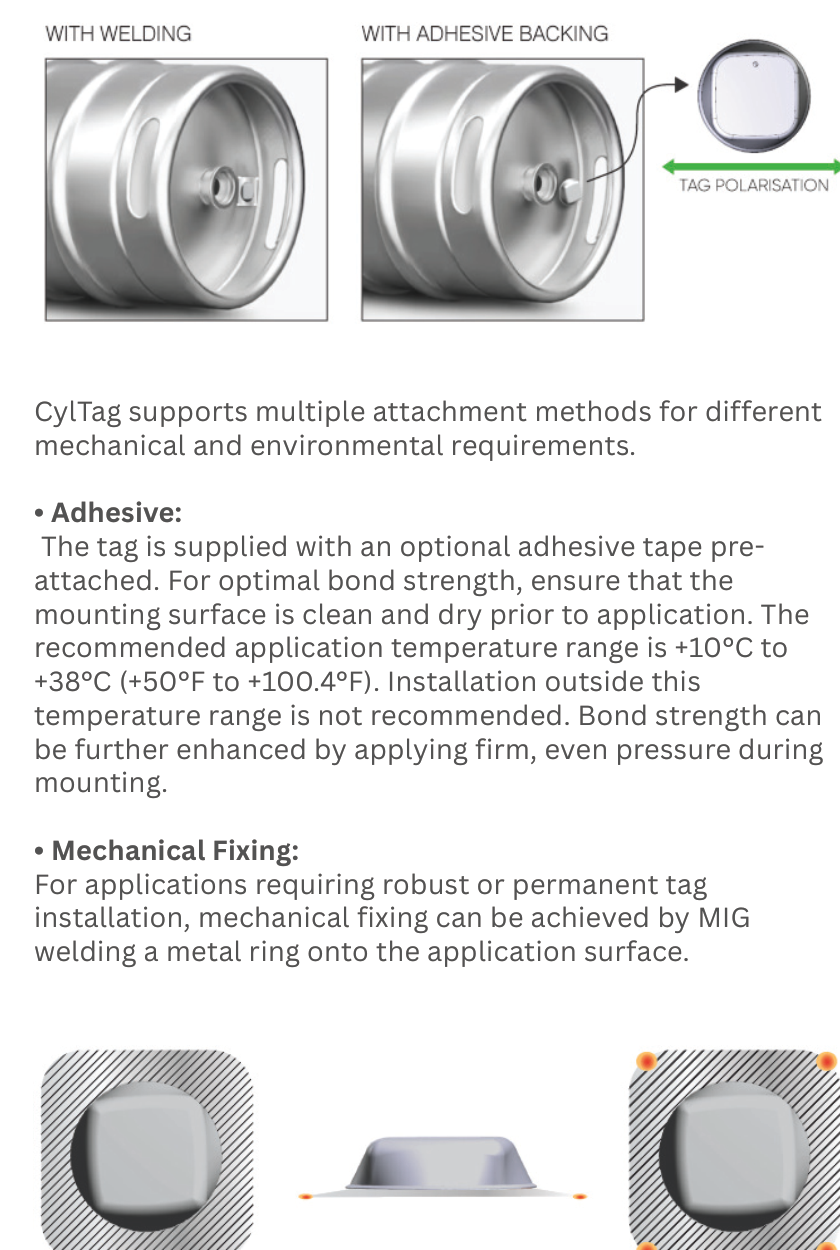

取付方法
取付オプション
CylTag は、機械的・環境的要件に応じて複数の取付方式に対応します。
接着による取付
- タグには事前貼付されたオプションの接着テープが付属しています。
- 最適な接着強度を得るため、取付面が清潔で乾燥していることを確認してください。
- 推奨貼付温度は +10 ℃ ～ +38 ℃ の範囲です。この範囲外での取付は推奨されません。
- 貼付時にしっかりと均一な圧力をかけることで接着強度をさらに高めることができます。
機械的固定
- より堅牢または恒久的な取付が必要な用途では、取付面に金属リングを MIG 溶接することで機械的に固定できます。
詳細仕様
| 仕様 | |
|---|---|
| エアインターフェース | ISO 18000-6C / EPC Global Gen2v2 / RAIN RFID |
| 周波数帯 | 902–928 MHz（FCC） |
| ICチップ | NXP UCODE 9xe |
| メモリ | 128 ビット EPC、96 ビット TID |
| 対応面 | 金属面 |
| 読取範囲(2W ERP・金属リング取付) | 約 7 m |
| 読取範囲(2W ERP・金属リングなし) | 約 8 m |
| ケース材質 | エンジニアリングプラスチック |
| 寸法 | 直径 約 44.5 mm（1.75"）× 高さ 10 mm（0.39"） |
| 重量 | 約 10 g |
| 粘着剤 | 高性能フォームテープ接着剤（オプション：金属リング） |
| 供給形態 | 個装（100% 性能検査済み） |
| 梱包 | 100 個／箱、5 箱／カートン |
| 動作温度 | -40 ℃ ～ +85 ℃ |
| 貼付温度 | +10 ℃ ～ +38 ℃ |
| ピーク温度 | +125 ℃（1 時間） |
| 耐振動性 | JESD22-B103B、サービス条件2（タグ厚み方向=z軸振動） |
| 保護等級 | IP68 |
| 化学耐性 | モーターオイル 168h / 塩水 10% 168h / 硫酸 10% pH2 168h / NaOH 10% pH13 24h の曝露試験で物理的・性能的変化なし |
| 製品寿命 | 通常の動作条件で複数年 |
| 品番 | RF.HT.CylT.F.U9xe |
* 記載された外観、仕様等は予告なく変更する場合があります。
* 読取範囲は使用するリーダー・出力・偏波・環境条件によって異なります。記載の読取距離は 2W ERP の試験環境における測定値です。
* アセトンへの曝露は避けてください。炭化水素およびカルボン酸への曝露前には個別に試験を推奨します。
* 本製品は FCC 帯（902-928 MHz）向けモデルです。
注文情報
| 地域 | バリアント | SKU |
|---|---|---|
| US | FCCモデル（NXP UCODE 9xe） | RF.HT.CylT.F.U9xe |
