Pre-encoding（事前エンコーディング）
- お客様固有の EPC メモリへの書き込みに対応します。
Customised Laser Engraving（カスタムレーザー刻印）
- ロゴ・テキスト・数字・バーコード等、お客様固有のアートワークを筐体にレーザー刻印できます。

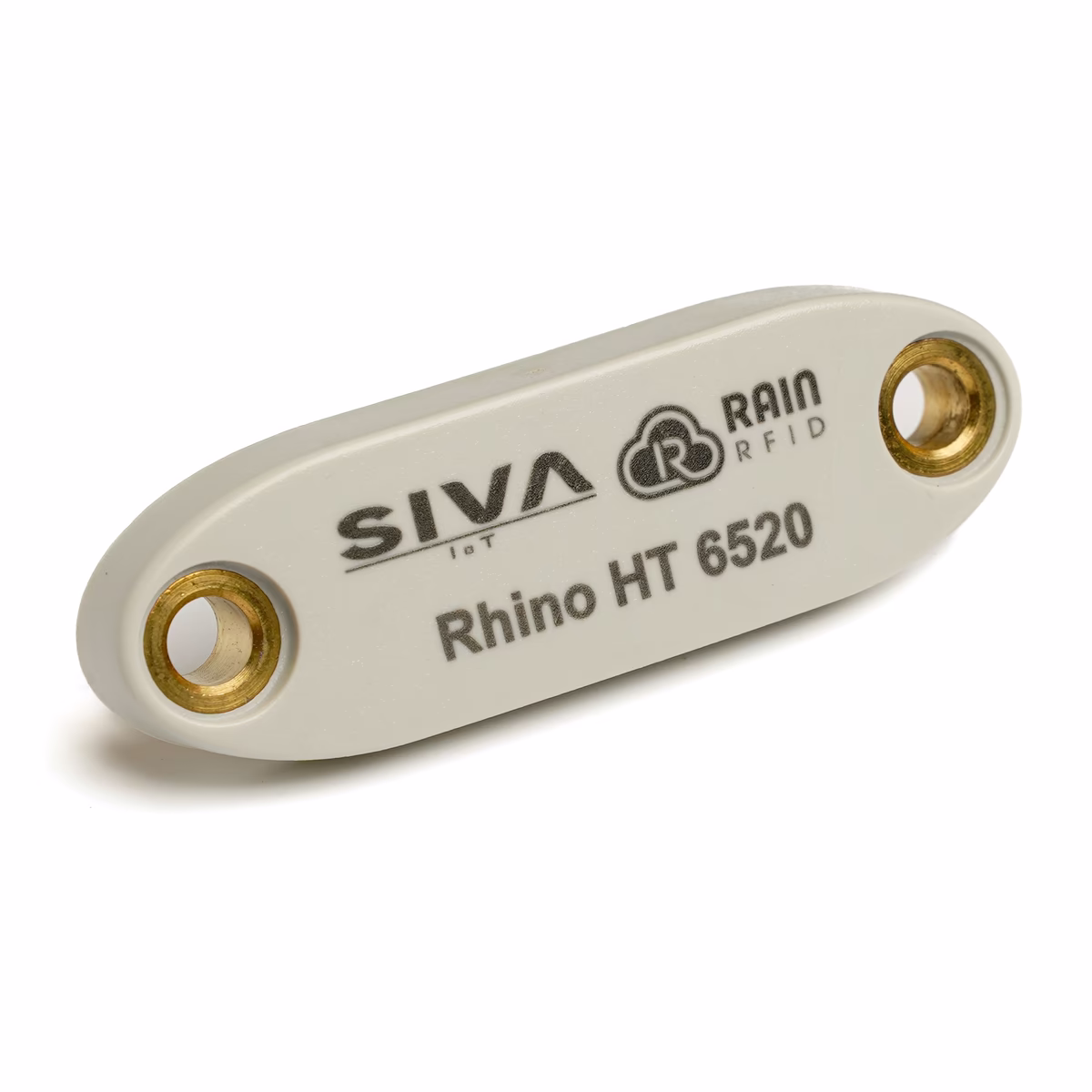

Rhino HT 6520
SIVA Rhino HT 6520は、ABS 筐体にブラスインサートを内蔵した、重負荷リベット打ち対応の頑丈な UHF オンメタル RFID タグ。65×20×10mm のコンパクトフットプリントに NXP UCODE 9xe を搭載し、グローバル 865-928 MHz 対応で金属面最大 7m の読取距離（2W ERP）を実現します。IP68・JESD22-B103B 耐振動・広範な化学耐性を備え、レーザー刻印による資産管理カスタマイズにも対応します。接着・ネジ・ポップリベットの複数取付方式に対応するため、産業設備・機械部品・車両資産など重環境での長期運用に適しています。
選ばれる理由
ブラスインサート - 重負荷リベット打ちに耐える
ブラス（真鍮）インサートを筐体に内蔵しており、ポップリベット・M5 ネジによる重負荷の機械的固定に耐えます。振動や衝撃を受ける産業環境での長期運用に適した堅牢な構造です。
オンメタル性能 - グローバル 865-928 MHz
金属面専用にチューニングされたアンテナと NXP UCODE 9xe の組み合わせにより、金属面で最大 7m の読取距離（2W ERP）を実現します。ISO/IEC 18000-63:2015 / EPCglobal Gen2v2 に準拠し、全世界で運用可能です。
多様な取付方式 - 接着 / ネジ / リベット
オプションの高性能永久粘着テープによる接着、またはネジ・ポップリベットによる機械的固定に対応します。高い機械的ストレスや温度変動が予想される環境では機械的固定を推奨します。
レーザー刻印対応 - ロゴ・テキスト・バーコード
ABS 筐体にロゴ・テキスト・数字・バーコードなどをレーザー刻印できます。視覚的識別と RFID 識別を組み合わせることで、資産管理の運用性を高めます。

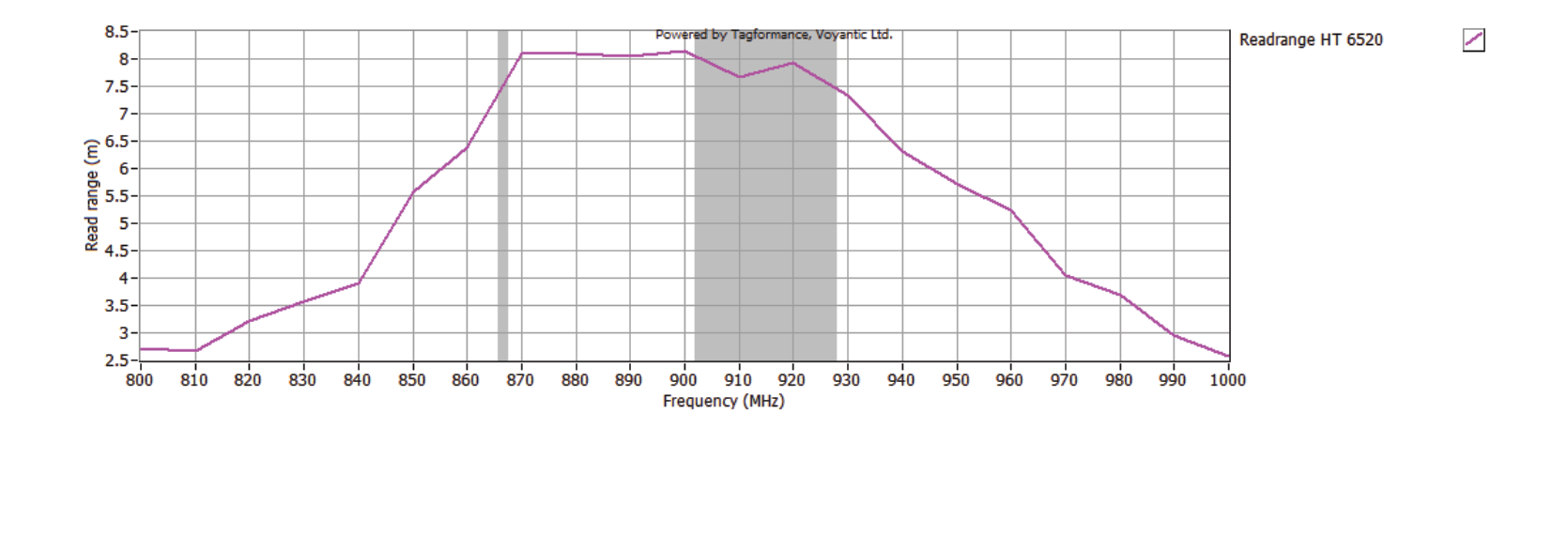

読取距離グラフ
周波数帯ごとの理論読取距離（前方向）を示します。NXP UCODE 9xe 搭載時の金属面貼付条件における 800〜1000 MHz 範囲の測定結果をカバーしています。
出典：Tagformance（Voyantic Ltd.）。実際の読取距離は使用するリーダー・出力・偏波・環境条件により変動します。
パーソナライズ対応

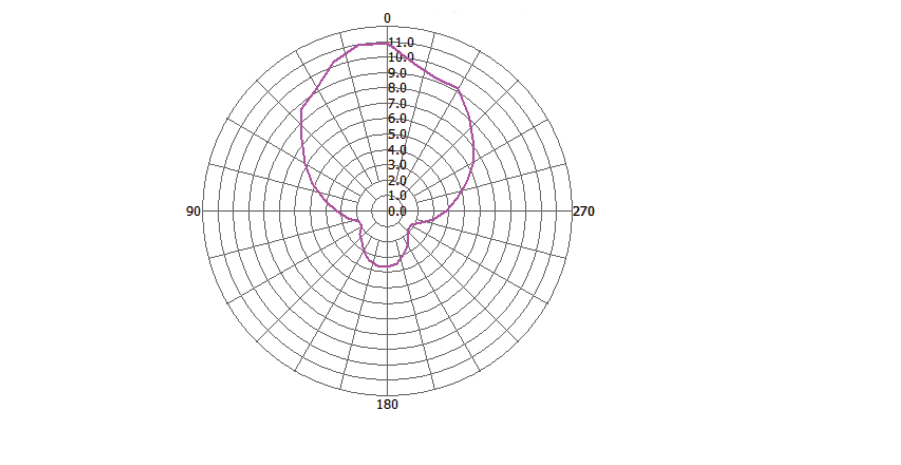

放射パターン
金属面上での UHF アンテナ放射パターン（単位：m）

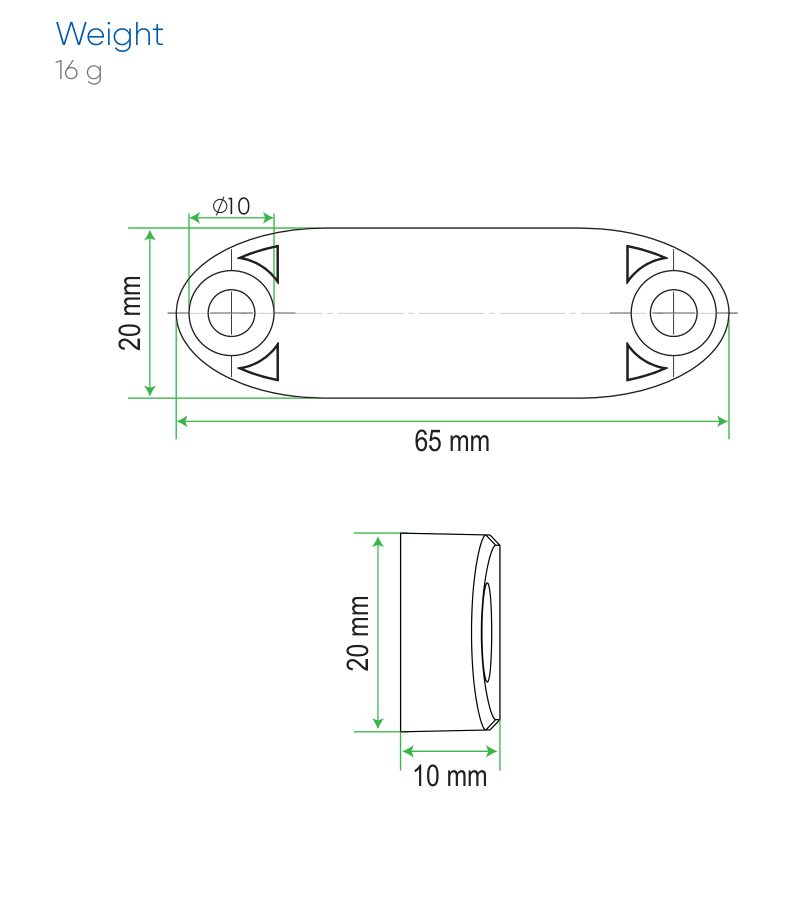

サイズ
物理仕様
- 寸法：65 × 20 × 10 mm
- 筐体材質：ABS
- 重量：16 g
- 粘着剤：高性能永久接着剤（オプション）
- 取付穴：ブラスインサート内蔵（M5 ネジ / ポップリベット対応）

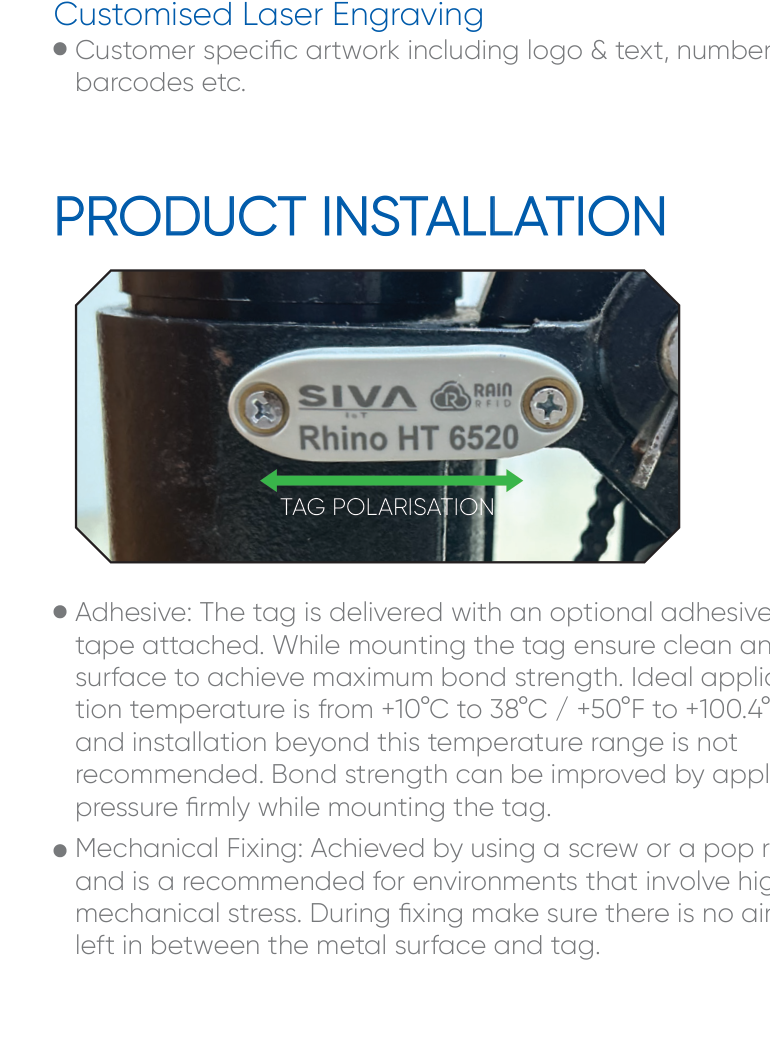

取付方法
タグの偏波方向
本タグには偏波方向があります（下図）。リーダーアンテナの偏波特性に合わせて、取付方向を決定してください。
接着による取付
- タグには事前貼付されたオプションの接着テープが付属しています。
- 取付面が清潔で乾燥していることを確認し、均一な圧力をかけて圧着します。
- 推奨貼付温度は +10 ℃ ～ +38 ℃（50 ℉ ～ +100.4 ℉）の範囲です。この範囲外での取付は推奨されません。
機械的固定
- 高い機械的ストレス下で使用される環境では、ネジまたはポップリベットによる機械的固定を推奨します。
- 取付時は金属面とタグの間に空隙が残らないように固定してください。
詳細仕様
| 仕様 | |
|---|---|
| エアインターフェース | ISO/IEC 18000-63:2015 / EPCglobal Gen2v2 |
| 周波数帯 | 865–928 MHz（グローバル） |
| ICチップ | NXP UCODE 9xe（他チップは要請で対応） |
| メモリ | 128 ビット EPC、96 ビット TID |
| 対応面 | 金属面 |
| 読取範囲(2W ERP・金属面) | 最大 約 7 m |
| 筐体材質 | ABS |
| 寸法 | 65 × 20 × 10 mm（2.55" × 0.78" × 0.39"） |
| 重量 | 約 16 g |
| 粘着剤(オプション) | 高性能永久接着剤 |
| 供給形態 | Single Pieces（個装） |
| 梱包 | 300 個／箱、4 箱／カートン |
| 動作温度 | -40 ℃ ～ +85 ℃ |
| 貼付温度 | +10 ℃ ～ +38 ℃ |
| 耐振動性 | JESD22-B103B、サービス条件 2（タグ厚み方向=z軸振動） |
| 保護等級 | IP68 |
| 耐化学薬品性 | 塩水（10%）168h・モーターオイル 168h・NaOH（10%）12h・アセトン 30min の曝露試験で物理的・性能的変化なし |
| 保管条件 | +23 ℃ / 50% RH で 1 年 |
| 製品寿命 | 通常の動作条件で複数年 |
| 品番 | RF.HT.6520.U9xe |
* 記載された外観、仕様等は予告なく変更する場合があります。
* 読取範囲は使用するリーダー・出力・偏波・環境条件によって異なります。記載の読取距離は 2W ERP の試験環境における測定値です。
* 金属面とタグの間に空隙が残らないように取付してください（読取性能が低下する場合があります）。
* 本ページの製品画像はデータシート由来の暫定画像です。メーカー提供の製品写真が入手でき次第、順次差し替え予定です。
注文情報
| 地域 | バリアント | SKU |
|---|---|---|
| GL | グローバルモデル（NXP UCODE 9xe） | RF.HT.6520.U9xe |
