InCon AS コンクリート埋設用温度・ひずみセンシングUHF RFIDタグ
RFCAMP InCon ASは、コンクリート内への埋設を想定した温度・ひずみセンシング対応パッシブUHF RFIDタグです。ASYGN AS3213Sを搭載し、温度センシング範囲は-40～125℃、精度は±2.0℃、X-Y軸ひずみのゲージファクターは0.29 LSB/μm/mです。865～868MHzでは空中最大5.0m・乾燥コンクリート内最大6.0m・高誘電体面最大7.0m、902～928MHzではそれぞれ最大4.0m・5.0m・6.0mの読取値が記載されています。120×20×1.6mmの単層FR4構造で、φ2.0mm・φ3.0mm・φ5.0mmの取付穴を備え、固定方法としてコンクリート鉄筋周囲へのクランプが示されています。
製品概要
コンクリート埋設用デュアルセンサータグ

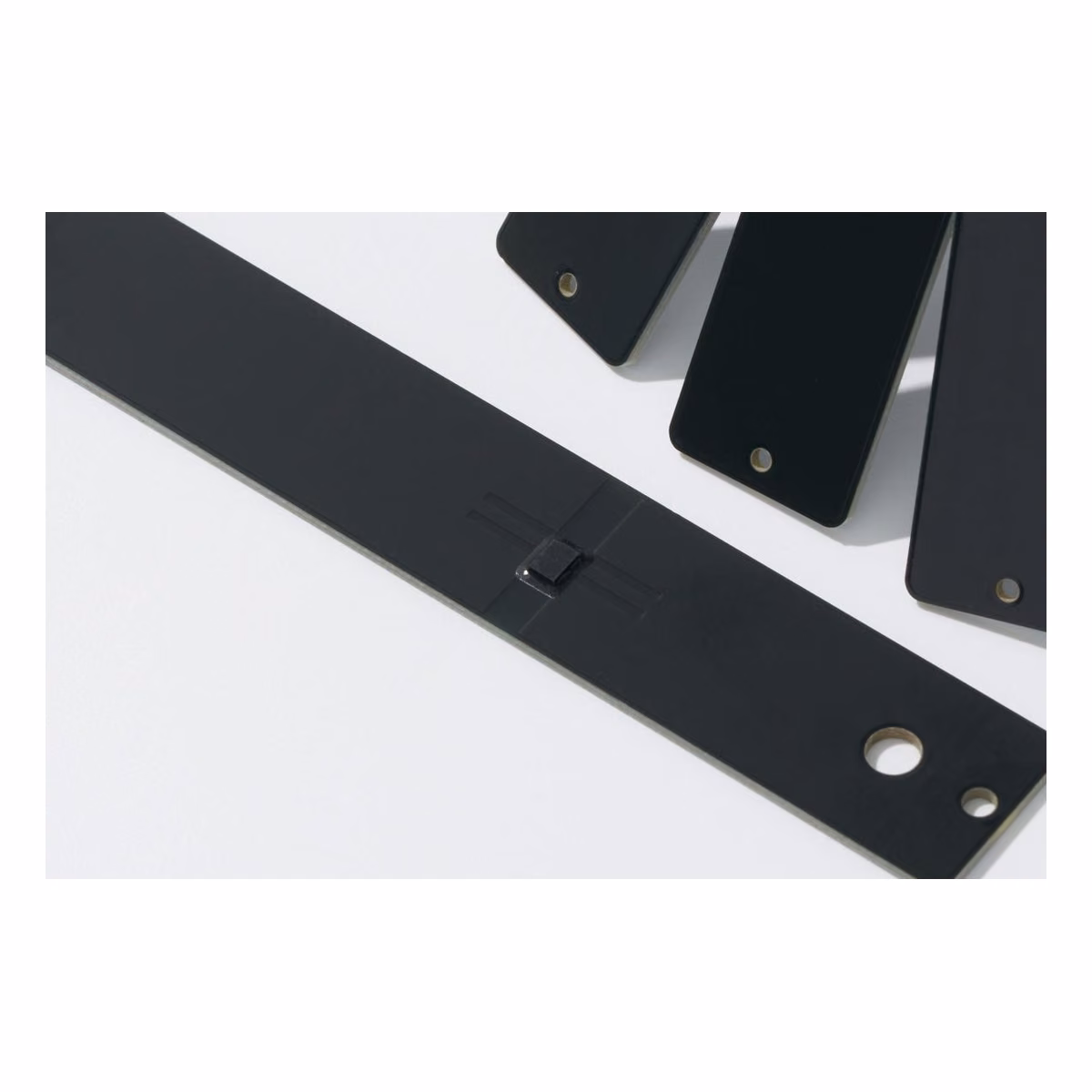

コンクリート内部での読取を意図したパッシブUHF RFIDタグです。温度とX-Y軸ひずみをセンシングするASYGN AS3213SのQFNパッケージを単層FR4基板にはんだ実装し、IC周囲をエッジ封止しています。
選ばれる理由
温度・ひずみをパッシブ計測
ASYGN AS3213Sにより、-40～125℃・精度±2.0℃の温度センシングと、X-Y軸のひずみセンシングに対応します。ひずみゲージファクターは0.29 LSB/μm/mです。
コンクリート・誘電体環境での読取
865～868MHzでは空中最大5.0m・乾燥コンクリート内最大6.0m・高誘電体面最大7.0m、902～928MHzではそれぞれ最大4.0m・5.0m・6.0mの読取値が記載されています。
鉄筋周囲へクランプ固定
φ2.0mm・φ3.0mm・φ5.0mmの取付穴を備え、固定方法としてコンクリート鉄筋周囲へのクランプがメーカー資料に示されています。
単層FR4とIC周囲のエッジ封止
金メッキ銅エッチングアンテナを単層FR4基板へ統合し、QFNパッケージのICをはんだ実装してIC周囲をエッジ封止。IP68、50bar、150℃・6時間などの条件が記載されています。
仕様
| 一般仕様 | |
|---|---|
| 製品名 | InCon AS |
| タグ方式 | コンクリート埋設用パッシブUHF RFIDセンサータグ |
| 寸法 | 120 × 20 × 1.6 mm（L × H × T） |
| 周波数帯 |
865～868 MHz 902～928 MHz |
| 製造国 | 韓国 |
| 保護等級 | IP68 |
| 圧力条件 | 50 Bar |
| センシング仕様 | |
| 温度センシング範囲 | -40 ℃ ～ +125 ℃ |
| 温度精度 | ±2.0 ℃ |
| ひずみセンシング軸 | X-Y軸 |
| ひずみゲージファクター | 0.29 LSB/μm/m（メーカー資料表記） |
| 温度によるひずみセンサーへの影響 | -1.3 LSB/℃（IC単体、メーカー資料表記） |
| チップ・RF仕様 | |
| ICメーカー | ASYGN（フランス） |
| ICモデル | AS3213S |
| 通信プロトコル | ISO18000-6-3 | EPC C1G2/V2（メーカー資料表記） |
| 読取感度 | -13.0 dBm |
| 書込感度 | -12.0 dBm |
| ESD（HBM） | ±1 kV（RFINのみ±500 V） |
| IC保存温度 | -50 ℃ ～ +150 ℃ |
| IC動作温度 | -40 ℃ ～ +125 ℃ |
| 書込回数 | 10,000回 |
| データ保持 | 85℃で10年 |
| メモリ仕様 | |
| EPC | 192ビット（ACQ-TEMP / ACQ-STRAIN） |
| PC / CRC | 16ビット |
| TID | 96ビット |
| Device Config. | 64ビット |
| User | 96ビット（ACQ-TEMP / ACQ-STRAIN） |
| Access Password | 32ビット |
| Kill Password | 32ビット |
| 読取性能 | |
| 865～868MHz・空中（dK=1.0） | 最大 5.0 m |
| 865～868MHz・乾燥コンクリート（dK=4.0） | 最大 6.0 m |
| 865～868MHz・高誘電体面（dK=10.0） | 最大 7.0 m |
| 902～928MHz・空中（dK=1.0） | 最大 4.0 m |
| 902～928MHz・乾燥コンクリート（dK=4.0） | 最大 5.0 m |
| 902～928MHz・高誘電体面（dK=10.0） | 最大 6.0 m |
| 材料・取付 | |
| チップパッケージ | QFN |
| チップ実装 | はんだ実装 |
| アンテナ | 金メッキ銅エッチングアンテナ |
| 基材 | 単層PCB FR4 |
| 取付穴 | φ2.0 mm / φ3.0 mm / φ5.0 mm |
| 取付方法 | コンクリート鉄筋の周囲へクランプ固定 |
| 耐久・環境条件 | |
| 高温試験条件 | 150℃、6時間 |
| 温度サイクル条件 | -40～100℃、50サイクル |
| 高温高湿条件 | 95℃ / 95%、24時間 |
| 振動 / 加速度 | IEC60068-2-6-64 / IEC60068-2-27（メーカー資料表記） |
| 圧力試験条件 | 50 Bar |
| アルカリ浸漬 | NaOH 10%（pH13）、24時間 |
| 酸浸漬 | 硫酸10%（pH2）、24時間 |
| 石油系浸漬 | ガソリン、ディーゼル、灯油、潤滑油、24時間 |
| アルコール浸漬 | メタノール、エタノール、24時間 |
| 界面活性剤浸漬 | 金属工具油用溶剤、24時間 |
| 塩水試験 | EC60068-2-11（メーカー資料表記） |
| 環境規制 | RoHS・REACHを含む環境規制への適合（メーカー資料記載） |
* 読取距離はメーカー資料に記載された最大値です。具体的な測定条件は資料に記載されていません。
* 温度センシング範囲、IC動作温度、IC保存温度、高温試験条件は用途区分が異なるため、各項目を区別して記載しています。

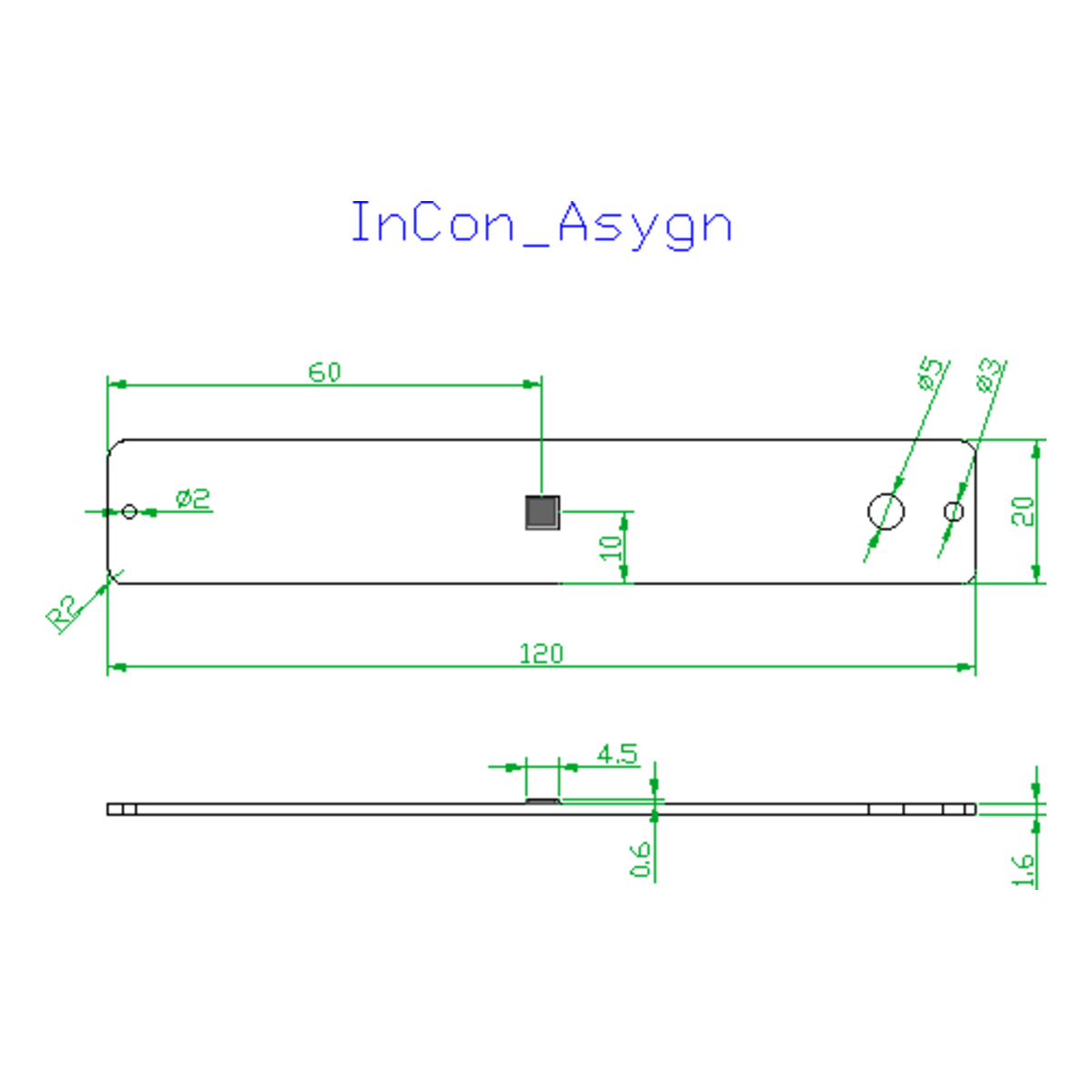

サイズ
注文情報
| バリアント | SKU |
|---|---|
| 865～868MHzモデル | AS12020E |
| 902～928MHzモデル | AS12020U |

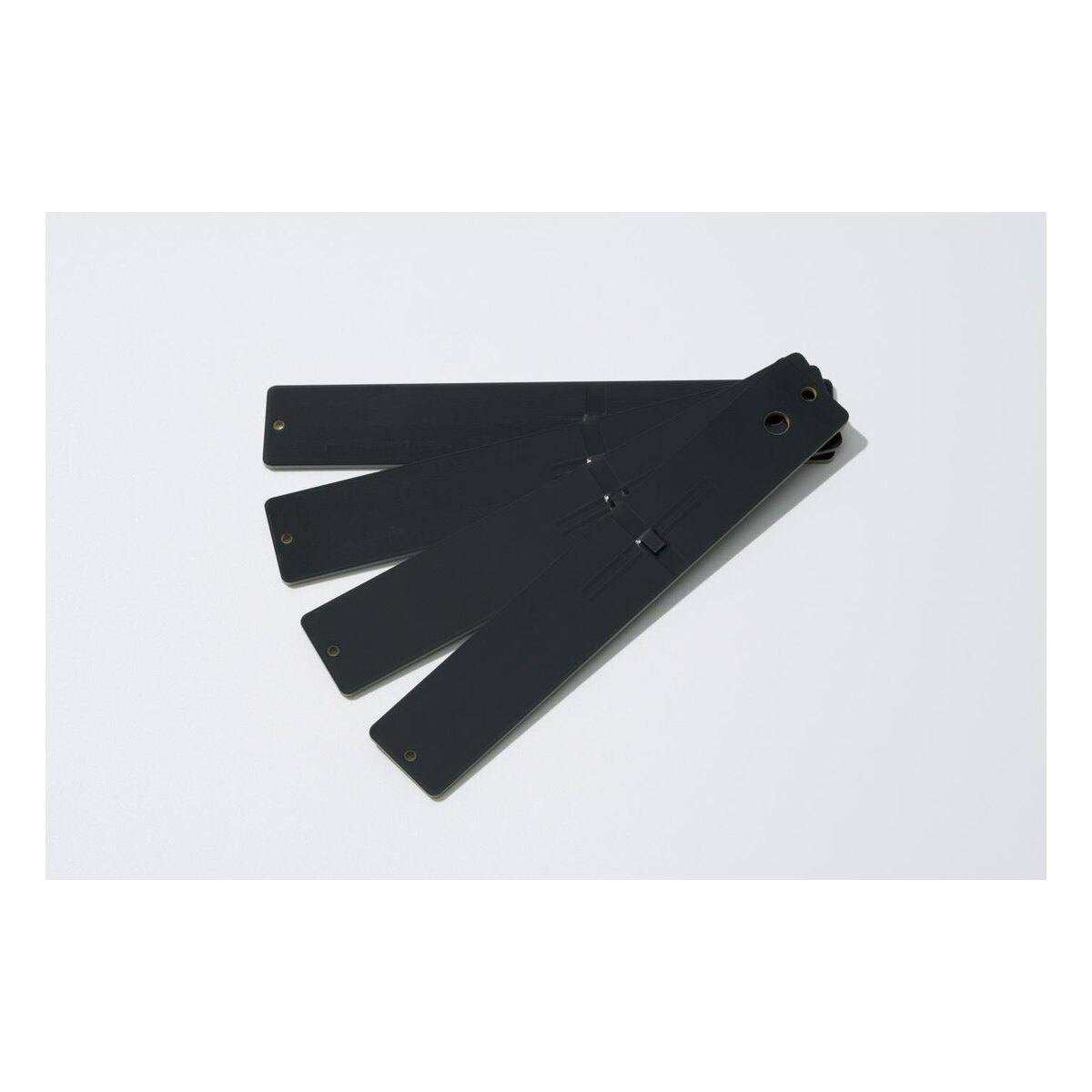

ギャラリー
一緒に検討されている製品
主なポイント
- コンクリート埋設を想定したパッシブUHF RFIDセンサータグ
- 温度センシング範囲-40～125℃、精度±2.0℃
- X-Y軸ひずみセンシング、ゲージファクター0.29 LSB/μm/m
- 乾燥コンクリート内で最大6.0mの読取値
- 高誘電体面で最大7.0mの読取値
- 120×20×1.6mmの単層FR4構造
- φ2.0mm・φ3.0mm・φ5.0mmの取付穴と鉄筋周囲へのクランプ固定
- IP68、50barの条件
アプリケーション
- コンクリート内部の温度・ひずみセンシング
- 鉄筋周囲へ固定するコンクリート埋設環境
