DF6910AS 温度・ひずみセンシングUHF RFIDタグ
RFCAMP DF6910ASは、温度とX-Y軸ひずみをセンシングするパッシブUHF RFIDタグです。ASYGN AS3213Sを搭載し、温度センシング範囲は-40～125℃、精度は±2.0℃、ひずみゲージファクターは-0.15 LSB/μm/mです。865～868MHzモデルは空中最大5.0m・高誘電体材料内最大6.0m、902～928MHzモデルは空中最大4.0m・高誘電体材料内最大5.0mの読取値がメーカー資料に記載されています。69×10×0.2mmの薄型二層ポリイミド構造で、IP68および50barの圧縮条件が示されています。
製品概要
高誘電体材料内で使える薄型デュアルセンサータグ

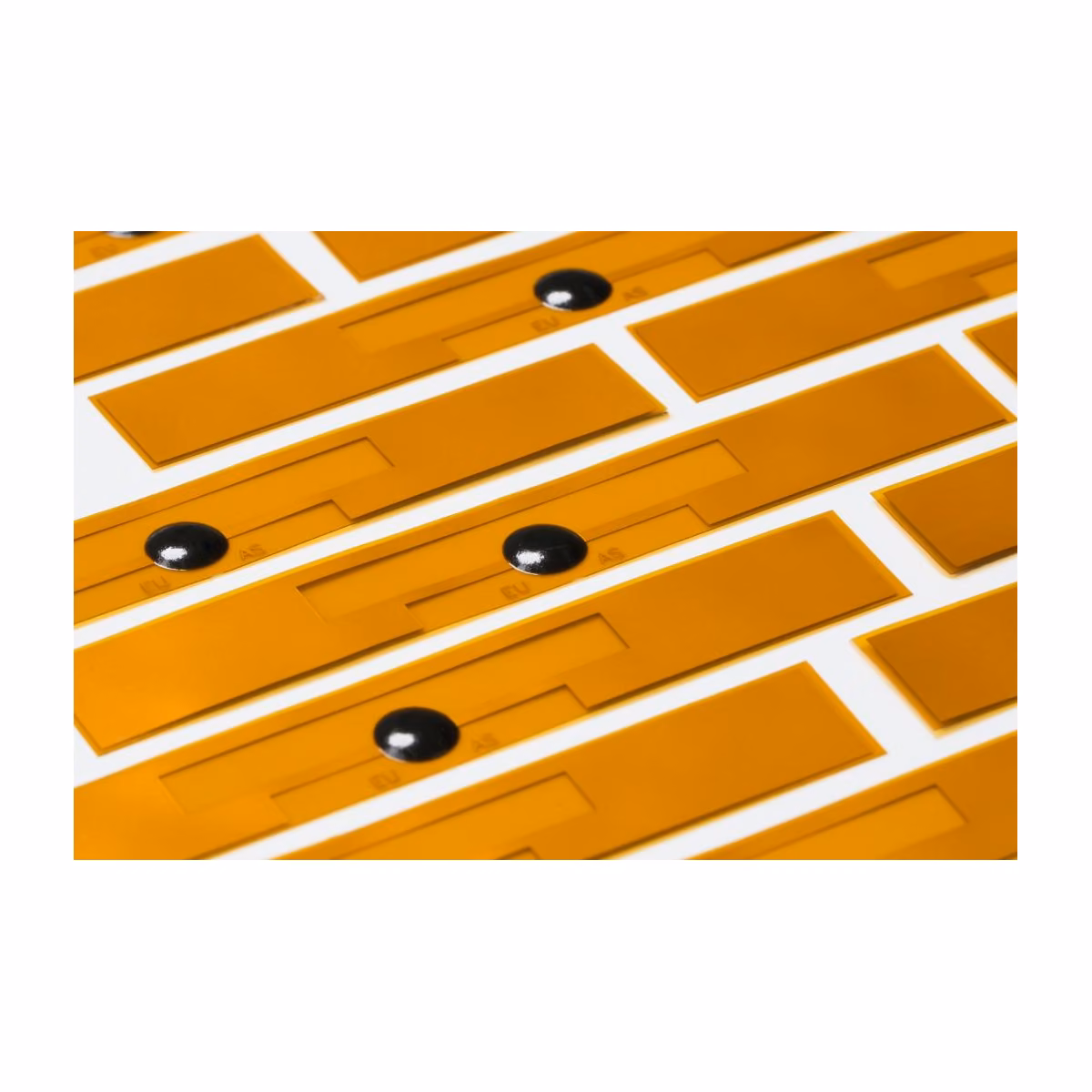

温度とX-Y軸ひずみをセンシングするASYGN AS3213Sを搭載。二層ポリイミド基材上の金メッキ銅エッチングアンテナとエポキシglob-top封止により、厚さ0.2mmの薄型構造を実現しています。
選ばれる理由
温度・ひずみをパッシブ計測
ASYGN AS3213Sにより、-40～125℃・精度±2.0℃の温度センシングと、X-Y軸のひずみセンシングに対応します。ひずみゲージファクターは-0.15 LSB/μm/mです。
865～868MHz・高誘電体材料内で最大6.0m
865～868MHzでは空中最大5.0m・高誘電体材料内最大6.0m、902～928MHzでは空中最大4.0m・高誘電体材料内最大5.0mの読取値がメーカー資料に記載されています。
薄型ポリイミド構造と耐環境条件
銅厚10±2μmのアンテナを厚さ50±5μmの二層ポリイミド基材に形成し、金線ボンディング部をエポキシで封止。IP68、50bar、150℃・6時間などの試験条件が記載されています。
仕様
| 一般仕様 | |
|---|---|
| 製品型番 | DF6910AS |
| タグ方式 | パッシブUHF RFIDセンサータグ |
| 寸法 | 69 × 10 × 0.2 mm（L × H × T） |
| 周波数帯 |
865～868 MHz 902～928 MHz |
| 製造国 | 韓国 |
| 保護等級 | IP68 |
| 圧縮条件 | 50 Bar |
| センシング仕様 | |
| 温度センシング範囲 | -40 ℃ ～ +125 ℃ |
| 温度精度 | ±2.0 ℃ |
| 資料表記のタグ温度 | -40 ℃ ～ +150 ℃（用途区分は資料未記載） |
| ひずみセンシング軸 | X-Y軸 |
| ひずみゲージファクター | -0.15 LSB/μm/m（メーカー資料表記） |
| チップ・RF仕様 | |
| ICメーカー | ASYGN（フランス） |
| ICモデル | AS3213S |
| 通信プロトコル | ISO18000-6-3 | EPC C1G2/V2（メーカー資料表記） |
| 読取感度 | -13.0 dBm |
| 書込感度 | -12.0 dBm |
| ESD（HBM） | ±1 kV |
| IC保存温度 | -50 ℃ ～ +150 ℃ |
| IC動作温度 | -40 ℃ ～ +125 ℃ |
| 書込回数 | 100,000回 |
| データ保持 | 85℃で10年 |
| メモリ仕様 | |
| EPC | 192ビット（ACQ-TEMP / ACQ-STRAIN） |
| PC / CRC | 16ビット |
| TID | 96ビット |
| Device Config. | 64ビット |
| User | 64ビット（ACQ-TEMP / ACQ-STRAIN） |
| Access Password | 32ビット |
| Kill Password | 32ビット |
| 読取性能 | |
| 865～868MHz・空中 | 最大 5.0 m |
| 865～868MHz・高誘電体材料内 | 最大 6.0 m |
| 902～928MHz・空中 | 最大 4.0 m |
| 902～928MHz・高誘電体材料内 | 最大 5.0 m |
| 材料・構造 | |
| チップパッケージ | Bare-die |
| チップ接続 | 金線ワイヤーボンディング |
| アンテナ | 銅厚10±2μmの金メッキ銅エッチングアンテナ |
| 基材 | 厚さ50±5μmの二層PI（ポリイミド）フィルム |
| 封止 | エポキシglob-top封止 |
| 耐久・環境条件 | |
| 高温試験条件 | 150℃、6時間 |
| 温度サイクル条件 | -40～100℃、50サイクル |
| 高温高湿条件 | 95℃ / 95%、24時間 |
| 振動 / 加速度 | IEC60068-2-6-64 / IEC60068-2-27（メーカー資料表記） |
| 圧力試験条件 | 50 Bar |
| アルカリ浸漬 | NaOH 10%（pH13）、24時間 |
| 酸浸漬 | 硫酸10%（pH2）、24時間 |
| 石油系浸漬 | ガソリン、ディーゼル、灯油、潤滑油、24時間 |
| アルコール浸漬 | メタノール、エタノール、24時間 |
| 界面活性剤浸漬 | 金属工具油用溶剤、24時間 |
| 塩水試験 | EC60068-2-11（メーカー資料表記） |
| 環境規制 | RoHS・REACHを含む環境規制への適合（メーカー資料記載） |
* 読取距離はメーカー資料の周波数別性能表に記載された最大値です。概要文の一般値と異なる箇所は、周波数別性能表の値を掲載しています。具体的な測定条件は資料に記載されていません。
* 温度センシング範囲、資料表記のタグ温度、IC動作温度、IC保存温度、高温試験条件は用途区分が異なるため、各項目を区別して記載しています。

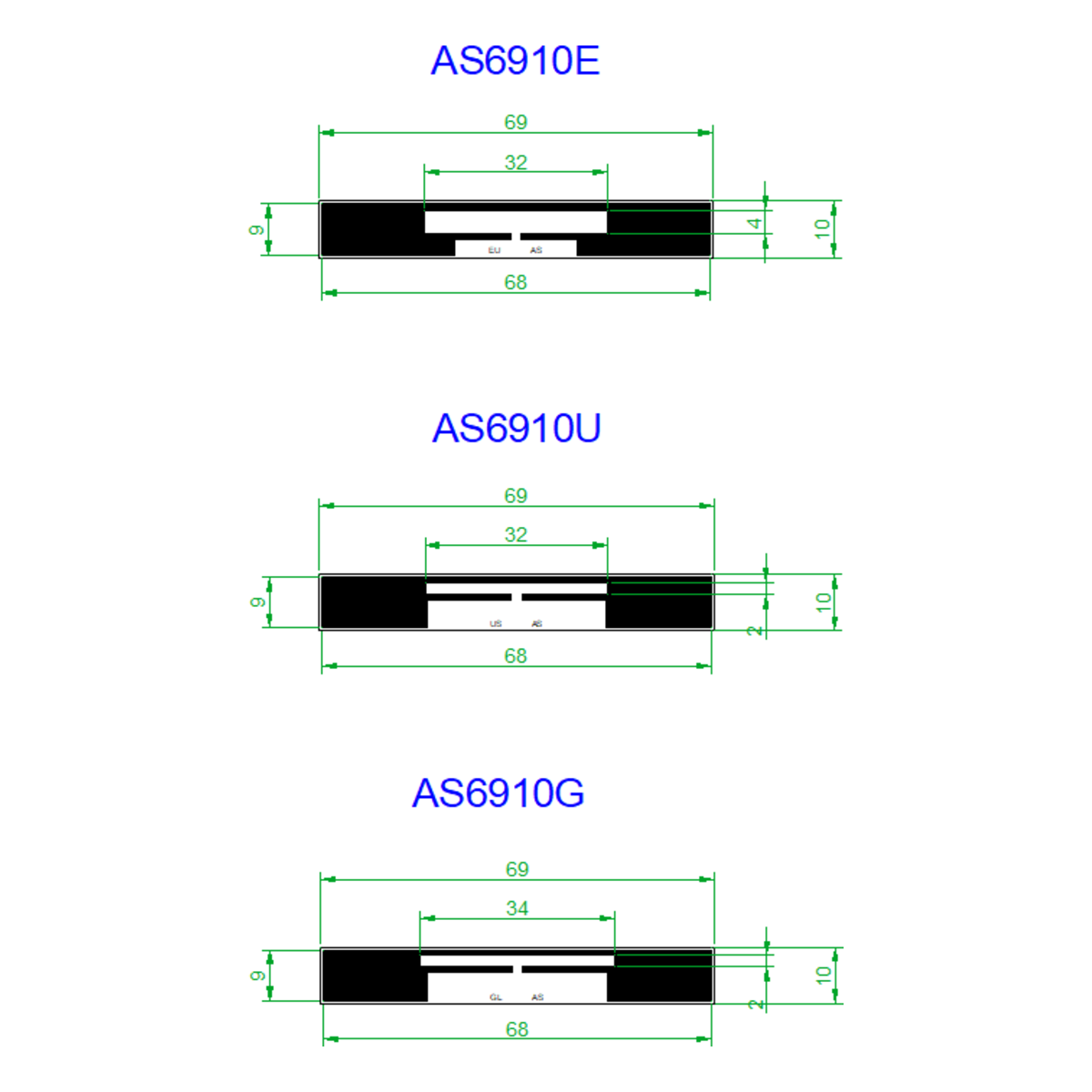

サイズ
注文情報
| バリアント | SKU |
|---|---|
| 865～868MHzモデル | DF6910ASE |
| 902～928MHzモデル | DF6910ASU |
| グローバルモデル（周波数範囲は資料未記載） | DF6910ASG |

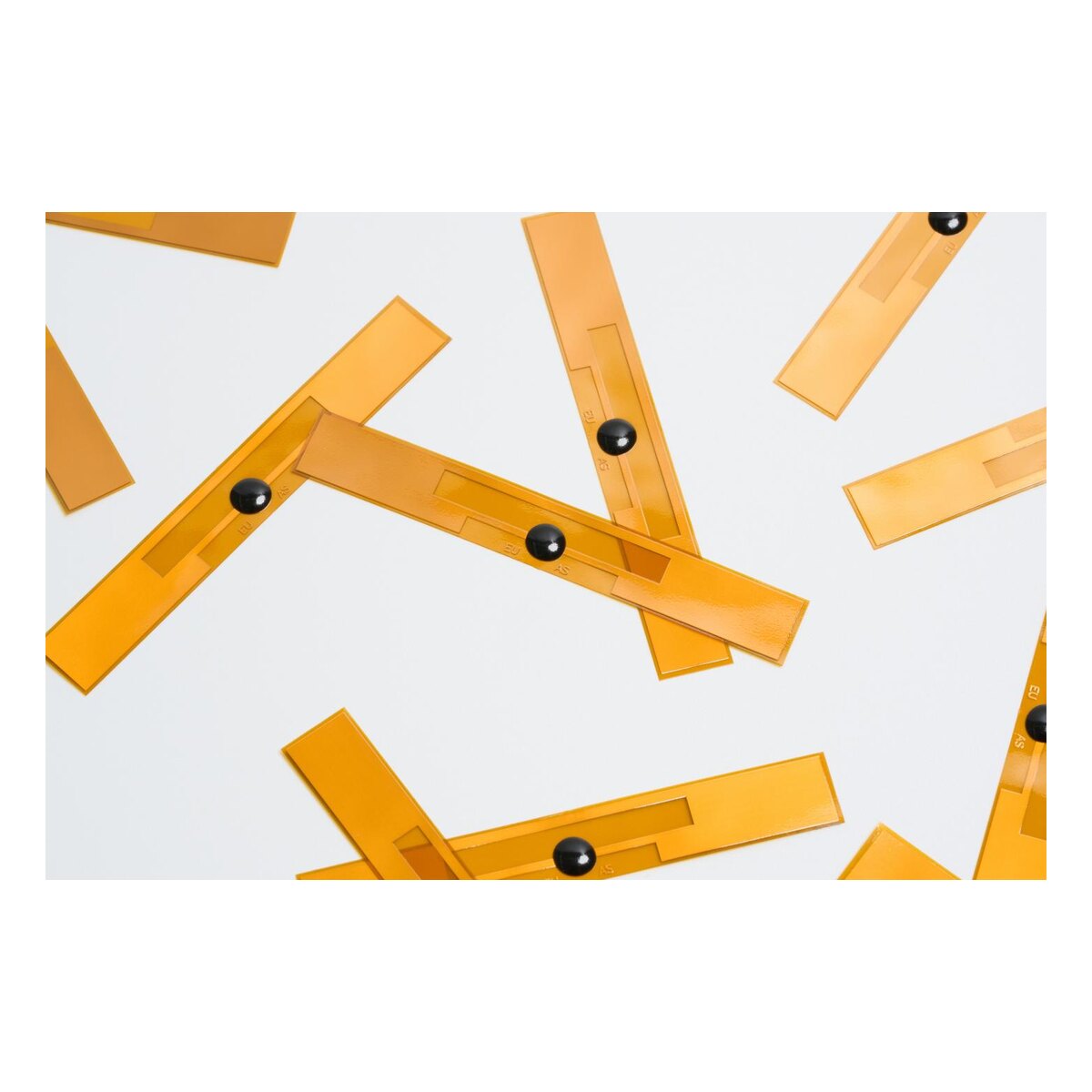

ギャラリー
