Fastener AS 金属対応温度・ひずみセンシングUHF RFIDタグ
RFCAMP Fastener ASは、金属面向けに設計された温度・ひずみセンシング対応パッシブUHF RFIDタグです。ASYGN AS3213Sを搭載し、温度センシング範囲は-40～125℃、精度は±2.0℃、X-Y軸ひずみのゲージファクターは-0.15 LSB/μm/mです。865～868MHzでは金属面最大5.0m・非金属面最大9.0m、902～928MHzでは金属面最大5.5m・非金属面最大8.0mの読取値が記載されています。148.3×18.5×4.0mmの二層FR4構造で、両端の取付穴と3M 468MP粘着材を備え、IP67+および100barの条件が示されています。
製品概要
金属面向け温度・ひずみセンサータグ
温度とX-Y軸ひずみをセンシングするASYGN AS3213Sを搭載。二層FR4に金メッキ銅エッチングアンテナを形成し、両端の取付穴と3M 468MP粘着材で設置できる構造です。
選ばれる理由
温度・ひずみをパッシブ計測
ASYGN AS3213Sにより、-40～125℃・精度±2.0℃の温度センシングと、X-Y軸のひずみセンシングに対応します。ひずみゲージファクターは-0.15 LSB/μm/mです。
金属面・非金属面の周波数別性能
865～868MHzでは金属面最大5.0m・非金属面最大9.0m、902～928MHzでは金属面最大5.5m・非金属面最大8.0mの読取値がメーカー資料に記載されています。
取付穴と粘着材を備えたFR4構造
二層FR4基板の両端にφ5.5mmの取付穴を配置。別指定がない場合は3M 468MP粘着材を備えます。金メッキ銅エッチングアンテナと金線ボンディング部はエポキシで封止されています。
IP67+と100barの記載条件
メーカー資料にはIP67+、100bar、150℃・6時間、-40～100℃・50サイクル、85℃/85%・24時間などの耐久試験条件が記載されています。
仕様
| 一般仕様 | |
|---|---|
| 製品名 | Fastener AS |
| タグ方式 | 金属面向けパッシブUHF RFIDセンサータグ |
| 寸法 | 148.3 × 18.5 × 4.0 mm（L × H × T） |
| 周波数帯 |
865～868 MHz 902～928 MHz |
| 製造国 | 韓国 |
| 保護等級 | IP67+（メーカー資料表記） |
| 圧力条件 | 100 Bar |
| センシング仕様 | |
| 温度センシング範囲 | -40 ℃ ～ +125 ℃ |
| 温度精度 | ±2.0 ℃ |
| ひずみセンシング軸 | X-Y軸 |
| ひずみゲージファクター | -0.15 LSB/μm/m（メーカー資料表記） |
| チップ・RF仕様 | |
| ICメーカー | ASYGN（フランス） |
| ICモデル | AS3213S |
| 通信プロトコル | ISO18000-6-3 | EPC C1G2/V2（メーカー資料表記） |
| 読取感度 | -13.0 dBm |
| 書込感度 | -12.0 dBm |
| ESD（HBM） | ±1 kV |
| IC保存温度 | -50 ℃ ～ +150 ℃ |
| IC動作温度 | -40 ℃ ～ +125 ℃ |
| 書込回数 | 100,000回 |
| データ保持 | 85℃で10年 |
| メモリ仕様 | |
| EPC | 192ビット（ACQ-TEMP / ACQ-STRAIN） |
| PC / CRC | 16ビット |
| TID | 96ビット |
| Device Config. | 64ビット |
| User | 64ビット（ACQ-TEMP / ACQ-STRAIN） |
| Access Password | 32ビット |
| Kill Password | 32ビット |
| 読取性能 | |
| 865～868MHz・金属面 | 最大 5.0 m |
| 865～868MHz・非金属面 | 最大 9.0 m |
| 902～928MHz・金属面 | 最大 5.5 m |
| 902～928MHz・非金属面 | 最大 8.0 m |
| 材料・取付 | |
| チップパッケージ | Bare die |
| チップ接続 | 金線ワイヤーボンディング |
| アンテナ | 金メッキ銅エッチングアンテナ |
| 基材 | 二層PCB FR4 |
| 封止 | エポキシdam-fill封止 |
| 取付穴 | φ5.5 mm × 2か所 |
| 取付穴中心間 | 131 mm |
| 裏面粘着材 | 3M 468MP（別指定がない場合） |
| 耐久・環境条件 | |
| 高温試験条件 | 150℃、6時間 |
| 温度サイクル条件 | -40～100℃、50サイクル |
| 高温高湿条件 | 85℃ / 85%、24時間 |
| 鉄球落下条件 | 1kg鉄球を高さ1.5mから10回落下 |
| 振動 / 加速度 | IEC60068-2-6-64 / IEC60068-2-27（メーカー資料表記） |
| 圧力試験条件 | 100 Bar |
| アルカリ浸漬 | NaOH 10%（pH13）、24時間 |
| 酸浸漬 | 硫酸10%（pH2）、24時間 |
| 石油系浸漬 | ガソリン、ディーゼル、灯油、潤滑油、24時間 |
| アルコール浸漬 | メタノール、エタノール、24時間 |
| 界面活性剤浸漬 | 金属工具油用溶剤、24時間 |
| 塩水試験 | EC60068-2-11（メーカー資料表記） |
| 環境規制 | RoHS・REACHを含む環境規制への適合（メーカー資料記載） |
* 読取距離はメーカー資料の周波数別性能表に記載された最大値です。概要文の一般値と異なる箇所は、周波数別性能表の値を掲載しています。具体的な測定条件は資料に記載されていません。
* 温度センシング範囲、IC動作温度、IC保存温度、高温試験条件は用途区分が異なるため、各項目を区別して記載しています。

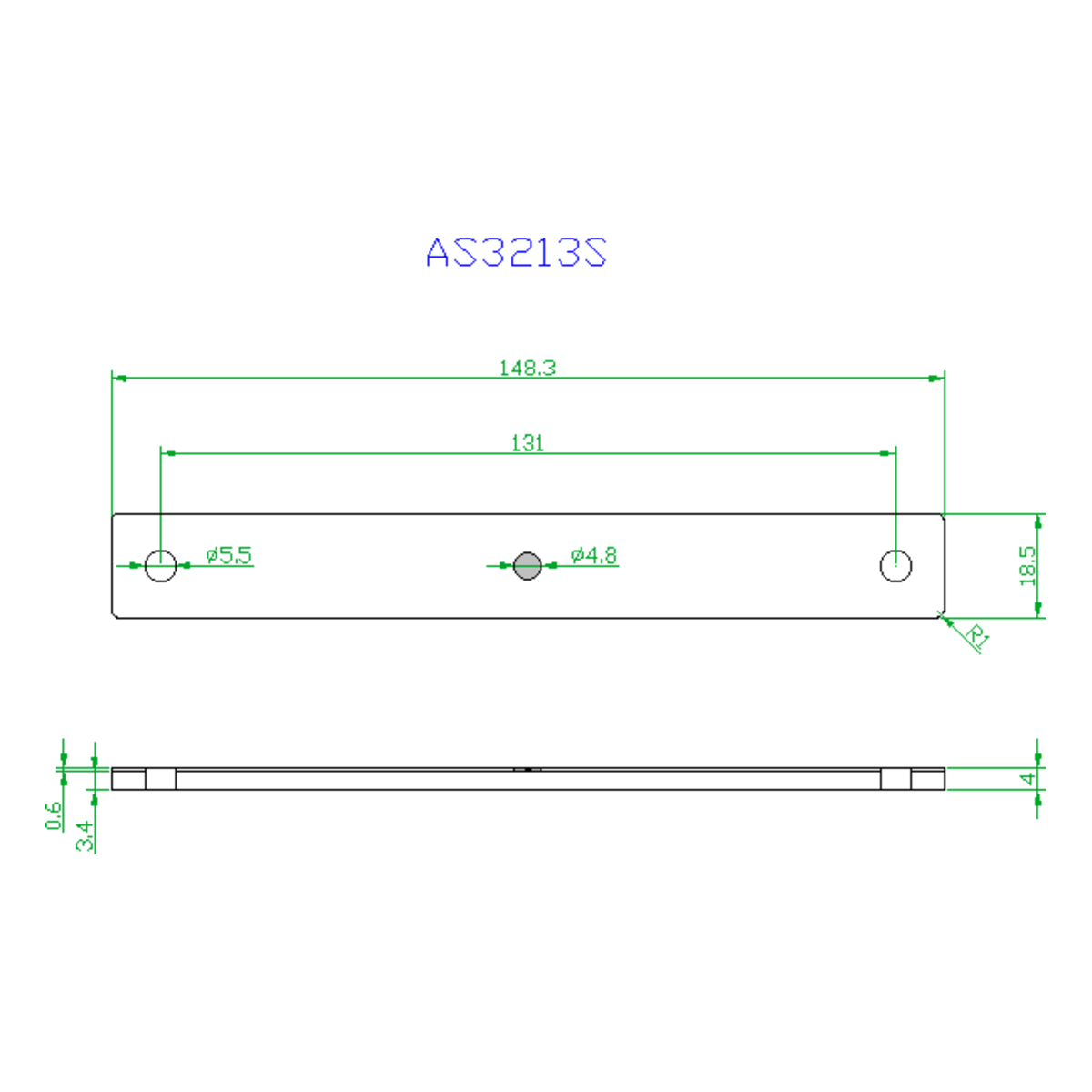

サイズ
注文情報
| バリアント | SKU |
|---|---|
| 865～868MHzモデル | AS14818E |
| 902～928MHzモデル | AS14818U |

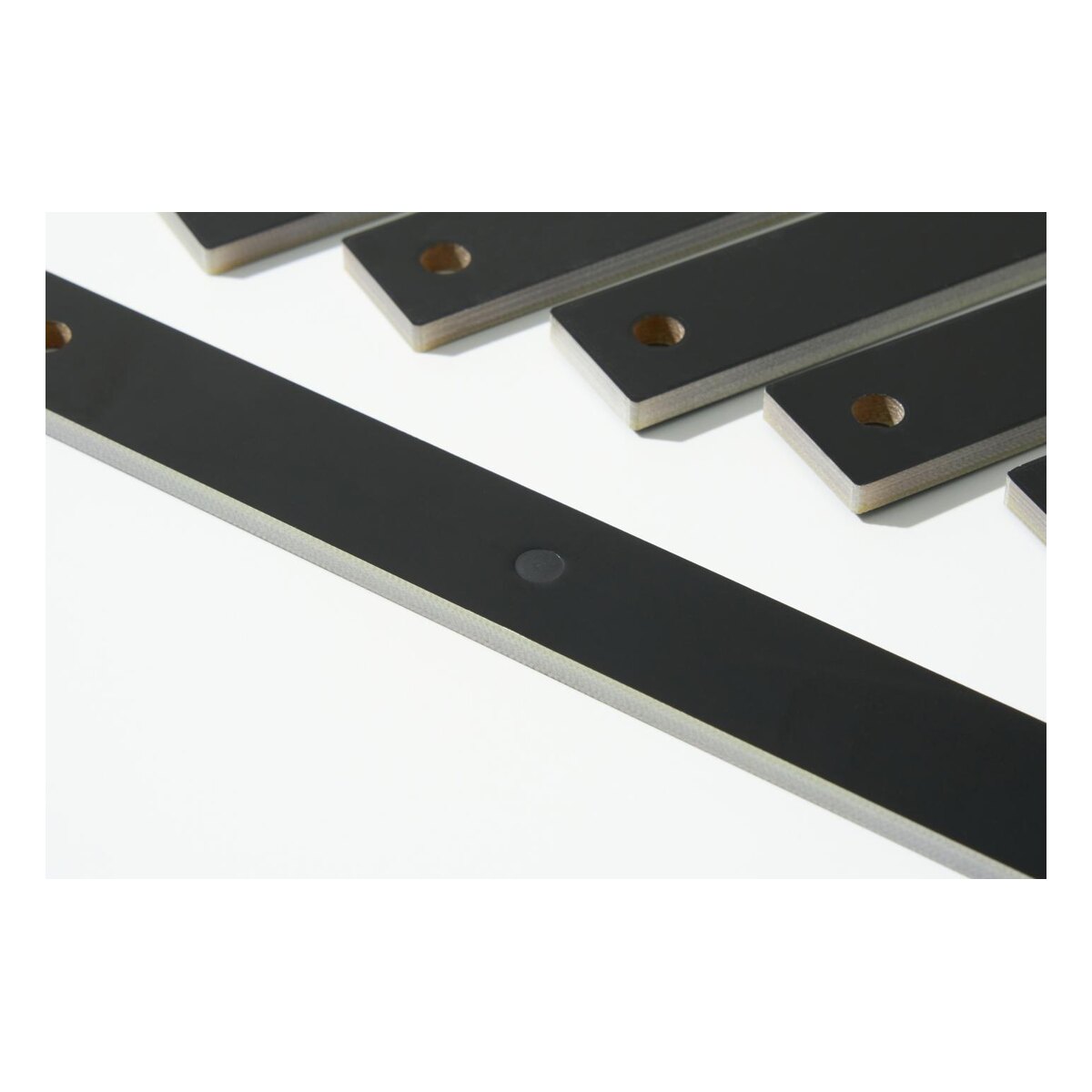

ギャラリー
