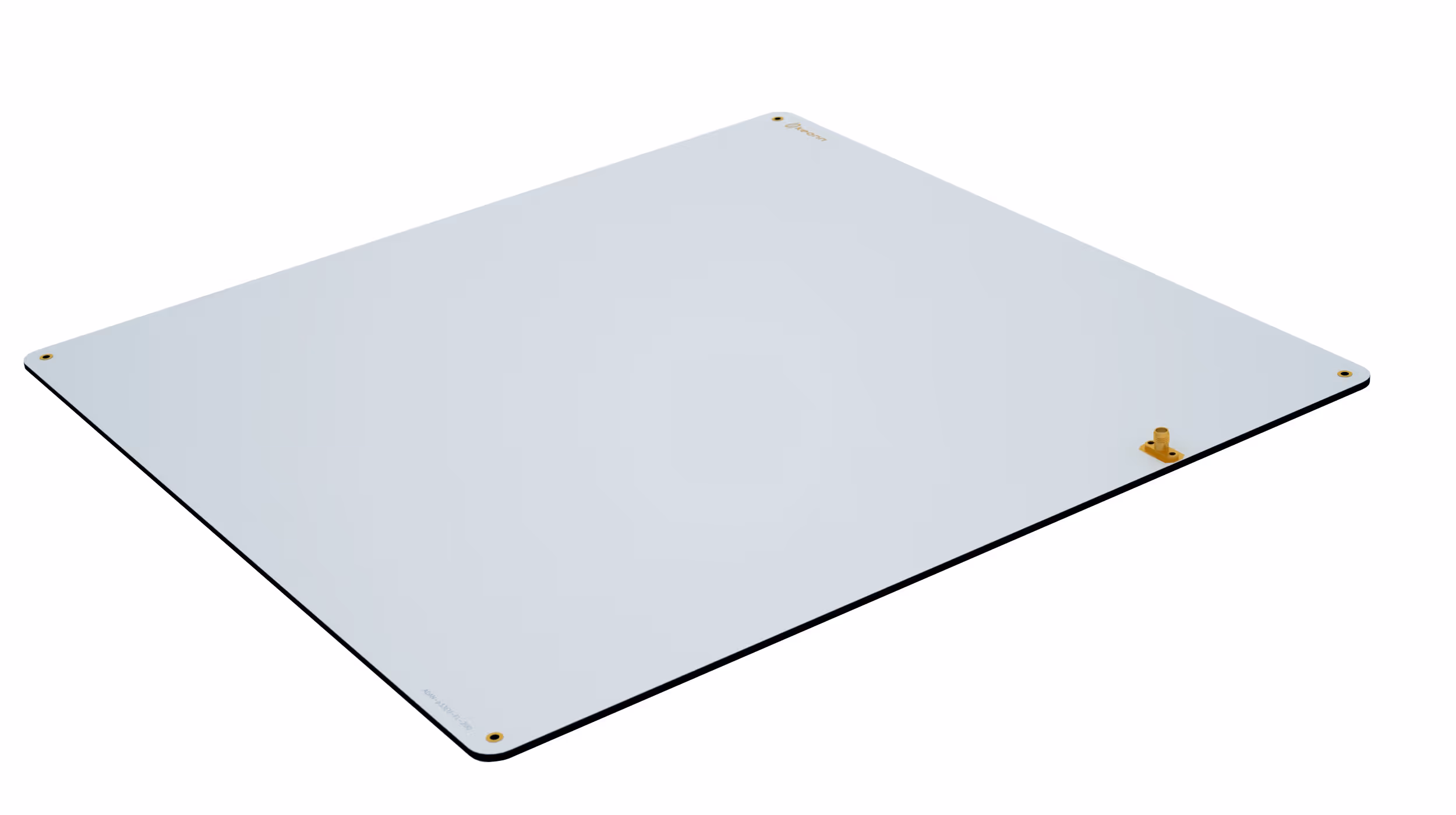

Advantenna-P33 外観・正面図

Advantenna-P33

Advantenna-P33は、40°×40°のペンシルビームを持つ円偏波3×3素子パッチUHF帯RFIDアンテナです。サイズは417×417mm・1050gで、厚さはコネクター除き3.3mm、フランジコネクター付き15mm。EU版(865~868MHz)とUS版(902~928MHz)があり、利得は10.6~10.8dBiC、左旋円偏波(LHCP)、サイドローブレベル-15dB未満、前後比-20dB未満、VSWR 1.5:1未満(標準)。屋内用(IP62)です。複数台を天井から吊り下げて設置すれば、一定空間内のタグ付き商品をリアルタイムに識別・位置特定できます。小売店では各試着室の天井に設置することで、高い指向性により該当する試着室内のタグを検出しつつ、隣接する試着室や周辺のアイテムの検出を最小限に抑えられます。専用ホルダーAdvanHolder-p33も用意されています。

見積を依頼 PoC・現場検証を相談

製品概要

製品概要

Advantenna-P33は、円偏波でペンシルビーム形状(40°/40°)の放射パターンを特徴とする、コンパクトなUHF帯RFID用3×3素子パッチアンテナです。

この放射パターンにより、頭上設置型のリアルタイム在庫システム、マジックミラー、試着室など、多くのRFIDアプリケーションに適しています。複数台のAdvantenna-P33を天井から吊り下げて設置すれば、一定空間内のタグ付き商品をリアルタイムに識別し、位置を特定できます。

小売店では、各試着室の天井に設置する使い方ができます。高い指向性により、該当する試着室内のRFIDタグを検出しつつ、隣接する試着室や周辺エリアのアイテムの検出を最小限に抑えます。専用ホルダーAdvanHolder-p33も用意されています。

選ばれる理由

製品の特長

高利得

3×3素子のパッチ構成により、利得10.6~10.8 dBiC(EU版・US版の標準~最大値)を実現しています。

ペンシルビーム形状

ビーム幅はAZ/ELとも40°で、サイドローブレベル-15dB未満、前後比-20dB未満。天井から吊り下げて真下の限られたエリアを読み取る用途に適しています。

薄型設計

417mm×417mmのパネルで、厚さはコネクター除き3.3mm、フランジコネクター付きで15mm、重量は1050gです。

主なポイント

  • 2方向とも40°の狭いビーム(ペンシルビーム)
  • 利得10.6~10.8dBiCの高利得
  • コネクター除き3.3mmの非常に薄い形状
  • 天井設置で試着室ごとのタグ検出に対応できる高い指向性
  • フランジストレート/フランジ直角(向き4通り)のコネクター形状

アプリケーション

  • 頭上設置型のリアルタイム在庫システム
  • 試着室(フィッティングルーム)
  • マジックミラー
  • ドアと通路

放射パターン

Advantenna-P33 放射パターン1
Advantenna-P33 放射パターン2

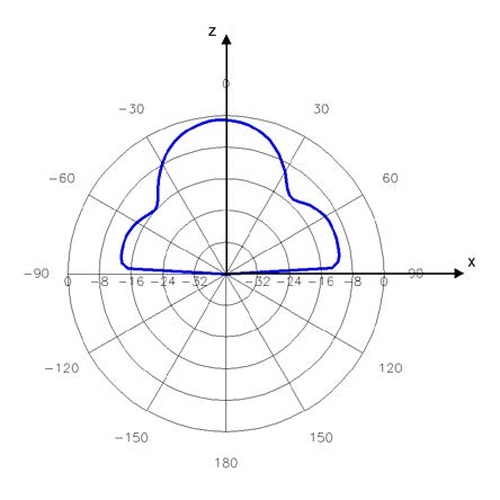

Advantenna-P33 放射パターン3

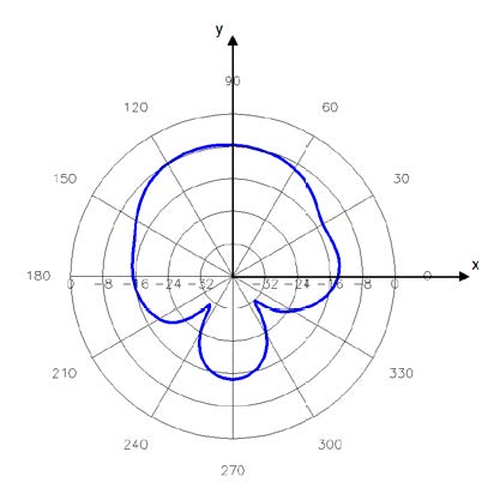

Advantenna-P33 放射パターン4

コネクタオプション

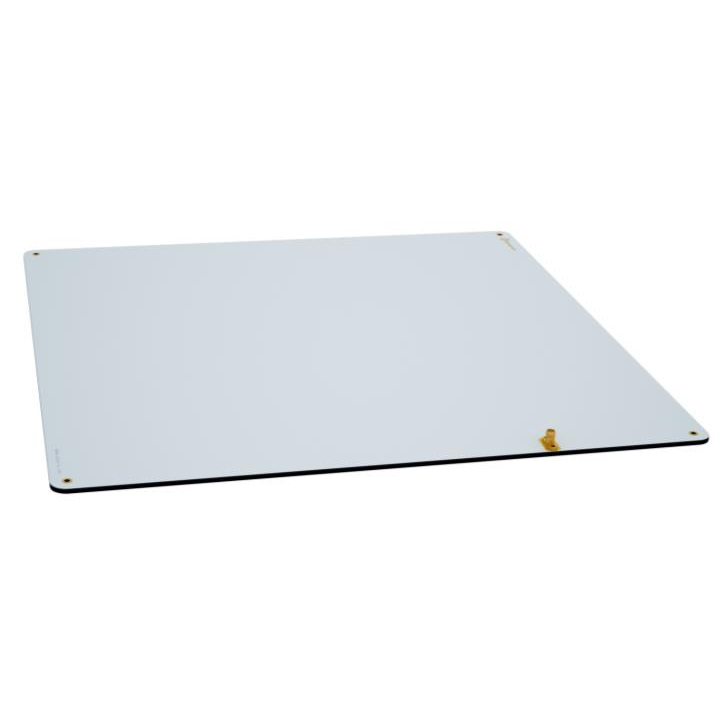

Advantenna-P33 フランジストレート

フランジストレート

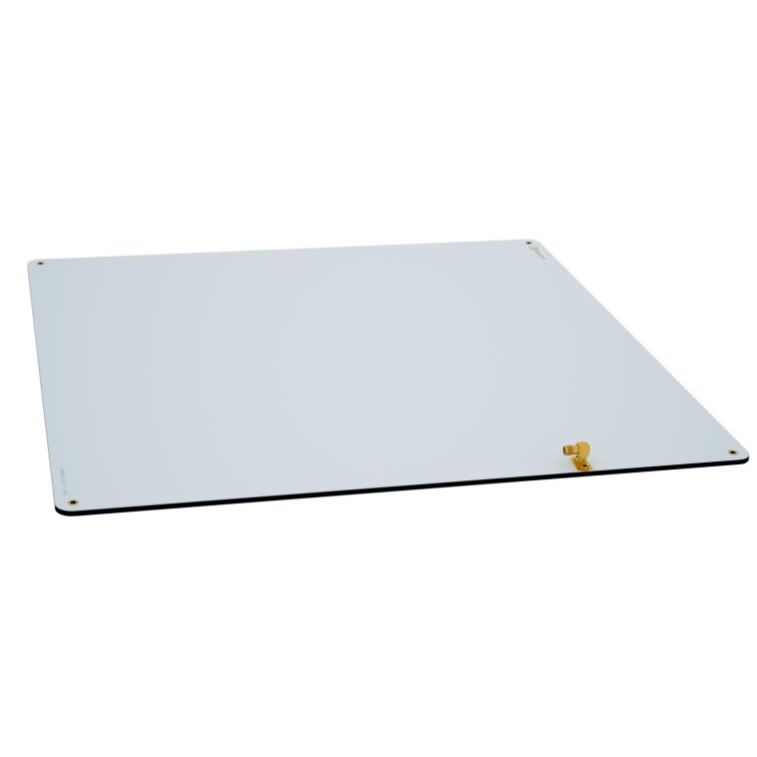

Advantenna-P33 フランジ直角

フランジ直角

設置方法とアクセサリー

  • 天井設置:複数台を天井から吊り下げて設置し、一定空間内のタグ付き商品をリアルタイムに識別・位置特定する構成が想定されています。
  • 試着室での利用:各試着室の天井に設置すると、高い指向性により該当する試着室内のタグを検出し、隣接する試着室や周辺エリアのアイテムの検出を最小限に抑えられます。
  • 専用ホルダー:本機専用に設計されたホルダー「AdvanHolder-p33」が用意されています。
  • コネクター:フランジストレートまたはフランジ直角。フランジ直角のSMAコネクターは、標準の向きのほか、反時計回りに90°・180°・270°回転した向きを注文時に指定できます。
  • 設置環境:屋内用アンテナ(IP62)です。

型番構成(注文コード)

注文コードは「ADAN-p33」に、周波数帯・コネクター形状・コネクターの向きと種類・モデル番号を組み合わせて構成されます。

  • 周波数帯:EU(865.6~867.6MHz)/US(902.0~928.0MHz)
  • コネクター形状:FL=フランジストレート、FR=フランジ直角
  • コネクターの向き(フランジ直角SMAのみ):指定なし=標準、90/180/270=反時計回りに回転
  • コネクター種類:SMA、またはMCX(フランジストレートのみ)
  • モデル:200

例:ADAN-p33EU-FLSMA-200(EU帯・フランジストレートSMA)、ADAN-p33US-FRSMA-200(US帯・フランジ直角SMA標準向き)、ADAN-p33EU-FR270SMA-200(EU帯・フランジ直角SMA・反時計回り270°)

詳細仕様

RF仕様
動作周波数 EUバージョン 865~868 MHz(ETSI EN 302 208)
動作周波数 USバージョン 902~928 MHz(FCC Part 15)
アンテナ技術 パッチ(3×3素子)
放射パターン ペンシルビーム
利得 EUバージョン 10.7 dBiC(標準)、10.8 dBiC(最大)、8.0 dBiL(帯域中心で測定)
利得 USバージョン 10.6 dBiC(標準)、10.6 dBiC(最大)、7.8 dBiL(帯域中心で測定)
VSWR < 1.5:1(標準)
ビーム幅(AZ/EL) 40° / 40°
サイドローブレベル < -15 dB
前後比 < -20 dB
偏波 円偏波 LHCP(左旋円偏波)
軸比 EUバージョン(帯域中心で測定)
ボアサイト時 0.3 dB
3dBビーム幅時 0.5 dB(標準)、1.9 dB(最大)
USバージョン(帯域中心で測定)
ボアサイト時 0.4 dB
3dBビーム幅時 0.7 dB(標準)、1.9 dB(最大)
入力インピーダンス 50 Ω
コネクタ SMAまたはMCX(MCXはフランジストレートのみ)
フランジストレートまたはフランジ直角
機械的仕様
コネクタを除くサイズ 417 mm × 417 mm × 3.3 mm
フランジコネクター付サイズ 417 mm × 417 mm × 15 mm
アンテナ重量 1050 g
専用ホルダー AdvanHolder-p33
環境・規格
IP保護等級 屋内用アンテナ IP62※
※このIP等級は、一時的にその条件に耐え、その後も正常に動作を続けられることを示すもので、常時その条件下で使用できることを示すものではありません(メーカー注記)
温度範囲 -20℃~+80℃
規格 ROHS - EU Directive 2015/863
WEEE - EU Directive 2012/19/EU
REACH - EC No 1907/2006
ETSI EN 302 208

* 記載された外観、仕様等は予告なく変更する場合があります。

ダウンロード

📄
データシート 英語

Keonn公式 Advantenna-p33 データシート(英語PDF)

ダウンロード
📋
ドキュメント 英語

Keonn公式 Advantenna-p33 製品ページ

サイトを開く
