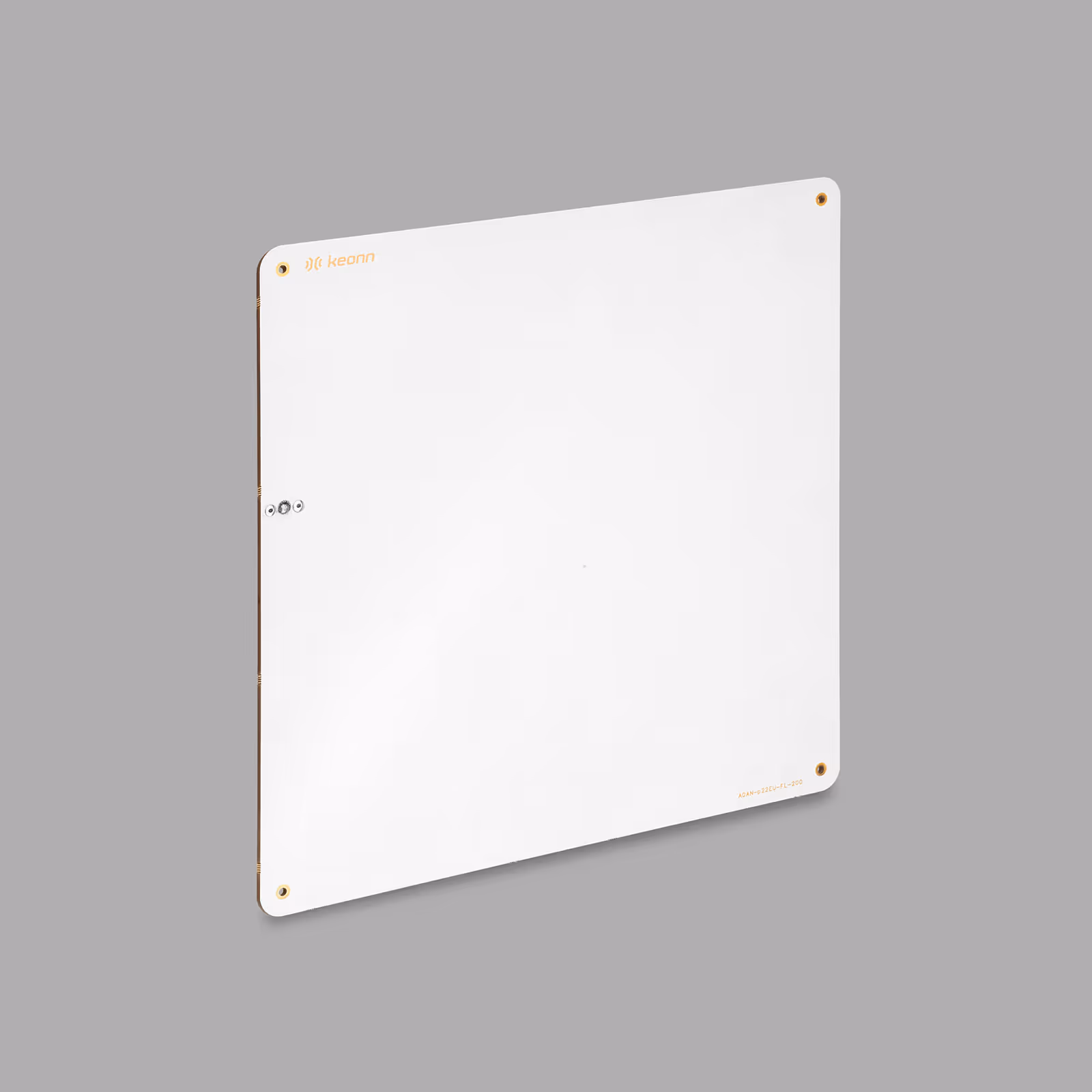

Advantenna-P22 外観・正面図

Advantenna-P22

Advantenna-P22は、60°×60°のビーム幅を持つペンシルビーム型の円偏波2×2素子パッチUHF帯RFIDアンテナです。サイズは277×277mm・470gで、厚さはコネクター除き3.3mm、エッジマウントコネクター付き9mm、フランジストレート12.9mm、フランジ直角16.4mmと非常に薄型です。EU版(865~868MHz)とUS版(902~928MHz)があり、利得は7.6~8.0dBiC、左旋円偏波(LHCP)、サイドローブレベル-15dB未満、前後比-20dB未満、VSWR 1.5:1未満(標準)。屋内用(IP62)で、リアルタイム在庫システム、マジックミラー、POSシステム、ドアや通路を通過するアイテムのトラッキングに適しています。専用ホルダーAdvanHolder-p22も用意されています。

見積を依頼 PoC・現場検証を相談

製品概要

製品概要

Advantenna-P22は、円偏波でビーム幅60°/60°の放射パターン(ペンシルビーム)を特徴とする、コンパクトなUHF帯RFID用2×2素子パッチアンテナです。

この放射パターンにより、リアルタイム在庫システム、マジックミラー、ドアや通路を通過するアイテムのトラッキングなど、多くのRFIDアプリケーションに適しています。非常に薄い形状で、専用ホルダーAdvanHolder-p22も用意されています。

選ばれる理由

製品の特長

正方形設計

277mm×277mmの正方形パネルに2×2素子のパッチを配置し、2方向とも60°のビーム幅を持つペンシルビームを形成します。

2方向に均等なビーム幅

ビーム幅はAZ/ELとも60°で、サイドローブレベル-15dB未満、前後比-20dB未満です。

高利得

利得7.6~8.0 dBiC(EU版・US版の標準~最大値)で、安定した読み取りを実現します。

主なポイント

  • 2方向とも60°のビーム幅(ペンシルビーム)
  • 利得7.6~8.0dBiCの高利得
  • コネクター除き3.3mm、エッジマウント時9mmの非常に薄い形状
  • フランジストレート/フランジ直角(向き4通り)/エッジマウント(EU版のみ)のコネクター形状
  • 専用ホルダーAdvanHolder-p22を用意

アプリケーション

  • POSシステム
  • リアルタイム在庫システム
  • マジックミラー
  • ドアと通路(通過アイテムのトラッキング)

放射パターン

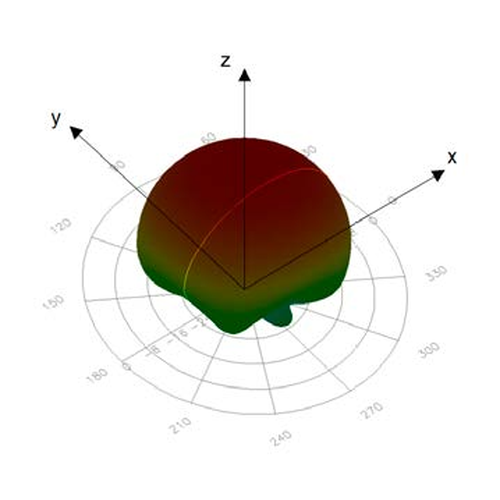

Advantenna-P22 放射パターン1
Advantenna-P22 放射パターン2
Advantenna-P22 放射パターン3

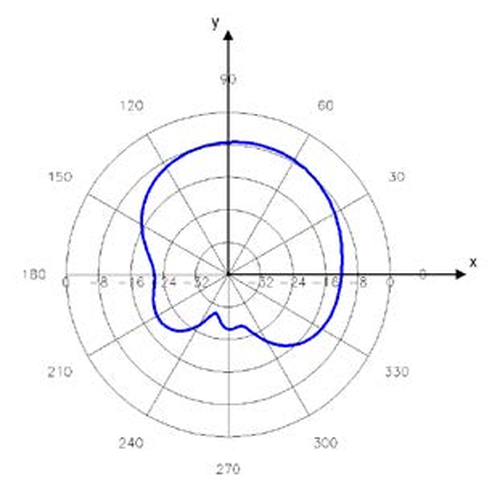

Advantenna-P22 放射パターン4

コネクタオプション

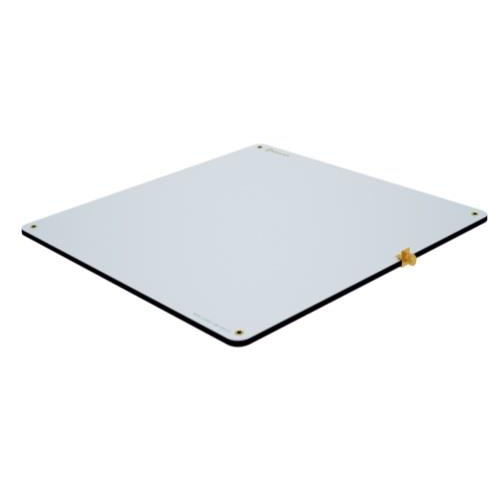

Advantenna-P22 エッジマウント

エッジマウント

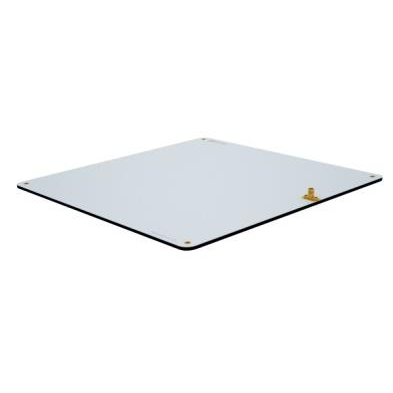

Advantenna-P22 フランジストレート

フランジストレート

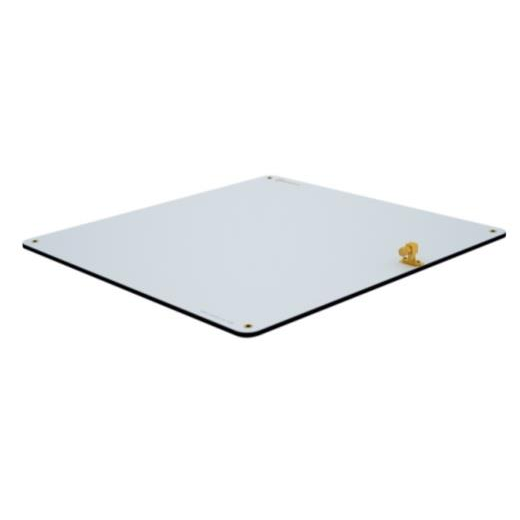

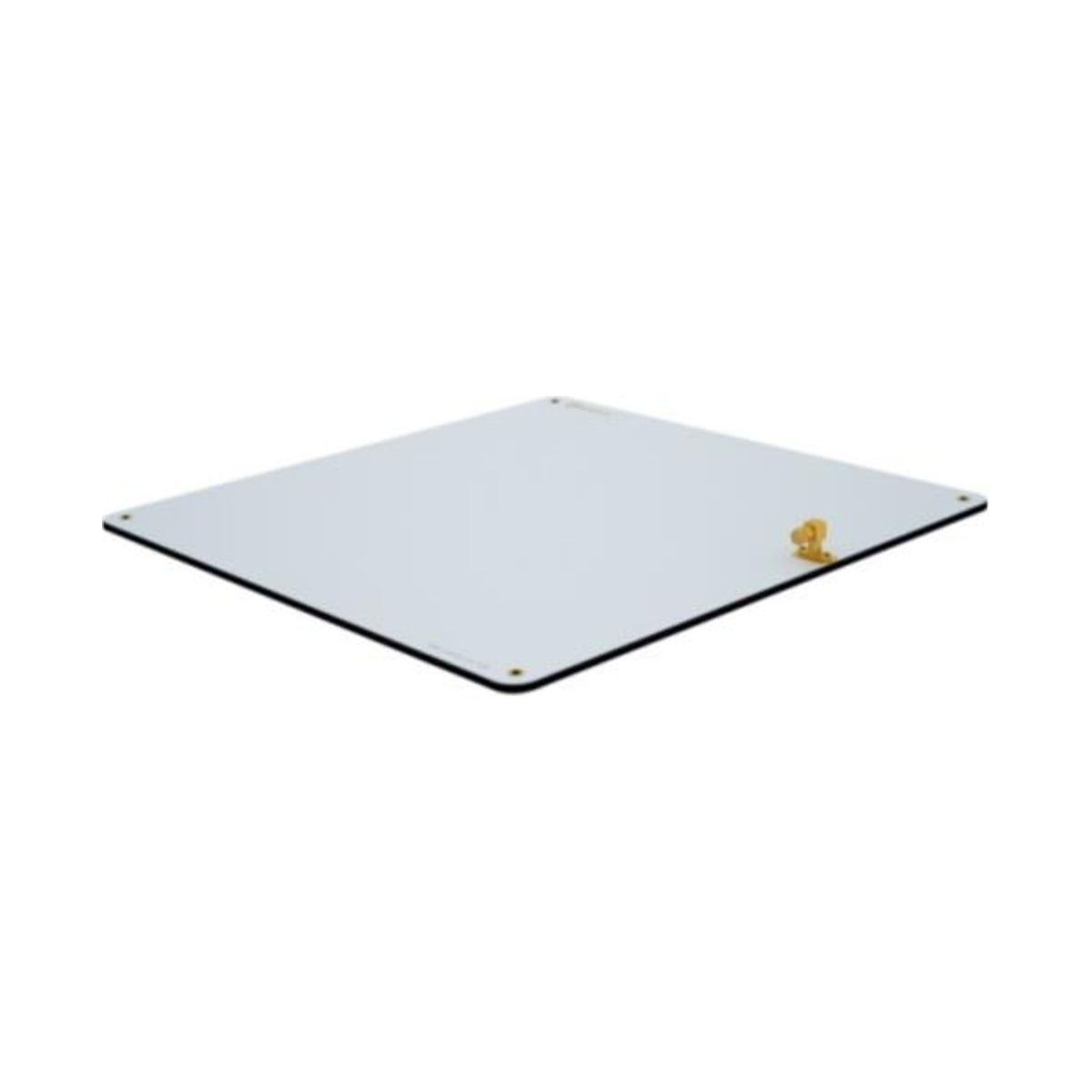

Advantenna-P22 フランジ直角

フランジ直角

設置方法とアクセサリー

  • 専用ホルダー:本機専用に設計されたホルダー「AdvanHolder-p22」が用意されています。
  • コネクター形状:フランジストレート、フランジ直角、エッジマウントから選択できます。注文コード表では、エッジマウントはEU版のみの設定です。MCXコネクターはエッジマウントとフランジストレートでのみ選択できます。
  • コネクターの向き:フランジ直角のSMAコネクターは、標準の向きのほか、反時計回りに90°・180°・270°回転した向きを注文時に指定できます。
  • 設置環境:屋内用アンテナ(IP62)です。

型番構成(注文コード)

注文コードは「ADAN-p22」に、周波数帯・コネクター形状・コネクターの向きと種類・モデル番号を組み合わせて構成されます。

  • 周波数帯:EU(865.6~867.6MHz)/US(902.0~928.0MHz)
  • コネクター形状:FL=フランジストレート、FR=フランジ直角、EM=エッジマウント(EU版のみ)
  • コネクターの向き(フランジ直角SMAのみ):指定なし=標準、90/180/270=反時計回りに回転
  • コネクター種類:SMA、またはMCX(エッジマウント・フランジストレートのみ)
  • モデル:200

例:ADAN-p22EU-FLSMA-200(EU帯・フランジストレートSMA)、ADAN-p22EU-EMSMA-200(EU帯・エッジマウントSMA)、ADAN-p22US-FR270SMA-200(US帯・フランジ直角SMA・反時計回り270°)

詳細仕様

RF仕様
動作周波数 EUバージョン 865~868 MHz(ETSI EN 302 208)
動作周波数 USバージョン 902~928 MHz(FCC Part 15)
アンテナ技術 パッチ(2×2素子)
放射パターン ペンシルビーム
利得 EUバージョン 7.6 dBiC(標準)、7.7 dBiC(最大)、5.3 dBiL(帯域中心で測定)
利得 USバージョン 7.7 dBiC(標準)、8.0 dBiC(最大)、5.8 dBiL(帯域中心で測定)
VSWR < 1.5:1(標準)
ビーム幅(AZ/EL) 60° / 60°
サイドローブレベル < -15 dB
前後比 < -20 dB
偏波 円偏波 LHCP(左旋円偏波)
軸比 EUバージョン(帯域中心で測定)
ボアサイト時 0.6 dB
3dBビーム幅時 0.5 dB(標準)、2.5 dB(最大)
USバージョン(帯域中心で測定)
ボアサイト時 1.7 dB
3dBビーム幅時 1.7 dB(標準)、3.6 dB(最大)
入力インピーダンス 50 Ω
コネクタ SMAまたはMCX(MCXはエッジマウント・フランジストレートのみ)
フランジストレート、フランジ直角、またはエッジマウント(エッジマウントはEU版のみ)
機械的仕様
コネクタを除くサイズ 277 mm × 277 mm × 3.3 mm
エッジマウントコネクター付サイズ 277 mm × 277 mm × 9 mm
フランジストレートコネクター付サイズ 277 mm × 277 mm × 12.9 mm
フランジ直角付サイズ 277 mm × 277 mm × 16.4 mm
アンテナ重量 470 g
専用ホルダー AdvanHolder-p22
環境・規格
IP保護等級 屋内用アンテナ IP62※
※このIP等級は、一時的にその条件に耐え、その後も正常に動作を続けられることを示すもので、常時その条件下で使用できることを示すものではありません(メーカー注記)
温度範囲 -20℃~+80℃
規格 ROHS - EU Directive 2015/863
WEEE - EU Directive 2012/19/EU
REACH - EC No 1907/2006
ETSI EN 302 208

* 記載された外観、仕様等は予告なく変更する場合があります。

ダウンロード

📄
データシート 英語

Keonn公式 Advantenna-p22 データシート(英語PDF)

ダウンロード
📋
ドキュメント 英語

Keonn公式 Advantenna-p22 製品ページ

サイトを開く

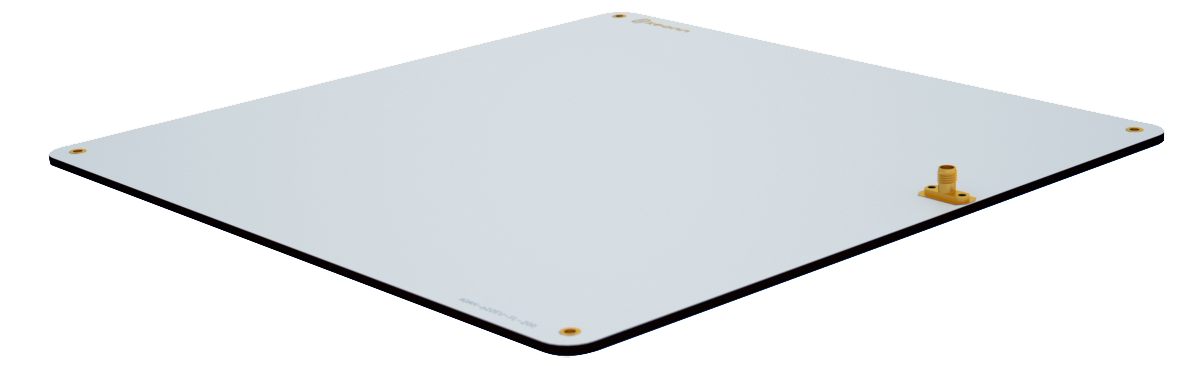

Advantenna-p22 angle
