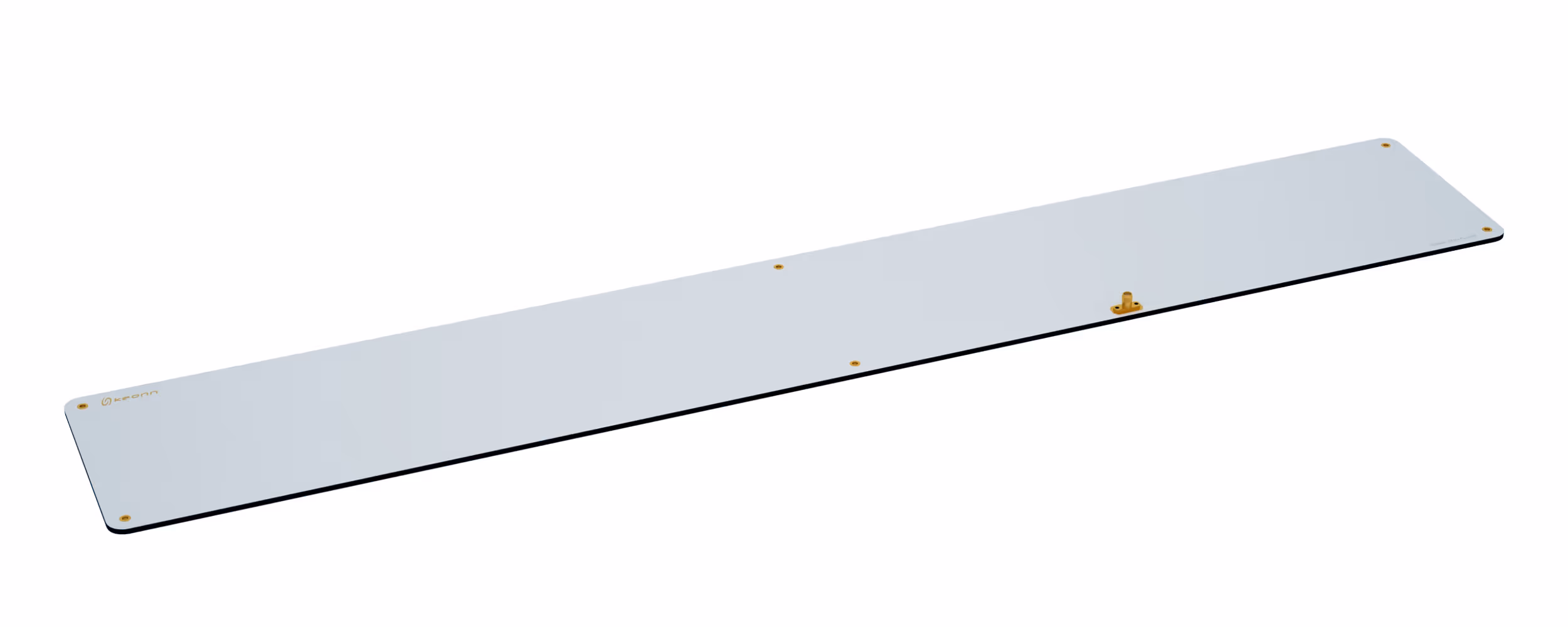

Advantenna-P16 外観・正面図

Advantenna-P16

Advantenna-P16は、長辺方向20°・短辺方向90°のビーム幅を持つファンビーム型の円偏波6素子パッチUHF帯RFIDアンテナです。サイズは837×137mm・725gで、厚さはコネクター除き3.3mm、エッジマウントコネクター付き9mm、フランジストレート13mm、フランジ直角16.31mmと非常に薄型です。EU版(865~868MHz)とUS版(902~928MHz)があり、利得は9.2~9.5dBiC、左旋円偏波(LHCP)、サイドローブレベル-15dB未満、前後比-20dB未満、VSWR 1.5:1未満(標準)。屋内用(IP62)で、マラソンなどスポーツイベントの計時、レースタイミング、頭上設置型のロス防止システム、ポータル、通路やドア、料金システム、車両追跡に適しています。専用ホルダーAdvanHolder-p16も用意されています。

見積を依頼 PoC・現場検証を相談

製品概要

製品概要

Advantenna-P16は、円偏波のコンパクトなUHF帯RFID用6素子パッチアンテナで、アンテナ長辺方向に20°、短辺方向に90°のビーム幅を持つ放射パターンが特徴です。

この放射パターンにより、スポーツイベント(マラソンなど)の計時やレースタイミング、頭上設置型のロス防止(万引き防止)システム、ポータル、通路、ドア、料金システム、車両追跡など、多くのRFIDアプリケーションに適しています。非常に薄い形状で、専用ホルダーAdvanHolder-p16も用意されています。

選ばれる理由

製品の特長

狭い長辺方向ビーム

6素子パッチ構成により、長辺方向20°・短辺方向90°のファンビームを形成します。細長い形状のP12~P16の中で、長辺方向のビームが最も狭いモデルです。

高利得性能

利得9.2~9.5 dBiC(EU版・US版の標準~最大値)、サイドローブレベル-15dB未満、前後比-20dB未満です。

多様なアプリケーション

スポーツイベントの計時、頭上設置型のロス防止システム、料金システム、車両追跡など、多様な用途に対応します。

主なポイント

  • 長辺方向20°の狭いビーム
  • 短辺方向90°の広いビーム
  • 利得9.2~9.5dBiCの高利得
  • コネクター除き3.3mm、エッジマウント時9mmの非常に薄い形状
  • フランジストレート/フランジ直角(向き4通り)/長辺側エッジマウントのコネクター形状
  • 優れたコスト効率

アプリケーション

  • スポーツイベントの計時(マラソンなど)
  • レースタイミング
  • 頭上設置型のロス防止(万引き防止)システム
  • ポータル
  • ドアと通路
  • 料金システム
  • 車両追跡

放射パターン

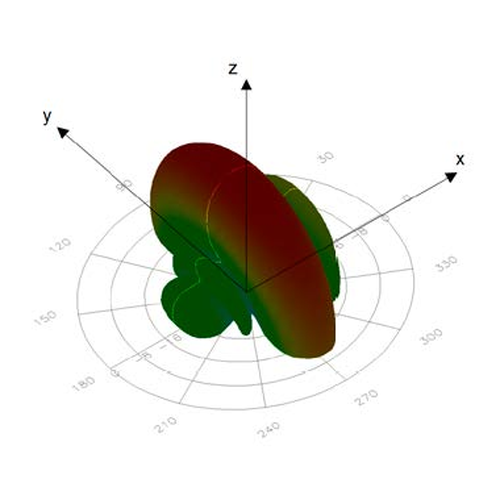

Advantenna-P16 放射パターン1

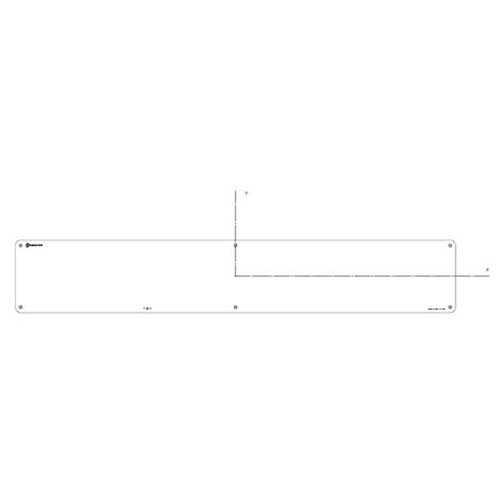

Advantenna-P16 放射パターン2

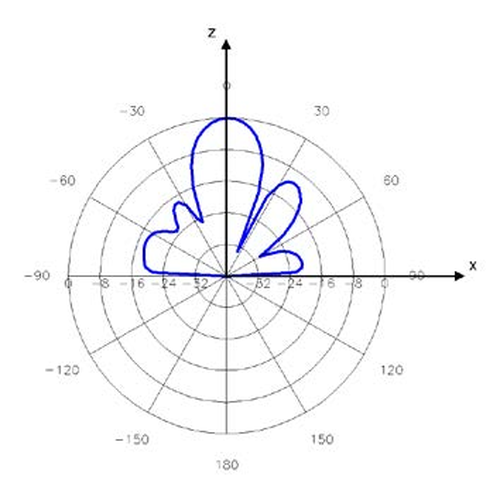

Advantenna-P16 放射パターン3

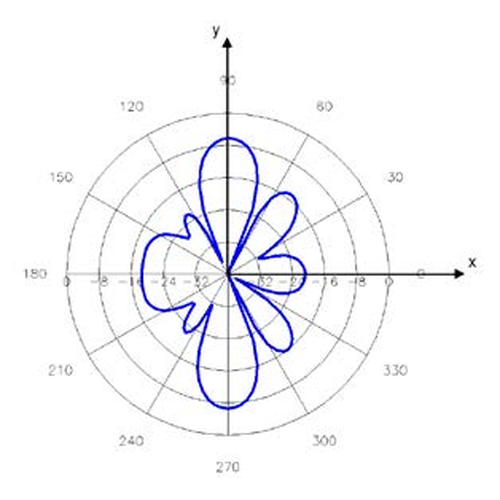

Advantenna-P16 放射パターン4

設置方法とアクセサリー

  • 専用ホルダー:本機専用に設計されたホルダー「AdvanHolder-p16」が用意されています。
  • コネクター形状:フランジストレート、フランジ直角、エッジマウント(アンテナの長辺側)から選択できます。MCXコネクターはエッジマウントとフランジストレートでのみ選択できます。
  • コネクターの向き:フランジ直角のSMAコネクターは、標準の向きのほか、反時計回りに90°・180°・270°回転した向きを注文時に指定できます。
  • 設置環境:屋内用アンテナ(IP62)です。

型番構成(注文コード)

注文コードは「ADAN-p16」に、周波数帯・コネクター形状・コネクターの向きと種類・モデル番号を組み合わせて構成されます。

  • 周波数帯:EU(865.6~867.6MHz)/US(902.0~928.0MHz)
  • コネクター形状:EL=エッジマウント(アンテナの長辺側)、FL=フランジストレート、FR=フランジ直角
  • コネクターの向き(フランジ直角SMAのみ):指定なし=標準、90/180/270=反時計回りに回転
  • コネクター種類:SMA、またはMCX(エッジマウント・フランジストレートのみ)
  • モデル:200

例:ADAN-p16EU-ELSMA-200(EU帯・長辺側エッジマウントSMA)、ADAN-p16US-FRSMA-200(US帯・フランジ直角SMA標準向き)

詳細仕様

RF仕様
動作周波数 EUバージョン 865~868 MHz(ETSI EN 302 208)
動作周波数 USバージョン 902~928 MHz(FCC Part 15)
アンテナ技術 パッチ(6素子)
放射パターン ファンビーム
利得 EUバージョン 9.4 dBiC(標準)、9.5 dBiC(最大)、6.8 dBiL(帯域中心で測定)
利得 USバージョン 9.2 dBiC(標準)、9.4 dBiC(最大)、6.8 dBiL(帯域中心で測定)
VSWR < 1.5:1(標準)
ビーム幅(AZ/EL) 20° / 90°(長辺方向20°、短辺方向90°)
サイドローブレベル < -15 dB
前後比 < -20 dB
偏波 円偏波 LHCP(左旋円偏波)
軸比 EUバージョン(帯域中心で測定)
ボアサイト時 0.6 dB
3dBビーム幅時 0.5 dB(標準)、2.5 dB(最大)
USバージョン(帯域中心で測定)
ボアサイト時 0.6 dB
3dBビーム幅時 1.0 dB(標準)、2.8 dB(最大)
入力インピーダンス 50 Ω
コネクタ SMAまたはMCX(MCXはエッジマウント・フランジストレートのみ)
フランジストレート、フランジ直角、またはエッジマウント(アンテナの長辺側)
機械的仕様
コネクタを除くサイズ 837 mm × 137 mm × 3.3 mm
エッジマウントコネクター付サイズ 837 mm × 137 mm × 9 mm
フランジストレートコネクター付サイズ 837 mm × 137 mm × 13 mm
フランジ直角付サイズ 837 mm × 137 mm × 16.31 mm
アンテナ重量 725 g
専用ホルダー AdvanHolder-p16
環境・規格
IP保護等級 屋内用アンテナ IP62※
※このIP等級は、一時的にその条件に耐え、その後も正常に動作を続けられることを示すもので、常時その条件下で使用できることを示すものではありません(メーカー注記)
温度範囲 -20℃~+80℃
規格 ROHS - EU Directive 2015/863
WEEE - EU Directive 2012/19/EU
REACH - EC No 1907/2006
ETSI EN 302 208

* 記載された外観、仕様等は予告なく変更する場合があります。
