Advantenna-P14

Advantenna-P14は、長辺方向30°・短辺方向90°のビーム幅を持つファンビーム型の円偏波4素子パッチUHF帯RFIDアンテナです。サイズは557×137mm・460gで、厚さはコネクター除き3.3mm、エッジマウントコネクター付き8.7mm、フランジコネクター付き16mmと非常に薄型です。EU版(865~868MHz)とUS版(902~928MHz)があり、利得は8.0~8.4dBiC、左旋円偏波(LHCP)、サイドローブレベル-15dB未満、前後比-18dB未満、VSWR 1.5:1未満(標準)。コネクターはSMAまたはMCXで、フランジストレート・フランジ直角・長辺側エッジマウントから選べます。屋内用(IP62)で、ロス防止システム、ポータル、トンネル、通路やドアに適しています。専用ホルダーAdvanHolder-p14も用意されています。

見積を依頼 PoC・現場検証を相談

製品概要

製品概要

Advantenna-P14は、円偏波のコンパクトなUHF帯RFID用4素子パッチアンテナで、アンテナ長辺方向に30°、短辺方向に90°のビーム幅を持つ放射パターンが特徴です。

この放射パターンにより、ロス防止(万引き防止)システム、ポータル、トンネル、通路、ドアなど、多くのRFIDアプリケーションに適しています。非常に薄い形状で、専用ホルダーAdvanHolder-p14も用意されています。

選ばれる理由

製品の特長

高利得性能

4素子パッチ構成により、利得8.0~8.4 dBiC(EU版・US版の標準~最大値)を実現しています。

ファンビーム形状

長辺方向30°・短辺方向90°のビーム幅を持つファンビームで、サイドローブレベルは-15dB未満、前後比は-18dB未満です。ポータルやトンネル、通路、ドアなどの読み取りに適した指向性を備えています。

薄型設計

557×137mmのアンテナで、厚さはコネクター除き3.3mm、エッジマウント時8.7mm、フランジコネクター時16mmです。

主なポイント

  • 長辺方向30°のやや狭いビーム
  • 短辺方向90°の広いビーム
  • 利得8.0~8.4dBiCの高利得
  • コネクター除き3.3mm、エッジマウント時8.7mmの非常に薄い形状
  • フランジストレート/フランジ直角(向き4通り)/長辺側エッジマウントのコネクター形状
  • 優れたコスト効率

アプリケーション

  • ロス防止(万引き防止)システム
  • ポータル
  • トンネル
  • ドアと通路

放射パターン

Advantenna-P14 放射パターン1

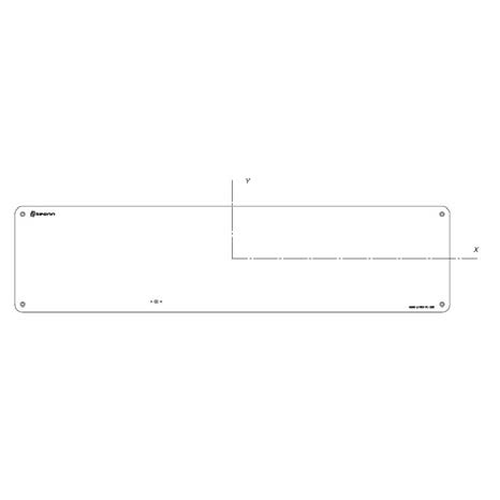

Advantenna-P14 放射パターン2

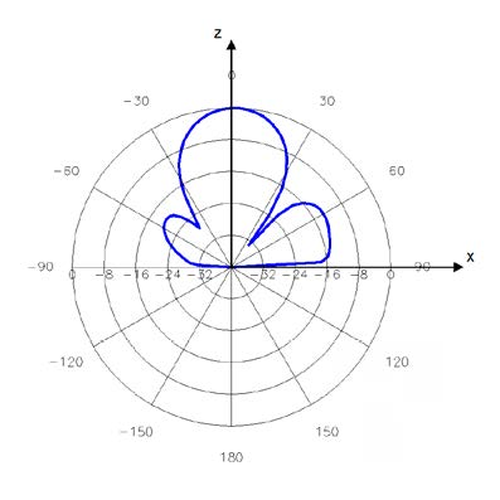

Advantenna-P14 放射パターン3

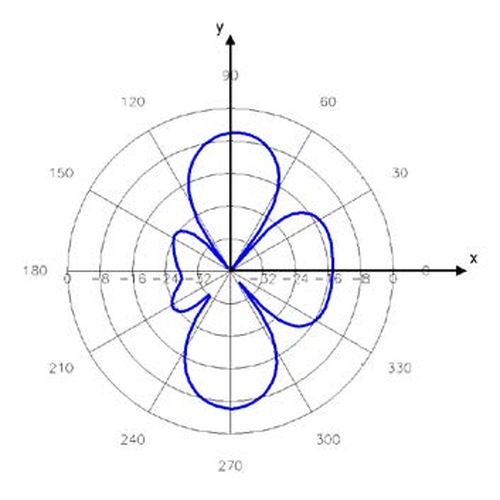

Advantenna-P14 放射パターン4

コネクタオプション

Advantenna-P14 エッジマウント

エッジマウント

Advantenna-P14 フランジストレート

フランジストレート

Advantenna-P14 フランジ直角

フランジ直角

設置方法とアクセサリー

  • 専用ホルダー:本機専用に設計されたホルダー「AdvanHolder-p14」が用意されています。
  • コネクター形状:フランジストレート、フランジ直角、エッジマウント(アンテナの長辺側)から選択できます。MCXコネクターはエッジマウントとフランジストレートでのみ選択できます。
  • コネクターの向き:フランジ直角のSMAコネクターは、標準の向きのほか、反時計回りに90°・180°・270°回転した向きを注文時に指定できます。
  • 設置環境:屋内用アンテナ(IP62)です。

型番構成(注文コード)

注文コードは「ADAN-p14」に、周波数帯・コネクター形状・コネクターの向きと種類・モデル番号を組み合わせて構成されます。

  • 周波数帯:EU(865.6~867.6MHz)/US(902.0~928.0MHz)
  • コネクター形状:EL=エッジマウント(アンテナの長辺側)、FL=フランジストレート、FR=フランジ直角
  • コネクターの向き(フランジ直角SMAのみ):指定なし=標準、90/180/270=反時計回りに回転
  • コネクター種類:SMA、またはMCX(エッジマウント・フランジストレートのみ)
  • モデル:200

例:ADAN-p14EU-ELSMA-200(EU帯・長辺側エッジマウントSMA)、ADAN-p14US-FRSMA-200(US帯・フランジ直角SMA標準向き)

詳細仕様

RF仕様
動作周波数 EUバージョン 865~868 MHz(ETSI EN 302 208)
動作周波数 USバージョン 902~928 MHz(FCC Part 15)
アンテナ技術 パッチ(4素子)
放射パターン ファンビーム
利得 EUバージョン 8.0 dBiC(標準)、8.1 dBiC(最大)、5.5 dBiL(帯域中心で測定)
利得 USバージョン 8.1 dBiC(標準)、8.4 dBiC(最大)、5.5 dBiL(帯域中心で測定)
VSWR < 1.5:1(標準)
ビーム幅(AZ/EL) 30° / 90°(長辺方向30°、短辺方向90°)
サイドローブレベル < -15 dB
前後比 < -18 dB
偏波 円偏波 LHCP(左旋円偏波)
軸比 EUバージョン(帯域中心で測定)
ボアサイト時 0.6 dB
3dBビーム幅時 0.5 dB(標準)、3.6 dB(最大)
USバージョン(帯域中心で測定)
ボアサイト時 0.2 dB
3dBビーム幅時 0.6 dB(標準)、3.4 dB(最大)
入力インピーダンス 50 Ω
コネクタ SMAまたはMCX(MCXはエッジマウント・フランジストレートのみ)
フランジストレート、フランジ直角、またはエッジマウント(アンテナの長辺側)
機械的仕様
コネクタを除くサイズ 557 mm × 137 mm × 3.3 mm
エッジマウントコネクター付サイズ 557 mm × 137 mm × 8.7 mm
フランジコネクター付サイズ 557 mm × 137 mm × 16 mm
アンテナ重量 460 g
専用ホルダー AdvanHolder-p14
環境・規格
IP保護等級 屋内用アンテナ IP62※
※このIP等級は、一時的にその条件に耐え、その後も正常に動作を続けられることを示すもので、常時その条件下で使用できることを示すものではありません(メーカー注記)
温度範囲 -20℃~+80℃
規格 ROHS - EU Directive 2015/863
WEEE - EU Directive 2012/19/EU
REACH - EC No 1907/2006
ETSI EN 302 208

* 記載された外観、仕様等は予告なく変更する場合があります。
