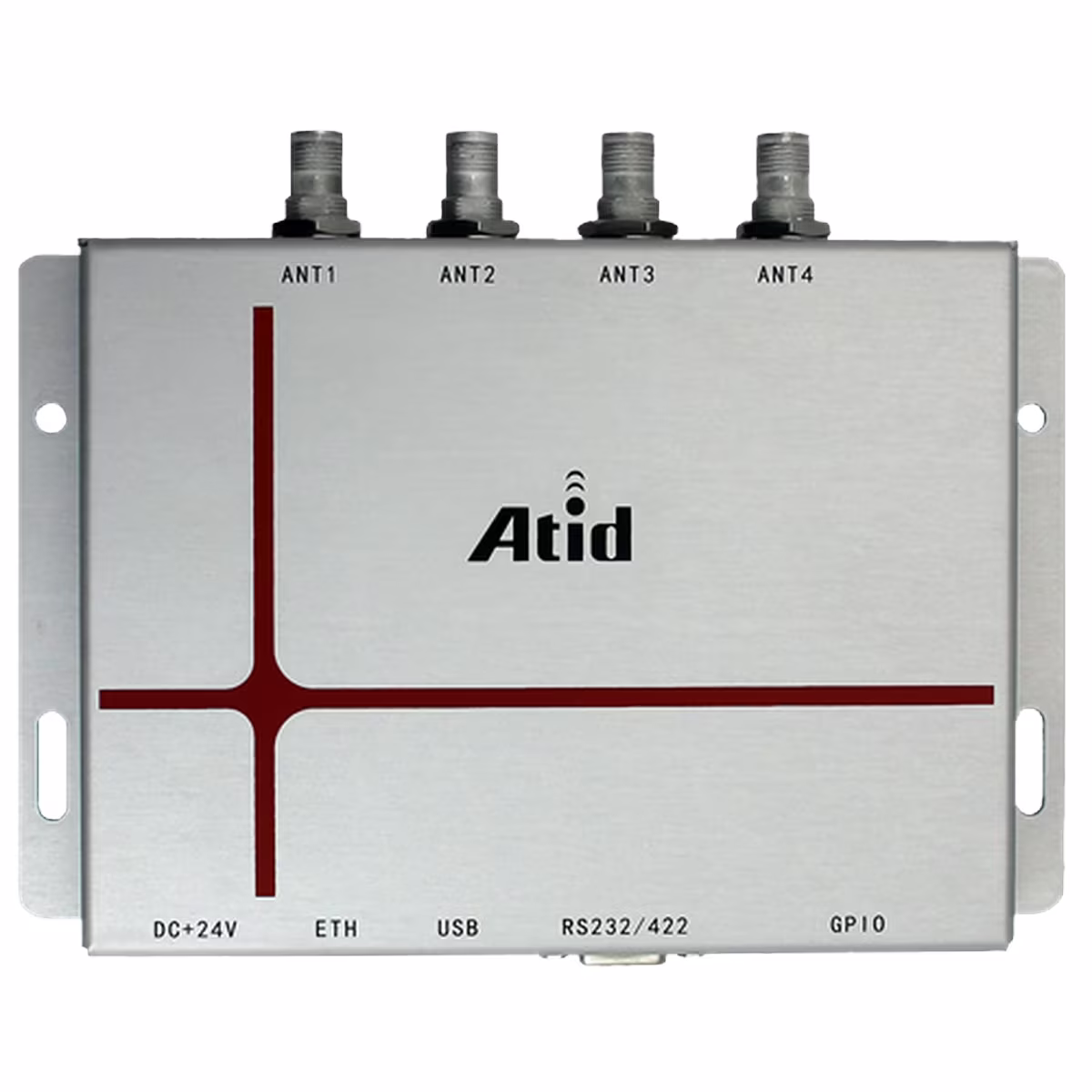

4ポート固定型RAIN RFIDリーダー（Impinj E710搭載）
ATF862は、ATID製の固定型RAIN RFID（UHF）リーダーです。Impinj E710リーダーチップとARM+DSPデュアルコアプロセッサ、Linux OSを搭載し、RP-TNCアンテナポートを4基備えます。送信出力11～33dBm（PoE給電時は最大30dBm）、受信感度-80dBm、400タグ/秒以上の複数タグ読取、5秒で最大1,000タグの高速インベントリに対応。10/100 EthernetでHTTP／TCP Socket／MQTT（JSON形式）の通信とWebベースの管理画面を提供し、USB 2.0、RS232/RS422、絶縁GPIO入出力各4を搭載。DC24V／PoE／PoE+給電、194.4×151.0×29.6mm・0.6kgのアルミ合金筐体、IP52、動作温度-25～+70℃。対応周波数はFCC／EU／KC／CN帯で、日本向け周波数帯の記載はないため海外向け仕様として掲載しています。
製品概要
Impinj E710搭載・4ポート固定リーダー
Impinj E710リーダーチップを採用し、4基のRP-TNCアンテナポートで5秒間に最大1,000タグの高速インベントリを実現します。EthernetでHTTP／TCP Socket／MQTT（JSON）による上位連携が可能で、Webベースの管理画面から設定・監視できます。DC24VのほかPoE／PoE+給電に対応し、配線を簡素化します。
主なポイント
- Impinj E710 RAIN RFIDリーダーチップ搭載
- RP-TNCアンテナポート×4
- 高速インベントリ：5秒間に最大1,000タグ
- 受信感度 -80dBm
- Ethernet接続でHTTP／TCP Socket／MQTT（JSON）に対応
- Webベースのリーダー管理画面
- 電源：DC24V／PoE（802.3af）／PoE+（802.3at）
アプリケーション
- スマート製造
- デジタル倉庫
- 入退室管理
詳細仕様
| ハードウェア／OS | |
|---|---|
| プロセッサ | ARM+DSP デュアルコア |
| メモリ | 256MB RAM、8GB eMMC |
| OS | Linux |
| RFID | |
| リーダーチップ | Impinj E710 |
| エアプロトコル | EPCglobal UHF Class 1 Gen2／ISO 18000-63 |
| 送信出力 | 11～33dBm（1dBmステップ）。PoE給電時は最大30dBm、DC／PoE+給電時は最大33dBm |
| 対応周波数 | FCC：902.75～927.25MHz／EU：865.7～867.5MHz／KC：917～921MHz／CN：920.625～924.375MHz |
| 複数タグ読取 | 最大400タグ/秒以上 |
| 読取・書込距離 | 0～33m |
| 受信感度 | -80dBm |
| インターフェース | |
| Ethernet | 10/100 Ethernet（RJ45） |
| アンテナポート | RP-TNC ×4 |
| USB | USB 2.0 Type-A ×1 |
| RS232／RS422 | 外部モジュール（アンテナハブ等）との通信に対応 |
| GPIO | 絶縁入力×4、絶縁出力×4 |
| 通信プロトコル | JSON形式：HTTP／TCP Socket／MQTT |
| 管理画面 | Webベースのリーダー管理インターフェース |
| 電源 | |
| 給電方式 | DC24V電源アダプタ／802.3af PoE／802.3at PoE+ |
| 消費電力 | 最大13W（33dBm時） |
| 物理パラメータ | |
| 寸法 | 194.4 × 151.0 × 29.6 mm |
| 重量 | 0.6kg |
| 筐体材質 | アルミ合金 |
| 保護等級 | IP52 |
| 環境 | |
| 動作温度 | -25℃～+70℃ |
| 保管温度 | -40℃～+80℃ |
| 動作湿度 | 5～95%RH（結露なきこと） |
* 海外向け仕様の製品です。日本国内での使用可否・電波法（技適）については当社までお問い合わせください。
* 対応周波数はFCC／EU／KC／CN帯のみが公式に記載されています。日本国内で使用する場合の対応周波数・電波法認証については当社までお問い合わせください。
* 仕様は予告なく変更される場合があります。

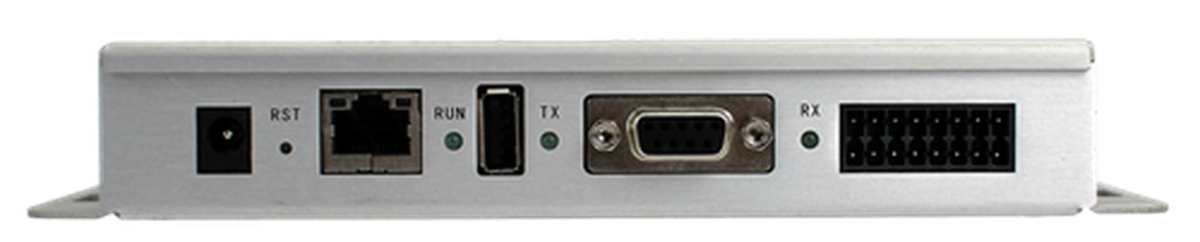

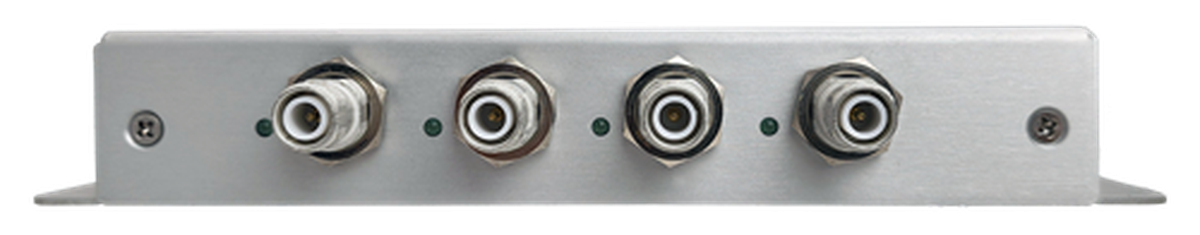

ギャラリー
- 海外向け仕様の製品です。日本国内での使用可否・電波法（技適）については当社までお問い合わせください。
- 対応周波数はFCC／EU／KC／CN帯のみが公式に記載されています。日本国内で使用する場合の対応周波数・電波法認証については当社までお問い合わせください。
- 仕様は予告なく変更される場合があります。
