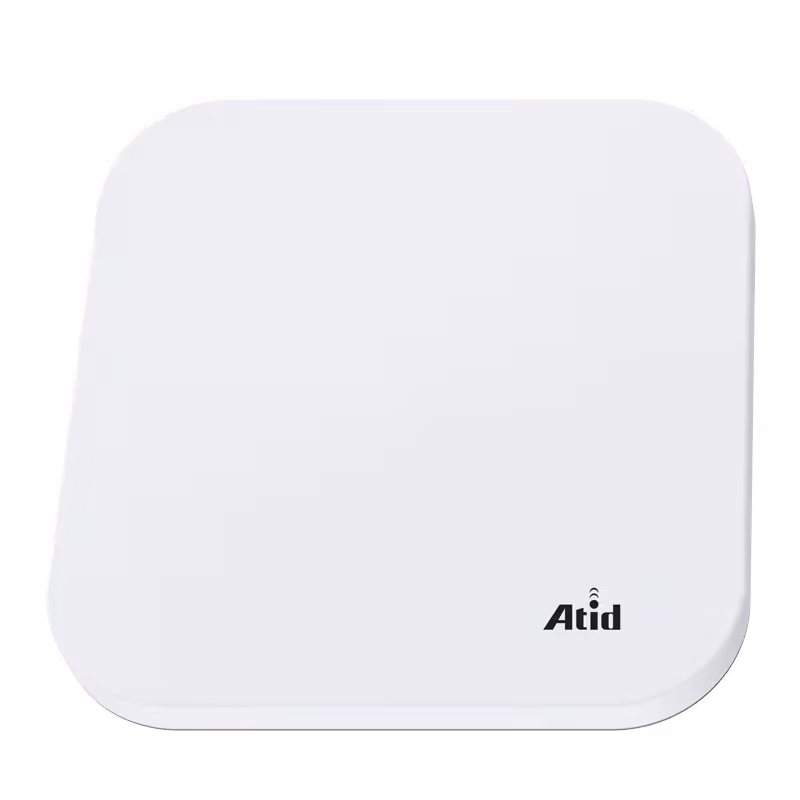

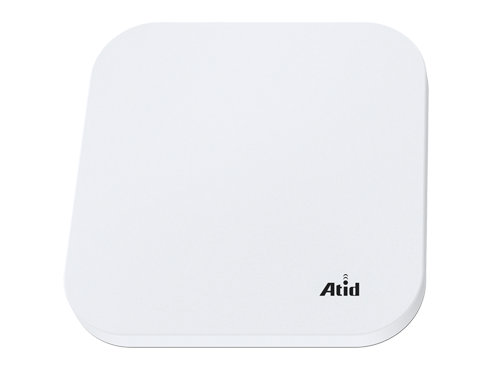

ATA812-C UHF RFIDアンテナ（円偏波）
ATA812-Cは、902～928MHz帯に対応した利得9dBiの円偏波UHF RFIDアンテナです。Type NコネクタとABS+PCの筐体を採用し、保護等級はIP65。公式仕様表では外形258×258×29mm、重量0.73kg、水平・垂直面の半値幅は各60°です。VSWRは1.3以下、入力インピーダンスは50Ω。倉庫・物流・小売での利用に向け、ブラケットによる固定を検討できます。接続するリーダーやケーブル、使用地域、設置環境に応じた構成確認が必要です。
製品概要
9dBiの円偏波アンテナ
902～928MHzに対応し、利得は9dBiです。水平・垂直面の半値幅は各60°、接続端子はType Nです。読取範囲はタグ・リーダー・周辺環境により異なります。
メーカー公式資料
詳細仕様
| 性能パラメータ | |
|---|---|
| 動作周波数 | 902～928 MHz |
| VSWR | ≤1.3:1 |
| 利得 | 9 dBi |

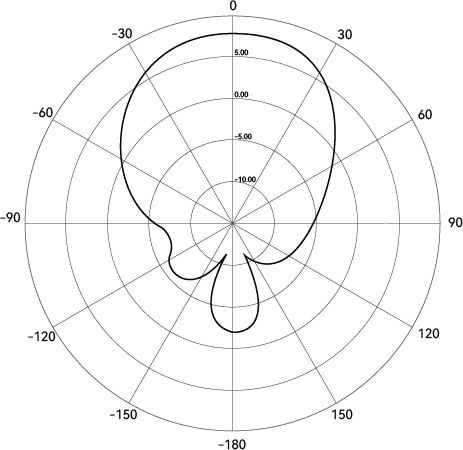

| H-Plane HPBW | 60° |

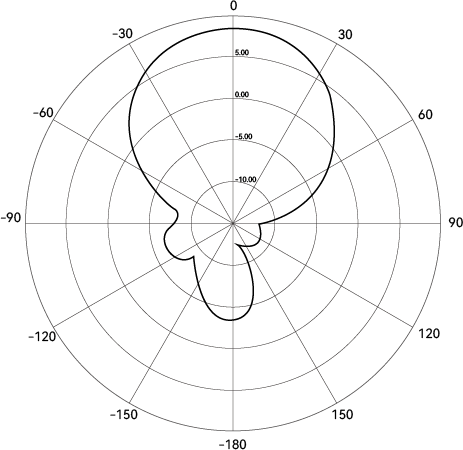

| E-Plane HPBW | 60° |
| 偏波 | 円偏波（旋回方向は参照資料に記載なし） |
| インピーダンス | 50 Ω |
| コネクタ | Type N |
| 物理パラメータ | |
| 外形寸法（公式仕様表） | 258 × 258 × 29 mm |
| 重量 | 0.73 kg |
| レドーム材質 | ABS+PC |
| 保護等級 | IP65 |

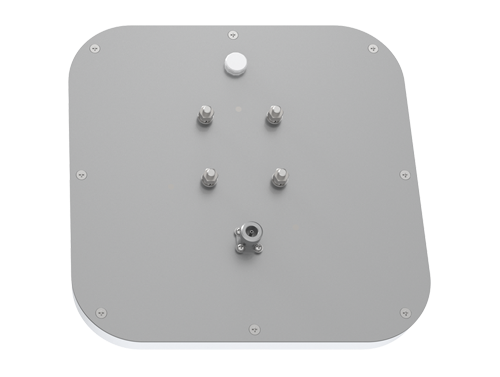

| コネクタ位置 | 背面 |

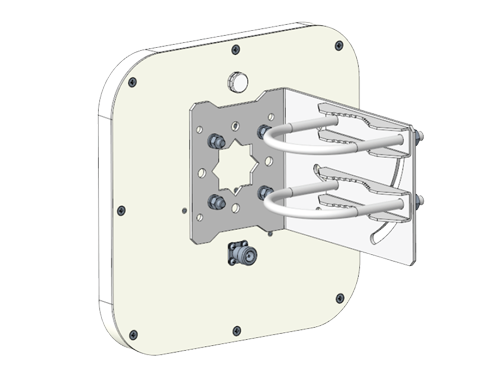

| 設置方法 | ブラケット取り付け |
| 環境 | |
| 動作温度 | -40～+85℃ |
| 保管温度 | -40～+85℃ |
| 湿度範囲 | ≤95%RH |
* 仕様値はATID公式ATA812-CデータシートV1.0と公式製品ページの仕様表に基づき、2026年9月11日に確認しました。
* 公式仕様表の厚さは29mmですが、PDF内の外形図には28mmの記載もあります。本ページは仕様表と公式製品ページの一致値を採用しています。取り付け寸法やコネクタ込みの寸法は、対象製品の確定図面でご確認ください。
* 円偏波の旋回方向は参照した公式資料に明記されていないため、RHCPとは断定していません。必要な偏波条件は選定時にご確認ください。
* 50Ωやコネクタ形状の一致だけでは、すべてのリーダーとの互換性や国内利用を保証できません。使用地域の規定、リーダーの認証構成、周波数、ケーブルおよび取り付け条件をご確認ください。
* 読取距離・安定性はタグ、出力、配線、金属などの周辺環境に左右されます。IP65はあらゆる屋外条件への適合を保証するものではありません。供給可否・価格・納期・構成品はお問い合わせフォームよりご確認ください。
