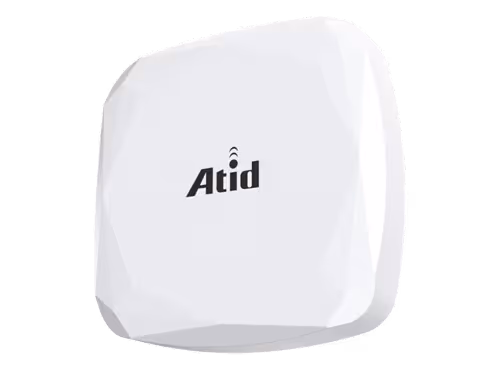

ATA802-BUS-A UHF RFIDアンテナ（円偏波）
ATA802-BUS-Aは、902～928MHz帯に対応した利得5dBiの円偏波UHF RFIDアンテナです。公式仕様表では、外形117.5×117.5×23.5mm、重量0.16kg、SMA-Kコネクタを採用しています。水平・垂直面の半値幅は各100°、VSWRは1.5以下。改質ASAの筐体はIP65で、ブラケットまたはねじによる固定に対応します。小売・倉庫・物流での利用を検討できる製品ですが、リーダーの周波数・端子・認証構成や設置条件との適合確認が必要です。
製品概要
5dBiの小型円偏波アンテナ
902～928MHzに対応し、利得は5dBiです。水平・垂直面の半値幅は各100°、接続端子はSMA-Kです。使用するリーダーや設置環境に合わせて構成を確認してください。
メーカー公式資料
詳細仕様
| 性能パラメータ | |
|---|---|
| 動作周波数 | 902～928 MHz |
| VSWR | ≤1.5:1 |
| 利得 | 5 dBi |

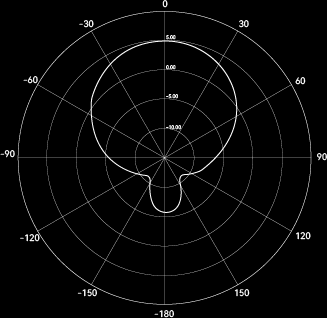

| H-Plane HPBW | 100° |

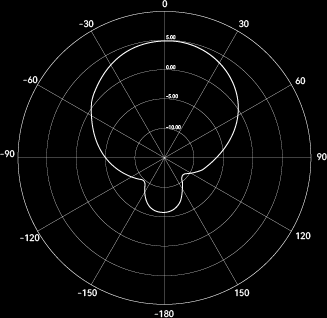

| E-Plane HPBW | 100° |
| 偏波 | 円偏波（旋回方向は参照資料に記載なし） |
| インピーダンス | 50 Ω |
| コネクタ | SMA-K |
| 物理パラメータ | |
| 外形寸法（公式仕様表） | 117.5 × 117.5 × 23.5 mm |
| 重量 | 0.16 kg |
| レドーム材質 | 改質ASA |
| 保護等級 | IP65 |
| コネクタ位置 | 背面 |

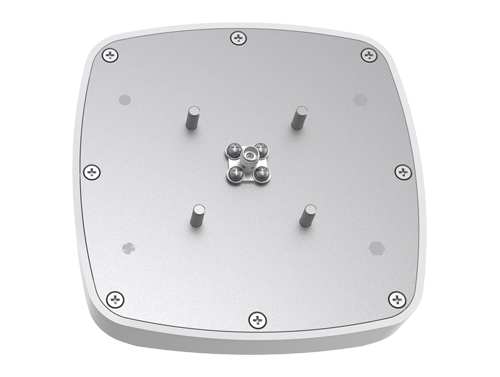

| 設置方法 | ブラケット取り付け／ねじ固定 |
| 環境 | |
| 動作温度 | -40～+85℃ |
| 保管温度 | -40～+85℃ |
| 湿度範囲 | ≤95%RH |
* 仕様値はATID公式ATA802-BUS-AデータシートV1.0と公式製品ページの仕様表に基づき、2026年9月11日に確認しました。
* 公式PDFには別型番名（ATA802-BEN-A）を含む外形図が併記されています。本ページの寸法はATA802-BUS-Aの仕様表を採用し、外形図からコネクタ込み寸法を補完していません。取り付け時は対象型番の図面をご確認ください。
* 円偏波の旋回方向は参照した公式資料に明記されていないため、RHCPとは断定していません。必要な偏波条件は選定時にご確認ください。
* 50Ωやコネクタ形状の一致だけでは、すべてのリーダーとの互換性や国内利用を保証できません。使用地域の規定、リーダーの認証構成、周波数、ケーブルおよび取り付け条件をご確認ください。
* 読取距離・安定性はタグ、出力、配線、金属などの周辺環境に左右されます。IP65はあらゆる屋外条件への適合を保証するものではありません。供給可否・価格・納期・構成品はお問い合わせフォームよりご確認ください。
