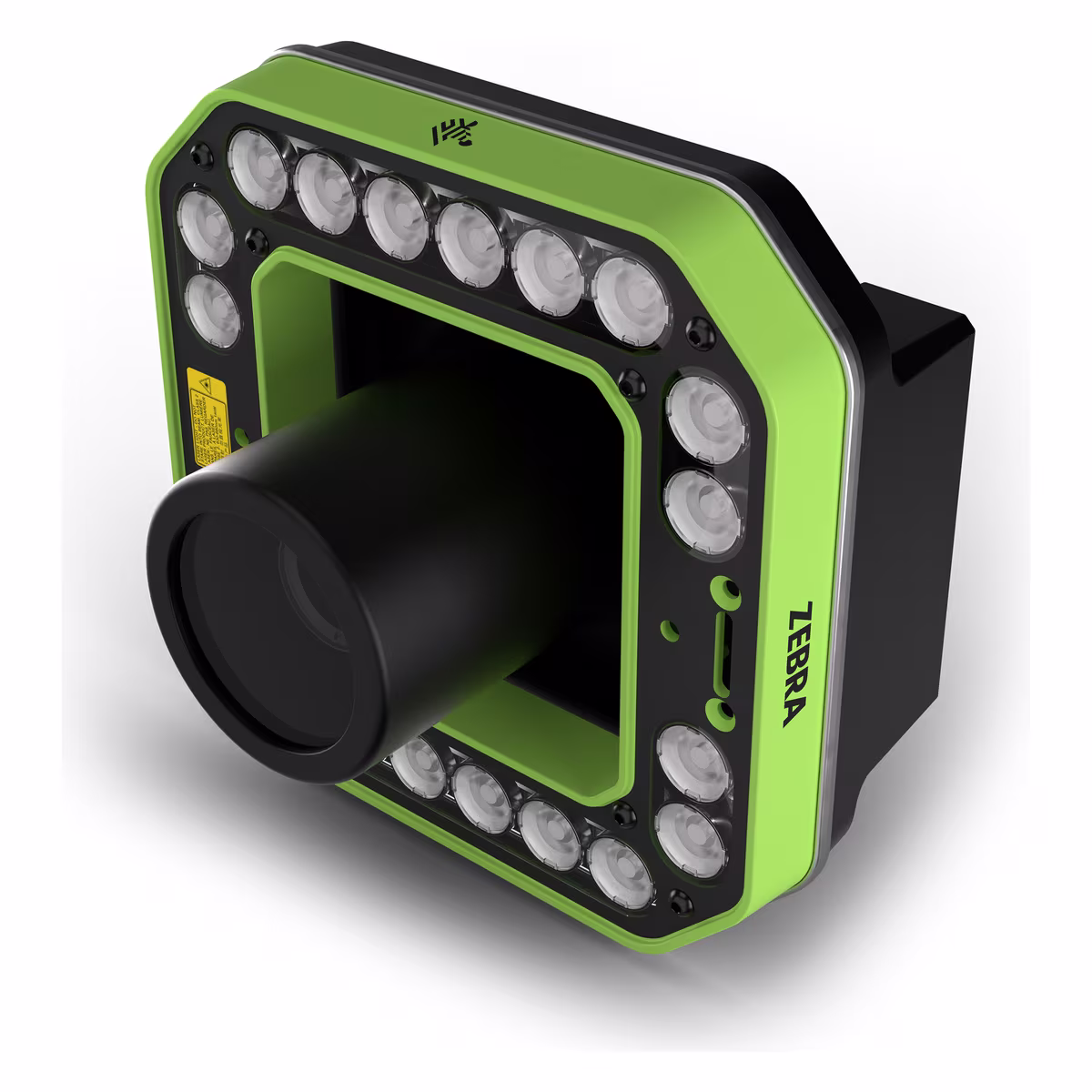

FS80 固定型産業用スキャナ

Zebra FS80は、物流・倉庫・流通センターの業務や製造におけるトレーサビリティ向けに設計された固定型産業用スキャナです。本体は75×57×75mm（レンズカバーなし）・407g。9MP／12MP／16MPのグローバルシャッターモノクロセンサーとZebra一体型多機能照明（ZIML：白色・赤色・赤外線）を備え、8～35mmのCマウントレンズに対応。広い視野と長い読み取り距離で、コンベア、スキャントンネル、ドックドアやフォークリフトのスキャン、印刷と貼付の検証などに対応します。M12 1GbEイーサネット、光結合I/O、IP67筐体、0℃～45℃動作。Aurora Focusでセットアップ・管理でき、保証期間は2年間です。

見積を依頼

製品概要

FS80：難易度の高い物流および製造アプリケーションに対応できる高解像度スキャナ

ZebraのFS80固定型産業用スキャナは、物流、倉庫、流通センターの業務、製造におけるトレーサビリティ用に設計されています。FS80は、高解像度センサーと強力な内蔵LED照明を備えており、広いエリアと長距離での可読性を向上させ、あらゆるタイプ、サイズ、品質のバーコードの高速で正確なデータキャプチャを提供します。9MP、12MP、16MPモデルが利用可能です。

アプリケーション

物流センター・倉庫の高スループットスキャン

コンベアベースのスキャン、多面スキャントンネル、ドックドアやフォークリフトのスキャン、オーバーヘッド梱包ステーションなど、運輸／ロジスティクスの用途で処理能力と効率を高めます。

製造トレーサビリティ

製品と部品の追跡・トレース、製品集約バーコードの読み取りに対応。1D/2D DPMデコーダパッケージやディープラーニングベースのOCRもSKUに応じて利用できます。

印刷と貼付の検証

広い視野、大きな焦点深度、高出力照明、長距離の読み取り能力により、印刷と貼付の検証など要求の厳しいスキャン用途で柔軟性を発揮します。

特長

最大処理能力を発揮するための高速仕分け速度

あらゆるタイプ、サイズ、品質のバーコードをキャプチャする高解像度センサーと、広いエリアと長距離での可読性を向上させる強力な内蔵LED照明を備えています。

高スループットスキャンアプリケーション用に設計

スキャントンネル、ドックドアとフォークリフトのスキャン、製品の集約、印刷と貼付の検証などに対し、広い視野と長い読み取り距離で卓越した柔軟性を提供。複数の標準カメラをリプレースして、必要なデバイスの数を減らすこともできます。

Zebra一体型多機能照明（ZIML）

白色、赤色、赤外線の照明オプションと20、40、60、80度の4つのLEDファン角度構成を提供。デュアルレーザー照準で迅速かつ正確な位置合わせができ、設定可能な360度の赤色／緑色ステータスLEDと大音量スピーカーでフィードバックを返します。

複数のレンズオプションと偏光板カバー

8mm、12mm、16mm、25mm、35mmのCマウントレンズオプションを用意。オプションの偏光板カバーは周辺光やLED照明からの反射を取り除き、収縮包装フィルムの下にあるラベルなど反射面・光沢面の読み取り性能を大幅に向上させます。

過酷な環境向けの設計

堅牢なIP67等級の筐体、外部インターフェース用の堅牢なM12コネクタ、防塵／防水キャップ付き標準Cマウントレンズを備え、過酷な環境でも信頼性の高い導入と運用を実現します。取り外し可能なマウントブラケットで保守も容易です。

Aurora Focusを搭載しており、導入、セットアップ、管理が簡単

Zebraの固定型産業用スキャナとマシンビジョンを管理する統合型プラットフォーム。ImagePerfect+、Golden Image Capture、Advanced Filter、Formattingなどの機能に加え、JavaScriptによるカスタムデータフォーマットやブラウザから使えるHMIダッシュボードに対応します。

詳細仕様

FS80 製品仕様
寸法	レンズカバー込み：75 x 120 x 75mm、レンズカバーなし：75 x 57 x 75mm
重量	レンズカバー込み：504g、レンズカバーなし：407g
電源	15W（625mA @24VDC）
構成可能なI/O	光結合入力 x 3（インクリメンタルロータリーエンコーダ対応）、専用の光結合トリガー入力 x 1、光結合トリガー出力 x 3。電圧GPIO：最大24V
色と素材	ブラックとインダストリアルグリーンのアルミニウム筐体
インタフェースポート	M12 X-Coded 1GbE x 1、M12-A 12ピン（メス）電源およびGPIO x 1、M12-A 12ピン（オス）VGA/USBコネクタ x 1（VGA/USBコネクタは保守用）
通信プロトコル	TCP/IP、EtherNet/IP、Modbus TCP
ユーザーインジケータ	電源LED、デバイスステータスLED、イーサネットステータスおよび速度LED
メモリストレージ	32GB eMMC
対応レンズタイプ	Cマウント（8mm、12mm、16mm、25mm、35mmのレンズオプション）
性能特性
プロセッサ	Intel Atom x6211E、2コアおよび1.3GHzベース（3.0GHzバースト）周波数
イメージセンサー	9MP、12MP、16MPモデル（グローバルシャッター、3.2 x 3.2μmピクセル、モノクロ）
取得速度	9MP：最大40fps、12MP：最大28fps、16MP：最大22fps
照明	Zebra一体型多機能照明（ZIML）：白色、赤色、赤外線、20／40／60／80度の4つのLEDファン角度構成、デュアルレーザー照準
ライセンスによるアップグレード	AI-OCRとマシンビジョンツールセット
動作環境
動作温度	0℃～45℃
環境シーリング加工	IP67
湿度	相対湿度最大99％（結露なきこと）
耐衝撃性	IEC 60068-2-27、50g、3ms正弦半波、軸あたり3回の衝撃、3軸。30g、11ms正弦半波、軸あたり3回の衝撃、3軸
耐振動性	IEC 60068-2-64、ランダム振動、5Hz～500Hz、2.6Grms、軸あたり60分、3軸
衝撃と振動	IEC 60068-2-6、正弦波振動スイープ、10Hz～500Hz、0.35mm pkまたは5g、軸あたり10回のスイープサイクル、3軸。IEC 60721-3-3（第2.2版）/A2 Cat 3M8 正弦波振動／スイープ、2Hz～200Hz、11.43mm pkまたは5g、軸あたり266分、3軸衝撃、25g、6ms正弦半波、軸あたり10回の衝撃、3軸
対応しているシンボル
1D	Codabar、Code 39、Code 93、Code 128、I 2 of 5、MSI Plessey、UPC/EAN
2D	Aztec、Data Matrix、DotCode、MaxiCode、PDF417、Micro PDF417、QRコード、マイクロQR
OCR	SKUに応じてディープラーニングベースのOCR。ラテン文字に対応（A～Z、a～z、数字、または記号）
ソフトウェア
SW管理	Zebra Aurora Focus、JavaScript
デコーダパッケージ	1D/2D標準（すべてのSKUで最大5fps）、1D/2D高速（センサーの最大fpsまで）、1D/2D DPM（センサーの最大fpsまで）、DL OCR（標準時は最大5fps、高速／DPMのセンサーの最大fpsまで）。デコーダパッケージはSKUによって異なります
準拠規格
環境規格	EN IEC 63000:2018
電気安全規格	CSA C22.2 No.61010-1-12、UPD1:2015、UPD2:2016、AMD1:2018、UL 61010-1 第3版（2018年11月21日改訂）、IEC 61010-1:2010、IEC 61010-1:2010/AMD1:2016
EMI/EMS	EN 55011:2009+A1:2020、Class A、EN 61326-1:2013、IEC 61326-1:2020、SANS 211:2010/CISPR 11:2010、Class A Group 1機器、SANS 61000-6-2:2005/IEC 61000-6-2:2005、VCCI-CISPR 32:2016、Class A、ICES-003 Issue 7、Class A、47 CFR FCC規則および規制 Part 15、Subpart B、Class A
EU適合宣言	2014/30/EU、2014/35/EU、2011/65/EU
アクセサリ
アクセサリ	Zebra一体型多機能照明、外部照明、偏光板カバー、Cマウントレンズ、レンズフィルター、ブラケット、ケーブル、電源
保証
保証期間	FS80：出荷日から2年間（Zebraのハードウェア保証条項による）
