SlimLine_A5020_CX
A5020CXは、A5020CPの高性能な円偏波RFID性能と、A5020LXの超堅牢な耐久性を組み合わせたアンテナです。150×150mmのコンパクトな正方形フットプリントと優れた放射パターンにより、一般的な読取距離4m（メーカー公称の代表値）で多用途に使えるRFID性能を発揮します。IP69K等級で高圧水洗浄に耐え、屋外設置、食品加工、産業用資産追跡などの過酷な環境に適しています。
製品概要
SlimLine A5020CX 円偏波エクストリームアンテナ
A5020CXは、A5020CPの高性能な円偏波RFID性能と、A5020LXの超堅牢な耐久性を組み合わせたアンテナです。150×150mmのコンパクトな正方形フットプリントと優れた放射パターンにより、一般的な読取距離4m（メーカー公称の代表値）で多用途に使えるRFID性能を発揮します。
過酷な環境向けに設計されたA5020CXはIP69K等級を備え、高圧水洗浄に耐えるため、屋外設置、食品加工、産業用資産追跡などの過酷な条件に適しています。堅牢な構造で長期間の信頼性を確保しつつ、洗練されたデザインにより産業環境にも顧客に面した環境にもなじみます。
選ばれる理由
製品の特長と取付方法
IP69K等級の堅牢設計
IP69K等級で高圧水洗浄や洗浄剤による清掃に耐えます。レドームは難燃性・耐UVのグレーABSで、-30℃～+65℃で動作・保管できます。
円偏波・ワイドビーム
右旋円偏波（RHCP）、利得5.5dBiC、3dBビーム幅は両面とも105°（いずれも代表値）。タグの向きの自由度が高く、タグの向きを制御できない製造ラインや組立ラインにも適しています。
VESAマウント・フラッシュマウント
四隅に100×100mm間隔のVESAマウントブラケットに対応した取付穴を備えています。薄型設計と側面のSMAコネクタにより、四隅の穴を使ったフラッシュマウント（平面への直付け）も容易です。

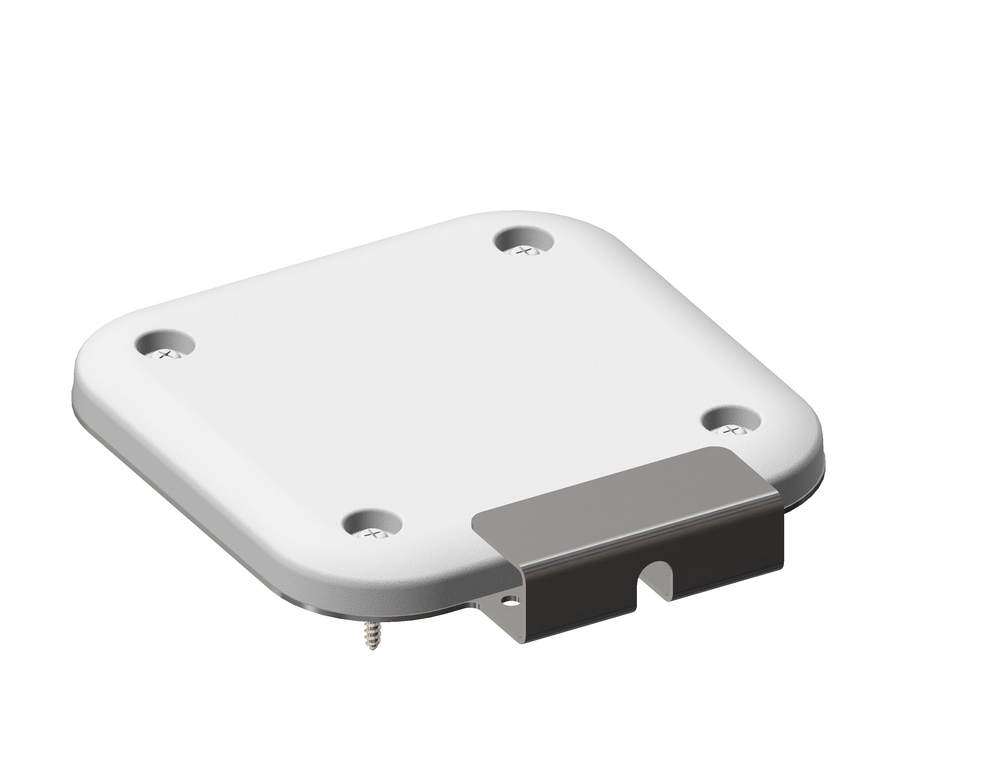

コネクタ保護バックプレート（別売）
ブラケットで空中に取り付ける場合など、コネクタやケーブルに応力がかかる環境では、別売のA5020コネクタ保護バックプレート（品番72394）の使用が推奨されています。ストレートとL型の両方のコネクタケーブルに対応します。
取付時の注意
SMAコネクタは手締めで固定してください。工具で締めると過大な力がかかり、コネクタを破損します。ケーブルからコネクタに荷重や曲げの力がかからないようにしてください。
アプリケーション
食品加工工場
IP69K等級の設計により、高圧水・強力な洗浄剤・厳格な衛生管理に耐えます。円偏波のためタグの向きの自由度が高く、タグの向きを制御できない食品の製造ラインや組立ラインにも適しています。
クリーンルーム
IP69K等級で高圧洗浄に耐え、厳しい衛生基準に対応します。150×150mmのフットプリント、円偏波、読取距離4m（代表値）により、クリーンルーム内の資産追跡や在庫管理に使えます。
廃棄物管理
IP69K等級で、高圧洗浄が必要になる恒久的な屋外設置に適しています。ABS樹脂の筐体は腐食せず、洗浄剤での清掃も可能です。約100°のビーム幅により、RFID対応のごみ収集容器に投入されるタグ付き資産を読み取りやすく、小型のため収集車への設置も容易です。
詳細仕様
| 仕様 | |
|---|---|

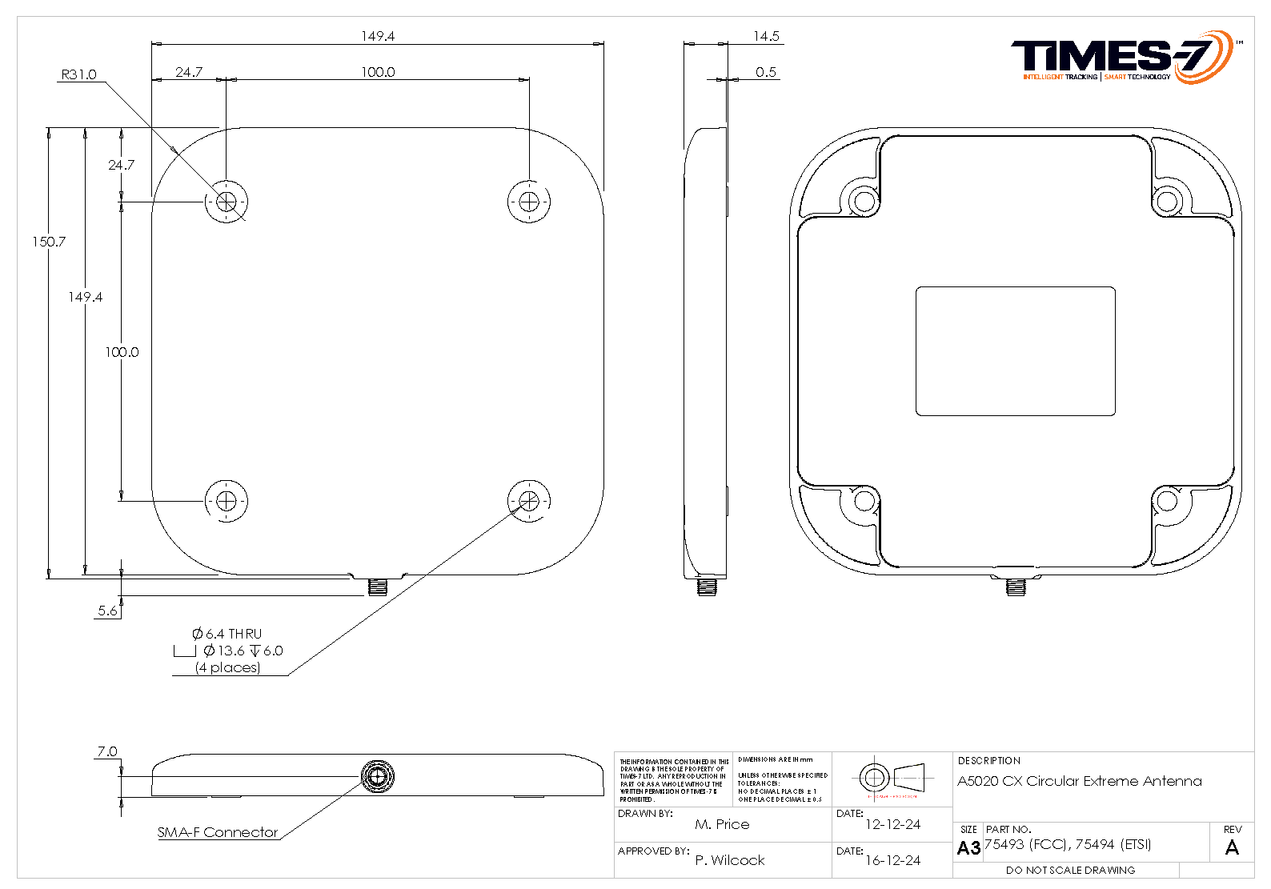

| 寸法（長さ×幅×厚さ） | 150 × 150 × 14 mm |
| 梱包寸法 | 180 × 155 × 25 mm |
| 重量 |
正味 0.23 kg 総重量 0.28 kg |
| レドーム材質・色 | 難燃性・耐UVのグレーABS |
| 保護等級 | IP69K |
| 動作・保管温度 | -30℃～+65℃ |
| 取付 | フラッシュマウント、または4つの取付穴による100 × 100 mm VESAマウント |
| コネクタ | SMAメス（ジャック）、側面 |
| 周波数帯 | 902-928MHz (FCC); 865～868MHz (ETSI) |
| 偏波 | 右旋円偏波（RHCP） |
| 利得（ファーフィールド） | 5.5 dBiC（代表値） |

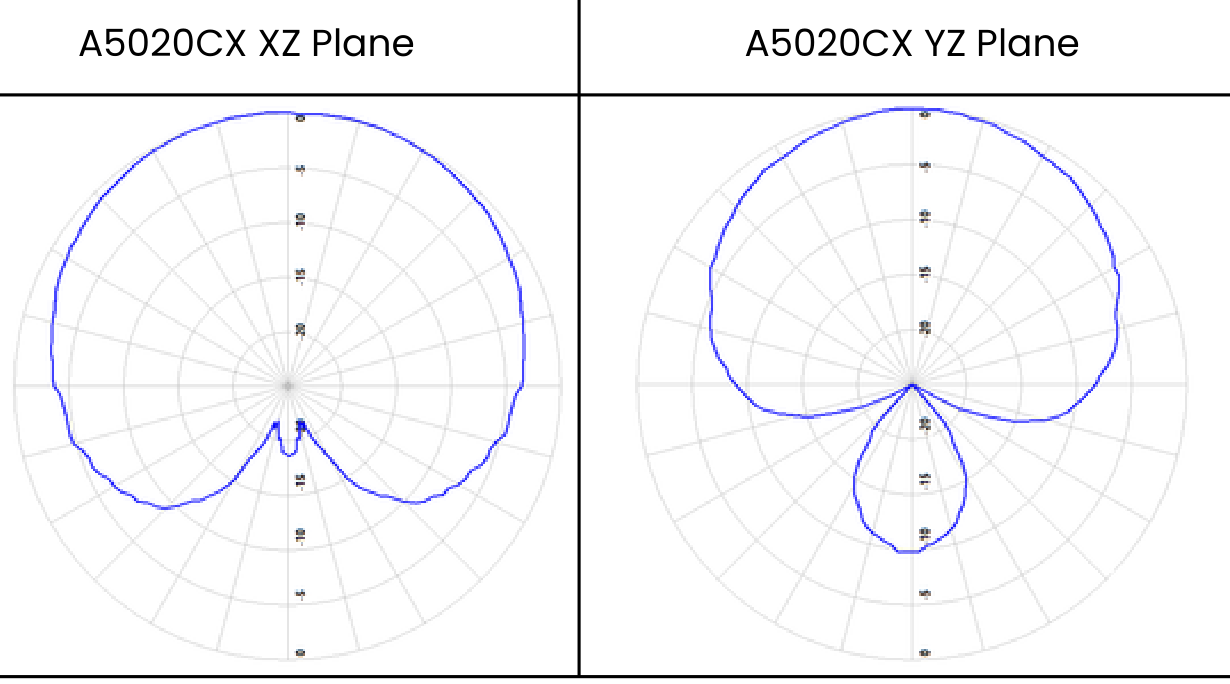

| 3dBビーム幅（ファーフィールド） | 両面とも105°（代表値） |
| VSWR | 1.4（代表値） |
| 前後比 | -10 dB（代表値） |
| 軸比 | 2 dB（代表値） |
| 公称インピーダンス | 50 Ω |
| 静電気保護 | あり（DC接地） |
| アンテナ検出 | 10 kΩ抵抗 |
| 最大入力電力 | 3 W |
| 品番（グレー） |
75493（FCC 902-928 MHz） 75494（ETSI 865-868 MHz） |
| オプション（別売） | |
| A5020 コネクタ保護バックプレート | 品番 72394（A5020 LP / CP / MR / NF / CX 対応） |
| ケーブル 2m（SMA - RPTNC） | T7 195 / 240 / 400（品番 71436 / 71782 / 72042） |
| ケーブル 4m（SMA - RPTNC） | T7 240 / 400（品番 71784 / 72043） |
| ケーブル 6m（SMA - RPTNC） | T7 240 / 400（品番 71904 / 72044） |
| ケーブル 8m（SMA - RPTNC） | T7 240 / 400（品番 71788 / 72045） |
* 記載された外観、仕様等は予告なく変更する場合があります。
