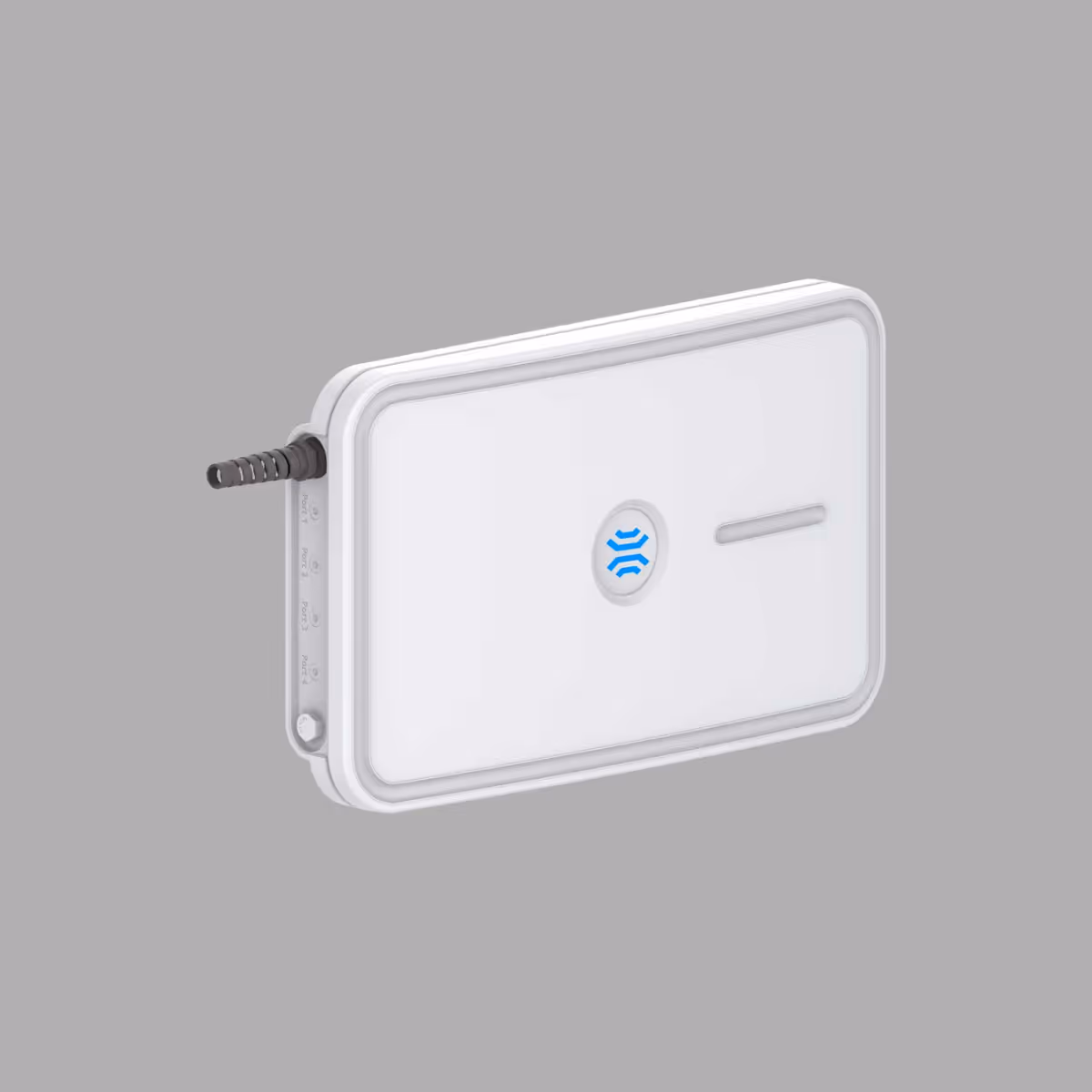

エンクロージャー付きAdvantenna-SP12
エンクロージャー付きAdvantenna-SP12は、480×290×72mm、2315gのIP67防水UHF RFIDアンテナです。アンテナ本体417×207×11.7mm、385g。9.2-9.6dBiC高利得、円偏波。カーテンビーム40°×70°。VSWR 1.5:1未満（標準）。50Ω SMAコネクタ。天井ボールジョイント付き梱包対応。-20～+60℃動作。RFIDポータル、トンネル、トラッキングに最適。
製品概要
製品概要
Advantenna-SP12は超軽量UHF帯RFIDアンテナで、非常に高い利得、円偏波、平面70°および40°のビーム幅を特徴とする放射パターンを備えています。
高利得、薄型形状、超軽量設計の組み合わせにより、このアンテナはRFIDポータル、RFIDトンネル、トラッキングシステムなど、多くのRFIDアプリケーションに最適です。
選ばれる理由
製品の特長
エンクロージャー保護
IP67準拠のエンクロージャー（480mm×290mm×72mm）にアンテナを収納。
カーテンビーム
40°×70°のカーテンビームで、RFIDポータル、RFIDトンネル、トラッキングシステムに適しています。
高利得性能
9.2-9.6 dBiCの高利得で、確実な読取を実現。
主なポイント
- IP67準拠のエンクロージャー付き（480×290×72mm）
- 9.2-9.6 dBiCの高利得性能
- 40°×70°のカーテンビームで効率的読取
- 天井ボールジョイント付き梱包オプション
アプリケーション
- RFIDポータル
- RFIDトンネル
- トラッキングシステム
詳細仕様
| 仕様 | |
|---|---|
| 動作周波数 EUバージョン | 865 - 868 MHz (ETSI EN 302 208) |
| 動作周波数 USバージョン | 902 - 928 MHz (FCC part 15) |
| アンテナ技術 | パッチ |
| 放射パターン | カーテンビーム |
| 利得 EUバージョン | 9.5 dBiC（最大）、9.3 dBiC（標準）、6.6 dBiL |
| 利得 USバージョン | 9.6 dBiC（最大）、9.2 dBiC（標準）、6.8 dBiL |
| VSWR | < 1.5:1（標準） |
| ビーム幅（AZ/EL） | 40° / 70° |
| 前後比 | < -15 dB |
| サイドローブレベル | < -20 dB |
| 偏波 | 円偏波 |
| 軸比 EUバージョン |
ボアサイト時 0.2 dB ビーム幅3dB時 0.4dB（標準）、1.0dB（最大） |
| 軸比 USバージョン |
ボアサイト時 0.04 dB ビーム幅3dB時 0.5dB（標準）、1.2dB（最大） |
| 入力インピーダンス | 50 Ω |
| コネクタ | SMA内部直角、外部直角 |
| レギュレーション |
ROHS - EU Directive 2015/863 WEEE - EU Directive 2012/19/EU REACH - EC No 1907/2006 ETSI EN 302 208 |
| IP保護等級（エンクロージャー付き） | IP67 |
| 温度範囲 | -20℃～+60℃ |
| エンクロージャーなしコネクタを除くサイズ | 417 mm x 207 mm x 11.7 mm |
| エンクロージャー付きコネクタを除くサイズ | 480 mm x 290 mm x 72 mm |
| エンクロージャーなしコネクタアンテナ重量 | 385 g |
| エンクロージャー付きアンテナ重量 |
2315 g 3385 g（梱包・天井ボールジョイント付き） |
* 記載された外観、仕様等は予告なく変更する場合があります。

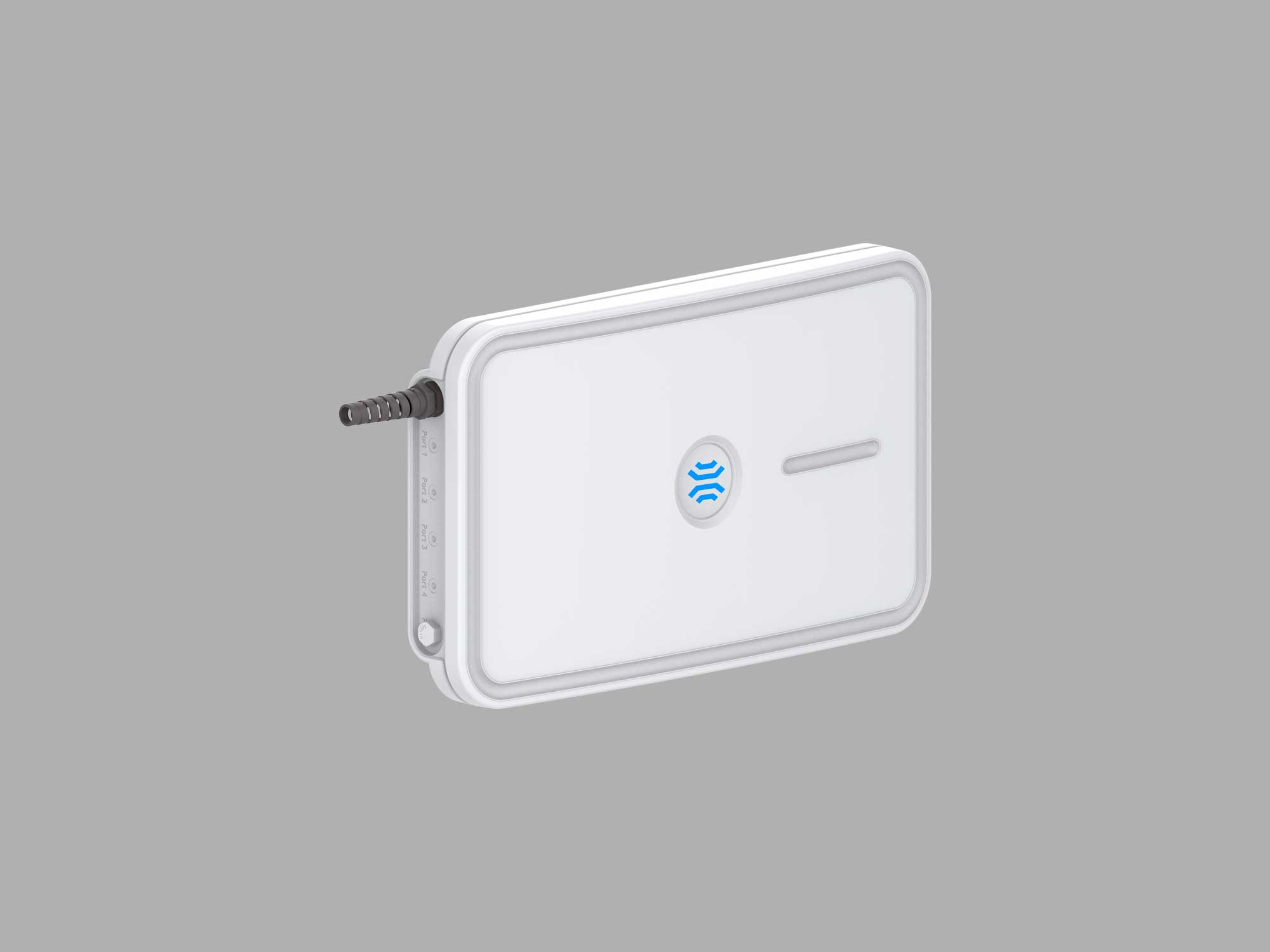

ギャラリー
