R7100C lepton7
easy2read ©製品ラインの組み込みリーダーであるLepton7 (モデル R7100C) は、低電力、高性能RAIN RFIDアプリケーション向けの超コンパクトなリーダーです。RAIN RFID (UHF EPC Class1 Gen2、ISO 18000-63) 準拠。超コンパクトサイズ。
製品概要
製品の特長
easy2read ©製品ラインの組み込みリーダーであるLepton7 (モデル R7100C) は、低電力、高性能RAIN RFIDアプリケーション向けの超コンパクトなリーダーです。
10dBm ～ 30dBm のプログラム可能な出力により、リーダーは5メートル以上の距離でタグを検出できます（アンテナとタグにより異なります）。
消費電力が低いため、このモジュールはバッテリ駆動のデバイスに簡単に統合できるように特別に設計されています。
モジュールはImpinj E710リーダーチップを搭載し、高速の読み取り速度を実現し、高密度リーダーおよび高密度タグ環境で使用してトップクラスの定格性能を実現できます。
デバイスのコンパクトさと表面実装技術により、Lepton7を新しい小型の産業用ハンドヘルド、スマートフォンアクセサリ、およびその他の小型デバイス内に埋め込むことができます。
Lepton7は、ヨーロッパと米国の両方の電波規制に準拠しています。
マルチリージョン機能で、さまざまな地域への準拠が必要なデバイスへの統合に最適です。
Lepton7は、Impinj RS1000およびRS500とピン互換であり、CAEN RFID Hadronミニモジュールと互換性があり、これらのデバイスの完全な代替品となります。
主なポイント
- RAIN RFID (UHF EPC Class1 Gen2、ISO 18000-63) 準拠
- 超コンパクトサイズ
- シリアルインターフェース (TTL レベル)
アプリケーション
- アクセス制御
- イベント管理と登録
- 展示会
- ソーシャルネットワーキング
- 健康記録
詳細仕様
| 仕様 | |
|---|---|
| 周波数範囲 | 865.600÷867.600 MHz (ETSI EN 302 208 v. 3.3.1)<br> 902÷928 MHz (FCC パート 15.247) |
| RFパワー | 10dBm ～ 30dBm (10mW ～ 1W) で設定可能 |
| 受信感度 | -85dBm - 10%PER、20dB アンテナ RL @ 30dBm 出力を想定 |
| アンテナVSWR要件 | < 2:1 で最適なパフォーマンスを実現 |
| アンテナコネクタ | 1つのピンに50オームのモノスタティックRFポート |
| 周波数公差 | 全温度範囲で±10ppm |
| チャンネル数 | 4 チャネル (ETSI EN 302 208 v. 3.3.1 に準拠)50ホッピングチャネル (FCC パート 15.247 に準拠) |
| 標準規格 | EPCクラス1Gen2 - ISO18000-63 |
| コネクティビティ | ・UARTシリアルポート:・ボーレート: 9.6 ～ 921.6 kbps、デフォルトは 115.2 kbps・データビット: 8・ストップビット: 1・パリティ：なし・フロー制御: なし3.3 VI/O 電圧レベル |
| I/O インターフェース | 4 I/O ライン 3.3 V レベルIout @ 8 mA max. |
| 電源 | DC4.75÷5.25V |
| 消費電力 | 1.4 A @ 5 V – RF 出力 = 30 dBmアイドルモードで 5 mA |
| 寸法 | (L) 32 x (W) 29 x (H) 4.1 mm |
| パッケージ型式 | 32ピン面実装モジュール（SMT対応） |
| 動作温度 | -20°C ～ +70°C |
| 重さ | 5.4g |
* 記載された外観、仕様等は予告なく変更する場合があります。

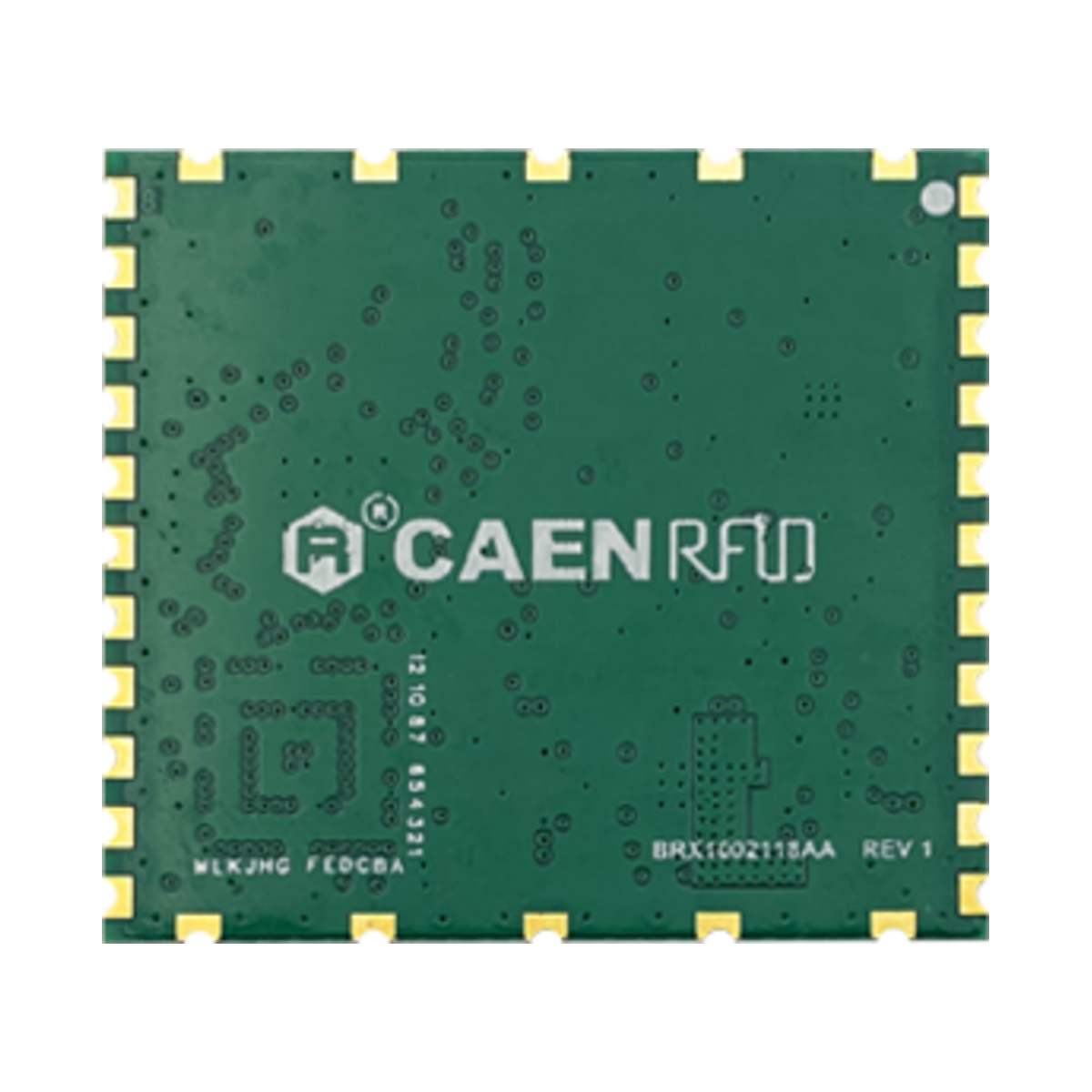

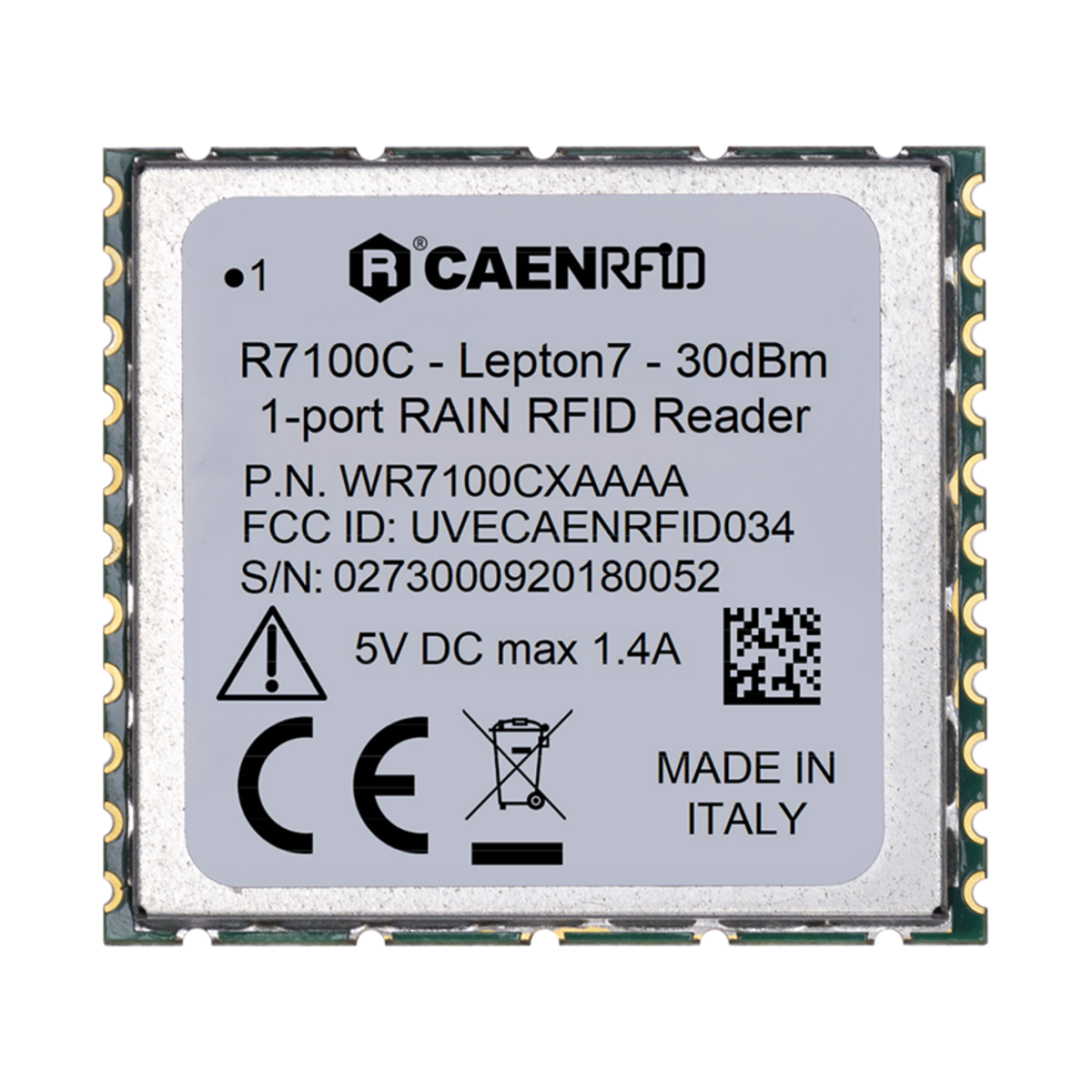

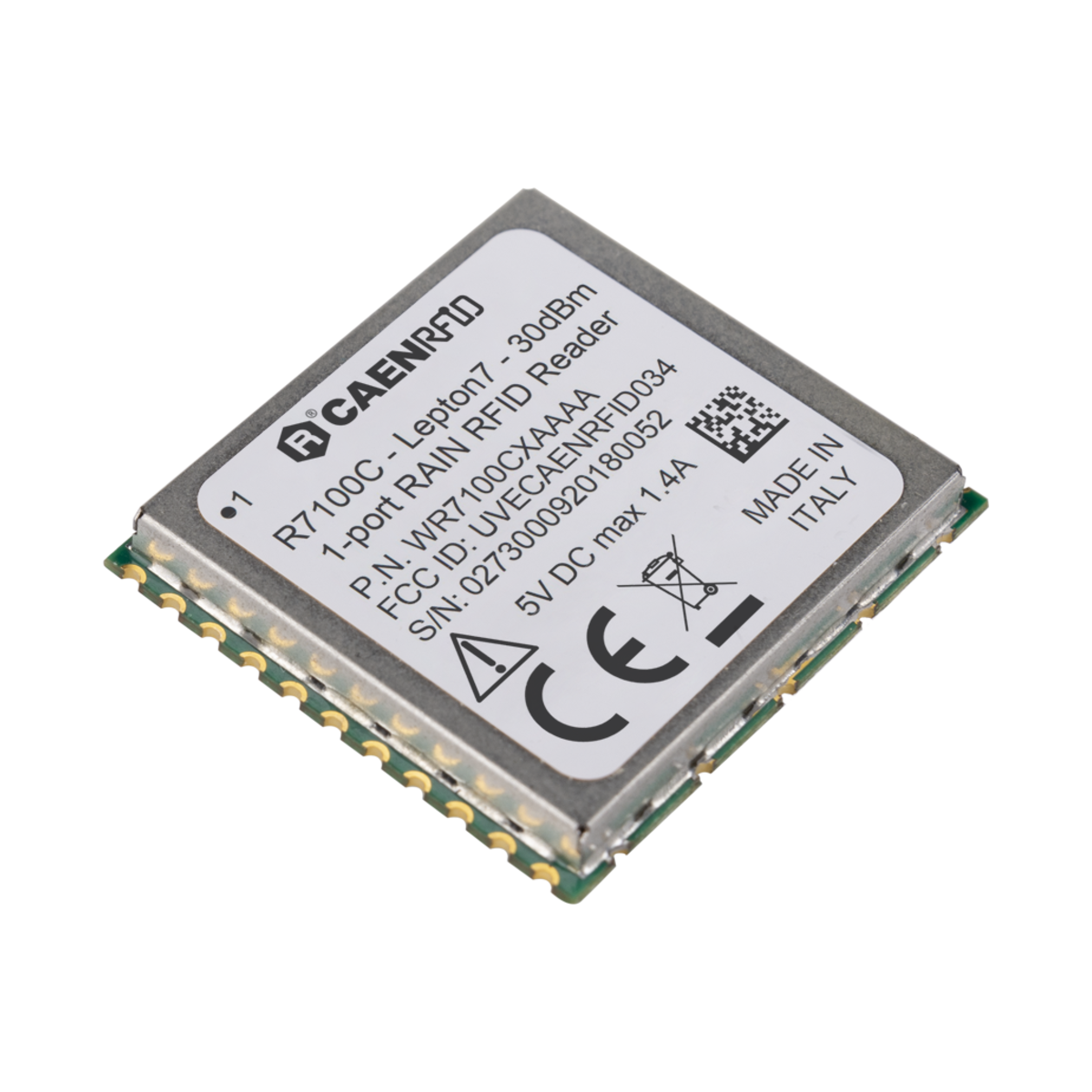

ギャラリー
デモソフト
Easy Controllerソフトウェア
ソフトウェア開発環境
API SDK
C、Java、J#/C#/Visual Basic .NETの3つのプログラミング言語に対応したアプリケーション・プログラム・インターフェース（API）を提供します。
Easy Controller
CAEN RFID Easy2readファミリーのRFIDソフトウェア。このソフトウェアですべてのCAEN RFIDリーダーをシンプルかつ簡単に制御および設定することができます。
easy2read プロトコル
AVP (Attribute Value Pair) スキーマに基づいた通信プロトコルのメッセージ形式
