Higgs3 ALN-9662-FWRWA、HiggsEC ALN-9862-WRW、Higgs9 ALN-9962-WRW
Alien Technology社の「Short」は、アンテナサイズ70×17mm（ウェットインレイはALN-9662／ALN-9862が73.5×21.2mm、ALN-9962が73.5×20.2mm）のUHF帯パッシブRFIDインレイシリーズです。搭載チップ別にHiggs3のALN-9662、HiggsECのALN-9862、Higgs9のALN-9962の3型番を展開。EPCメモリはALN-9662が96〜480bit、ALN-9862が128bit、ALN-9962が96〜496bit（ユーザーメモリ最大688bit）と、必要なメモリ容量に応じて選択できます。ISO/IDカード、出荷ラベル、倉庫管理、資産管理、アパレル下げ札など幅広い用途に対応します。
製品概要
製品概要

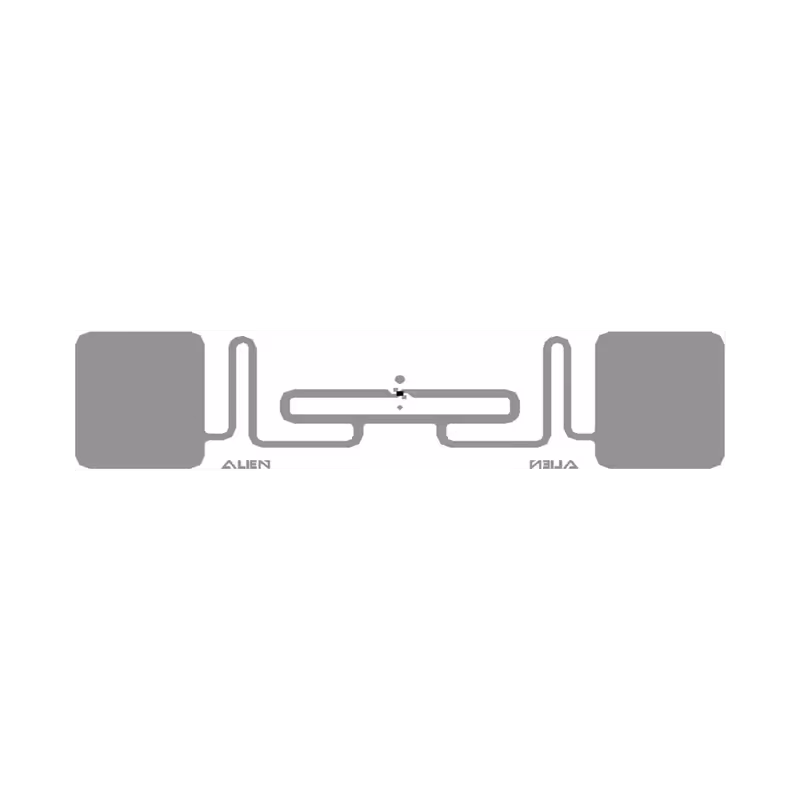

「Short」は、Alien Technology社が提供するアンテナサイズ70×17mmのUHF帯パッシブRFIDインレイシリーズです。搭載ICの世代別に、Higgs3のALN-9662、HiggsECのALN-9862、Higgs9のALN-9962の3型番をラインアップしています。RFIDアライアンスの製品一覧では「SH」の略称で掲載されている形状です。各型番ともドライ（アンスリット／スリット）ロールと、クリア／ホワイトのウェットインレイの4形態で供給され、EPCglobal Gen2（V1.2.0）およびISO/IEC 18000-6Cに準拠。920MHz・1Wリーダー使用時の読取距離の傾向値は約4m超で、IDカード用途を中心に、物流ラベルから資産管理まで幅広く使用できます。
型番と選び方
ALN-9662（Higgs3）は512bitユーザーメモリと64bitユニークTIDを備え、書込サイクルは100,000回（25℃時）です。ALN-9962（Higgs9）はEPC最大496bit・ユーザーメモリ最大688bitの計1024bit NVMを持つ大容量モデルで、チップ単体の読取感度は最大-20dBm、書込感度は最大-18dBm（2.15dBiダイポールアンテナ時）。BlastWrite／QuickWriteによる一括エンコードにも対応します。ALN-9862（HiggsEC）はEPC 128bit（公称96bit）・ユーザーメモリ128bitの構成で読取感度は最大-20dBm、データシートには適切なアンテナ使用時で最大13mの動作レンジが記載されています。HiggsEC／Higgs9世代の書込サイクルは200,000回（25℃時）です。大容量メモリが必要ならALN-9962、64bitユニークTIDや512bitユーザーメモリが必要ならALN-9662、公称96bitのEPC運用で十分な場合はALN-9862が候補になります。
選ばれる理由
グローバル対応のEPC Gen2準拠設計
EPCglobal Gen2（V1.2.0）およびISO/IEC 18000-6Cに準拠し、世界各国のUHF帯RFID周波数で動作します（ALN-9662／ALN-9962は840–960MHz、ALN-9862は860–960MHz）。各型番とも高歩留まり・大容量のドライ／ウェットインレイロールで供給され、大量生産のコンバーティング工程に対応します。
世代ごとに選べるメモリ構成
Higgs3搭載のALN-9662は96〜480bitのEPCと512bitユーザーメモリ（計800bitの不揮発性メモリ）、Higgs9搭載のALN-9962は96〜496bitのEPCと最大688bitユーザーメモリ（計1024bit NVM）、HiggsEC搭載のALN-9862は128bit EPC＋128bitユーザーメモリを備えます。ユーザーメモリはBlock Perma-Lockおよびリードパスワード保護（ALN-9662は64bitブロック単位、ALN-9862／ALN-9962は32bitブロック単位）に対応します。
高速エンコードと偽造防止機能
Higgs9はBlastWrite／QuickWriteによる一括高速エンコードに対応し、Higgs9・HiggsECはSentinel Memory（シングルビットエラーの検出・修復、ダブルビットエラーの検知）を搭載。全世代でDynamic Authenticationによるアンチクローン・偽造防止をサポートします。Higgs3搭載のALN-9662には書換不能なユニーク64bitシリアル番号が出荷時に書き込まれており、真贋判定に活用できます。
アプリケーション
IDカード・アパレル下げ札
ISO/識別カードへの組み込みに適した形状で、RFIDアライアンスの製品一覧でも本形状（SH）の用途としてIDカードが挙げられています。アパレルの下げ札（ハングタグ）や量販店・アパレル分野の個品管理にも使用できます。
物流・倉庫管理
段ボールケースやパレットカード、出荷ラベルへの貼付に対応し、倉庫管理（ウェアハウスマネジメント）での入出荷・在庫管理に活用できます。
資産管理・ファイル管理
汎用の資産タギングから全社規模の資産管理まで対応します。ファイルフォルダーラベルやプラスチックへの貼付（ALN-9662）、読み取りが難しい素材・物品のトラッキング（ALN-9862）にも使用されます。
詳細仕様
| 基本仕様 | |
|---|---|
| インレイ名 |
ALN-9662 Short Inlay ALN-9862 Short Inlay (Higgs-EC) ALN-9962 “Short” Inlay |
| 型番（対応チップ） |
ALN-9662（Higgs3） ALN-9862（HiggsEC） ALN-9962（Higgs9） |
| タグ方式 | UHF帯パッシブ |
| チップ仕様（Higgs3：ALN-9662） | |
| アンテナサイズ | 70.0 × 17.0 mm |
| ダイカットサイズ（ウェットインレイ） | 73.5 × 21.2 mm |
| EPCメモリ | 96〜480bit |
| ユーザーメモリ | 512bit |
| TIDメモリ | 32bit（ユニークTID 64bit） |
| 書込サイクル | 100,000回（25℃時） |
| チップ仕様（HiggsEC：ALN-9862） | |
| アンテナサイズ | 70.0 × 17.0 mm |
| ダイカットサイズ（ウェットインレイ） | 73.5 × 21.2 mm |
| EPCメモリ | 128bit |
| ユーザーメモリ | 128bit |
| TIDメモリ | 32bit（ユニークTID 48bit） |
| 書込サイクル | 200,000回（25℃時） |
| チップ仕様（Higgs9：ALN-9962） | |
| アンテナサイズ | 70.0 × 17.0 mm |
| ダイカットサイズ（ウェットインレイ） | 73.5 × 20.2 mm |
| EPCメモリ | 96〜496bit |
| ユーザーメモリ | 最大688bit |
| TIDメモリ | 32bit（ユニークTID 48bit） |
| 書込サイクル | 200,000回（25℃時） |
| RF特性 | |
| 周波数帯 |
ALN-9662／ALN-9962：840–960MHz ALN-9862：860–960MHz |
| プロトコル | EPCglobal Gen2（V1.2.0）/ ISO/IEC 18000-6C準拠 |
| 読取距離目安 | >約4m（920MHz・1Wリーダー使用時の傾向値） |
* 記載された外観、仕様等は予告なく変更する場合があります。
