HiggsEC ALN-9840-WRW、Higgs9 ALN-9940-WRW

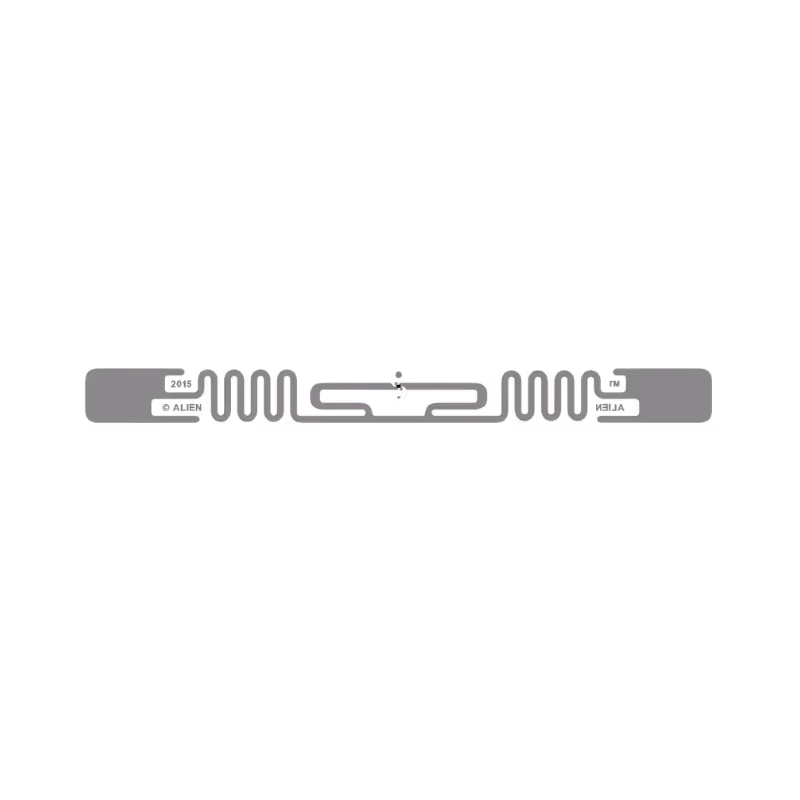

Alien Technology社のSquiggleは、アンテナサイズ94.8×8.1mm、ウェットインレイのダイカットサイズ98.2×12.3mmの細長い形状を持つUHF帯パッシブRFIDインレイです。現行ラインアップはHiggsECチップ搭載のALN-9840とHiggs9チップ搭載のALN-9940の2世代で、ALN-9840は512bit NVRAM（EPC 128bit・ユーザーメモリ128bit）、ALN-9940は1024bit NVRAM（EPC 96〜496bit・ユーザーメモリ最大688bit）を備えます。QuickWrite/BlastWriteによる高速一括エンコードに対応し、パレット・ケース・段ボール箱の管理、倉庫管理、企業全体の資産管理、量販小売・アパレルなど幅広い用途で使用されています。
製品概要
製品概要
Squiggleは、Alien Technology社の細長い形状のUHF帯パッシブRFIDインレイです。アンテナサイズは94.8×8.1mm、ウェットインレイのダイカットサイズは98.2×12.3mmで、両型番共通です。現行ラインアップはHiggsECチップ搭載のALN-9840とHiggs9チップ搭載のALN-9940の2世代です。供給形態は、ドライ未スリットロール（-R）、ドライスリットロール（-SR）、透明ウェットインレイ（-WRC）、白色ウェットインレイ（-WRW）の4種で、-WRWには熱転写印字可能な白色フィルムオーバーレイが付いています。パレット・ケース・段ボール箱の管理をはじめ、倉庫管理や資産管理などの用途で使用され、920MHz・1Wリーダー使用時の読取距離の傾向値は約5mです。
型番と選び方
ALN-9840（HiggsEC）は512bitのNVRAMメモリを持ち、EPC 128bit・ユーザーメモリ128bitの構成です。データシートには、適切なアンテナ使用時に最大13mの読取レンジと記載されています。ALN-9940（Higgs9）は1024bitのNVRAMメモリを持ち、EPC 96〜496bit・ユーザーメモリ最大688bitと、より多くのデータをタグに書き込めます。チップの読取感度は両者とも-20dBm、書込感度はHiggsECが-17dBm、Higgs9が-18dBm（いずれも2.15dBiダイポールアンテナ条件）で、書込サイクルはどちらも200,000回（25℃時）です。EPCの拡張エンコードや大容量ユーザーメモリが必要な場合はALN-9940を、標準的な96bit EPC運用にはALN-9840をご検討ください。
選ばれる理由
Higgs9搭載モデルは1024bitの大容量メモリ
ALN-9940が搭載するHiggs9チップは1024bitのNVRAMメモリを備え、EPCメモリは96〜496bit、ユーザーメモリは最大688bitまで利用できます。ユーザーメモリは32bitブロック単位でのBlock Perma-Lockおよび読取パスワード保護に対応します。
QuickWrite / BlastWriteによる高速一括エンコード
HiggsEC・Higgs9のいずれのチップも、QuickWrite/BlastWriteによる高速書込・一括エンコードに対応します。また、複製・偽造防止技術のDynamic Authenticationを備えています。
Sentinel Memoryによるデータ品質の保護
HiggsEC・Higgs9の両チップは、シングルビットエラーを検出・修復し、ダブルビットエラーを検知するSentinel Memoryを搭載しており、メモリのデータ品質を保護します。
詳細仕様
| 基本仕様 | |
|---|---|
| インレイ名 |
ALN-9840 Squiggle Inlay（Higgs-EC） ALN-9940 "Squiggle" Inlay |
| 型番（対応チップ） |
ALN-9840（HiggsEC） ALN-9940（Higgs9） |
| タグ方式 | UHF帯パッシブ |
| 外形寸法 | |
| アンテナサイズ | 94.8 × 8.1 mm |
| ダイカットサイズ（ウェットインレイ） | 98.2 × 12.3 mm |
| チップ仕様（HiggsEC：ALN-9840） | |
| EPCメモリ | 128bit |
| ユーザーメモリ | 128bit |
| TIDメモリ | 32bit（ユニークTID 48bit） |
| 書込サイクル | 200,000回（25℃時） |
| チップ仕様（Higgs9：ALN-9940） | |
| EPCメモリ | 96〜496bit |
| ユーザーメモリ | 最大688bit |
| TIDメモリ | 32bit（ユニークTID 48bit） |
| 書込サイクル | 200,000回（25℃時） |
| RF特性 | |
| 周波数帯 |
ALN-9840：860–960MHz ALN-9940：840–960MHz |
| プロトコル |
ALN-9840：EPCglobal Gen2（V1.2.0）/ ISO/IEC 18000-6C準拠 ALN-9940：GS1 Class 1 Gen 2（V1.2.0）/ ISO/IEC 18000-6C準拠 |
| 読取距離目安 | 約5m（920MHz・1Wリーダー使用時の傾向値） |
* 記載された外観、仕様等は予告なく変更する場合があります。
