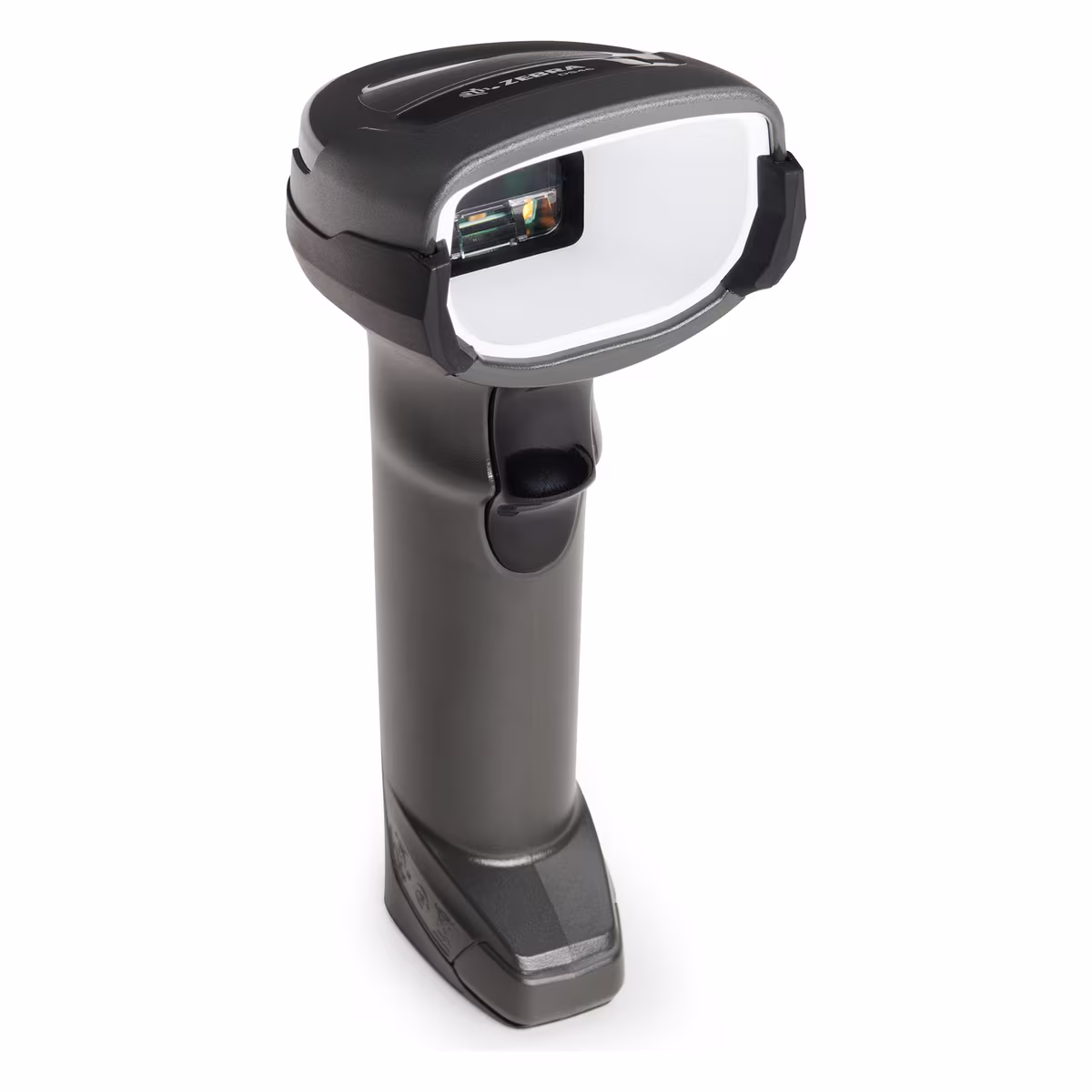

DS4678-XD コードレスハンドヘルドスキャナ
Zebra DS4678-XDは、電子製品製造現場向けDS4600シリーズのコードレス1D/2Dハンドヘルドスキャナです。本体寸法は16.8×6.6×10.7cm、重量225g。超密度焦点により、PCBやメモリチップなどに印刷された小さく高密度のバーコード（最小分解能Code 39 2.0mil、DataMatrix 4.0mil）から、ピックリストやカートンラベル上の4インチ幅のバーコードまで1台で読み取れます。照準は環状528nm真緑色LED、照明は温白色LED。Bluetooth 5.2（Class 1で100m）、2,500mAhバッテリで1回の充電あたり50,000回以上のスキャンが可能。触覚／振動フィードバック、IP52、1.8m落下耐性を備え、組立て、トレーサビリティ、品質保証、ピッキングなどの工程に適しています。
製品概要
DS4678-XD：電子製品の製造専用に作られたコードレススキャナ
コードレスのDS4678-XDは、電子製品の製造現場で見られる、プラスチックや金属製電子サブコンポーネントに印字された小さい高密度のバーコードから、ピックリストやカートンのラベル上の幅4インチのバーコードまで、あらゆるタイプのバーコードを読み取るよう特別に設計されています。このデバイスのバッテリは、1回の充電で50,000回以上のスキャンが可能です。
アプリケーション
電子製品の組立て・トレーサビリティ
PCBやメモリチップなど、プラスチックや金属の電子サブコンポーネントに印刷された小さな高密度のバーコードや、レーザー／ケミカルエッチングされたコードを読み取り、製品の組立てとトレーサビリティを支えます。
品質保証
触覚／振動やグッドデコードLEDで読み取り完了を即座に確認でき、騒音の多い生産ラインでも適切なコンポーネントを使用していることを確かめながら作業できます。
在庫・原料管理、補充、ピッキング
同じスキャナでピックリスト、カートンのラベル、荷物に記載された4インチ幅のバーコードも読み取れるため、生産ラインから荷受けエリアまで1台で対応できます。
特長
小さな高密度バーコードから超幅広バーコードまで
優れたスキャン性能でスムーズな生産ラインを実現
高密度のバーコードの読み取りが、かつてないほど簡単
騒音の多い生産ラインに適した触覚／視覚フィードバック
信頼できるフルシフト対応電力
コードレスイメージャの追跡とWi-Fiフレンドリーモード
詳細仕様
| DS4678-XD 製品仕様 | |
|---|---|
| 寸法（スキャナ） | 16.8cm（高さ）x 6.6cm（幅）x 10.7cm（奥行き） |
| 寸法（クレードル） | 標準クレードル／プレゼンテーションクレードル：7.1cm（高さ）x 8.4cm（幅）x 21.1cm（奥行き） |
| 重量 | スキャナ：225g、標準クレードル：201.3g、プレゼンテーションクレードル：184.3g |
| 入力電圧範囲 | 標準／プレゼンテーションクレードル：4.7～5.5VDCホスト電力、10.8～13.2VDC外部電源 |
| 公称電圧（5.0V）時の動作電流 | 標準／プレゼンテーションクレードル：470mA（定格）標準USB、743mA（定格）12V |
| カラー | トワイライトブラック |
| 対応ホストインターフェース | USB、RS232、TGCS (IBM) 46XX over RS485 |
| 対応キーボード | 90以上の国際キーボードに対応 |
| ユーザーインジケータ | ダイレクトデコードインジケータ、グッドデコードLED、背面ビューLED、ビープ音（音色と音量を調整可能）、触覚／振動 |
| 性能特性 | |
| 光源 | 照準パターン：環状528nm真緑色LED |
| 照明 | 温白色LED（2個） |
| イメージャ読み取り範囲 | 34° H x 21.6° V（公称） |
| イメージセンサー | 1280 x 800ピクセル |
| 最小印刷コントラスト | 15％の最小反射率差 |
| スキュー／ピッチ／回転 | +/- 60°、+/- 60°、0°～360° |
| 対応グラフィックフォーマット | 画像はビットマップ、JPEG、TIFFでエクスポート可能 |
| シンボルデコード機能 | |
| 1D | Code 39、Code 128、Code 93、Codabar/NW7、Code 11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32（イタリアの医薬品コード） |
| 2D | PDF417、MicroPDF417、Composite Codes、TLC-39、Aztec、Data Matrix、DotCode、Dotted DataMatrix、Maxicode、QRコード、MicroQR、Han Xin、郵便番号、SecurPharm |
| 最小分解能 | Code 39：2.0mil、DataMatrix：4.0mil |
| 動作環境 | |
| 動作温度 | 0℃～50℃ |
| 保管温度 | -40℃～70℃ |
| 湿度 | 相対湿度5％～95％（結露なきこと） |
| 耐落下衝撃性能 | 1.8mの高さからコンクリート面への複数回落下後、動作可能 |
| 耐転倒衝撃性能 | 0.5mの高さから2,000回の転倒後、動作可能 |
| 防水防塵性能 | IP52 |
| ESD | スキャナ／標準クレードル／プレゼンテーションクレードル：EN61000-4-2に従ったESD、±15kV大気放電、±8kV直接放電、±8kV間接放電 |
| 耐周辺光 | 0～10,000フットキャンドル／0～107,000ルクス |
| ワイヤレスPAN | |
| Bluetooth | Standard Bluetooth Version 5.2 with BLE：Class 1 100mおよびClass 2 10m、シリアルポートとHIDプロファイル |
| 調節可能電力 | Class 1：出力電力を最低2dbmから8段階で調節可能、Class 2：出力電力を最低0dbmから8段階で調節可能 |
| バッテリ | |
| タイプ | リチウムイオン、アセットレポート付き |
| 容量 | 2,500mAh |
| フル充電時のスキャン回数 | 50,000回 |
| 充電時間（0の状態から満充電まで） | 外部12Vで2時間15分、外部5Vで4時間30分、BC1.2 USBで3時間、標準USBで7時間45分 |
| デコード範囲（標準値） | |
| Code 128：2mil | 0.8cm～5.8cm |
| Code 128：3mil | 0cm～8.8cm |
| Code 128：15mil | 10.7cm～21.8cm |
| Code 39：2mil | 0.5cm～7.6cm |
| Code 39：3mil | 0cm～9.6cm |
| Code 39：5mil | 0cm～13.2cm |
| PDF 417：4mil | 0cm～8.4cm |
| PDF 417：5mil | 0cm～9.6cm |
| PDF 417：6.6mil | 0cm～11.4cm |
| UPC：13mil（100％） | 0cm～21.5cm |
| Datamatrix：4mil | 0.5cm～7.1cm |
| Datamatrix：5mil | 0cm～8.6cm |
| Datamatrix：10mil | 0cm～12.2cm |
| QRコード：10mil | 0cm～11.4cm |
| 注記 | 印刷解像度、コントラスト、周辺光に依存 |
| ユーティリティおよびメンテナンス | |
| 123Scan | スキャナのパラメータをプログラミング、ファームウェアをアップデート、スキャンしたバーコードデータおよび印刷レポートを提示 |
| スキャナSDK | マニュアル、ドライバ、テストユーティリティ、サンプルソースコードを含むフル機能のスキャナアプリケーションを生成 |
| SMS（スキャナ管理サービス） | Zebraのスキャナを遠隔で管理し、その資産情報を要求 |
| 準拠規格 | |
| 環境 | 2011/65/EU、EN 50581:2012およびEN IEC 63000:2018 |
| 電気安全規格 | UL 60950-1 Second Edition、CAN/CSA-C22.2 No. 60950-1-07、EN 60950-1:2006/A2:2013、IEC 60950-1:2005/A2:2013、IEC 62368-1 (ed.2)、EN 62368-1:2014 |
| LED安全規格 | IEC 62471:2006 (Ed.1.0)、EN 62471:2008 |
| EMI/RFI | FCC: 47 CFR Part 15、Subpart B、Class B、ICES-003 Issue 6、Class B、EN 55032、Class B、EN 55024、EN 55035、EN 60601-1-2:2015、IEC 60601-1-2:2014 |
| アクセサリ | |
| DS4600-XD用アクセサリ | グースネック型インテリスタンド、カップ、標準クレードル、プレゼンテーションクレードル |
| 保証 | |
| 保証期間 | DS4678およびCR8178：出荷日から3年間（Zebraのハードウェア保証条項による。電子製品製造現場向けDS4600シリーズのスペックシート記載） |
| 推奨サービス | Zebra OneCareセレクト、Zebra OneCareエッセンシャル、Zebra OneCareバッテリメンテナンス |
* 記載された外観、仕様等は予告なく変更する場合があります。
