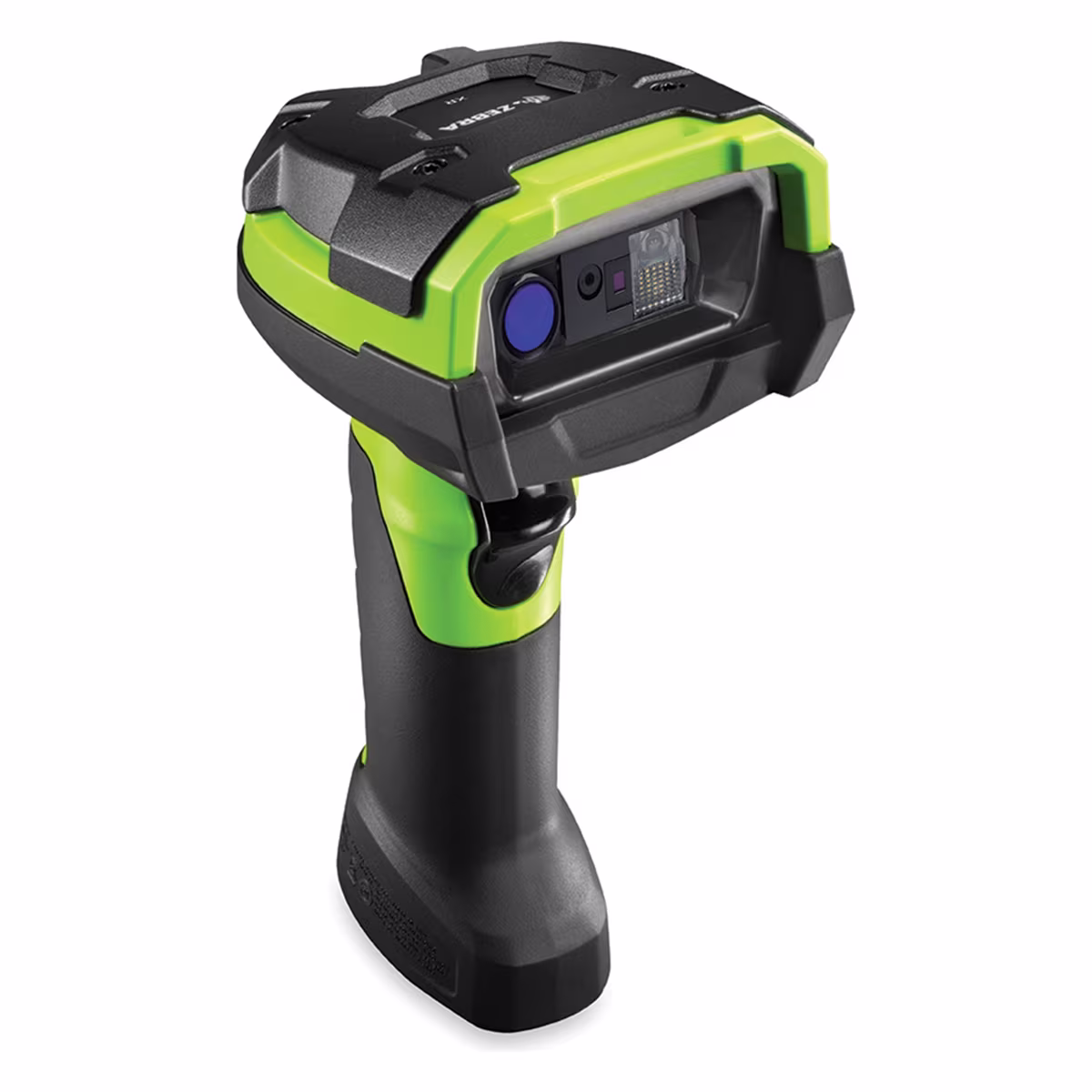

Zebra DS3600-XR 超高耐久性スキャナインダストリアルグリーンの筐体と緑色レーザー照準

DS3608-XR 超高耐久性スキャナ

Zebra DS3608-XRは、DS3600シリーズの超高耐久性コード付き1D/2Dスキャナです。寸法は18.5×7.6×13.2cm、重量308g。実績あるDS3600-ERの耐久性を保ちながらスキャン範囲を40％以上拡大し、2インチ／5cmの至近距離から105フィート／32m離れたバーコードまで読み取れます。近接用1,280×800と遠方用1,920×1,080ピクセルのイメージセンサー、IntelliFocusテクノロジー、520nm緑色レーザー照準を搭載。IP65/IP68、室温で3.0m落下、1.0mから7,500回の転倒耐性、-30℃～50℃動作。USB／RS232／キーボードウェッジに加え工業用イーサネットにも対応し、スキャナの保証期間は3年間です。

見積を依頼

製品概要

DS3608-XR：業界最長のスキャン範囲のバーコードスキャナ

DS3600-XRは、DS3600-ERの機能に基づき、広範囲パフォーマンスの新たな基準を打ち立てています。より広いスキャン範囲で1D/2Dバーコードを読み取り、緑色のレーザー照準により、さまざまな距離や照明条件下でのスキャンをより簡単かつ正確に実行できます。DS3608-XRはそのコード付きモデルです。

アプリケーション

倉庫業務

在庫管理、ピッキング、梱包、荷受け、棚入れ、出荷、返品処理、クロスドッキングに。手元のピックリストから倉庫ラックの最上段のラベルまで、フォークリフトから降りずに同じスキャナで読み取れます。

製造・流通

供給ライン補充、品質管理、追跡とトレース、WIP（仕掛品）、部品の追跡に対応。Network Connectにより工業用イーサネットネットワークへ直接接続できます。

屋外・冷凍環境

港湾、車両基地、材木置き場などの屋外や冷凍庫内でも使用できる設計。緑色レーザー照準は直射日光の下でも最大3mの視認性を備えます。

特長

近くても遠くてもスキャン可能な、クラス随一の読み取り範囲

2インチ／5cm未満から105フィート／32m以上までの距離でバーコードをキャプチャ可能。Zebraによれば同クラスの他社製品より25％以上広い範囲で、一般的な2Dバーコードで約40％速いスキャンを実現します。

IntelliFocusテクノロジーとPRZMインテリジェントイメージング

Zebra独自のIntelliFocusテクノロジーがスキャン範囲全体でさまざまな照明条件下に最適化。PRZMにより、傷、汚れ、印刷不良、高密度、収縮フィルムや霜で覆われたバーコードも読み取ります。

高い可視性を備えた緑色レーザー照準

幅広のクロスヘアパターンの緑色レーザー照準は、赤い照準ドットより最大7倍視認性が高く、屋内のデコード範囲全体と直射日光下で最大10フィート／3mの視認性を備えています。

超高耐久性 — クラス最高レベルの壊れにくい設計

10フィート／3mの高さからコンクリート面に落下し、7,500回転倒しても動作可能。IP65/IP68デュアルシーリングで噴流にも完全な水没にも耐え、極度の熱、冷気、湿気に耐える設計で冷凍庫の中でも使用できます。

業務用イーサネットネットワークに瞬時に接続

Zebraの自動化用Network Connectにより、サードパーティの変換装置を使用せずにスキャナとメーカーの業務用イーサネットネットワーク間のシームレスな接続を実現。セキュリティを向上させ、複雑さを軽減します。

Label Parse+とMDFで在庫管理を効率化

Label Parse+でGS1ラベルのバーコードデータを即座に読み取って解析。MDF（マルチコードデータフォーマッティング）ではスキャントリガーを1回押すだけで最大20のバーコードを読み取り、必要なものだけを適切な順番で送信できます。

詳細仕様

DS3608-XR 製品仕様
寸法	18.5cm（高さ）x 7.6cm（幅）x 13.2cm（奥行き）
重量	308g
入力電圧範囲	ホスト電力：最小4.5VDC、最大5.5VDC、外部電源：最小11.4VDC、最大12.6VDC
動作電流	近：360mA（RMS定格）、遠：450mA（RMS定格）
スタンバイ電流	100mA（RMS定格）
カラー	インダストリアルグリーン
対応ホストインターフェース	USB、RS232、キーボードウェッジ、工業用イーサネット：EtherNet/IP、Profinet、Modbus TCP、標準TCP/IP
FIPSのセキュリティ認証およびTAA準拠	FIPS 140-3準拠の認証、貿易協定準拠（特定の構成が必要）
ユーザーインジケータ	ダイレクトデコードインジケータ、LED、ビープ音、振動
性能特性
画像キャプチャ	ベーシック
照準	520nmレーザー
照明	2個の温白色LED 2700K
イメージャ視野角	近：42.1°（水平）x 27°（垂直）、遠：14°（水平）x 7.9°（垂直）
イメージセンサー	遠方：1,920（水平）x 1,080（垂直）ピクセル、近接：1,280（水平）x 800（垂直）ピクセル
最小印刷コントラスト	25％の最小反射率差
スキュー／ピッチ／回転	スキュー：±60°、ピッチ：±60°、ロール：±360°
デコード機能
1D	Code 39、Code 128、Code 93、Codabar/NW7、Code 11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32（イタリアの医薬品コード）
2D	PDF417、MicroPDF417、Composite Codes、TLC-39、Aztec、Data Matrix、Maxicode、QRコード、MicroQR、Chinese Sensible (Han Xin)、郵便番号
Digimarc	デジタル透かし技術
IUID	IUID解析に対応、アプリケーションの要求に応じてIUID欄の読み取りと分離が可能
動作環境
動作温度	-30℃～+50℃
保管温度	-40℃～70℃
湿度	5％～95％（結露なきこと）
耐落下衝撃性能	室温で3.0mの高さからコンクリート面へ複数回の落下後、動作可能。-30℃～50℃で2.4mの高さからコンクリート面への複数回落下後、動作可能
耐転倒衝撃性能	1.0mの高さから7,500回の転倒後、動作可能
シーリング	IP65およびIP68、IECシーリング仕様に準拠
ESD	EN61000-4-2に従い、±25kV大気放電、±10kV直接放電、±10kV間接放電
耐周辺光	0～10,000フットキャンドル／0～107,639ルクス（直射日光）
デコード範囲（標準値）
100％ UPCA：13mil	3.3cm～3.7m
Code 128：10mil	5.6cm～2.6m
Code 128：15mil	5.3cm～4.1m
Code 128：40mil	最大10.5m（近距離側はバーコードの幅による）
Code 128：100mil	最大26.7m（近距離側はバーコードの幅による）
Code 39：5mil	3.3cm～1.4m
Code 39：7.5mil	3.3cm～2.2m
Code 39：20mil	5.1cm～5.5m
Code 39：40mil	最大12.5m（近距離側はバーコードの幅による）
Code 39：55mil 反射性	最大18.6m（近距離側はバーコードの幅による）
Code 39：100mil	最大32.0m（近距離側はバーコードの幅による）
Data Matrix：10mil	3.3cm～1.7m
Data Matrix：100mil	最大15.9m（近距離側はバーコードの幅による）
Data Matrix：200mil	最大30.5m（近距離側はバーコードの幅による）
QRコード：10mil	3.3cm～1.4m
注記	印刷解像度、コントラスト、周辺光に依存
ユーティリティおよびメンテナンス
123Scan	スキャナのパラメータをプログラミング、ファームウェアをアップデート、スキャンしたバーコードデータおよび印刷レポートを提示
スキャナSDK	マニュアル、ドライバ、テストユーティリティ、サンプルソースコードを含むフル機能のスキャナアプリケーションを作成
スキャナ管理サービス（SMS）	Zebraのスキャナを遠隔で管理し、その資産情報を照会
Network Connect	サードパーティの変換装置なしに、3600シリーズスキャナを業務用イーサネットネットワークにシームレスに直接接続
準拠規格
環境	RoHS EN 50581：2012
保証
保証期間	スキャナ：出荷日から3年間（Zebraのハードウェア保証条項による）
推奨サービス	Zebra OneCare Select、Zebra OneCare Essential
