Xplorer Downhole
販売終了
Xerafy Xplorer Downholeは、坑井資産追跡向け埋め込み式RFIDタグ。ø28×8.5mm、25g。ステンレス316L製、Alien Higgs 3搭載。読取距離最大1.5m。250℃耐熱、13,000psi耐圧、IP68/IP69K。石油・ガス産業向け。
選ばれる理由
埋め込み可能 - 金属に埋め込み
金属表面に埋め込む設計で、石油・ガスパイプや坑井機器などの金属資産に確実に取り付けることができます。φ28.30mm×6.50mmの穴を開けてハンマーで打ち込むだけの簡単設置です。
高温耐性 - 250℃の極限環境に対応
最大250℃の高温環境に耐え、動作温度は-40℃～+85℃。坑井環境特有の高温条件や過酷な屋外環境での長期使用に対応します。
超高圧対応 - 13,000 psi
ステンレス鋼316Lケースと高性能エンジニアリングポリマーにより、13,000 psi（89 MPa）の超高圧縮強度を実現。坑井環境特有の過酷な圧力条件でも安定した性能を発揮します。
耐薬品性 - 掘削液・硫化水素対応
掘削液や硫化水素を含む油圧液などの化学物質に対する優れた耐性を持ち、石油・ガス産業の坑井環境特有の過酷な化学条件でも長期間使用可能です。

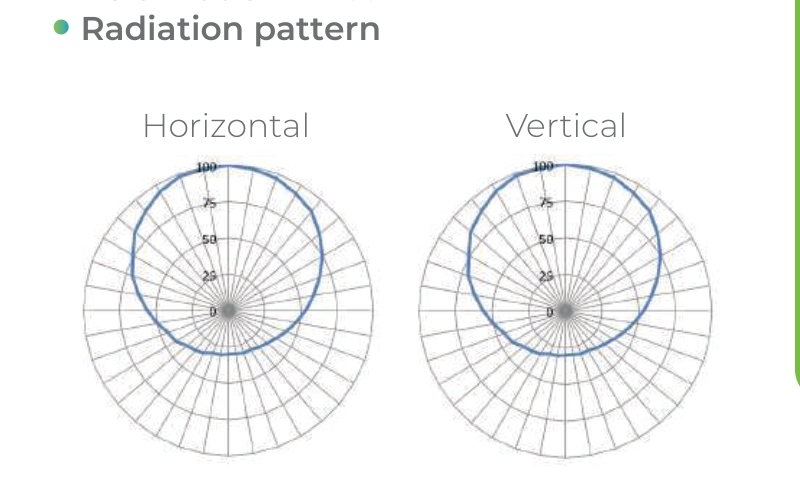

放射パターン
金属上のアンテナパターン（水平/垂直）
サイズ
物理仕様
- 材質：ステンレス鋼316L、高性能エンジニアリングポリマー
- 寸法：ø 28.30 mm × 8.50 mm
- 重量：25.40 g

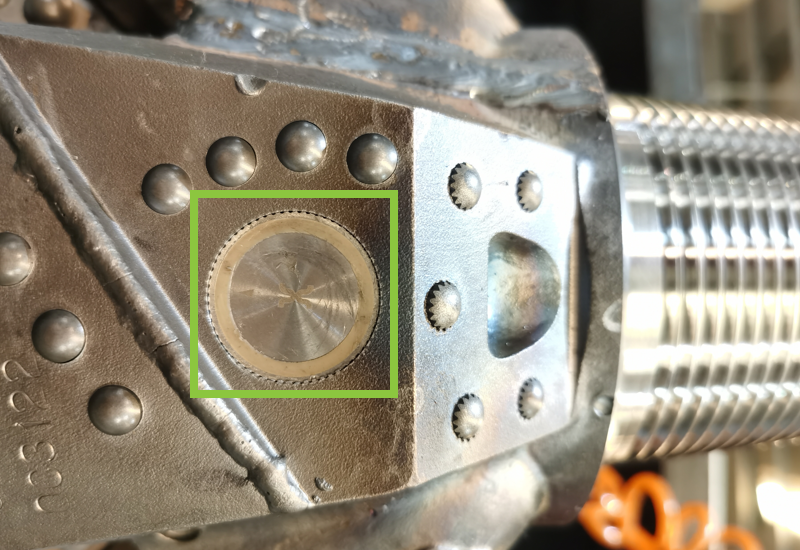

アプリケーション
使用想定場所
- 陸上および海上の石油パイプ管理
- 坑井資産の追跡
取付方法
取付オプション
- スナップイン（埋め込み）
取付手順
- 資産表面に穴を開けます。穴のサイズはø 28.30 mm ± 0.05 × 6.50 mm ± 0.10 mmに正確に制御する必要があります。直径28mmのドリルビットの使用を推奨します。
- タグを正しい向きで穴に配置します。最適な読取範囲を得るために、矢印マークを金属の空きスペースが長い側に向けます。
- タグの上にパンチピンを置き、ピンを水平に保持します。
- パンチピンをハンマーで叩き、タグを穴に打ち込みます。
カスタムオプション
エンコーディング
印刷
レーザーマーキング
ATEX認証
詳細仕様
| 仕様 | |
|---|---|
| 動作周波数 | 902–928 MHz（米国）/ 865–868 MHz（EU） |
| 通信プロトコル | EPCglobal Class 1 Gen 2 / ISO 18000-6C |
| ICチップ | Alien Higgs 3 |
| メモリ | 96ビット EPC、64ビット ユニークTID、512ビット ユーザーメモリ |
| 偏波 | 直線偏波 |
| 読取距離（固定型） | 最大約1.5 m |
| 読取距離（ハンディ） | 最大約1 m |
| 材質 | ステンレス鋼316L、高性能エンジニアリングポリマー |
| 動作温度 | -40 ℃ ～ +85 ℃ |
| 保管温度 | -50 ℃ ～ +250 ℃ |
| 保護等級 | IP68、IP69K |
| 圧縮強度 | 13,000 psi未満（89 MPa） |
| 落下耐性 | 1mからコンクリート/花崗岩への落下に耐性 |
| 振動 | MIL-STD-810G |
| 耐薬品性 | 掘削液および硫化水素を含む油圧液に耐性 |
| 寸法 | ø 28.30 mm × 8.50 mm |
| 重量 | 25.40 g |
| 業界コンプライアンス | RAIN RFID、RoHS、REACH、CE、ETSI、FCC、ISO 9001:2015、ISO 14001 |
| 保証 | 1年 |
* 記載された外観、仕様等は予告なく変更する場合があります。
* 読取範囲は使用するリーダーや環境によって異なります。
* チップデータの保存期間は、一般的な環境条件下でのチップの動作に基づいて最大50年です。
* 耐薬品性は溶液の濃度と使用環境に基づいています。詳細についてはお問い合わせください。
注文情報
| 地域 | バリアント | SKU |
|---|---|---|
| US | 米国モデル（Higgs 3） | X1115-US101-H3 |
| EU | 欧州モデル（Higgs 3） | X1115-EU101-H3 |
- 記載された外観、仕様等は予告なく変更する場合があります。
- 読取範囲は使用するリーダーや環境によって異なります。
- チップデータの保存期間は、一般的な環境条件下でのチップの動作に基づいて最大50年です。
- 耐薬品性は溶液の濃度と使用環境に基づいています。詳細についてはお問い合わせください。
