PICO In
Xerafy PICO Inは、金属に埋め込み可能な小型のUHF帯RFIDタグです。セラミック素材を採用し、最大220℃の高温環境にも対応。ハンドツールや油井設備、射出成形機など小型資産の追跡に最適です。OEMメーカー向けの埋め込み設計を提供します。
選ばれる理由
埋め込み設計 - OEMメーカー向けフラッシュマウント
PICOシリーズは金属に直接フラッシュマウントできる埋め込み設計を提供し、航空、石油・ガス、エネルギー、防衛産業のOEMメーカーにシームレスな統合を実現します。従来のタグ配置が実用的でないアプリケーションでも最適なパフォーマンスと信頼性を確保します。
高温対応 - 最大220℃の高温環境に対応
最大220℃のピーク温度に対応し、高温プロセスや過酷な環境での使用を可能にします。射出成形機や油井設備など、極めて高温になる環境下での資産管理に理想的なソリューションです。
超小型設計 - 限られたスペースに最適
わずか12.80mm×7.08mm×3.08mmのコンパクトサイズで、工具や精密機器など、従来のタグでは大きすぎたり邪魔になったりする環境のために特別に設計されています。
堅牢設計 - セラミック素材による高い耐久性
セラミック素材を採用し、IP68防水防塵規格に適合。MIL-STD-810G準拠の耐振動性能、1mからコンクリートへの落下耐性を備え、過酷な環境でも長期間安定して動作します。
放射パターン
サイズ
物理仕様
- 材質：セラミック
- 寸法：12.80 mm × 7.08 mm × 3.08 mm
- 重量：1.40 g

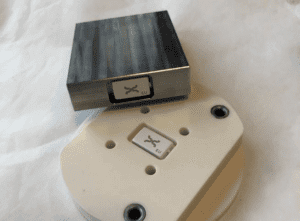

アプリケーション
使用想定場所
- ハンドツールと設備
- 油井設備
- 射出成形
取付方法
取付オプション
- エポキシ、埋め込み
取付方法

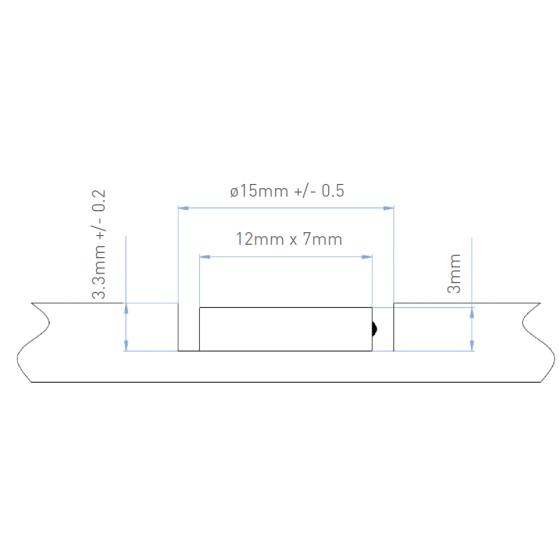

PICO Inを適切に埋め込むには、まず右側のソケット寸法図に示されている寸法に合わせてソケットを準備します。
- タグの底部にエポキシを塗布します。
- タグをソケットの中央に配置します。
- ソケットを樹脂で充填します。
- タグとソケット壁の間のすべての隙間を埋めるようにしてください。
- 樹脂が硬化したらタグの使用準備が整います。
- 適切な接着剤の装着を確保するため、新しく取り付けたタグを少なくとも15分間は動かさないでください。
カスタムオプション
エンコーディング
印刷
レーザーマーキング
ATEX認証
詳細仕様
| 仕様 | |
|---|---|
| 周波数帯 | 902–928 MHz（米国）、865–868 MHz（欧州） |
| エアインターフェース | EPCglobal Class 1 Gen 2 / ISO 18000-6C |
| ICチップ | Alien Higgs 9 |
| メモリ | 96ビット EPC、48ビット TID、688ビット ユーザーメモリ |
| 偏波 | 直線偏波 |
| 読取範囲(固定型) | 最大約2 m |
| 読取範囲(ハンディ) | 最大約1.4 m |
| 材質 | セラミック |
| 動作温度 | -40 ℃ ～ +85 ℃ |
| 保管温度 | -40 ℃ ～ +150 ℃（168時間） |
| ピーク温度 | 220 ℃ |
| 保護等級 | IP68 |
| 落下耐性 | 1mからコンクリートへの落下に耐性 |
| 振動 | MIL-STD-810G |
| 寸法 | 12.80 mm × 7.08 mm × 3.08 mm |
| 重量 | 1.40 g |
| 業界コンプライアンス | RoHS、CE、ATEX/IECEx準拠（認証：オプション） |
| 保証期間 | 1年 |
* 記載された外観、仕様等は予告なく変更する場合があります。
* 読取範囲は使用するリーダーや環境によって異なります。
* チップデータの保存期間は、一般的な環境条件下でのチップの動作に基づいて最大50年です。
* EPCとユーザーメモリは、再プログラム、パスワード保護、または永久ロックが可能です。TIDはロックされており製造時点ではユニークです。
注文情報
| 地域 | バリアント | SKU |
|---|---|---|
| US | 北米モデル（Higgs 9） | X3210-US000-H9 |
| EU | 欧州モデル（Higgs 9） | X3210-EU000-H9 |
- 記載された外観、仕様等は予告なく変更する場合があります。
- 読取範囲は使用するリーダーや環境によって異なります。
- チップデータの保存期間は、一般的な環境条件下でのチップの動作に基づいて最大50年です。
- EPCとユーザーメモリは、再プログラム、パスワード保護、または永久ロックが可能です。TIDはロックされており製造時点ではユニークです。
