Pre-encoding（事前エンコーディング）
- お客様固有の EPC メモリへの書き込みに対応します。
Customised Printing（カスタム印刷）
- ロゴ・テキスト・数字・バーコードなど、お客様固有のアートワーク印刷に対応します。
Voyager Headlight TP DNA
SIVA Voyager Headlight TP DNAは、SIVA VOYAGER シリーズの車両ヘッドランプ貼付向け改ざん防止（Tamper-Proof）UHF RFID ラベル。導電性インク印刷アンテナと、ヘッドライト表面での最適性能を考慮したチューニングを採用し、NXP UCODE DNA を搭載します。EPC 224 ビット + ユーザーメモリ 3072 ビット + TID 96 ビット + 48 ビット固有シリアル番号により、高度な認証・トレーサビリティに対応。IR/UV 光保護フィルター、カスタムチップ書き込み、ロール形態での完成ラベル供給にも対応し、電子道路料金収受（ETC）・駐車場管理・車両アクセス制御・電子車両登録などの用途に適しています。
選ばれる理由
改ざん防止・DNA 認証 - 高度なセキュリティ
Tamper-Proof 構造により、ラベル剥離時に破壊される設計で、不正な取り外しや付け替えを検知できます。NXP UCODE DNA は暗号認証機能と 48 ビット固有シリアル番号を備え、車両登録・ETC・有料道路通過管理など、偽造防止が重要な用途に対応します。
ヘッドランプ向け最適化アンテナ
導電性インク印刷アンテナを採用し、ヘッドライト（ポリカーボネート表面）での最適な読取性能を実現するチューニングを施しています。ETSI 帯でヘッドランプ上 10.5m、FCC 帯で 8.5m の読取距離（2W ERP）を実現します。
車両外装対応 - IR/UV 光保護
特殊透明プラスチックフィルム面材と、ガラスに強固に接着する高性能永久粘着剤を採用。IR（赤外線）と UV（紫外線）の光保護フィルターにも対応し、車両外装での長期運用・日光曝露・温度変化に耐える設計です。
カスタム印刷・エンコーディング対応
ロゴ・テキスト・数字・バーコードなどのカスタム印刷、Pre-encoding によるお客様固有の EPC 書き込みに対応。ロール形態で完成ラベルとして供給されるため、大量導入にも対応できます。
パーソナライズ対応

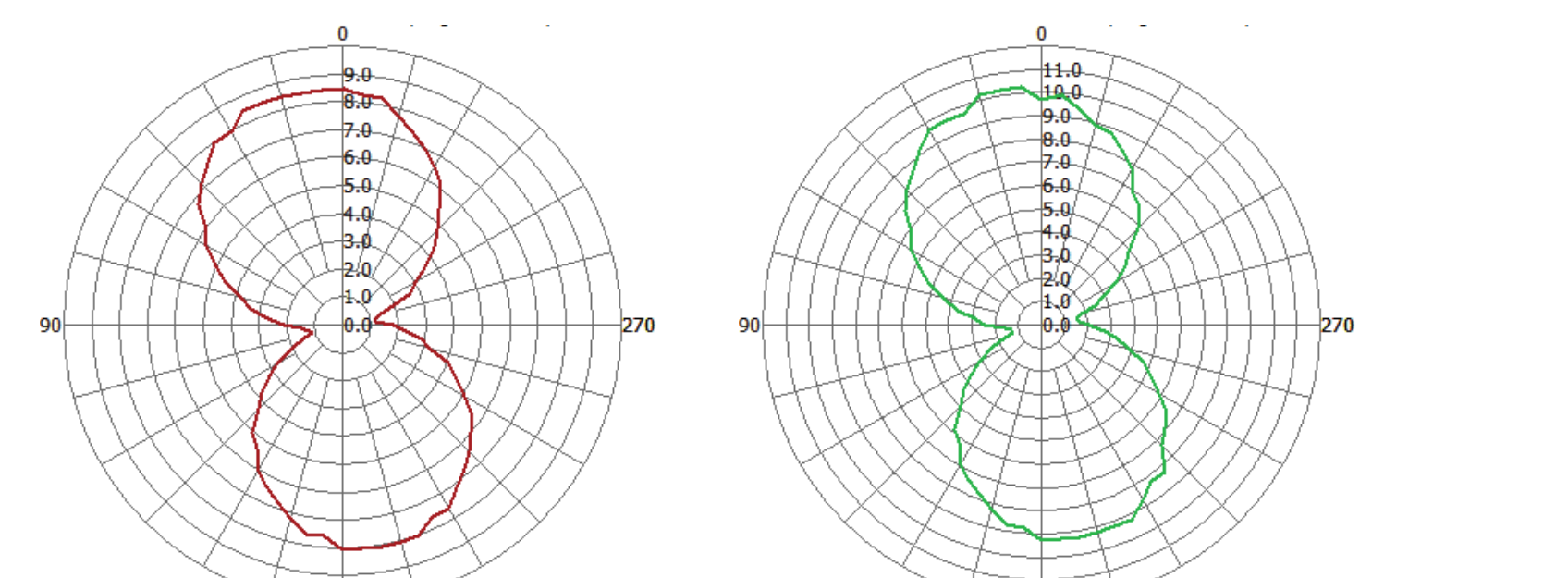

放射パターン
導電性インク印刷アンテナと透明プラスチックフィルム面材による、ヘッドランプ表面最適化設計

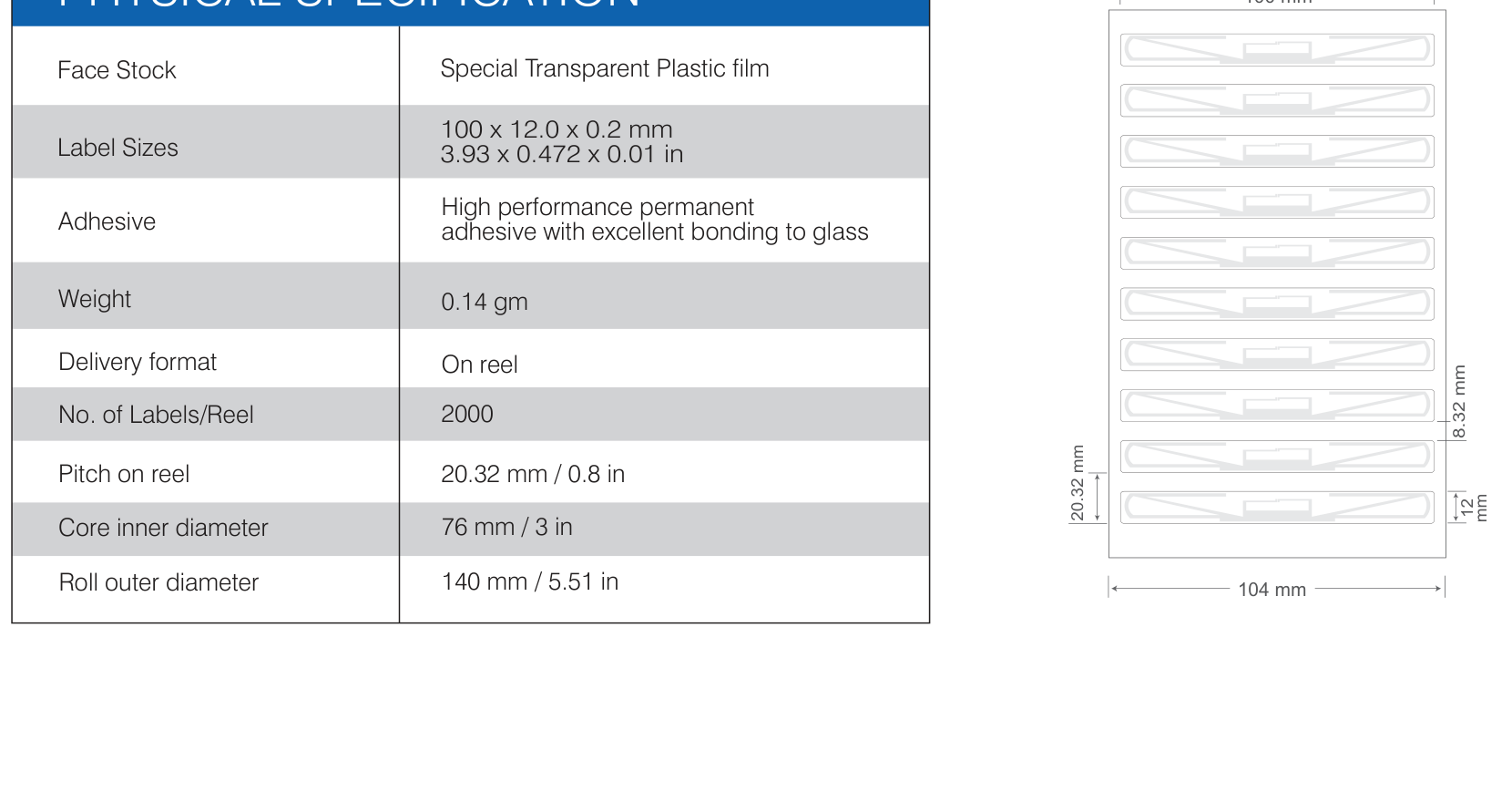

サイズ
物理仕様
- ラベルサイズ：100 × 12.0 × 0.2 mm
- ラベルピッチ：20.32 mm（0.8")
- コア内径：76 mm（3")
- ロール外径：140 mm
- ラベル数／リール：2000 枚
- 面材：特殊透明プラスチックフィルム
- 重量：0.14 g

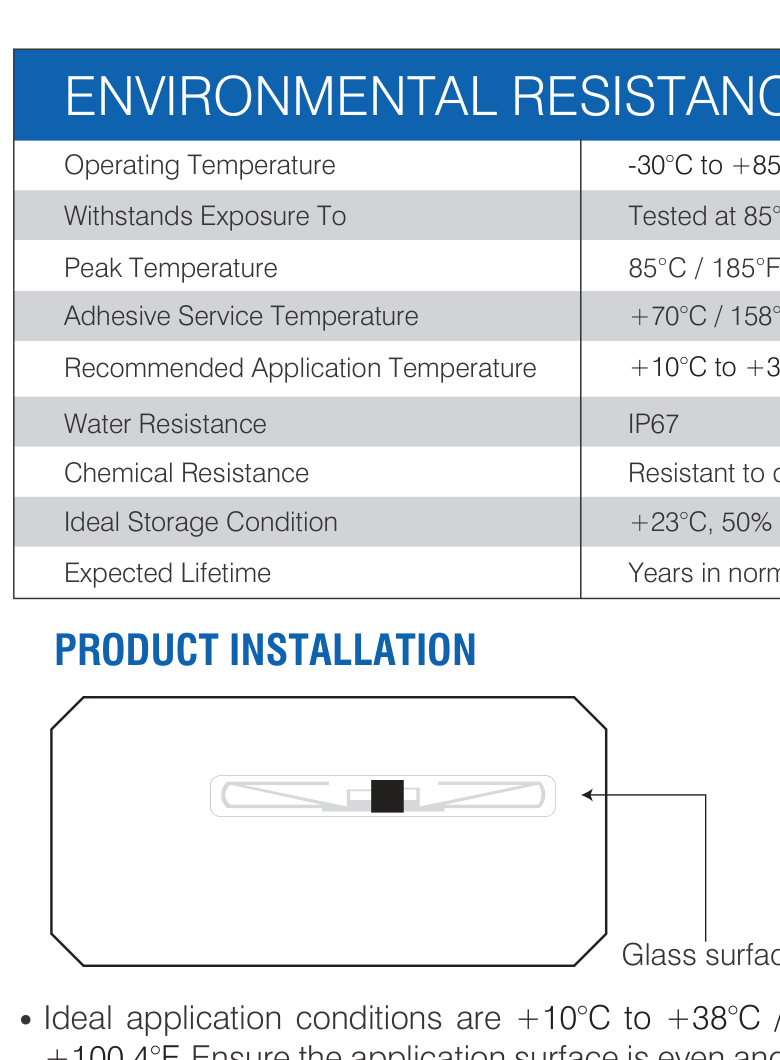

取付方法
取付手順
- 車両のヘッドランプ（ポリカーボネート表面）が清潔で乾燥していることを確認し、必要に応じて認可済みの洗浄剤で清掃します。
- 理想的な貼付温度は +10 ℃ ～ +38 ℃（50 ℉ ～ 100.4 ℉）です。最大接着強度を得るにはこの範囲を守ってください。
- ラベルの背面粘着部には直接触れないようにし、ヘッドランプ表面の指定位置に配置します。
- 適度な圧力で均一に圧着し、初期接着強度を高めます。
- 重要：ラベルのアンテナ部分が金属（車体・ベゼル等）と接触しないようにしてください。読取性能が低下します。
- 重要：IC 部分を指定の範囲を超えて押さないでください。電気的に感応なコンポーネントで、破損の可能性があります。
詳細仕様
| 仕様 | |
|---|---|
| エアインターフェース | Class 1 Gen 2 Passive UHF RFID Transponder / EPC Global Class1 Gen2 / ISO 18000-6C |
| 周波数帯 | 860–960 MHz（グローバル） |
| ICチップ | NXP UCODE DNA |
| メモリ | EPC 224 ビット + User Memory 3072 ビット + 96 ビット TID + 48 ビット固有シリアル番号 |
| 書き込み回数 | 100,000 回 |
| データ保持 | 最大 50 年 |
| 対応面 | PC（ポリカーボネート、ヘッドランプ表面） |
| 読取範囲(2W ERP・ETSI・ヘッドランプ上) | 最大 約 10.5 m |
| 読取範囲(2W ERP・FCC・ヘッドランプ上) | 最大 約 8.5 m |
| 面材 | 特殊透明プラスチックフィルム |
| 粘着剤 | 高性能永久粘着剤（ガラス・ポリカーボネートへの優れた接着力） |
| ラベルサイズ | 100 × 12.0 × 0.2 mm（3.93" × 0.472" × 0.01"） |
| ラベルピッチ | 20.32 mm（0.8"） |
| コア内径 | 76 mm（3"） |
| ロール外径 | 140 mm（5.51"） |
| 重量 | 約 0.14 g |
| 供給形態 | リール 2000 枚／リール |
| 梱包 | 2000 ラベル／ロール、4 ロール／カートン |
| 動作温度 | -30 ℃ ～ +85 ℃（-22 ℉ ～ 185 ℉） |
| 曝露耐性 | +85 ℃ / 185 ℉ で 1 ヶ月試験、電気特性の変化なし |
| ピーク温度 | +85 ℃ / 185 ℉ |
| 粘着剤サービス温度 | +70 ℃ / 158 ℉ |
| 貼付温度 | +10 ℃ ～ +38 ℃ |
| 保護等級 | IP67 |
| 耐化学薬品性 | 湿気への耐性あり。薬品曝露が想定される場合は事前試験を推奨します |
| 保管条件 | +23 ℃ / 50% RH ～ +72 ℉ / 50% RH で 1 年 |
| 製品寿命 | 通常の動作条件で複数年 |
| 品番 | RF.Li.HDLT.TP.DNA |
* 記載された外観、仕様等は予告なく変更する場合があります。
* 読取範囲は使用するリーダー・出力・偏波・環境条件によって異なります。記載の読取距離は 2W ERP の試験環境における測定値です。
* 本製品は車両ヘッドランプ（ポリカーボネート表面）への貼付を想定した設計です。他の対象面での性能は保証されません。
* Tamper-Proof 構造のため、一度貼付したラベルを剥離すると再利用できません。
* ラベルの IC 部分は金属と接触させないでください。電気的な感応コンポーネントであり、破損する可能性があります。
* 本ページの製品画像はデータシート由来の暫定画像です。メーカー提供の製品写真が入手でき次第、順次差し替え予定です。
注文情報
| 地域 | バリアント | SKU |
|---|---|---|
| GL | グローバルモデル（NXP UCODE DNA） | RF.Li.HDLT.TP.DNA |
