Pre-encoding（事前エンコーディング）
- お客様固有の EPC メモリへの書き込みに対応します。
Customised Laser Engraving（カスタムレーザー刻印）
- ロゴ・テキスト・数字・バーコード等、お客様固有のアートワークを筐体にレーザー刻印できます。
Rhino HT 5050 VDA

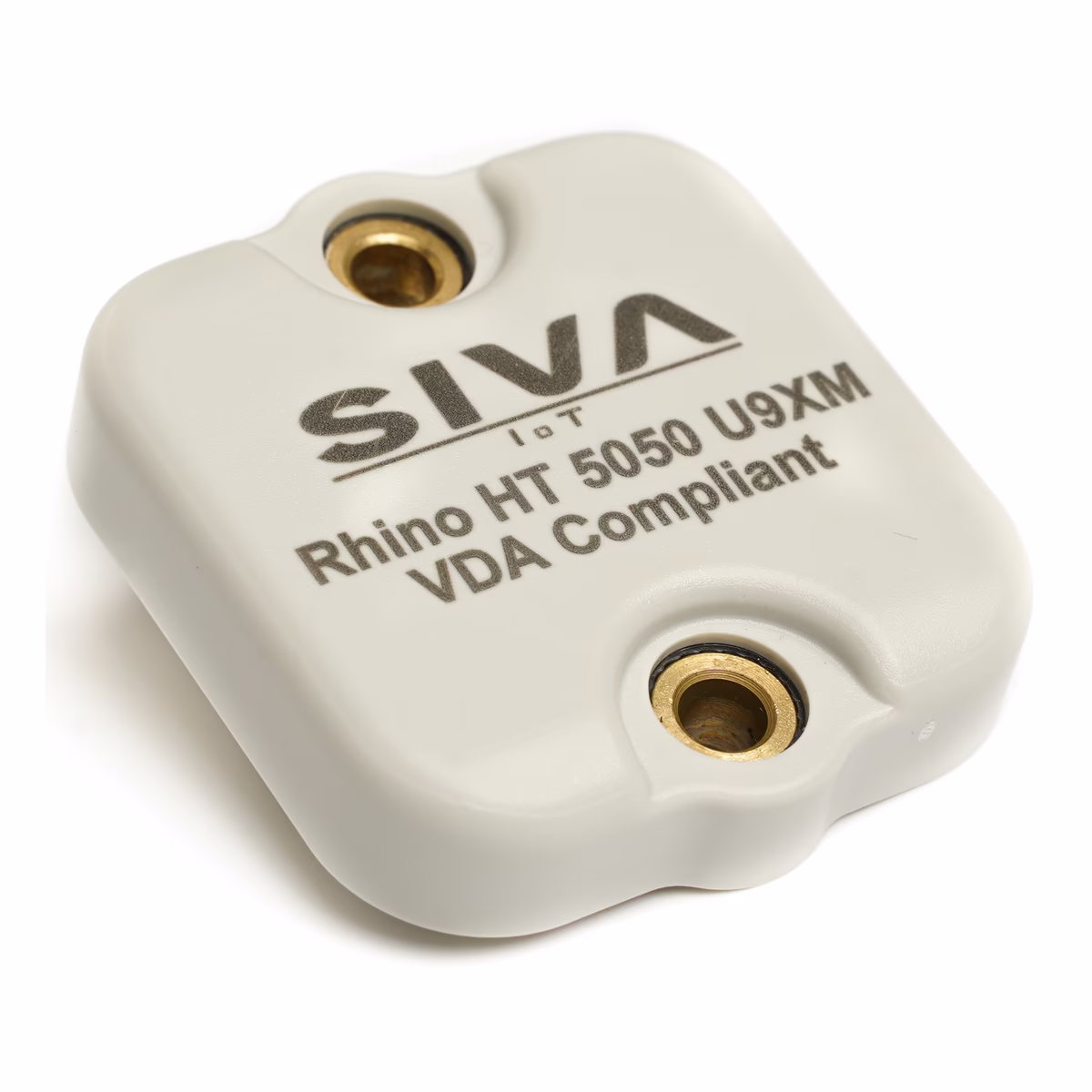

SIVA Rhino HT 5050 VDAは、VDA 準拠の自動車業界向け正方形 UHF オンメタル RFID ハードタグ。拡張メモリ搭載、金属面で最大 13m。 VDA（自動車業界規格）に準拠し、NXP UCODE 9XM の拡張メモリ（EPC 496 ビット・USER 752 ビット）を搭載することで、詳細な部品トレーサビリティや複雑な識別体系に対応します。自動車部品サプライチェーン・プラント内物流・車両資産管理に適しています。
選ばれる理由
VDA 準拠 - 自動車業界での運用に対応
自動車業界の VDA 規格に準拠するよう設計された UHF ハードタグです。自動車部品サプライチェーン・プラント内物流・車両資産管理など、業界標準に沿った識別運用が求められる用途に適しています。
拡張メモリ - NXP UCODE 9XM 搭載
NXP UCODE 9XM を搭載し、EPC 496 ビット・TID 96 ビット・USER 752 ビットの拡張メモリを備えます。標準的な UCODE 9xe よりも多くのユーザーデータを保存でき、詳細な部品トレーサビリティや複雑な識別体系に対応します。
長距離オンメタル - グローバル 13m
金属面専用にチューニングされたアンテナにより、グローバル 865-928 MHz で金属面最大 13m（2W ERP）の長距離読取を実現します。ISO/IEC 18000-63:2015 / EPCglobal Gen2v2 に準拠します。
頑丈な取付 - ブラスインサート＋3 方式
ブラス（真鍮）インサートを筐体に内蔵しており、ポップリベット・ネジによる重負荷の機械的固定に耐えます。接着テープ（オプション）、ネジ・リベット、ケーブルタイの 3 方式に対応します。

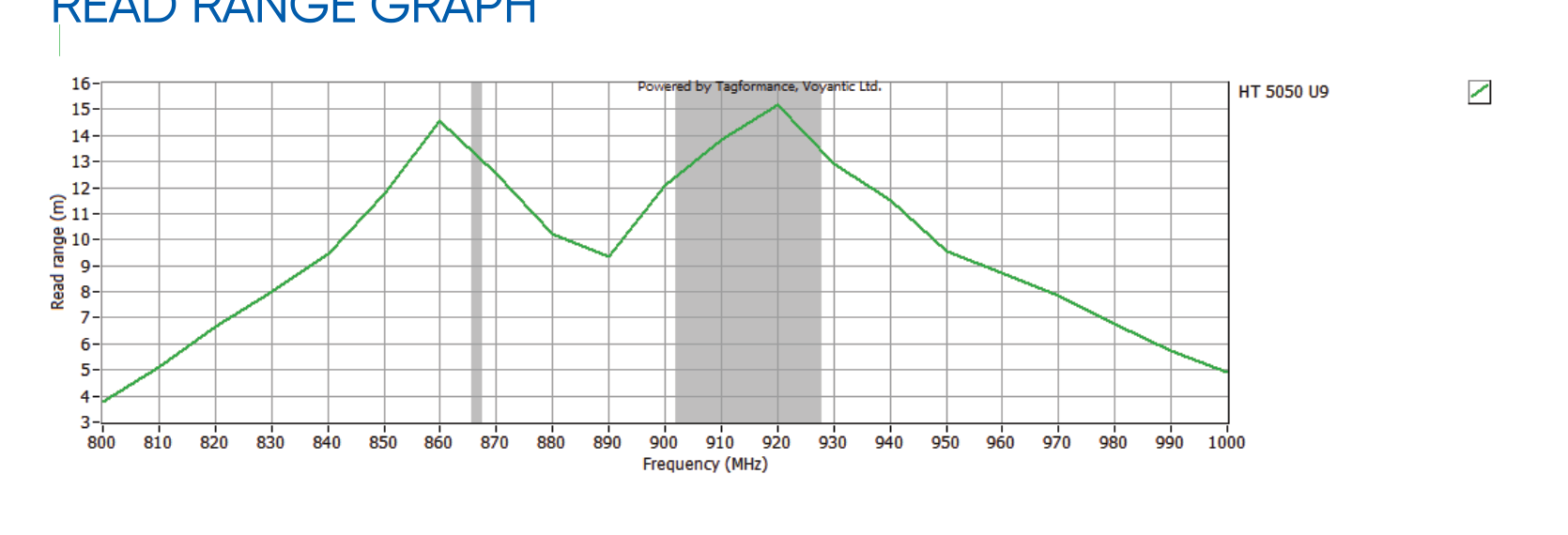

読取距離グラフ
周波数帯ごとの理論読取距離（前方向）を示します。NXP UCODE 9XM 搭載時の金属面貼付条件における 800〜1000 MHz 範囲の測定結果をカバーしています。
出典：Tagformance（Voyantic Ltd.）。実際の読取距離は使用するリーダー・出力・偏波・環境条件により変動します。
パーソナライズ対応

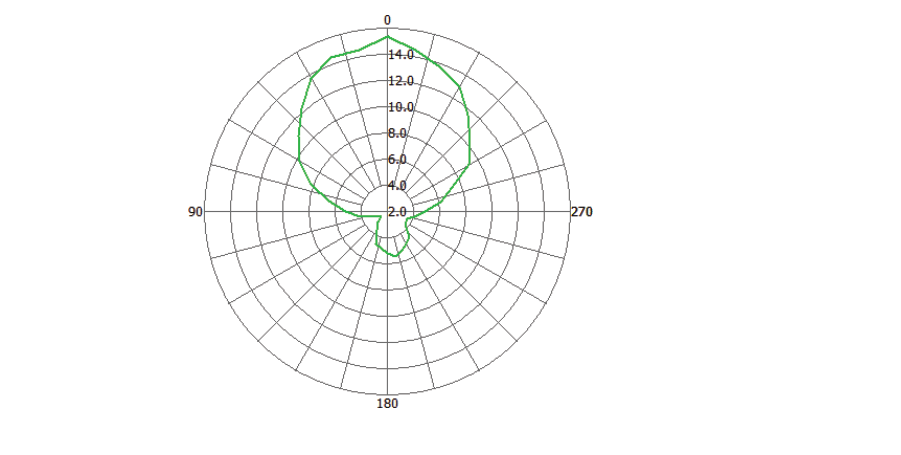

放射パターン
UHF アンテナ放射パターン（単位：m）

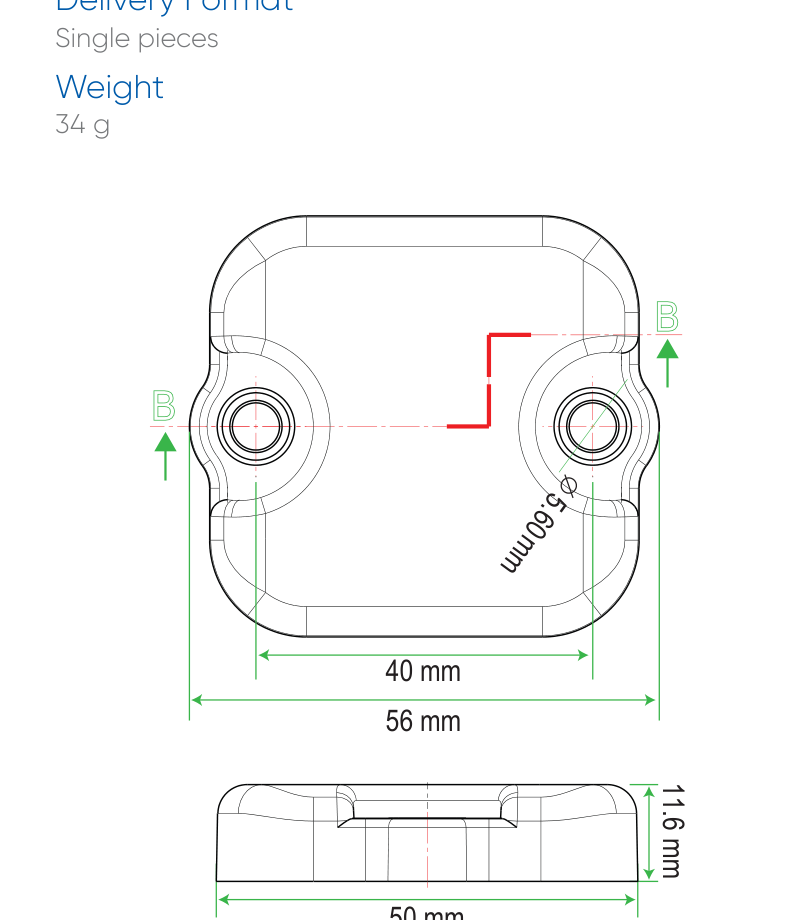

サイズ
物理仕様
- 寸法：50 × 50 × 11.6 mm（±0.8mm 許容）
- 取付穴径：5.6 mm（ネジ・リベット対応）
- 筐体材質：ABS
- 重量：34 g
- 粘着剤：高性能永久接着剤（オプション）
取付方法

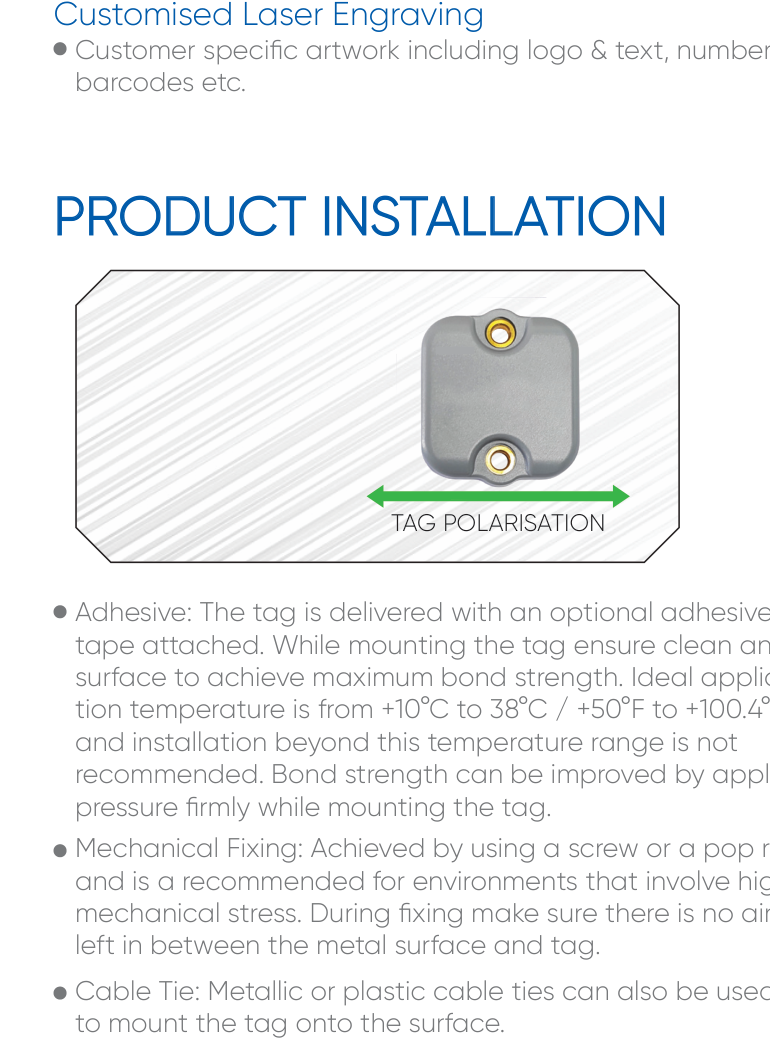

タグの偏波方向
本タグには偏波方向があります（下図）。リーダーアンテナの偏波特性に合わせて、取付方向を決定してください。
取付方法
1. 接着取付（オプション）
- オプションの接着テープが付属。取付面が清潔で乾燥していることを確認し、強固に圧着します。
- 推奨貼付温度は +10 ℃ ～ +38 ℃ です。
2. 機械的固定（ネジ / リベット）
- ブラスインサート付きの取付穴を通して、ネジまたはポップリベットで固定します。
- 金属面との間に空隙が残らないように固定してください。
3. ケーブルタイ取付
- 金属または樹脂製のケーブルタイで固定することも可能です。
詳細仕様
| 仕様 | |
|---|---|
| エアインターフェース | ISO/IEC 18000-63:2015 / EPCglobal Gen2v2 |
| 周波数帯 | 865–928 MHz（グローバル） |
| ICチップ | NXP UCODE 9XM（他チップは要請で対応） |
| メモリ | 496 ビット EPC、96 ビット TID、752 ビット USER（拡張メモリ） |
| 対応面 | 金属面 |
| 読取範囲(2W ERP・金属面) | 最大 約 13 m |
| 筐体材質 | ABS |
| 寸法 | 50 × 50 × 11.6 mm（±0.8mm 許容） |
| 取付穴径 | 5.6 mm |
| 重量 | 約 34 g |
| 粘着剤(オプション) | 高性能永久接着剤 |
| 供給形態 | Single Pieces |
| 梱包 | 100 個／箱、4 箱／カートン |
| 動作温度 | -40 ℃ ～ +85 ℃ |
| 貼付温度 | +10 ℃ ～ +38 ℃ |
| 耐振動性 | JESD22-B103B、サービス条件 2 |
| 保護等級 | IP68 |
| 耐化学薬品性 | 塩水（10%）168h・モーターオイル 168h・NaOH（10%）12h・アセトン 30min の曝露試験で性能変化なし |
| 保管条件 | +23 ℃ / 50% RH で 1 年 |
| 製品寿命 | 通常の動作条件で複数年 |
| 業界準拠 | VDA（自動車業界規格） |
| 品番 | RF.HT.5050.U9xm |
* 記載された外観、仕様等は予告なく変更する場合があります。
* 読取範囲は使用するリーダー・出力・偏波・環境条件によって異なります。記載の読取距離は 2W ERP の試験環境における測定値です。
* VDA 規格準拠を前提とした運用では、エンドユーザー側で運用ガイドラインの最新版を併せてご確認ください。
* 本ページの製品画像はデータシート由来の暫定画像です。メーカー提供の製品写真が入手でき次第、順次差し替え予定です。
注文情報
| 地域 | バリアント | SKU |
|---|---|---|
| GL | グローバルモデル・VDA 準拠（NXP UCODE 9XM） | RF.HT.5050.U9xm |
