Pre-encoding（事前エンコーディング）
- お客様固有の EPC メモリへの書き込みに対応します。
Customised Laser Engraving（カスタムレーザー刻印）
- ロゴ・テキスト・数字・バーコード等、お客様固有のアートワークを筐体にレーザー刻印できます。

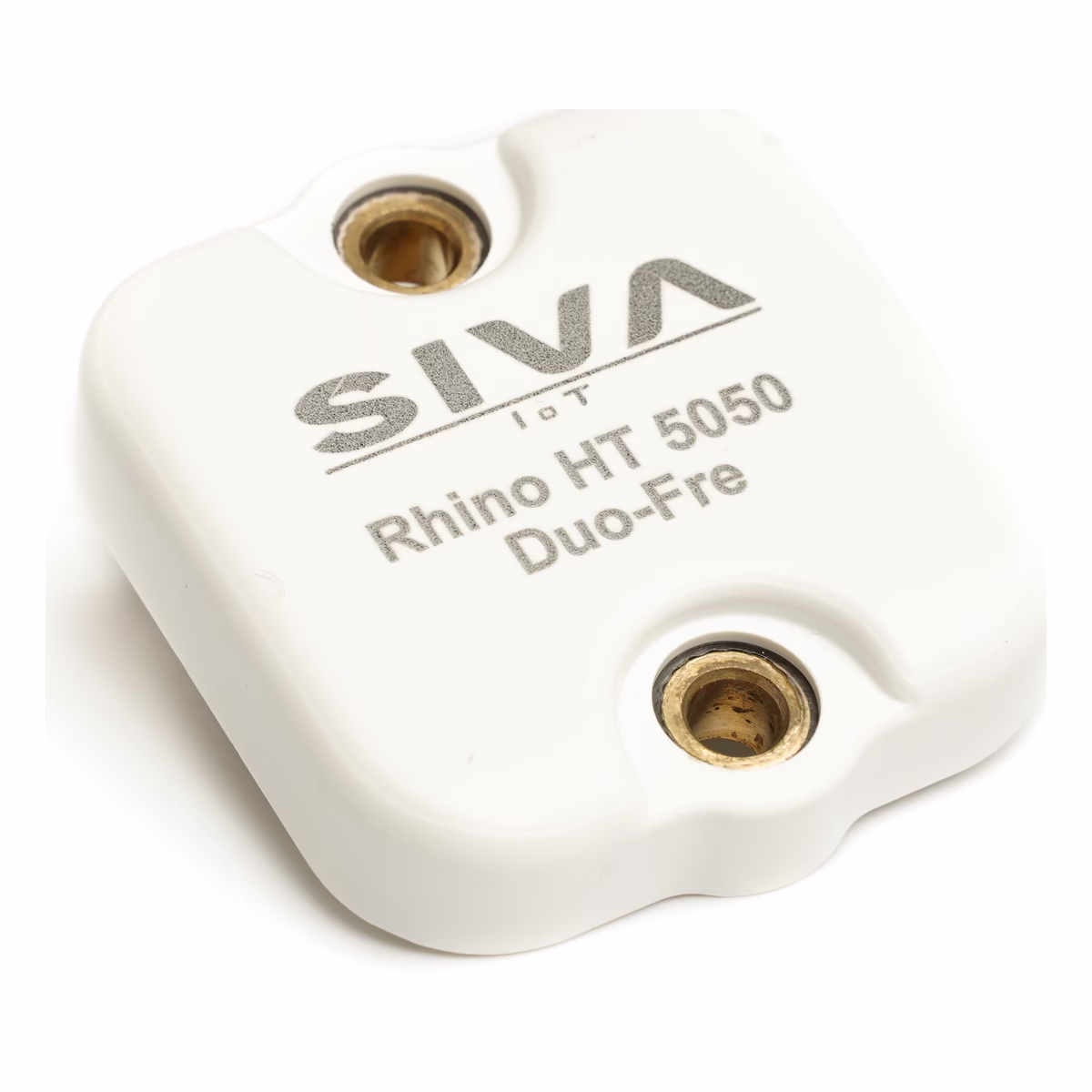

Rhino HT 5050 DUO FRE
SIVA Rhino HT 5050 DUO FREは、UHF+NFC のデュアル周波数頑丈型オンメタル UHF ハードタグ。ブラスインサート内蔵、レーザー刻印対応。 UHF と HF で共有する 2048 ビットのユーザーメモリにより、同一データを両規格から読み書きでき、システム統合が容易です。金属面での UHF 最大 4.5m 読取と、スマートフォンでの NFC 近接読取を 1 枚で両立します。
選ばれる理由
デュアル周波数 - UHF+NFC 1 タグで両立
EPC Global Gen2v2（UHF 865-928 MHz）と NFC Forum Type 5（13.56 MHz）の 2 つのエアインターフェースに対応。倉庫内の一括読取には UHF、スマートフォンによる現場確認や顧客エンゲージメントには NFC と、1 枚のタグで複数業務に対応できます。ISO/IEC 18000-63 / ISO/IEC 15693 に準拠。
共有 2048 ビットメモリ - データ管理を一元化
EM Microelectronic EM4425 を搭載し、64 ビット UID（HF）、96 ビット TID（UHF）を個別に保持しつつ、UHF と HF で共有する 2048 ビットのユーザーメモリにより、同一データを両規格から読み書きできます。システム統合が容易です。
ブラスインサート - 重負荷リベット打ちに耐える
ブラス（真鍮）インサートを筐体に内蔵しており、ポップリベット・ネジによる重負荷の機械的固定に耐えます。振動や衝撃を受ける産業環境での長期運用に適した堅牢な構造です。
多様な取付方式 - 4 方式対応
(1) オプションの接着テープ、(2) ネジ・ポップリベットによる機械的固定、(3) 金属/樹脂製ケーブルタイ の計 3 方式に加え、金属面へ直接取付可能です。運用要件に応じて柔軟に選択できます。

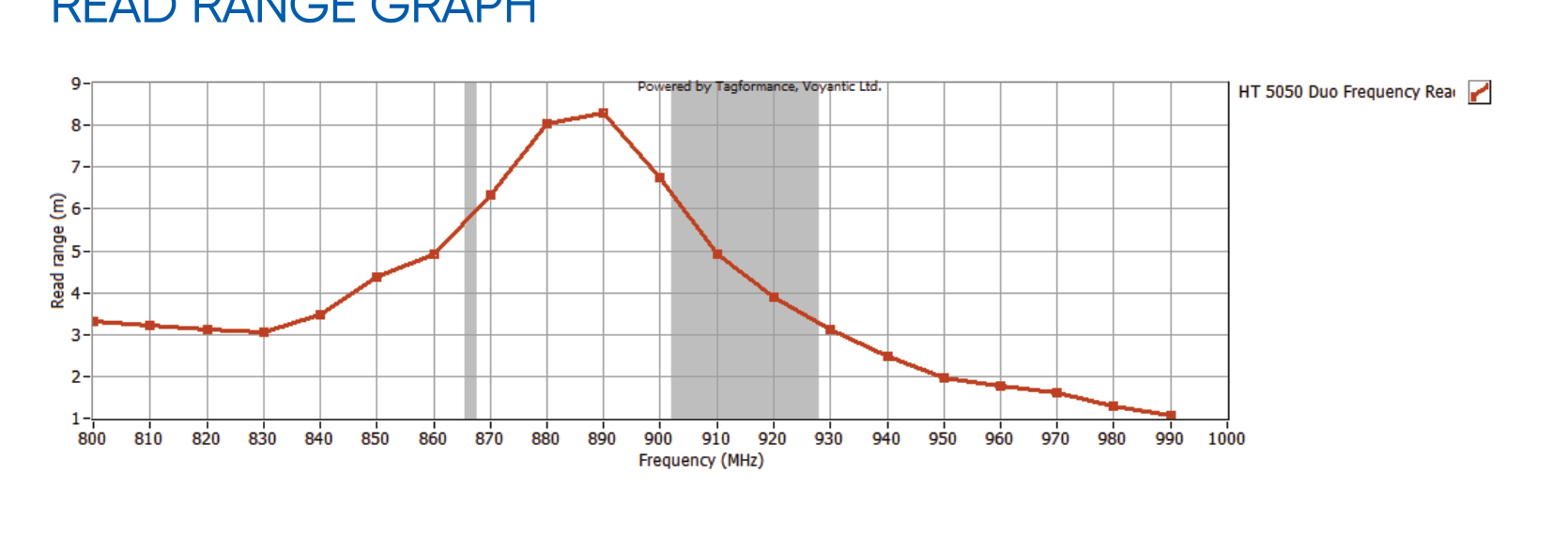

読取距離グラフ
UHF 帯での理論読取距離（前方向）を示します。EM4425 搭載時のグローバル帯（800〜1000 MHz）の金属面貼付条件における測定結果をカバーしています。
出典：Tagformance（Voyantic Ltd.）。実際の読取距離は使用するリーダー・出力・偏波・環境条件により変動します。
パーソナライズ対応

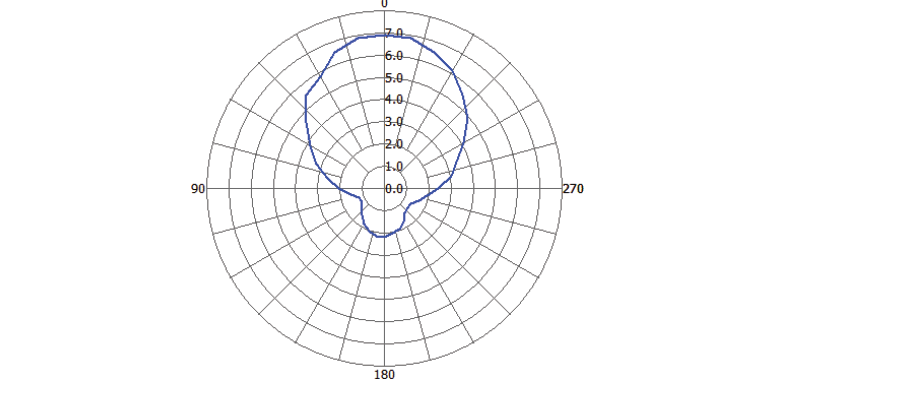

放射パターン
UHF アンテナ放射パターン（単位：m）

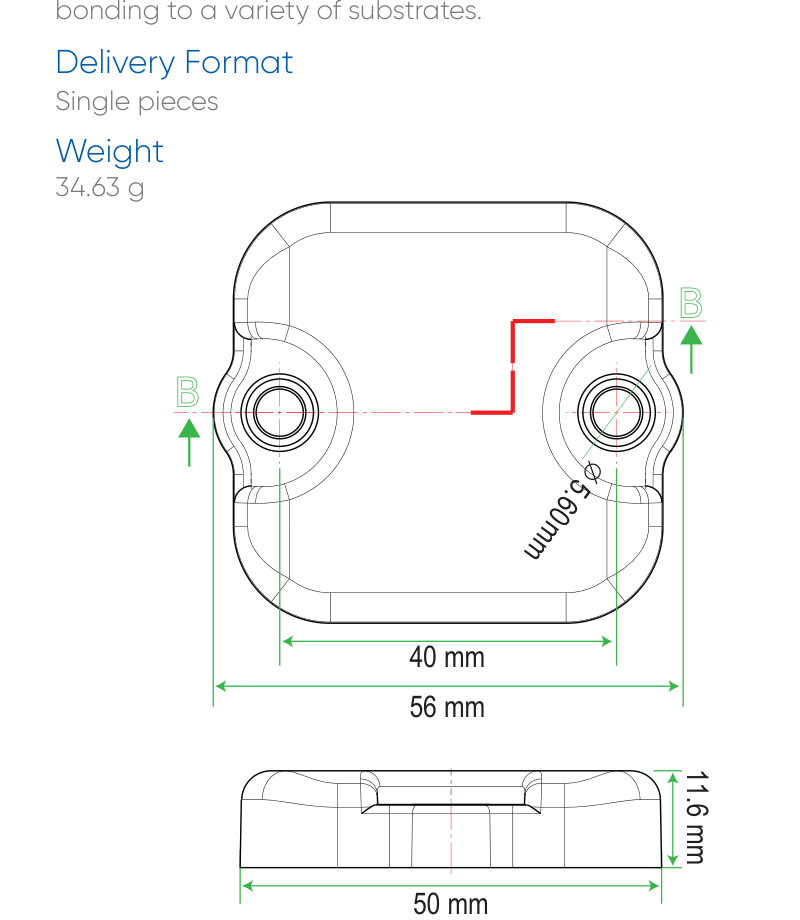

サイズ
物理仕様
- 寸法：50 × 50 × 11.6 mm（±1mm 許容）
- 取付穴径：5.6 mm（ネジ・リベット対応）
- 筐体材質：ABS
- 重量：34.63 g
- 粘着剤：高性能永久接着剤（オプション）

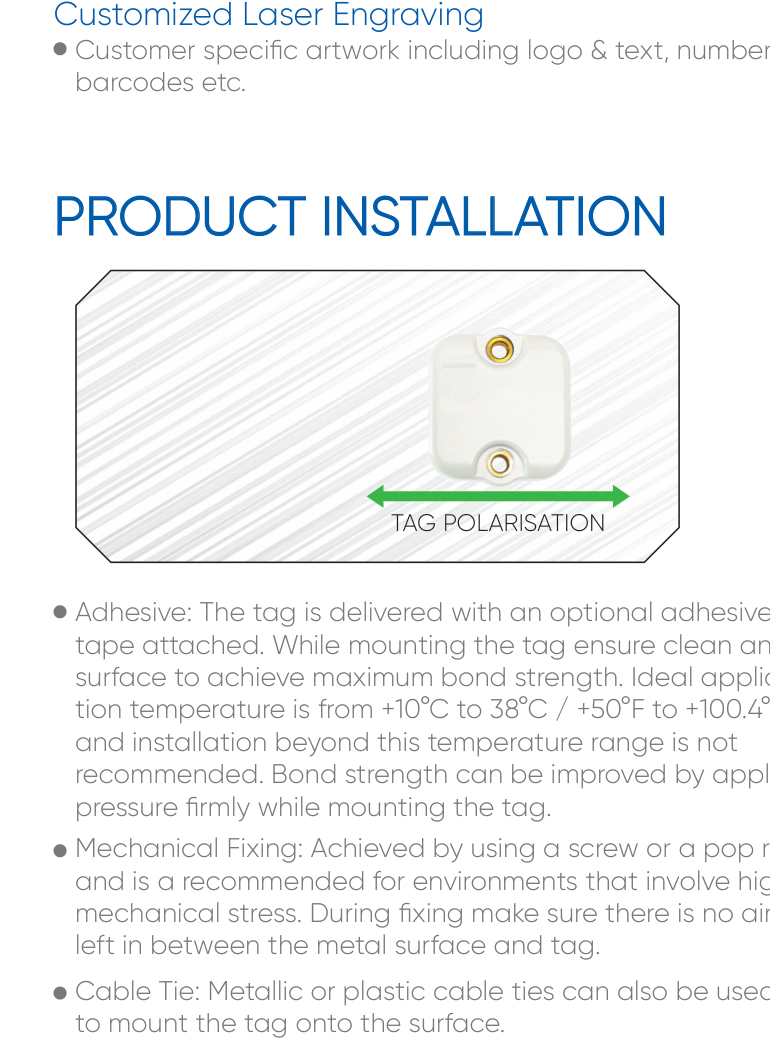

取付方法
タグの偏波方向
本タグには偏波方向があります（下図）。リーダーアンテナの偏波特性に合わせて、取付方向を決定してください。
取付方法
1. 接着取付（オプション）
- タグには事前貼付されたオプションの接着テープが付属しています。
- 取付面が清潔で乾燥していることを確認し、均一な圧力をかけて圧着します。
- 推奨貼付温度は +10 ℃ ～ +38 ℃（50 ℉ ～ +100.4 ℉）の範囲です。
2. 機械的固定（ネジ / リベット）
- 高い機械的ストレス下で使用される環境では、ネジまたはポップリベットによる機械的固定を推奨します。
- 取付時は金属面とタグの間に空隙が残らないように固定してください。
3. ケーブルタイ取付
- 金属または樹脂製のケーブルタイを使用して固定することも可能です。
詳細仕様
| 仕様 | |
|---|---|
| エアインターフェース | ISO/IEC 18000-63 / EPCglobal Gen2v2 (RAIN RFID) / ISO/IEC 15693 / NFC Forum Type 5 |
| 周波数帯(UHF) | 865–928 MHz（グローバル） |
| 周波数帯(NFC) | 13.56 MHz |
| ICチップ | EM Microelectronic EM4425 |
| メモリ | 64 ビット UID（HF）+ 96 ビット TID（UHF）+ 2048 ビット設定可能メモリ（HF ユーザー / 最大 480 ビット EPC・UII / UHF ユーザー で共有） |
| 対応面 | 金属面 |
| UHF読取距離(2W ERP・金属面) | 最大 約 4.5 m |
| 筐体材質 | ABS |
| 寸法 | 50 × 50 × 11.6 mm（±1mm 許容） |
| 取付穴径 | 5.6 mm（0.22"） |
| 重量 | 約 34.63 g |
| 粘着剤(オプション) | 高性能永久接着剤 |
| 供給形態 | Single Pieces |
| 梱包 | 100 個／箱、4 箱／カートン |
| 動作温度 | -40 ℃ ～ +85 ℃ |
| 貼付温度 | +10 ℃ ～ +38 ℃ |
| 耐振動性 | JESD22-B103B、サービス条件 2 |
| 保護等級 | IP68 |
| 耐化学薬品性 | 塩水（10%）168h・モーターオイル 168h・NaOH（10%）12h・アセトン 30min の曝露試験で性能変化なし |
| 保管条件 | +23 ℃ / 50% RH で 1 年 |
| 製品寿命 | 通常の動作条件で複数年 |
| 品番 | RF.HT.5050.DF.EM |
* 記載された外観、仕様等は予告なく変更する場合があります。
* 読取範囲は使用するリーダー・出力・偏波・環境条件によって異なります。記載の読取距離は 2W ERP の試験環境における測定値です。
* 本ページの製品画像はデータシート由来の暫定画像です。メーカー提供の製品写真が入手でき次第、順次差し替え予定です。
注文情報
| 地域 | バリアント | SKU |
|---|---|---|
| GL | グローバルモデル（EM4425・デュアル周波数） | RF.HT.5050.DF.EM |
