Pre-encoding（事前エンコーディング）
- お客様固有の EPC メモリおよびユーザーメモリへの書き込みに対応します。
Customised Laser Engraving（カスタムレーザー刻印）
- ロゴ・テキスト・数字・バーコード等、お客様固有のアートワークを筐体にレーザー刻印できます。

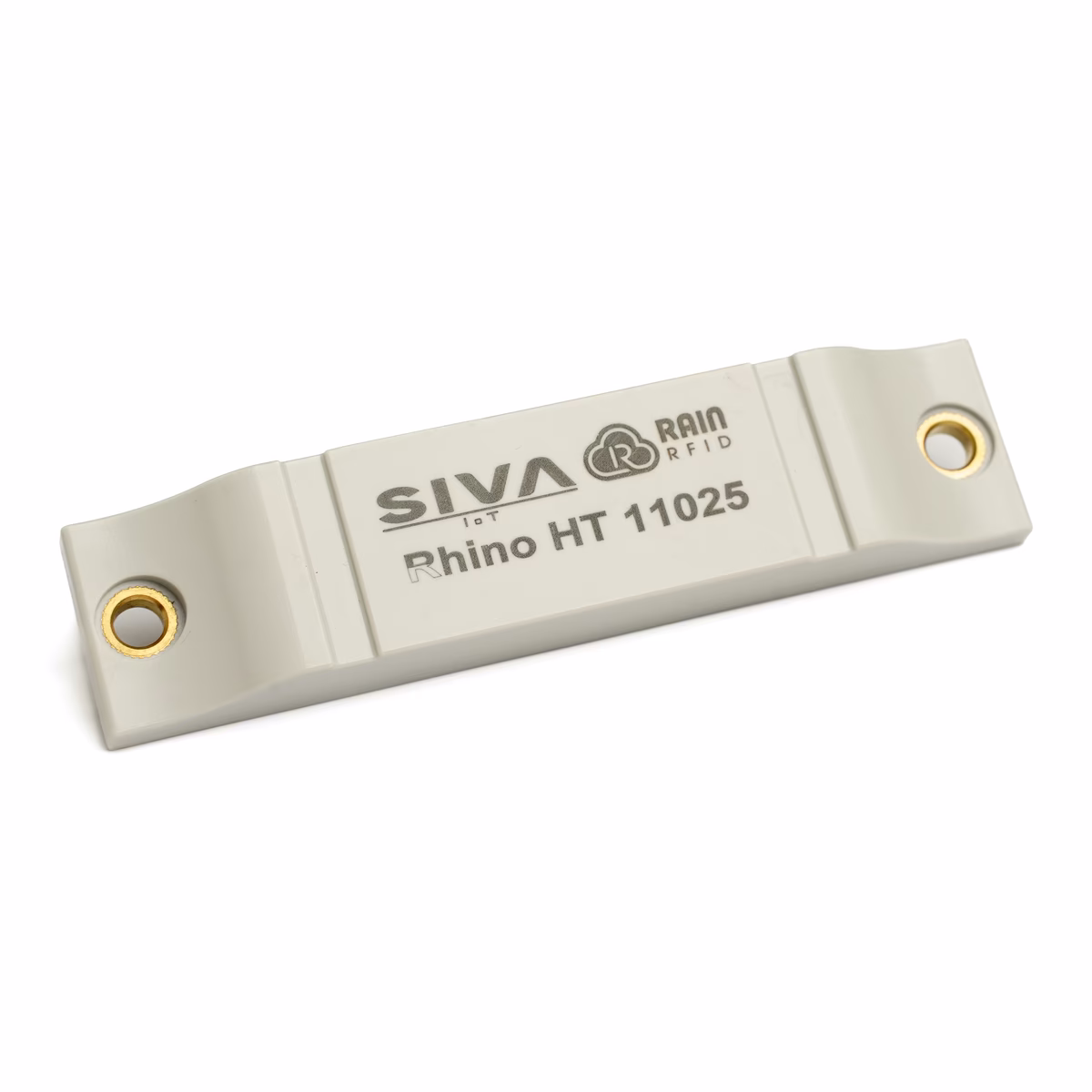

Rhino HT 11025 Global
SIVA Rhino HT 11025 Globalは、Rhino Hard Tags シリーズの細長形状 UHF オンメタルハード RFID タグ。110×25×13mm の ABS 筐体にブラスインサートを内蔵し、NXP UCODE 9xe 搭載でグローバル 865-928 MHz 対応、金属面最大 13m の読取距離（2W ERP）を実現します。接着・M5 ネジ/5mm リベット・構造用接着剤（3M DP110 / SikaFast 5215）の 3 取付方式に対応。IP68、JESD22-B103B 耐振動、ピーク温度 +125 ℃ 耐性、広範な耐薬品性を備え、パイプ・フレーム・レールなどの細長い金属資産の長期管理に適しています。
選ばれる理由
ブラスインサート - 重負荷リベット打ちに耐える
ブラス（真鍮）インサートを筐体に内蔵しており、ポップリベット・M5 ネジによる重負荷の機械的固定に耐えます。振動や衝撃を受ける産業環境での長期運用に適した堅牢な構造です。
長距離オンメタル読取 - 金属面 13m
金属面専用にチューニングされたアンテナと NXP UCODE 9xe の組み合わせにより、金属面で最大 13m の読取距離（2W ERP）を実現します。110×25×13mm の細長形状で、パイプ・フレーム・レール等の細長い金属対象物への取付にも適しています。
3 つの取付方式 - 産業環境に柔軟対応
(1) オプションの高性能アクリル粘着剤による接着、(2) M5 ネジまたは 5mm ポップリベットによる機械的固定、(3) 構造用接着剤（3M DP110 または SikaFast 5215 推奨）による恒久的取付 の 3 方式に対応します。振動・衝撃・極端な温度変動を伴う産業環境では機械的固定を強く推奨します。
レーザー刻印対応 - カスタム識別表示
ABS 筐体にロゴ・テキスト・数字・バーコードなどをレーザー刻印できます。視覚的識別と RFID 識別を組み合わせることで、資産管理の運用性を高めます。

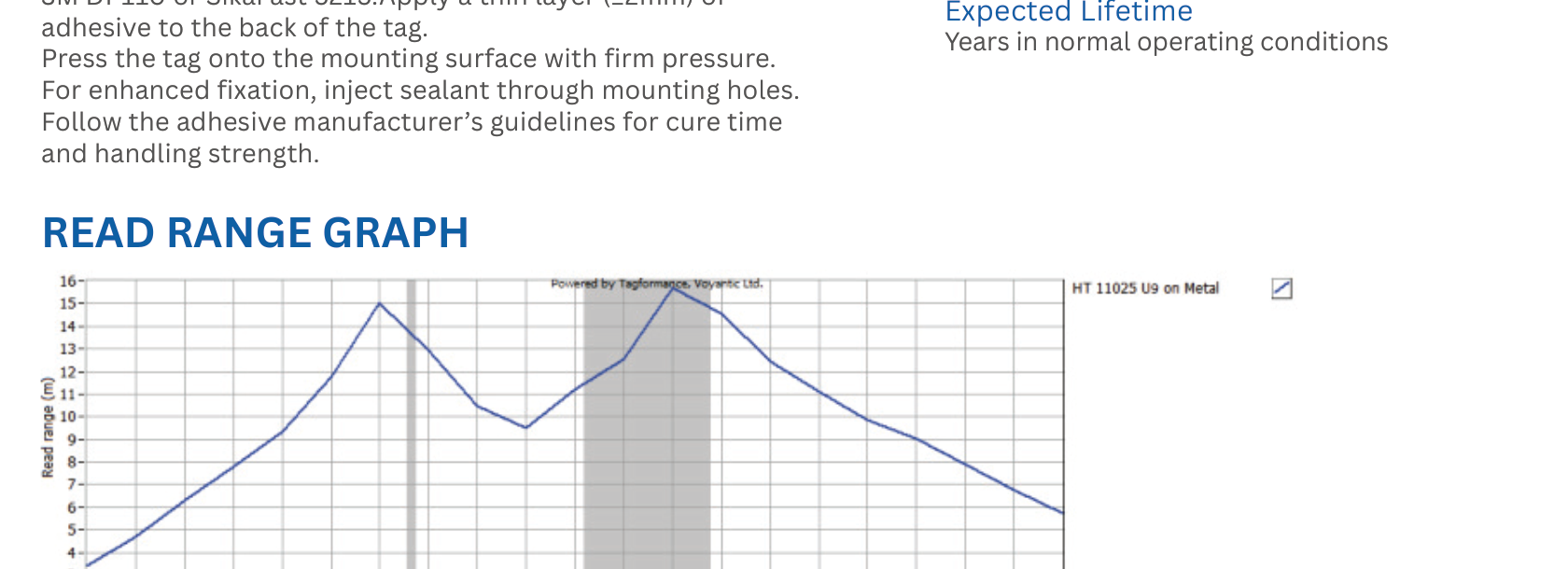

読取距離グラフ
周波数帯ごとの理論読取距離（前方向）を示します。NXP UCODE 9xe 搭載時の金属面貼付条件における 800〜1000 MHz 範囲の測定結果をカバーしています。
出典：Tagformance（Voyantic Ltd.）。実際の読取距離は使用するリーダー・出力・偏波・環境条件により変動します。
パーソナライズ対応

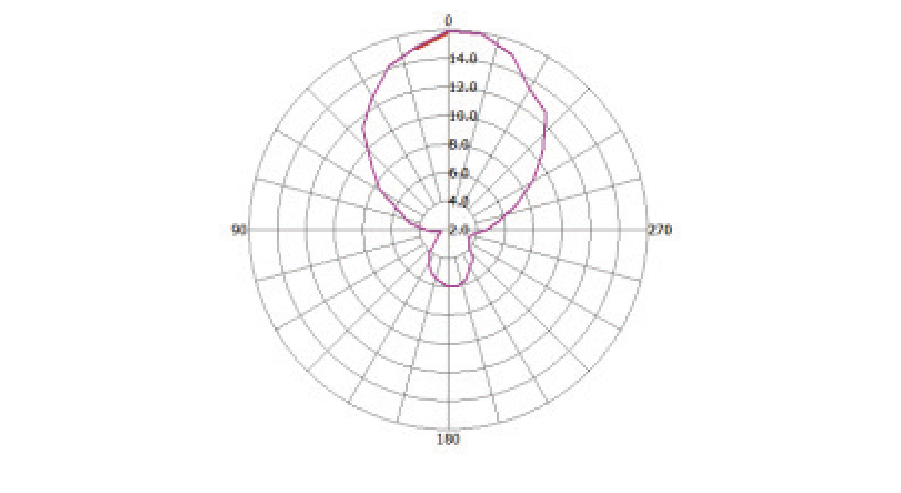

放射パターン
UHF アンテナ放射パターン（単位：m）

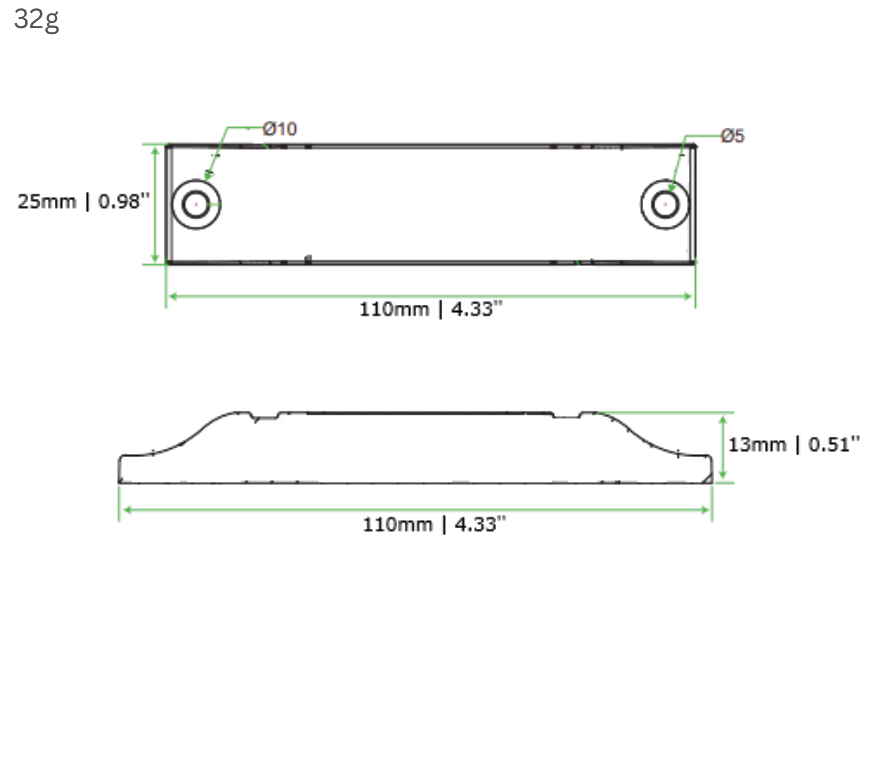

サイズ
物理仕様
- 寸法：110 × 25 × 13 mm
- 取付穴径：5 mm（M5 ネジ / 5mm ポップリベット対応・ブラスインサート付き）
- 筐体材質：ABS Plastic
- 重量：32 g
- 粘着剤：高性能アクリル粘着剤（オプション）
取付方法

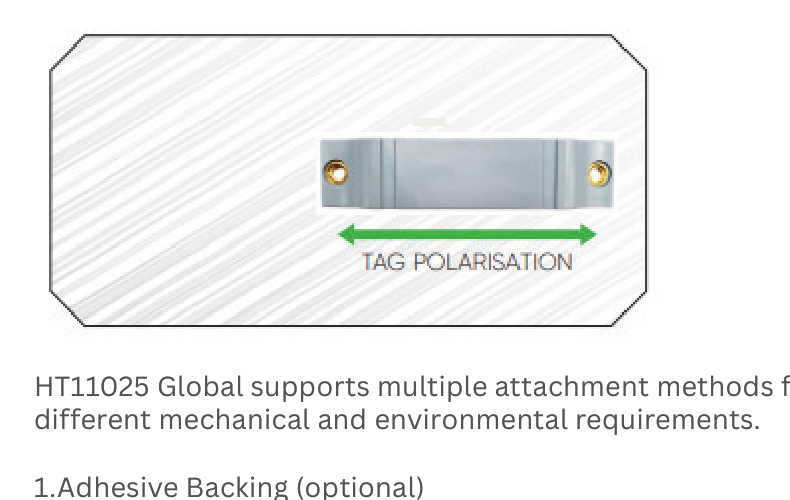

タグの偏波方向
本タグには偏波方向があります（下図）。リーダーアンテナの偏波特性に合わせて、取付方向を決定してください。
取付方法（3 方式）
1. 接着取付（オプション）
- 取付面が清潔で乾燥しており、油分や埃がないことを確認します。
- 推奨貼付温度は +21 ℃ ～ +38 ℃（70 ℉ ～ 100 ℉）です。+10 ℃（50 ℉）以下での取付は推奨されません。
- 強固な圧着により接着強度を高めます。
2. 機械的固定（ネジ / リベット）
- 振動・衝撃・極端な温度変動を伴う産業環境では機械的固定を強く推奨します。
- M5 ネジまたは 5mm ポップリベットを、ブラスインサート付きのプリ成形取付穴を通して固定します。
- 金属面との接触面に空隙が残らないように取付してください（読取性能低下の原因）。
3. 構造用接着剤
- 機械的ストレスを伴う環境での恒久的取付には、3M DP110 または SikaFast 5215 などの構造用接着剤を推奨します。
- タグ裏面に ≤2mm の薄層で塗布し、取付面に強固に圧着します。
- 取付穴を通してシーラントを注入することで固定強度をさらに高められます。
- 接着剤メーカーの硬化時間・取扱強度ガイドラインに従ってください。
詳細仕様
| 仕様 | |
|---|---|
| エアインターフェース | ISO 18000-6C / EPC Global Gen2v2 / RAIN RFID |
| 周波数帯 | 865–928 MHz（グローバル） |
| ICチップ | NXP UCODE 9xe |
| メモリ | 128 ビット EPC、96 ビット TID |
| 対応面 | 金属面 |
| 読取範囲(2W ERP・金属面) | 最大 約 13 m |
| 筐体材質 | ABS Plastic |
| 寸法 | 110 × 25 × 13 mm（4.33" × 0.98" × 0.51"） |
| 取付穴径 | 5 mm（0.19"） |
| 重量 | 約 32 g |
| 粘着剤(オプション) | 高性能アクリル粘着剤 |
| 供給形態 | Single Pieces（100% 性能検査済） |
| 梱包 | 100 個／箱、5 箱／カートン |
| 動作温度 | -40 ℃ ～ +85 ℃ |
| 貼付温度 | +10 ℃ ～ +38 ℃（推奨：+21 ℃ ～ +38 ℃） |
| ピーク温度 | +125 ℃（1 時間） |
| 耐振動性 | JESD22-B103B、サービス条件 2（タグ厚み方向=z軸振動） |
| 保護等級 | IP68 |
| 耐化学薬品性 | モーターオイル 168h・塩水 10% 168h・硫酸 10%pH2 168h・NaOH 10%pH13 24h の曝露試験で物理的・性能的変化なし |
| 製品寿命 | 通常の動作条件で複数年 |
| 品番 | RF.HT.11025.U9xe |
* 記載された外観、仕様等は予告なく変更する場合があります。
* 読取範囲は使用するリーダー・出力・偏波・環境条件によって異なります。記載の読取距離は 2W ERP の試験環境における測定値です。
* アセトンへの曝露は避けてください。炭化水素およびカルボン酸への曝露前には個別に試験を推奨します。
* 金属面とタグの間に空隙が残らないように取付してください（読取性能が低下する場合があります）。
* 本ページの製品画像はデータシート由来の暫定画像です。メーカー提供の製品写真が入手でき次第、順次差し替え予定です。
