Pre-encoding（事前エンコーディング）
- お客様固有の EPC メモリおよびユーザーメモリへの書き込みに対応します。
Customised Laser Engraving（カスタムレーザー刻印）
- ロゴ・テキスト・数字・バーコード等、お客様固有のアートワークを筐体にレーザー刻印できます。

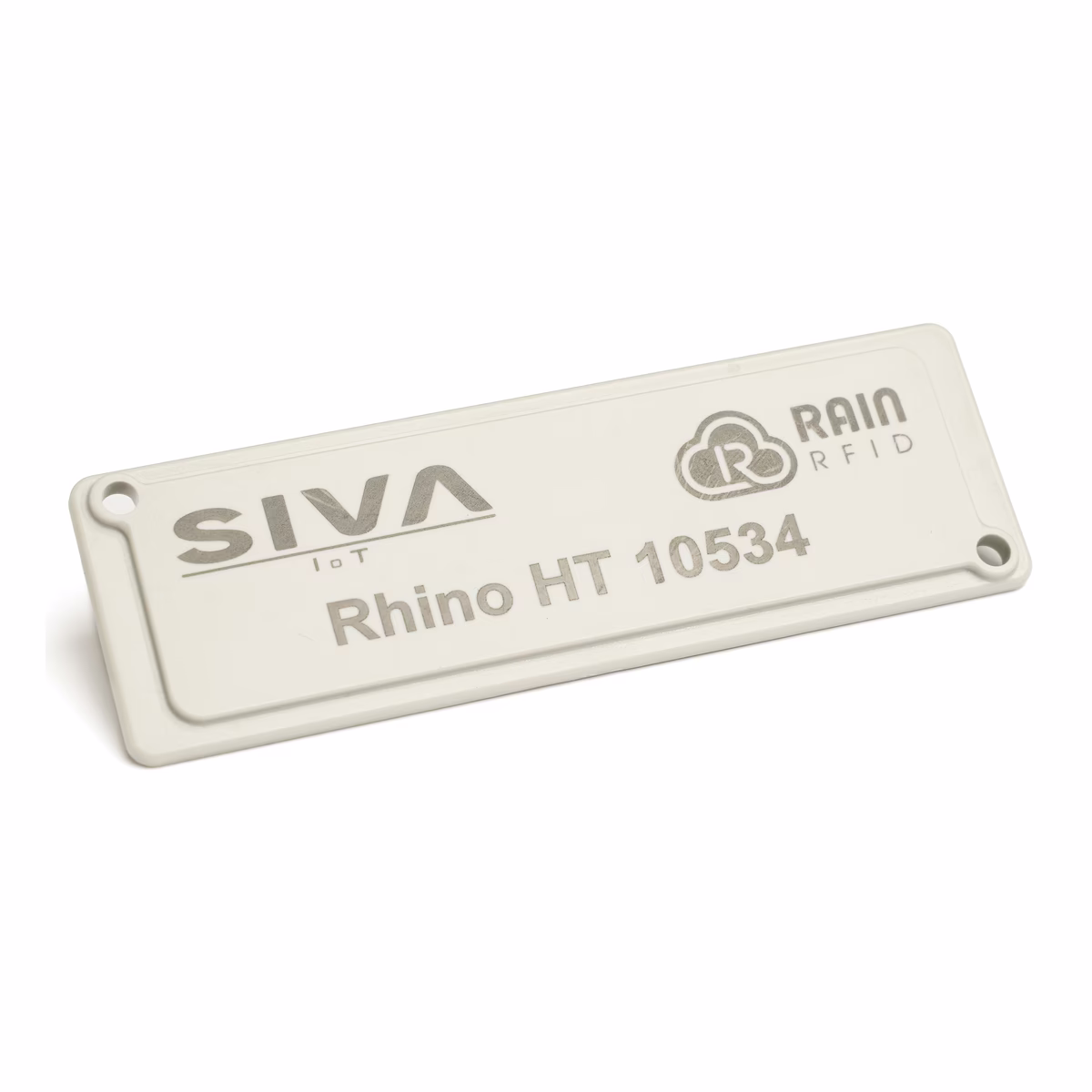

Rhino HT 10534 DUO FRE
SIVA Rhino HT 10534 DUO FREは、UHF と NFC のデュアル周波数に対応する Rhino Hard Tags シリーズの非金属 RTI 向けハードタグ。EM Microelectronic EM4425 V12 を搭載し、UHF（865-928 MHz）と NFC（13.56 MHz）を 1 枚で両立します。UHF と HF で共有する 2048 ビットのユーザーメモリにより、データ管理を一元化でき、プラスチック面で UHF 最大 9m の読取距離（2W ERP）を実現。105×34×4mm の ABS 筐体にレーザー刻印可能な視覚識別エリアを確保し、M3 ネジ・3mm リベットまたは接着剤で取付可能。倉庫の一括読取にはUHF、現場確認・顧客エンゲージメントには NFC と、1 つのタグで複数業務に対応できます。
選ばれる理由
デュアル周波数 - UHF と NFC を 1 枚で
EPC Global Gen2v2（UHF 865-928 MHz）と NFC Forum Type 5（13.56 MHz）の 2 つのエアインターフェースに対応。倉庫内の一括読取には UHF、スマートフォンによる現場確認や顧客エンゲージメントには NFC と、1 つのタグで複数業務に対応できます。ISO/IEC 18000-63 / ISO/IEC 15693 に準拠します。
共有メモリ - データ管理が大幅に簡素化
EM Microelectronic EM4425 V12 を搭載し、HF 側 64 ビット UID、UHF 側 480 ビット EPC + 96 ビット TID、さらに UHF と HF で共有する 2048 ビットの設定可能ユーザーメモリを備えます。同一のデータを UHF と NFC の双方から読み書きできるため、システム統合が容易です。
非金属 RTI 向け - 汎用 ABS 筐体とレーザー刻印
105×34×4mm の ABS 筐体に広い視覚識別エリアを確保し、ロゴ・テキスト・バーコードを筐体へ直接レーザー刻印できます。M3 ネジ・3mm ポップリベットによる機械的固定と、オプションの接着取付の 2 方式に対応します。
高耐環境性 - 過酷な RTI サイクルに対応
IP68（水深 1m で 5 時間試験済）、-35 ℃ ～ +85 ℃ の動作温度範囲を備えます。塩水 10%・モーターオイル・硫酸 10%pH2・NaOH 10%pH13 の 168 時間曝露試験すべてで物理的・性能的変化がないことが確認されています。
読取距離グラフ
UHF 帯での理論読取距離（前方向）を示します。EM4425 V12 搭載時のグローバル帯（800〜1000 MHz）のプラスチック面貼付条件における測定結果をカバーしています。
出典：Tagformance（Voyantic Ltd.）。実際の読取距離は使用するリーダー・出力・偏波・環境条件により変動します。
パーソナライズ対応

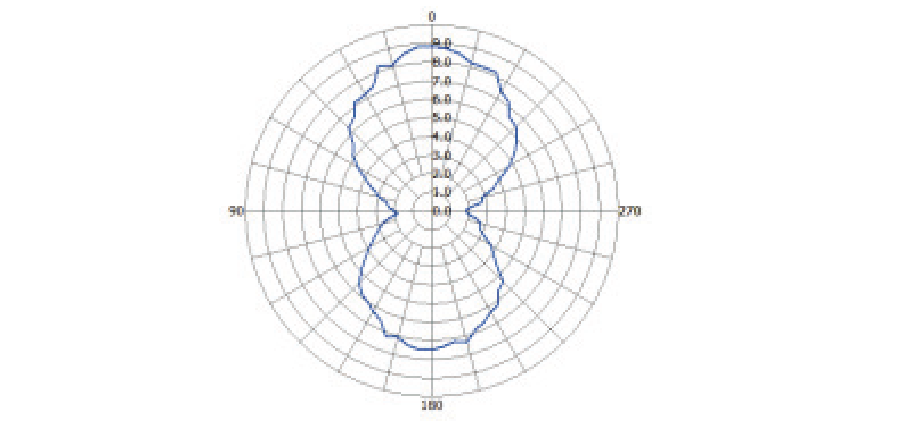

放射パターン
UHF アンテナ放射パターン（単位：m）

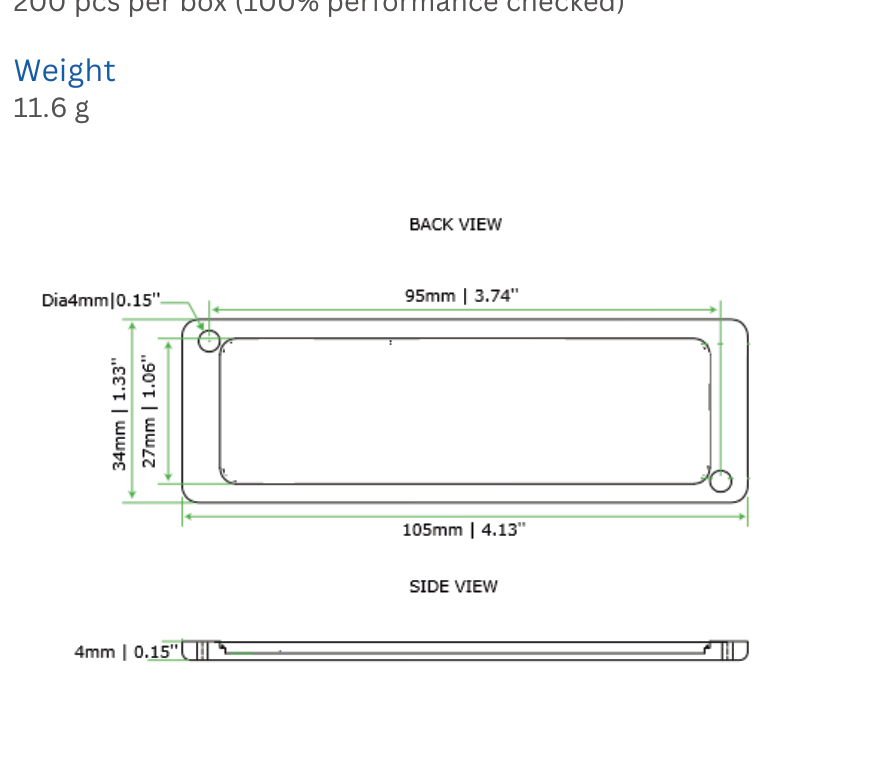

サイズ
物理仕様
- 寸法：105 × 34 × 4 mm
- 取付穴径：4 mm（M3 ネジ / 3mm ポップリベット対応）
- 筐体材質：ABS Plastic
- 重量：11.6 g
- 粘着剤：高性能アクリル粘着剤（オプション）
取付方法

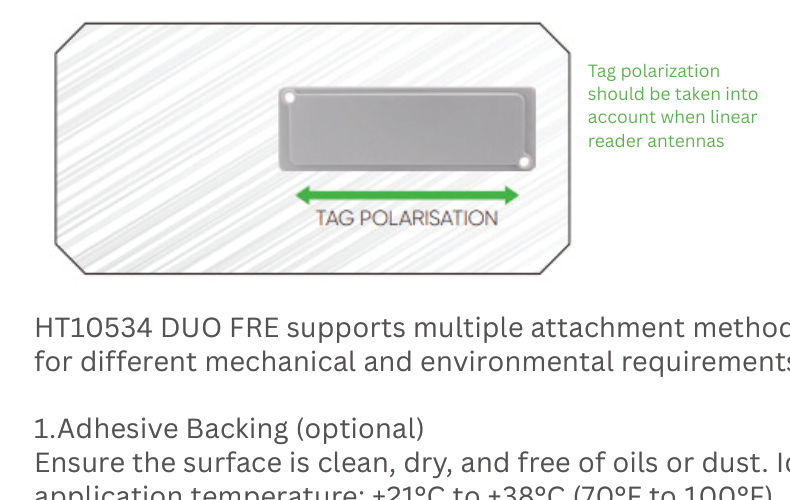

タグの偏波方向
本タグには偏波方向があります（下図）。リーダーアンテナが直線偏波タイプの場合、偏波方向を考慮して取付してください。
取付方法（2 方式）
1. 接着取付（オプション）
- 取付面が清潔で乾燥しており、油分や埃がないことを確認します。
- 推奨貼付温度は +21 ℃ ～ +38 ℃（70 ℉ ～ 100 ℉）です。+10 ℃（50 ℉）以下での取付は推奨されません。
- 強固な圧着により接着強度を高めます。
2. 機械的固定（ネジ / リベット）
- プリ成形された取付穴を通して M3 ネジまたは 3mm ポップリベットで固定します。
- 取付面との接触面に空隙が残らないように固定してください（読取性能低下の原因）。
- 過酷な環境（振動・衝撃・極端な温度変動）では機械的固定を常に推奨します。
詳細仕様
| 仕様 | |
|---|---|
| エアインターフェース | EPC Global Gen2v2 / NFC Forum Type 5 / ISO/IEC 18000-63 / ISO/IEC 15693 |
| 周波数帯(UHF) | 865–928 MHz（グローバル） |
| 周波数帯(NFC) | 13.56 MHz |
| ICチップ | EM Microelectronic EM4425 V12 |
| メモリ(HF) | 64 ビット UID |
| メモリ(UHF) | 480 ビット EPC、96 ビット TID |
| ユーザーメモリ | 2048 ビット（UHF と HF で共有） |
| 対応面 | 非金属面 |
| UHF読取距離(2W ERP・プラスチック面) | 最大 約 9 m |
| 筐体材質 | ABS Plastic |
| 寸法 | 105 × 34 × 4 mm（4.13" × 1.33" × 0.15"） |
| 取付穴径 | 4 mm（0.15"） |
| 重量 | 約 11.6 g |
| 粘着剤(オプション) | 高性能アクリル粘着剤 |
| 供給形態 | Single Pieces（100% 性能検査済） |
| 梱包 | 200 個／箱、4 箱／カートン |
| 動作温度 | -35 ℃ ～ +85 ℃ |
| 貼付温度 | +10 ℃ ～ +38 ℃（推奨：+21 ℃ ～ +38 ℃） |
| 保護等級 | IP68（水深 1m で 5 時間試験済） |
| 耐化学薬品性 | モーターオイル 168h・塩水 10% 168h・硫酸 10%pH2 168h・NaOH 10%pH13 168h の曝露試験で物理的・性能的変化なし |
| 製品寿命 | 通常の動作条件で複数年 |
| 品番 | RF.HT.10534.DF.EM |
* 記載された外観、仕様等は予告なく変更する場合があります。
* 読取範囲は使用するリーダー・出力・偏波・環境条件によって異なります。記載の読取距離は 2W ERP の試験環境における測定値です。
* 本製品は金属面への直接貼付を想定していません（対応面：非金属面）。
* 本ページの製品画像はデータシート由来の暫定画像です。メーカー提供の製品写真が入手でき次第、順次差し替え予定です。
