Pre-encoding（事前エンコーディング）
- お客様固有の EPC メモリへの書き込みに対応します。
Customised Printing（カスタム印刷）
- ロゴ・テキスト・数字・バーコードなど、お客様固有のアートワーク印刷に対応します。

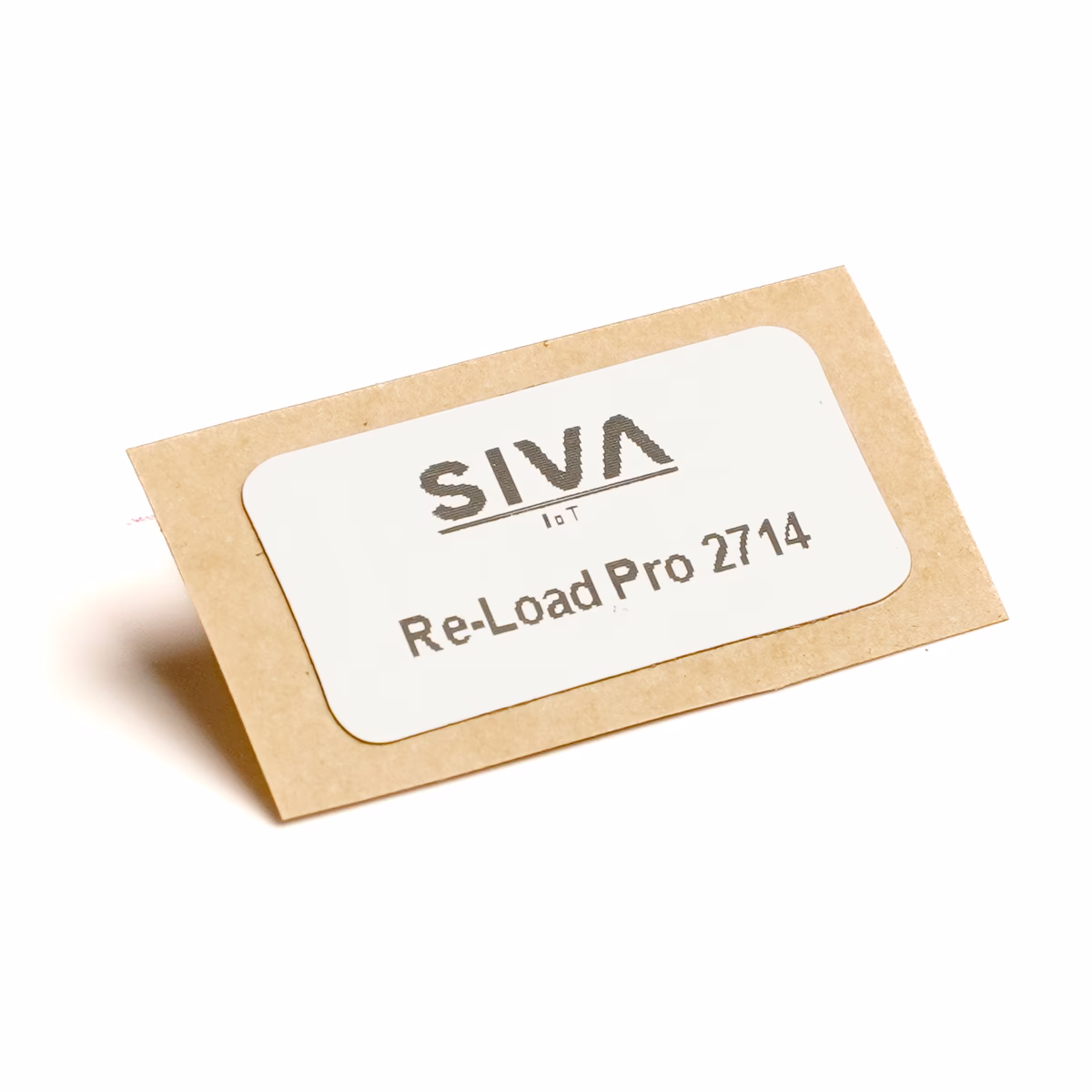

RE-LOAD PRO 2714
SIVA RE-LOAD PRO 2714は、SIVA RTI Management Labels シリーズの最小サイズ RTI 管理用 UHF ラベル。27×14×0.2mm のコンパクトな形状で、貼付面積が限られる対象物（小型返却式容器・部品トレー等）への識別に適しています。NXP UCODE 9xe を搭載し、グローバル 865-928 MHz 対応、プラスチック面で 1.2m、段ボール面で 3.5m の読取距離（2W ERP）を実現。IP68、IPX9K 工業洗浄対応、168 時間化学耐性試験（塩水・硫酸・モーターオイル・NaOH・アセトン）合格で、返却式プラスチック容器の循環運用に対応します。
選ばれる理由
最小サイズ RTI ラベル - 貼付面積最小
27×14×0.2mm の超小型フォームにより、貼付面積が限られる小型返却式プラスチック容器・部品トレー・小型ボックスなどへの識別に対応します。RE-LOAD PRO シリーズの中で最小サイズです。
耐洗浄・耐薬品 - RTI 循環運用対応
IP68（水深 1m で 5 時間試験済）、IPX9K 準拠の工業洗浄プロセス（80℃・80-100bar）に対応。塩水 10%・硫酸 10%pH2・モーターオイル 168 時間、NaOH 10% 24 時間、アセトン 30 分曝露試験で物理的・性能的変化なし。返却式容器の循環洗浄運用に対応します。
段ボール面 3.5m の読取距離
小型サイズながら、段ボール面で 3.5m の読取距離（2W ERP）を実現。プラスチック面では 1.2m と短めですが、小型容器の識別には十分な範囲です。
パーソナライズ対応

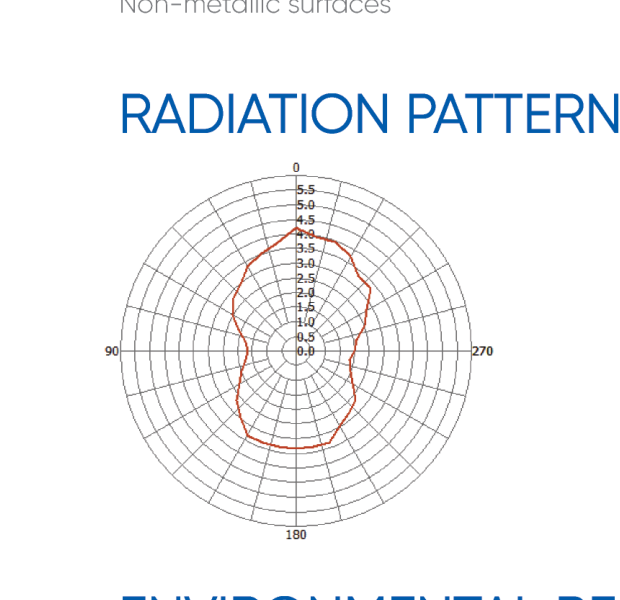

放射パターン
UHF アンテナ放射パターン（単位：m）

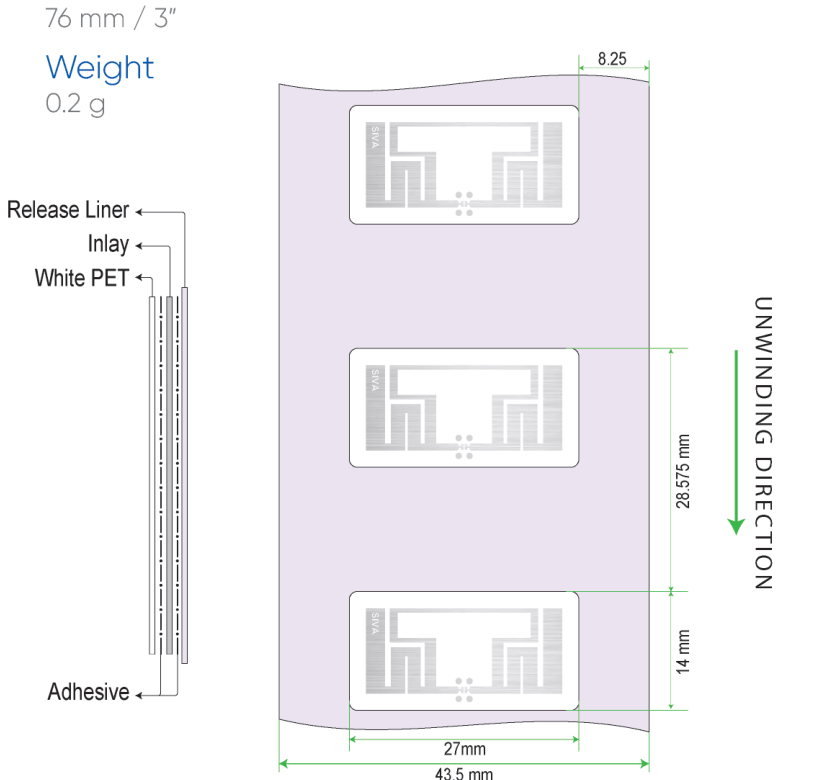

サイズ
物理仕様
- ラベルサイズ：27 × 14 × 0.2 mm
- ラベルピッチ：28.575 mm
- コア内径：76 mm（3")
- 面材：印刷可能な白色 PET
- 重量：0.2 g
- 最小曲げ径：50 mm

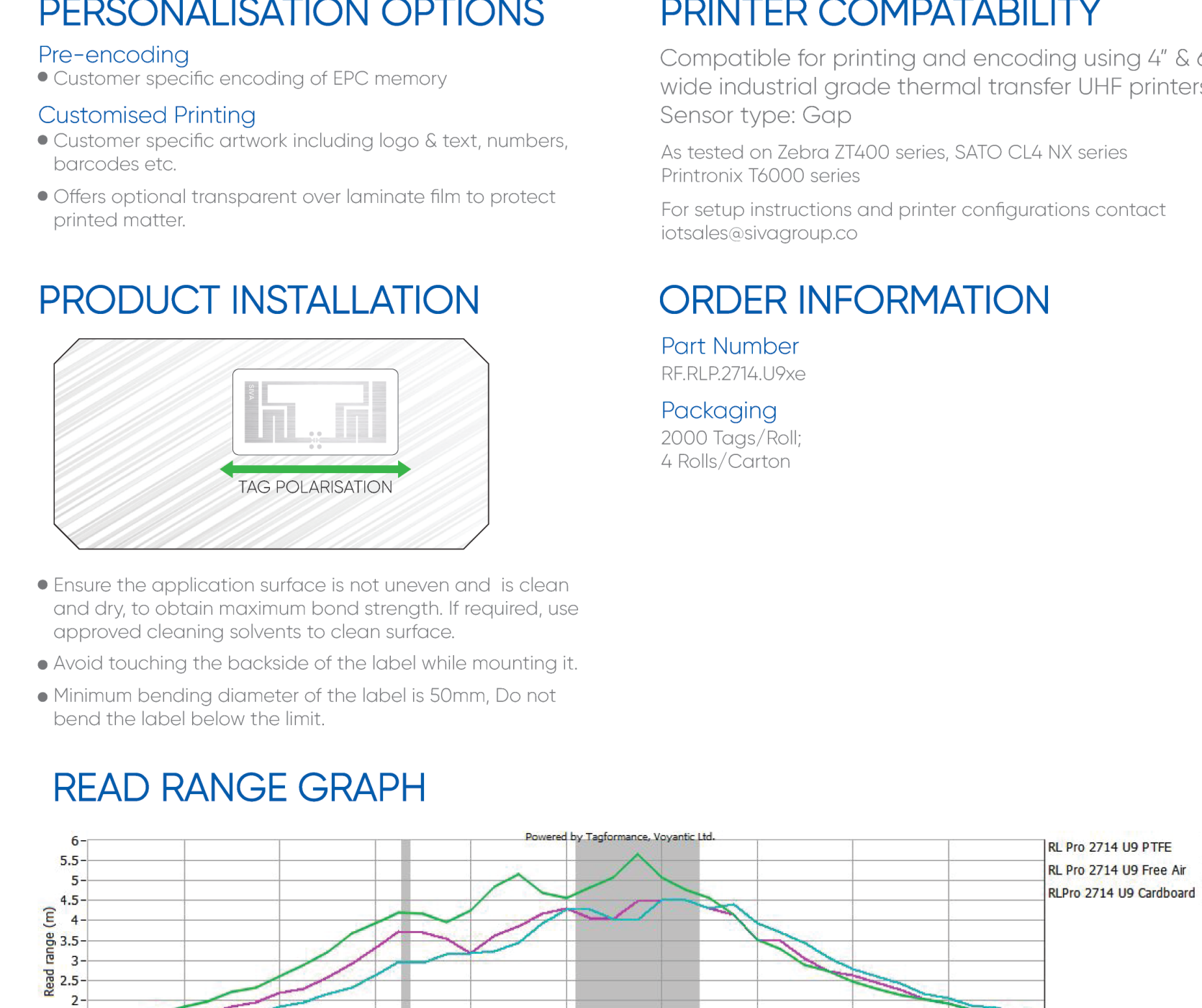

取付方法
取付手順
- 貼付面が平滑で清潔かつ乾燥していることを確認します。必要に応じて認可済みの洗浄剤で清掃してください。
- ラベル背面の粘着部には触れないように取付してください。
- 最小曲げ径 50 mm 以上を確保し、それ以下には曲げないでください。
- 貼付温度は +10 ℃ ～ +38 ℃ の範囲を守ってください。
詳細仕様
| 仕様 | |
|---|---|
| エアインターフェース | EPC Global Class 1 Gen2 / ISO 18000-6C |
| 周波数帯 | 865–928 MHz（グローバル） |
| ICチップ | NXP UCODE 9xe（他チップは要請で対応） |
| メモリ | 128 ビット EPC、96 ビット TID |
| 対応面 | 非金属面 |
| 読取範囲(2W ERP・プラスチック面) | 最大 約 1.2 m |
| 読取範囲(2W ERP・段ボール面) | 最大 約 3.5 m |
| 面材 | 印刷可能な白色 PET（レジンリボン推奨） |
| 粘着剤 | 高性能アクリル粘着剤（低表面エネルギープラスチック対応） |
| ラベルサイズ | 27 × 14 × 0.2 mm（1.06" × 0.55" × 0.01"） |
| ラベルピッチ | 28.575 mm（1.125") |
| コア内径 | 76 mm（3") |
| 重量 | 約 0.2 g |
| 供給形態 | リール 2000 枚／リール |
| 動作温度 | -35 ℃ ～ +80 ℃ |
| 粘着剤サービス温度 | -30 ℃ ～ +80 ℃ |
| 貼付温度 | +10 ℃ ～ +38 ℃ |
| 保護等級 | IP68（水深 1m で 5 時間試験済） |
| 耐洗浄性 | IPX9K 準拠の工業洗浄プロセス（60°角度・80-100bar・80℃・水流量 14-16 l/min）に対応 |
| 耐化学薬品性 | 塩水 10% 168h・硫酸 10%pH2 168h・モーターオイル 168h・NaOH 10% 24h・アセトン 30min の曝露試験で物理的・性能的変化なし |
| 最小曲げ径 | 50 mm |
| 保管条件 | +22 ℃ / 50% RH で 1 年 |
| 製品寿命 | 通常の動作条件で複数年 |
| 品番 | RF.RLP.2714.U9xe |
* 記載された外観、仕様等は予告なく変更する場合があります。
* 読取範囲は使用するリーダー・出力・偏波・環境条件によって異なります。
* 本製品は非金属面を対象とした設計です。
* 最小曲げ径 50mm を超える曲げは避けてください。
* 本ページの製品画像はデータシート由来の暫定画像です。メーカー提供の製品写真が入手でき次第、順次差し替え予定です。
注文情報
| 地域 | バリアント | SKU |
|---|---|---|
| GL | グローバルモデル（NXP UCODE 9xe） | RF.RLP.2714.U9xe |
