Pre-encoding（事前エンコーディング）
- お客様固有の EPC メモリへの書き込みに対応します。
Customised Printing（カスタム印刷）
- ロゴ・テキスト・数字・バーコードをブラック単色で印刷できます。
Printer Compatibility（プリンタ互換）
- Zebra ZT411 On-Metal シリーズ、SATO CL4 NX Plus シリーズ、Printronix T6000e シリーズで印字・エンコードの動作を確認済みです。
MoM HTP 6024 ETSI
SIVA MoM HTP 6024 ETSIは、SIVA FERRO ON-METAL LABELS シリーズの高温対応オンメタル UHF ラベル。長期で +150 ℃、短期で +230 ℃ × 30 分 × 3 サイクルの高温に耐える設計で、自動車部品塗装・熱処理工程・焼成工程などの高温環境下での金属対象物識別に対応します。NXP UCODE 9xm 搭載で EPC 496 ビット + TID 96 ビット + USER 752 ビットの拡張メモリを備え、ETSI 帯（865-868 MHz）で金属面 4m の読取距離（2W ERP）を実現。IP68、168 時間の広範化学耐性、曲面貼付（最小曲げ径 100mm）対応、Zebra ZT411 On-Metal・SATO CL4 NX Plus・Printronix T6000e シリーズで印字・エンコード検証済みです。
選ばれる理由
高温耐性 - +230 ℃ × 30 分 × 3 サイクル
高温耐熱性印刷可能白色フィルムを面材に採用し、長期で +150 ℃、短期で +230 ℃ × 30 分 × 3 サイクルの高温に耐えます。自動車部品塗装工程・熱処理・焼成工程など、複数サイクルの高温曝露が想定される用途に対応します。
拡張メモリ - NXP UCODE 9xm
NXP UCODE 9xm を搭載し、EPC 496 ビット + TID 96 ビット + USER 752 ビットの拡張メモリ構成を備えます。詳細な部品トレーサビリティや VDA 準拠データの保存に対応します。
オンメタル 4m + 曲面対応
金属面専用アンテナ設計で ETSI 帯 4m の読取距離（2W ERP）を実現し、最小曲げ径 100mm で曲面貼付も可能です。円筒形金属タンク・パイプ・部品の高温工程追跡に対応します。
スペーサー付き - 印字工程に配慮
プリントヘッド保護とリボン安定性のためのスペーサーラベル付き供給形態を採用しており、印字工程でのトラブルを低減します。

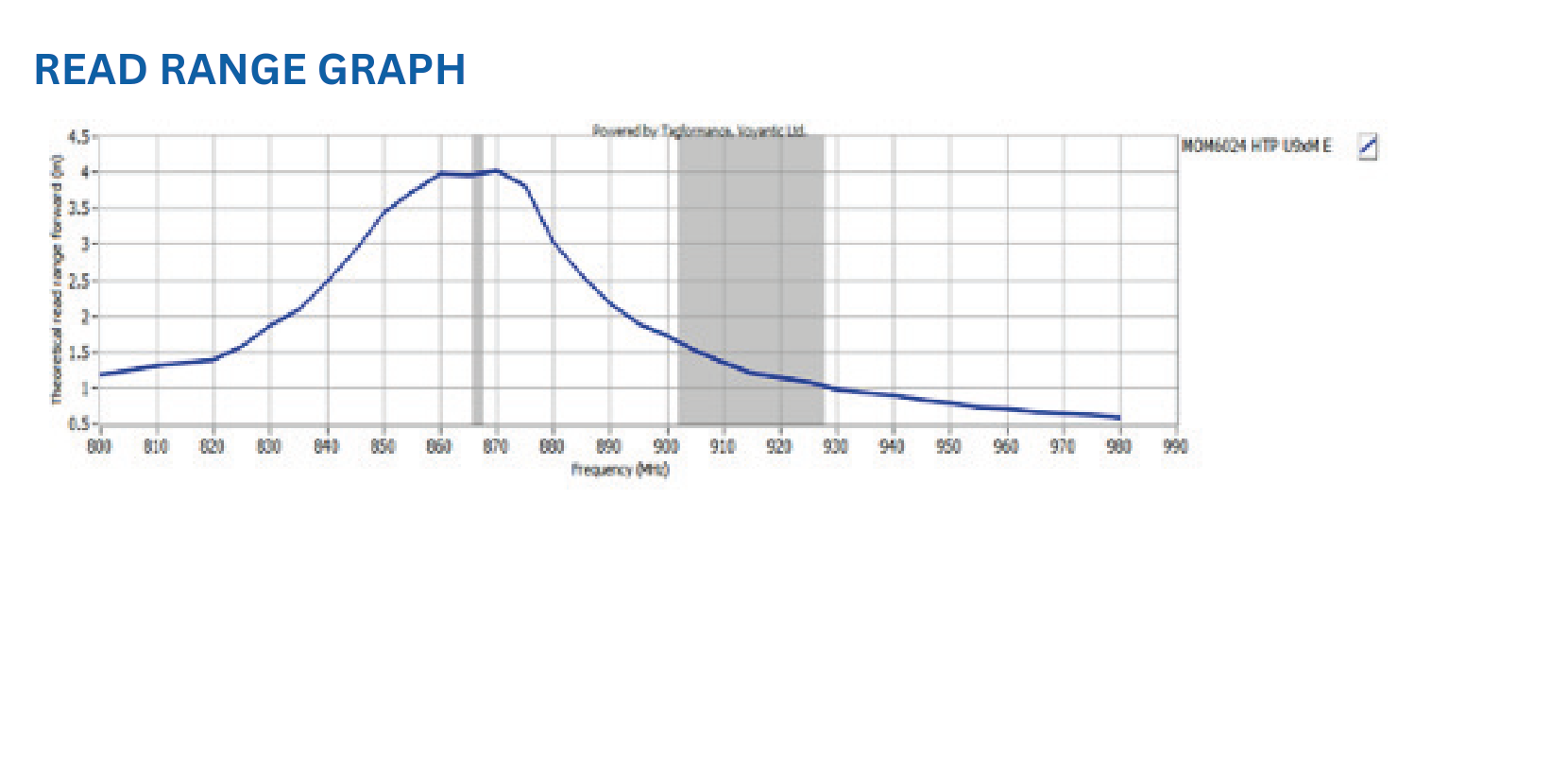

読取距離グラフ
周波数帯ごとの理論読取距離（前方向）を示します。NXP UCODE 9xm 搭載時の ETSI 帯金属面貼付条件における測定結果をカバーしています。
出典：Tagformance（Voyantic Ltd.）。実際の読取距離は使用するリーダー・出力・偏波・環境条件により変動します。
パーソナライズ対応

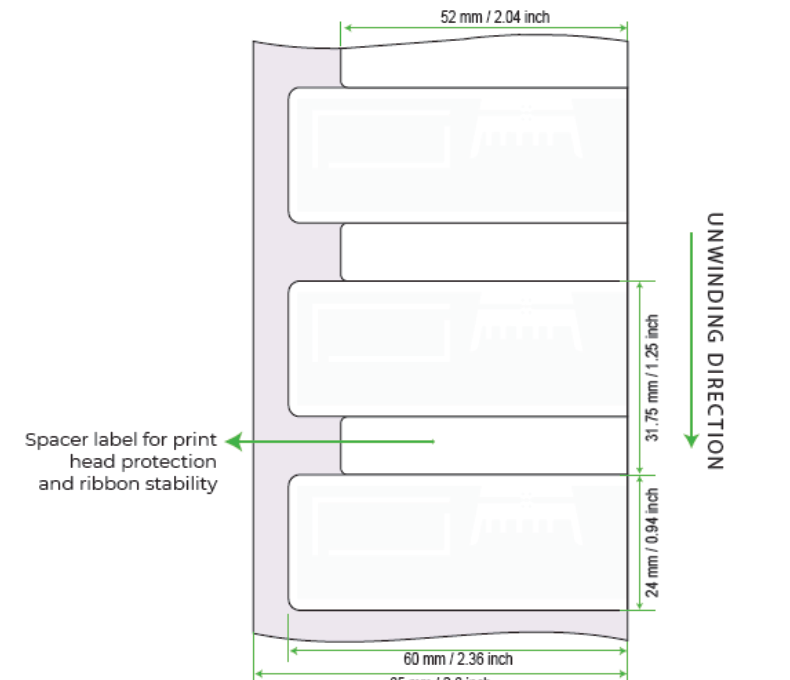

サイズ
物理仕様
- ラベルサイズ：60 × 24 × 1.39 mm
- ラベルピッチ：31.75 mm
- コア内径：76 mm（3")
- 面材：高温耐熱性印刷可能白色フィルム
- 最小曲げ径：100 mm
- スペーサーラベル付き（印字工程でのプリントヘッド保護）

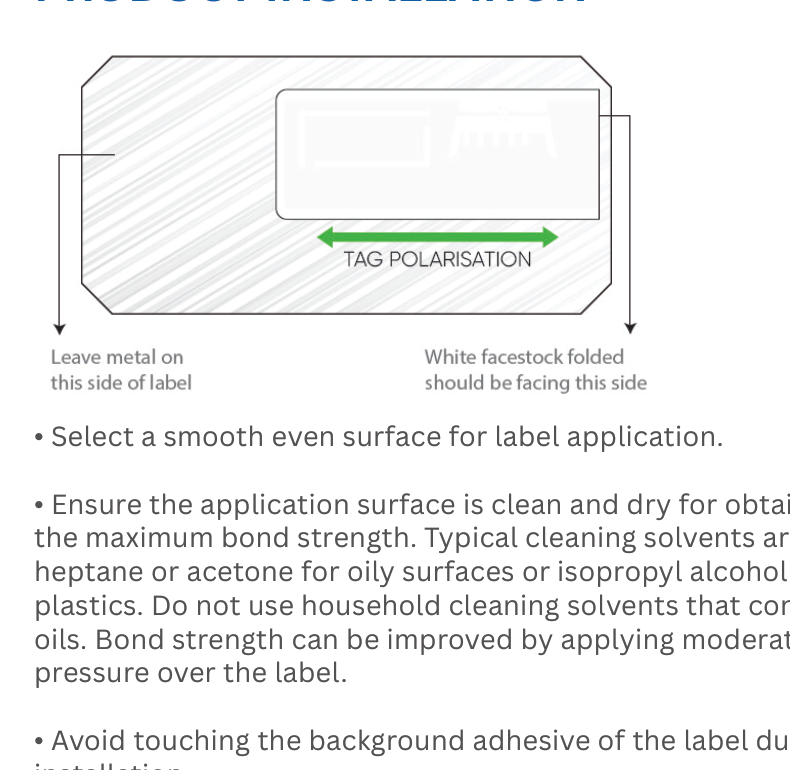

取付方法
剥離手順
- まず、RFID ラベル両側のスペーサーラベルを剥がして取り除きます。
- スペーサーラベルを取り除いた後、実際の RFID ラベルを剥がして対象物に貼付します。
取付手順
- 平滑で清潔、かつ乾燥した表面を選択します。
- 油分の多い表面にはヘプタンまたはアセトン、プラスチック面にはイソプロピルアルコールを使用して洗浄します（家庭用洗浄剤は避けてください）。
- ラベルを希望の位置に配置し、適度な圧力をかけて均等に圧着します。ラベルの背面粘着部には直接触れないようにしてください。
- 曲面への貼付時は最小曲げ径 100mm を守ってください。
- 貼付温度は +10 ℃ ～ +38 ℃ の範囲を守ってください。高温曝露は接着が十分に固化してから行ってください。
詳細仕様
| 仕様 | |
|---|---|
| エアインターフェース | ISO 18000-6C / EPC Global Gen2v2 / RAIN RFID |
| 周波数帯 | 865–868 MHz（ETSI） |
| ICチップ | NXP UCODE 9xm |
| メモリ | EPC 496 ビット + TID 96 ビット + USER 752 ビット（拡張メモリ） |
| 対応面 | 金属面 |
| 読取範囲(2W ERP・金属面) | 最大 約 4 m |
| 面材 | 高温耐熱性印刷可能白色フィルム（レジンリボン推奨） |
| 粘着剤 | 全対応面に強固に接着する高性能粘着剤 |
| ラベルサイズ | 60 × 24 × 1.39 mm（2.36" × 0.94" × 0.005"） |
| ラベルピッチ | 31.75 mm（1.25") |
| コア内径 | 76 mm（3") |
| 供給形態 | リール 500 枚／リール（100% 性能検査済、スペーサーラベル付き） |
| 梱包 | 500 枚／箱、4 箱／カートン |
| 動作温度 | -35 ℃ ～ +85 ℃ |
| 貼付温度 | +10 ℃ ～ +38 ℃ |
| ピーク温度(長期) | +150 ℃ |
| ピーク温度(短期) | +230 ℃ × 30 分 × 3 サイクル |
| 保護等級 | IP68（水深 1m で 5 時間試験済） |
| 耐化学薬品性 | 塩水 10% 168h・モーターオイル 168h・硫酸 10%pH2 168h・NaOH 10%pH13 12h の曝露試験で物理的・性能的変化なし |
| 最小曲げ径 | 100 mm |
| 接着剤のシェルフライフ | +20 ℃ / 50% RH で 1 年 |
| 製品寿命 | 通常の動作条件で複数年 |
| 品番 | RF.LM.HTP6024.E.U9xm |
* 記載された外観、仕様等は予告なく変更する場合があります。
* 読取範囲は使用するリーダー・出力・偏波・環境条件によって異なります。記載の読取距離は 2W ERP の試験環境における測定値です。
* アセトンへの曝露は避けてください。
* 本製品は ETSI 帯（865-868 MHz）向けモデルです。
* 高温曝露は貼付後、接着が十分に固化してから行ってください。
* 本ページの製品画像はデータシート由来の暫定画像です。メーカー提供の製品写真が入手でき次第、順次差し替え予定です。
注文情報
| 地域 | バリアント | SKU |
|---|---|---|
| EU | ETSI モデル（NXP UCODE 9xm） | RF.LM.HTP6024.E.U9xm |
