Pre-encoding（事前エンコーディング）
- お客様固有の EPC メモリへの書き込みに対応します。
Customised Printing（カスタム印刷）
- ロゴ・テキスト・数字・バーコードなど、お客様固有のアートワーク印刷に対応します。
MoM 6024 VDA Global
SIVA MoM 6024 VDA Globalは、SIVA FERRO ON-METAL LABELS シリーズの自動車業界 VDA 準拠オンメタル UHF ラベル。NXP UCODE 9xm 搭載で EPC 496 ビット + TID 96 ビット + USER 752 ビットの拡張メモリを備え、詳細な自動車部品トレーサビリティに対応します。60×24×1.4mm の薄型設計で、グローバル 865-928 MHz 対応、金属面 7m、プラスチック 2m、液体容器 2.2m の読取距離（2W ERP）を実現。IP68、168 時間化学耐性試験、最小曲げ径 100mm の曲面貼付対応です。
選ばれる理由
VDA Encoding Scheme 準拠
自動車業界の VDA（Verband der Automobilindustrie）Encoding Scheme に準拠した設計。自動車部品のサプライチェーン・プラント内物流での識別運用において、業界標準に沿った互換性を確保します。
拡張メモリ - UCODE 9xm 搭載
NXP UCODE 9xm を搭載し、EPC 496 ビット + TID 96 ビット + USER 752 ビットの拡張メモリ構成を備えます。標準的な UCODE 9xe よりも多くのユーザーデータを保存でき、自動車部品の詳細なトレーサビリティに対応します。
オンメタル最適化 - グローバル対応
金属面に最適化したアンテナ設計により、グローバル 865-928 MHz で金属面 7m、プラスチック 2m、液体容器 2.2m の読取距離（2W ERP）を実現します。
パーソナライズ対応

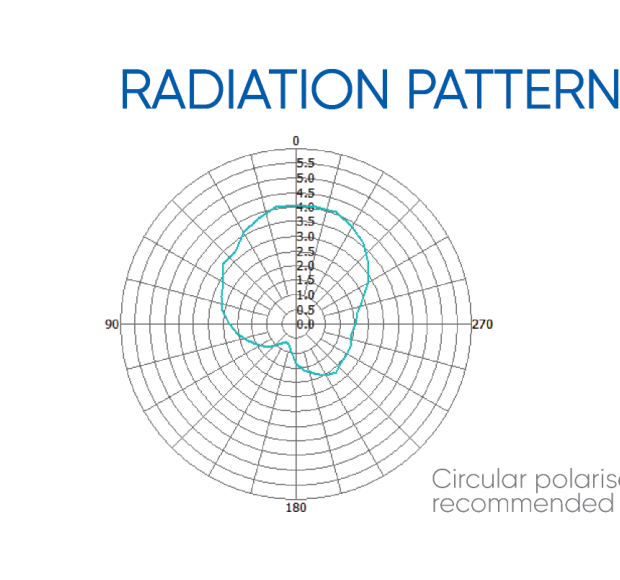

放射パターン
UHF アンテナ放射パターン（単位：m）
サイズ
物理仕様
- ラベルサイズ：60 × 24 × 1.4 mm
- ラベルピッチ：24.29 mm
- コア内径：76 mm（3")
- 面材：印刷可能な白色 PET
- 重量：0.75 g
- 最小曲げ径：100 mm

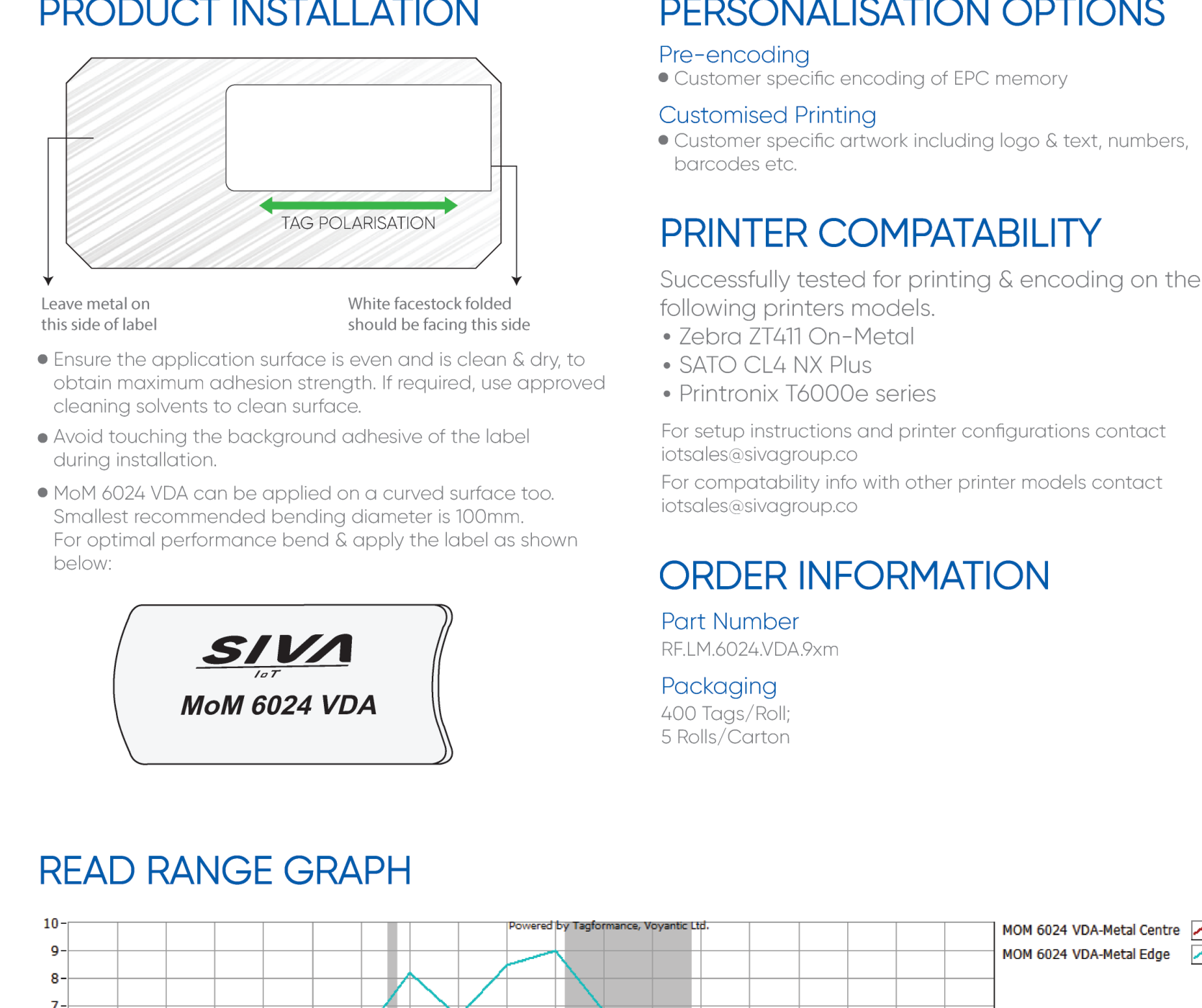

取付方法
取付手順
- 対象金属面が清潔で乾燥していることを確認します。
- ラベルを指定位置に配置し、背面粘着部に触れないよう取付します。
- 適度な圧力で均等に圧着します。
- 曲面貼付時は最小曲げ径 100mm を守ってください。
- 貼付温度は +10 ℃ ～ +38 ℃ の範囲を守ってください。
詳細仕様
| 仕様 | |
|---|---|
| エアインターフェース | ISO 18000-6C / EPC Global Gen2v2 / RAIN RFID |
| 周波数帯 | 865–928 MHz（グローバル） |
| ICチップ | NXP UCODE 9xm |
| メモリ | 496 ビット EPC、96 ビット TID、752 ビット USER（拡張メモリ） |
| 対応面 | 金属面（プラスチック・液体容器でも動作） |
| 読取範囲(2W ERP・金属面) | 最大 約 7 m |
| 読取範囲(2W ERP・プラスチック面) | 最大 約 2 m |
| 読取範囲(2W ERP・液体容器) | 最大 約 2.2 m |
| 面材 | 印刷可能な白色 PET（レジンリボン推奨） |
| 粘着剤 | 高性能アクリル粘着剤 |
| ラベルサイズ | 60 × 24 × 1.4 mm（2.36" × 0.94" × 0.05"） |
| ラベルピッチ | 24.29 mm（1.35") |
| コア内径 | 76 mm（3") |
| 重量 | 約 0.75 g |
| 供給形態 | リール 400 枚／リール |
| 動作温度 | -30 ℃ ～ +80 ℃ |
| 貼付温度 | +10 ℃ ～ +38 ℃ |
| ピーク温度 | +100 ℃（10 分）／+60 ℃（100 時間） |
| 保護等級 | IP68 |
| 耐化学薬品性 | 塩水 10% 168h・モーターオイル 168h・NaOH 10% 12h の曝露試験で物理的・性能的変化なし |
| 最小曲げ径 | 100 mm |
| 業界準拠 | VDA（自動車業界）Encoding Scheme |
| 保管条件 | +23 ℃ / 50% RH で 1 年 |
| 製品寿命 | 通常の動作条件で複数年 |
| 品番 | RF.LM.VDA.6024.U9xm |
* 記載された外観、仕様等は予告なく変更する場合があります。
* 読取範囲は使用するリーダー・出力・偏波・環境条件によって異なります。
* VDA 規格準拠を前提とした運用では、エンドユーザー側で運用ガイドラインの最新版を併せてご確認ください。
* 本ページの製品画像はデータシート由来の暫定画像です。メーカー提供の製品写真が入手でき次第、順次差し替え予定です。
