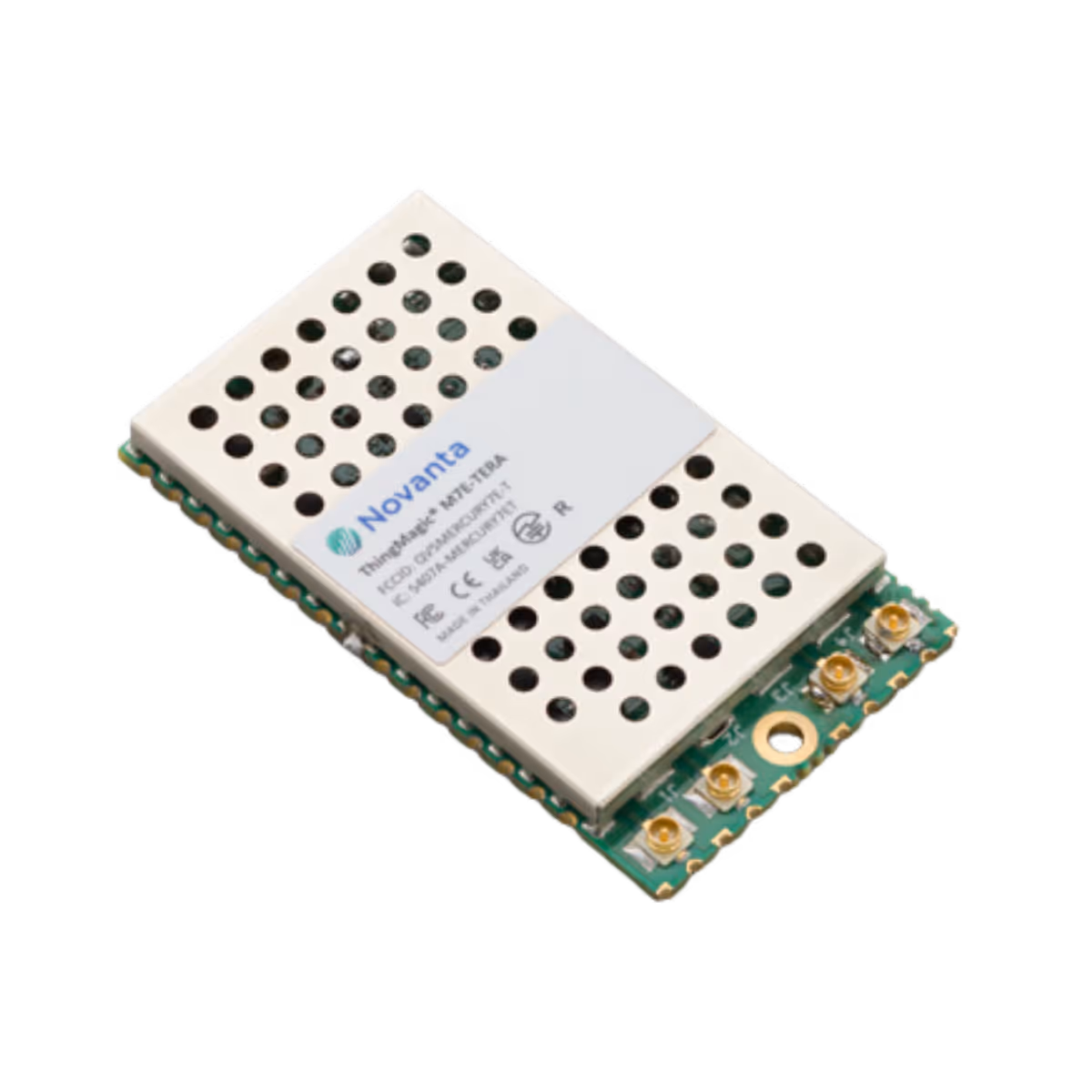

M7E-TERA
4ポートモジュールであり、固定型のマルチアンテナリーダーアプリケーションにおいて、最も要求の厳しい性能基準を満たします。M7E-TERAは、高い読取速度とRFパワー、フォームファクターの優位性で、オリジナル機器メーカー（OEM）アプリケーションに最適なソリューションになります。
製品概要
RAIN RFIDリーダーモジュール M7E-TERA
最大+31.5dBmの出力と最大800個/秒のタグ読取が可能で、ThingMagicのM7E-TERAは難易度の高いアプリケーションにおいても卓越した性能を発揮します。
主なポイント
- 小型形状と強力な性能の組み合わせ
- +31.5dBmのRF出力で優れたタグ読取距離
- Impinj E710 RAIN RFIDリーダーチップを搭載
- EPCglobal Gen2V2（ISO 18000-63）プロトコル
- FCC/IC（北米および南米）、ETSI（欧州連合）などの複数の地域、およびインド、中国、韓国、オーストラリア、日本を含むその他の地域に対応
- 最大800*個/秒の読取速度で高速移動するタグや大量のタグ集団に対応
アプリケーション
- OEM
- 付加価値再販業者
- ソリューションプロバイダ
- メディカルキャビネット
- 競技用計時
- 長いケーブルのポータル
- 在庫管理
- 複数のアンテナを必要とするコンベア
詳細仕様
| 仕様 | |
|---|---|
| モジュール | M7E-TERA |

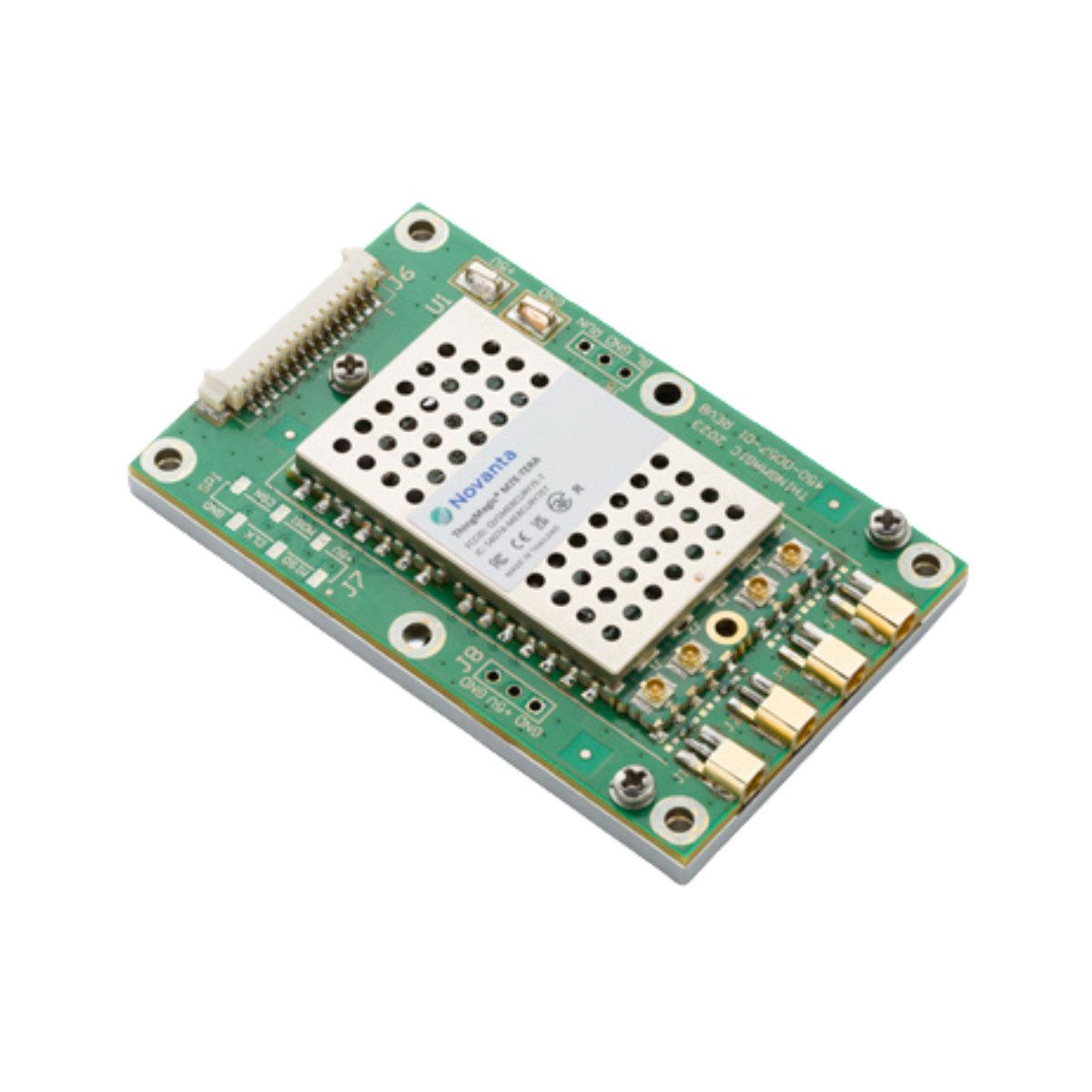

| キャリア基板モジュール | M7E-TERA-CB |
| 開発キット | M7E-TERA-DEVKIT |
| RFIDチップ | Impinj E710 |
| RF 出力 | 読み取りと書き込みレベルが別々で、0dBmから+31.5dBmまで0.5dBステップで調整可能、精度は+/- 1dBm |
| 規格 |
FCC（北米、南米）902-928MHz ETSI（ヨーロッパ）865.6-867.6 MHz TRAI（インド）865-867 MHz KCC（韓国）917-923.5 MHz ACMA（オーストラリア）920-926 MHz SRRC-MII（中国）920.1-924.9 MHz MIC（日本）916.8-922.2 MHz 「オープン」（カスタマイズ可能なチャンネルプラン; 860-930 MHz） |
| 最大読取速度 | 800タグ/秒 |
| タグ読取距離（標準値） | 6dBiアンテナ（36dBm EIRP）で12メートル以上* |
| RFID プロトコル | EPCglobal Gen 2V2 （ISO 18000-63） |
| アンテナコネクタ | 50Ω接続×4（ボードエッジまたはU.FL） |
| 物理インターフェース | 4つのRFポート、DC電源、通信、制御、GPIO信号へのアクセスを提供する38のボードエッジ接続 |
| 制御/データインターフェース | UART（3.3Vロジックレベル、9.6～921.6kbps） |
| GPIOセンサーおよび表示 | 4つの3.3V双方向ポートは、入力（センサー）ポートまたは出力（インジケーター）ポートとして構成可能 |
| API | C#、.NET、Java、C |
| 寸法 | L 46 x W 26 x H 4 mm |
| 動作温度 | -40℃ ～ 60℃ |
| 保存温度 | -40℃ ～ 85℃ |
| DC電圧 | 3.3～5.5 V |
| DC電力消費 | 読み取り時のDC電力消費：+31.5dBmで7.2W未満*、+17dBm未満の出力レベルで3W未満 |
| 省電力オプション | スタンバイ：0.780 Wスリープ：0.130 Wシャットダウン：0.090 W |
| 認証 | 米国（FCC 47 CFR Ch. 1 Part 15）、カナダ（Industry Canada RSS-247）、EU（ETSI EN 302 208 v3.3.1、RED 2014/53/EU) |
* 記載された外観、仕様等は予告なく変更する場合があります。
