M7E-MEGA
ThingMagic M7E-MEGAは、Impinj E510チップ搭載の最小クラス2ポート高性能UHF RAIN RFIDモジュールです。非常に小さいサイズとパワフルな性能により、効率の向上、開発コストの削減、市場投入までの時間の短縮といったメリットが得られます。
製品概要

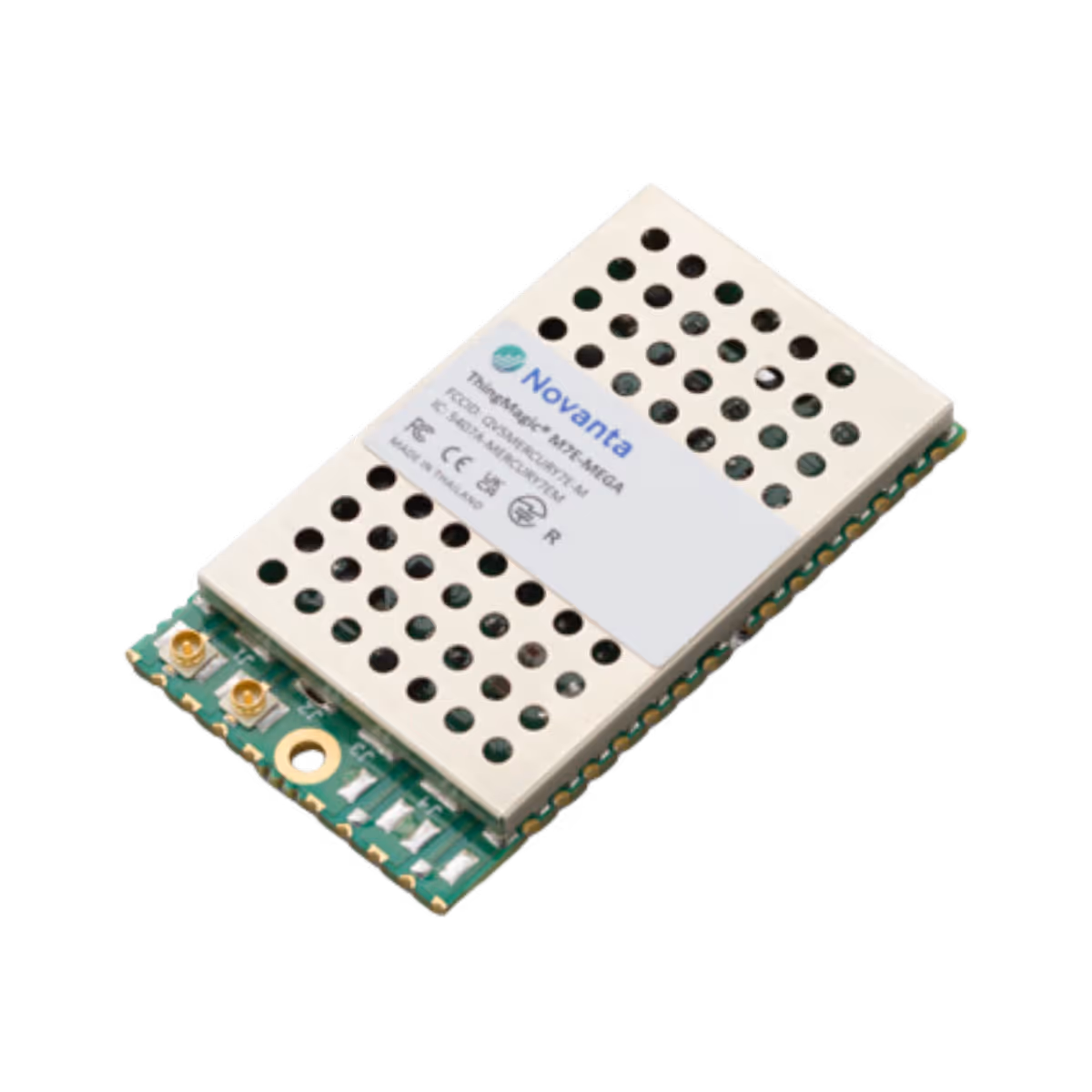

RAIN RFIDリーダーモジュール M7E-MEGA
ThingMagic M7E-MEGAは、最大600*タグ/秒を読み取ることができ、低消費電力を特長としています。
主なポイント
- 小型形状と強力な性能の組み合わせ
- +30dBmのRF出力電力で優れたタグ読取距離
- Impinj E710 RAIN RFIDリーダーチップを搭載
- EPCglobal Gen2V2（ISO 18000-63）プロトコル
- 最大600*個/秒の読取速度で高速移動するタグや大量のタグ集団に対応
- FCC/IC（北米および南米）、ETSI（欧州連合）などの複数の地域、およびインド、中国、韓国、オーストラリア、日本を含むその他の地域に対応
アプリケーション
- ハンドヘルドデバイスとスキャナ
- バッテリー駆動
- RFID対応プリンター、デスクトップおよび携帯用
- タグコミッショニングステーション
- POS機器
- スマートフォンアクセサリ
- メディカルキャビネット
詳細仕様
| 仕様 | |
|---|---|
| モジュール | M7E-MEGA |
| キャリア基板モジュール | M7E-MEGA-CB |
| 開発キット | M7E-MEGA-DEVKIT |
| RFIDチップ | Impinj E510 |
| RF 出力 | 読み取りと書き込みレベルが別々で、-10dBmから+30dBmまで0.5dBステップで調整可能、精度は+/- 1dBm |
| 規格 |
FCC（北米、南米）902-928MHz ETSI（ヨーロッパ）865.6-867.6 MHz TRAI（インド）865-867 MHz KCC（韓国）917-923.5 MHz ACMA（オーストラリア）920-926 MHz SRRC-MII（中国）920.1-924.9 MHz MIC（日本）916.8-922.2 MHz 「オープン」（カスタマイズ可能なチャンネルプラン; 860-930 MHz） |
| 最大読取速度 | 600タグ/秒 |
| タグ読取距離（標準値） | 6dBiアンテナ（36dBm EIRP）で9メートル以上* |
| RFID プロトコル | EPCglobal Gen 2V2 （ISO 18000-63） |
| アンテナコネクタ | 50Ω接続×2（ボードエッジまたはU.FL） |
| 物理インターフェース | 2つのRFポート、DC電源、通信、制御、GPIO信号へのアクセスを提供する38のボードエッジ接続 |
| 制御/データインターフェース | UART（3.3Vロジックレベル、9.6～921.6kbps） |
| GPIOセンサーおよび表示 | 4つの3.3V双方向ポートは、入力（センサー）ポートまたは出力（インジケーター）ポートとして構成可能 |
| API | C#、.NET、Java、C |
| 寸法 | L 46 x W 26 x H 4 mm |
| 動作温度 | -40℃ ～ 60℃ |
| 保存温度 | -40℃ ～ 85℃ |
| DC電圧 | 3.3～5.5 V |
| DC電力消費 | 読み取り時のDC電力消費：+30dBmで5.75W未満*、+17dBm未満の出力レベルで3W未満 |
| 省電力オプション | スタンバイ：0.780 Wスリープ：0.130 Wシャットダウン：0.090 W |
| 認証 | 米国（FCC 47 CFR Ch. 1 Part 15）、カナダ（Industry Canada RSS-247）、EU（ETSI EN 302 208 v3.3.1、RED 2014/53/EU) |
* 記載された外観、仕様等は予告なく変更する場合があります。
