M7E-DEKA
ThingMagic M7E-DEKAは、拡張RFパワーを備えたMercuryシリーズの組み込み型UHF RAIN RFIDモジュールの最小フォームファクタです。低消費電力でバッテリー駆動に対応し、小型フォームファクタのポータブル用途に最適。SMT実装対応で大量生産向けです。
製品概要
RAIN RFIDリーダーモジュール M7E-DEKA
ThingMagic M7E-DEKAは、SMT製造の効率を高めるために設計された表面実装パッケージが特徴で、大量生産アプリケーションにRFIDを組み込むための総コストを削減します。
主なポイント
- 拡張RFパワー対応
- 最小フォームファクタ
- 低消費電力設計
- バッテリー駆動ポータブル向け
アプリケーション
- プリンタ、ハンドヘルドデバイス、センサーネットワークなどのモバイルデバイス
- バッテリー駆動デバイス
- スマートフォンアクセサリ
- ヘルスケアおよび製薬業界向け医療機器
- キオスクと自動販売機
- タグコミッショニングステーション
詳細仕様
| 仕様 | |
|---|---|
| モジュール | M7E-DEKA |
| キャリア基板モジュール | M7E-DEKA-CB |
| 開発キット | M7E-DEKA-DEVKIT |
| RFIDチップ | Impinj E310 |
| RF 出力 | 読み取りと書き込みレベルが別々で、0dBmから+24dBmまで0.5dBステップで調整可能、精度は+/- 1dBm |
| 規格 |
FCC（北米、南米）902-928MHz ETSI（ヨーロッパ）865.6-867.6 MHz TRAI（インド）865-867 MHz KCC（韓国）917-923.5 MHz ACMA（オーストラリア）920-926 MHz SRRC-MII（中国）920.1-924.9 MHz MIC（日本）916.8-922.2 MHz 「オープン」（カスタマイズ可能なチャンネルプラン; 860-930 MHz） |
| 最大読取速度 | 300タグ/秒 |
| タグ読取距離（標準値） | 6dBiアンテナ（30dBm EIRP）で4.5メートル以上* |
| RFID プロトコル | EPCglobal Gen 2V2 （ISO 18000-63） |
| アンテナコネクタ | シングル50Ω接続（ボードエッジ） |
| 物理インターフェース | RF、DC電源、通信、制御、GPIO信号へのアクセスを提供する41のボードエッジ接続 |
| 制御/データインターフェース | UART（3.3Vロジックレベル、9.6～921.6kbps） |
| GPIOセンサーおよび表示 | 4つの3.3V双方向ポートは、入力（センサー）ポートまたは出力（インジケーター）ポートとして構成可能 |
| API | C#、.NET、Java、C |
| 寸法 | L 18 x W 21 x H 3 mm |
| 動作温度 | -40℃ ～ 60℃ |
| 保存温度 | -40℃ ～ 85℃ |
| DC電圧 | +25dBm出力時3.3～5.5 V、+27dBm出力時3.7～5.5 V |
| DC電力消費 | +27dBm出力時のDC電力消費：5 VDCで3.1 W*、0dBm出力時のDC電力消費：5 VDCで1.2 W未満 |
| 省電力オプション | スタンバイ：0.665 Wスリープ：0.080 Wシャットダウン：0.065 W |
| 認証 | 米国（FCC 47 CFR Ch. 1 Part 15）、カナダ（Industry Canada RSS-247）、EU（ETSI EN 302 208 v3.3.1、RED 2014/53/EU) |
* 記載された外観、仕様等は予告なく変更する場合があります。

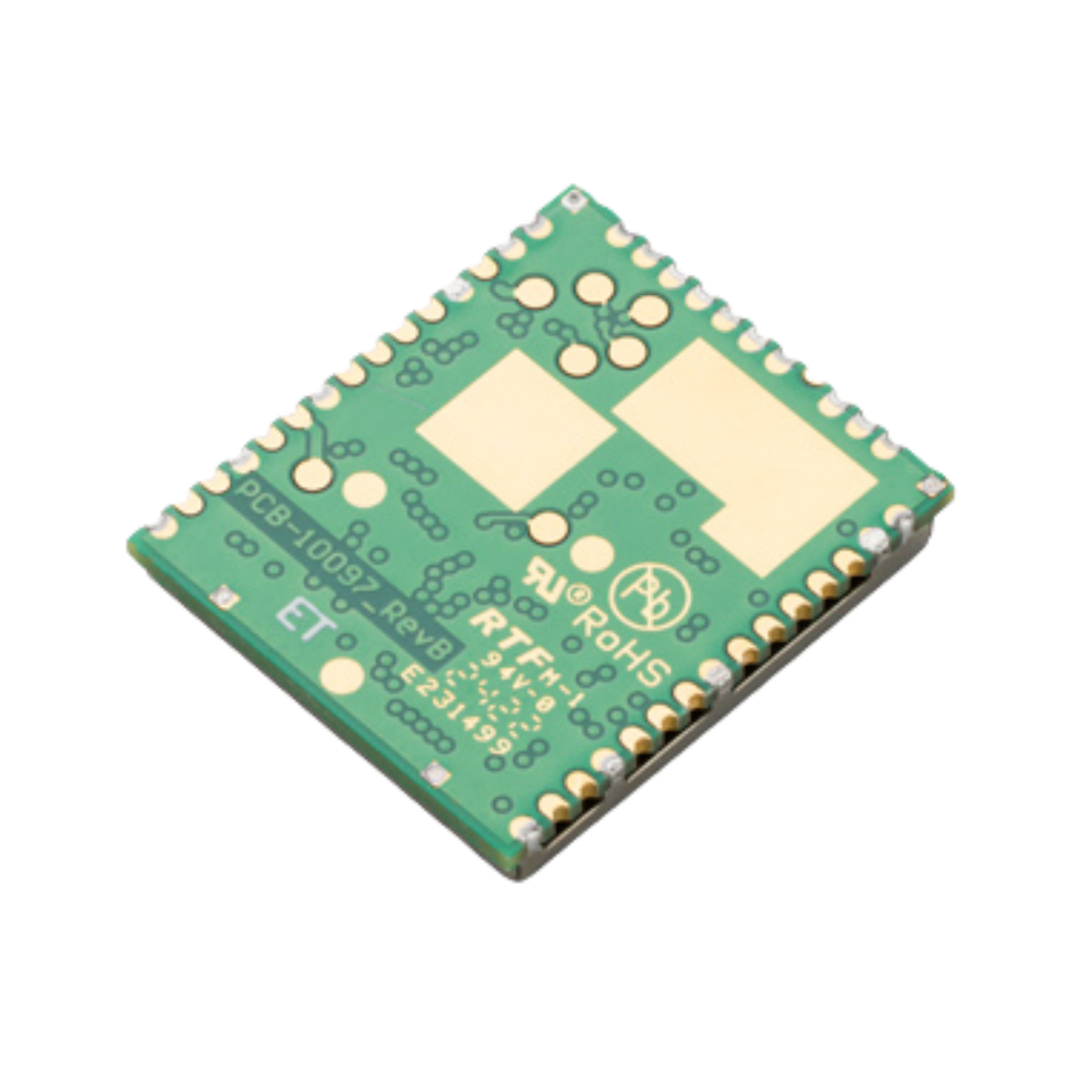

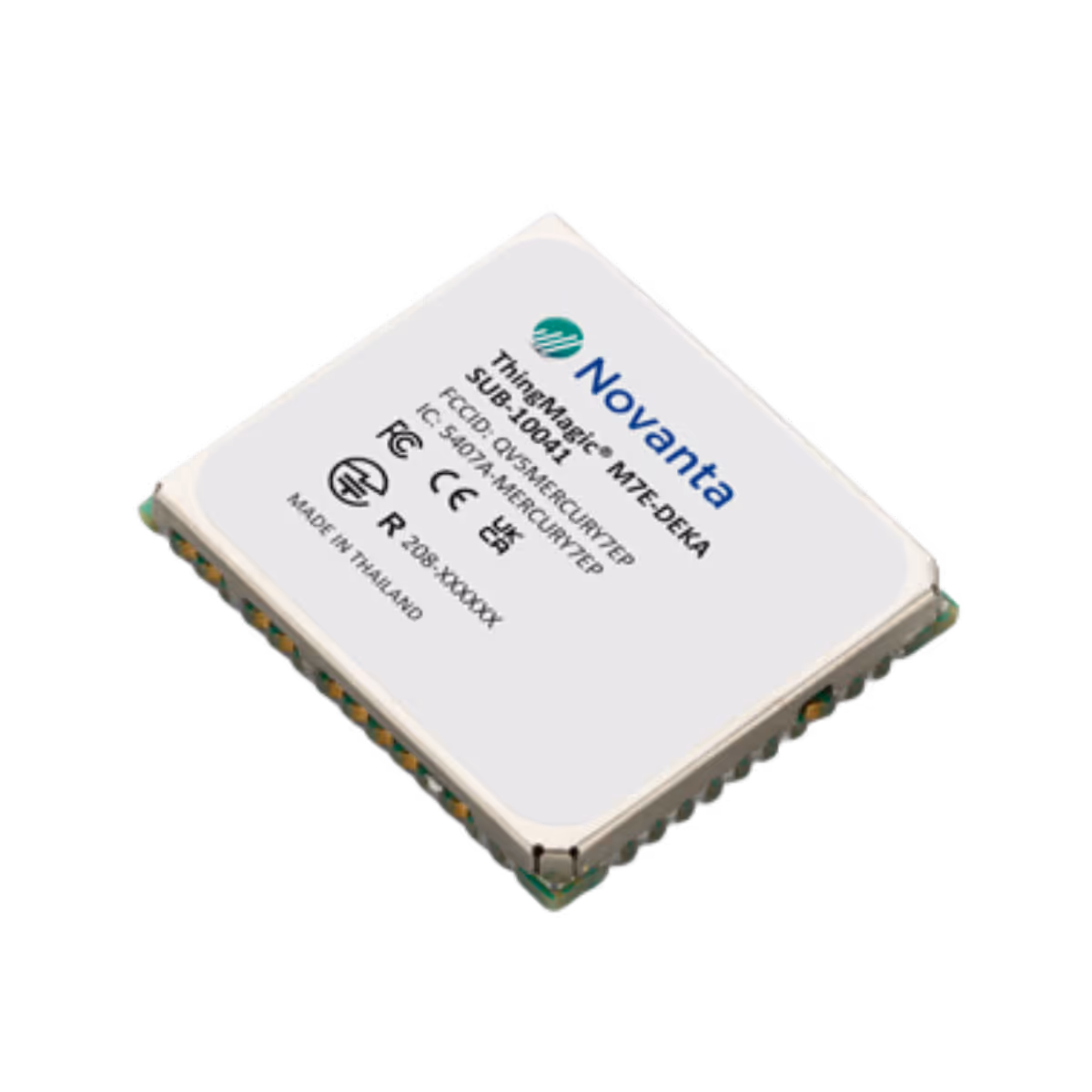

ギャラリー
