R700 RAIN RFIDリーダー

物品が通過する場所や、保管する棚にアンテナを設置し、読み取ったタグの情報を業務システムへ渡す構成に使えます。以下は用途の例です。実際の読み取り範囲と精度は、対象物・タグ・設置環境に合わせて評価します。

• 入出荷口での物品確認

  ケースやパレットに付いたタグを読み取り、入荷・出荷の照合に活用する構成。通路幅、通過速度、周囲に置く物品を確認します。

• 搬送ラインの工程把握

  コンベヤーなどの読み取り地点で物品を識別する構成。タグの向き、搬送速度、読み取りに使える時間を確認します。

• 棚・工具の所在確認

  棚や保管場所にアンテナを配置して、物品の在庫・所在確認に活用する構成。隣の棚のタグまで読まないよう、読み取り範囲を評価します。

R700は読み取りを担う機器です。在庫管理画面や入出荷の照合機能は、利用するアプリケーション側で構成します。

本体だけで業務システムが完成するわけではありません。既にお持ちの機器も含め、次の6項目を確認します。以下は構成の目安で、同梱品や販売セットの一覧ではありません。

対象物のタグ ⇄ アンテナ ⇄ R700 ⇄ ネットワーク・業務アプリ

• 1. R700本体

  使用する国・地域に対応したモデルを選びます。既設機の増設・更新では、型番とRevision（ハードウェアの版）を確認します。

• 2. RFIDアンテナ

  本体は4ポート（RP-TNC）。必要な本数は読み取り箇所と範囲から決めます。使用地域と本体との組み合わせ条件を確認して選定します。

• 3. アンテナケーブル

  本体側とアンテナ側のコネクタ、引き回しの長さ、ケーブルの損失を確認します。アンテナによって接続条件が異なります。

• 4. 給電・ネットワーク

  PoE+（IEEE 802.3at）のスイッチ、またはインジェクターとLANケーブルを基本に構成します。既設PoE機器の流用は、本体のRevisionと出力条件を確認します。

• 5. 対象物に合うタグ

  対象物の材質、貼る位置、温度などに合うRAIN RFIDタグを選びます。金属・液体を含む物品では、実物での読み取り評価が必要です。

• 6. 設定・データ連携用ソフト

  初期設定に使うPCやネットワーク環境を用意します。業務連携ではRESTful API、MQTT、HTTPストリーミングなどの利用方法を確認します。

• 読取距離・速度は現場で評価

  仕様表の最大値は、すべての設置環境で得られる値ではありません。タグの種類と向き、物品の密集、金属・液体、周囲の電波環境で結果が変わります。

• 電源と本体の版を確認

  現行のR700v2と従来モデルではCPU・アプリ領域などが異なります。電源やファームウェアも含め、流用する機器・ソフトウェアとの条件を確認します。

• 設置場所と使用地域を確認

  本体の保護等級はIP50です。水がかかる場所では、適切な保護構成を検討します。使用する国・地域、アンテナとケーブル、送信出力などの適合条件は設置前に確認してください。

本ページには従来モデルの情報も併記しています。R700v2への更新内容と、下の製品仕様・比較表・認証対応表を合わせてご確認ください。

型番や台数が未定でも、まずは「何を、どこで、どう読みたいか」をお知らせください。次の情報があると、必要な機器と確認事項を整理しやすくなります。

• 対象物：物品の種類・材質、タグの有無や型番
• 読み取り場所：棚・入出荷口・搬送ラインなど、距離や通過速度
• 現在の環境：お持ちのリーダー・アンテナ・電源・利用中のソフトウェア
• 導入の予定：設置箇所、必要台数、希望時期、連携したいシステム

見積では、本体・周辺機器・ソフトウェアや作業の範囲を確認します。価格・納期は構成に応じてご案内します。個別設定作業・現地対応・個別開発は別途お見積りです。

PoC・現場検証の条件を相談する

当社から対象製品をご購入のお客様には、対応する標準の日本語資料とデモアプリを追加料金なしで提供します。対象の資料・ソフトと利用条件は、お見積り時にご案内します。

R700の接続・設定や、対応するセンサータグの評価をご相談いただけます。資料とデモの掲載は準備中です。個別設定作業・現地対応・個別開発は別途お見積りします。

R700の日本語資料とデモを見る　ご購入済みの方はサポートポータルへ

読み取り・処理・接続の特長

• 受信感度はtypical -93dBm（CISC 90% PSR・datasheet v2.1）。読取速度は最大1,300タグ/秒以上（Revision 2）。詳細な測定条件は仕様表とメーカー資料をご確認ください。
• ギガビットイーサネット接続と本体上のエッジ処理に対応し、読み取ったRAIN RFIDデータを扱うアプリケーションを構成できます。

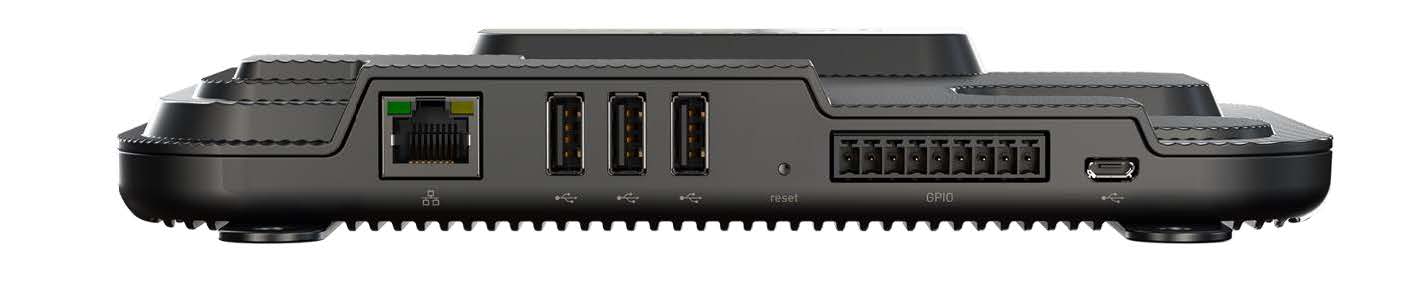

• 更新可能なLinux OSと鋳造アルミニウム筐体を採用。USB・GPIOなどの標準コネクタで周辺機器を接続できます。

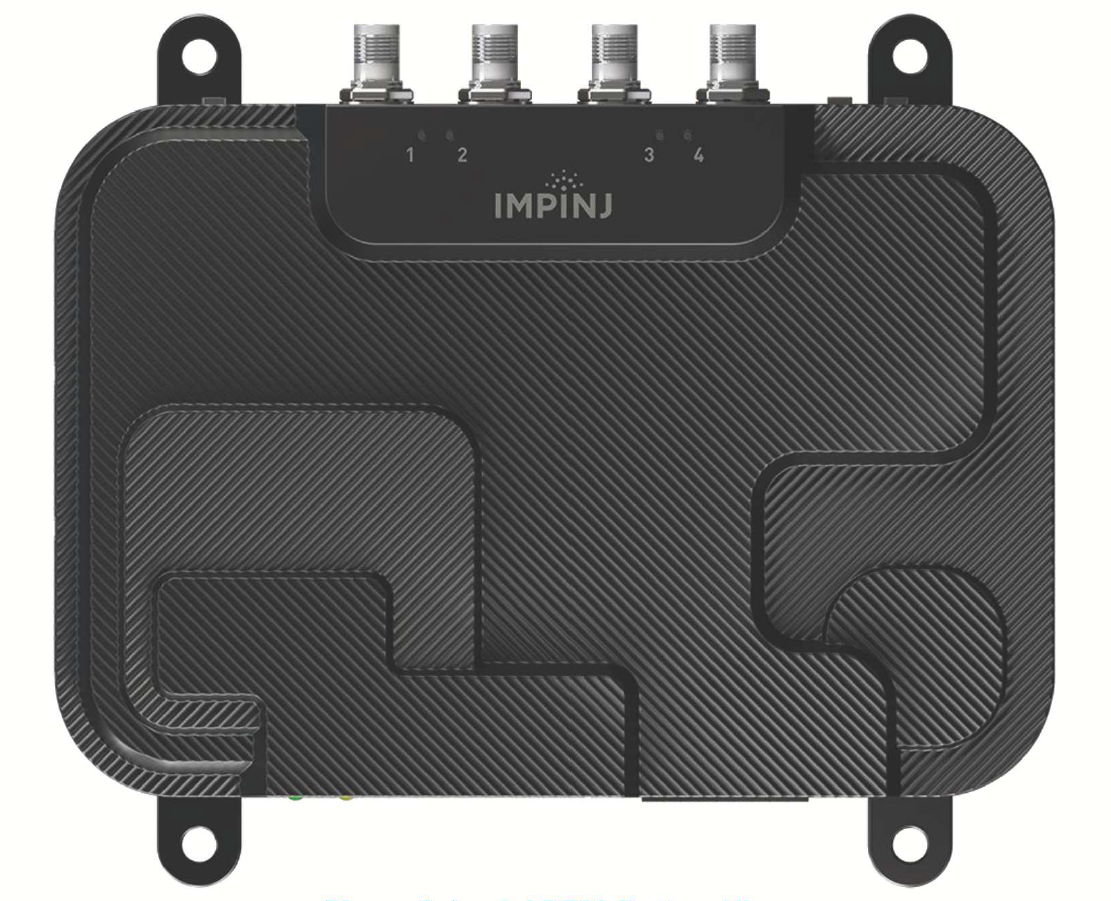

• 4つのアンテナポートを搭載。別売のR700 Antenna Hubを組み合わせると最大32本のアンテナを接続できます。

Impinj IoTデバイスインターフェース

RESTful APIとWeb UIで設定・制御を行い、HTTPストリーミングやMQTT出力で読み取りデータを外部アプリケーションへ渡せます。IoTデバイスインターフェースはR700のファームウェア7.6以降に対応し、利用できる機能はバージョンによって異なります。

組み合わせ認証済みのアンテナもご案内できます。日本向けに加え、FCC、EU1、EU2、GX1、GX2、GX3などの海外向けモデルは、使用地域の適合条件と合わせてご相談ください。

R700v2への更新内容は、R700v2更新に関するお知らせをご覧ください。
