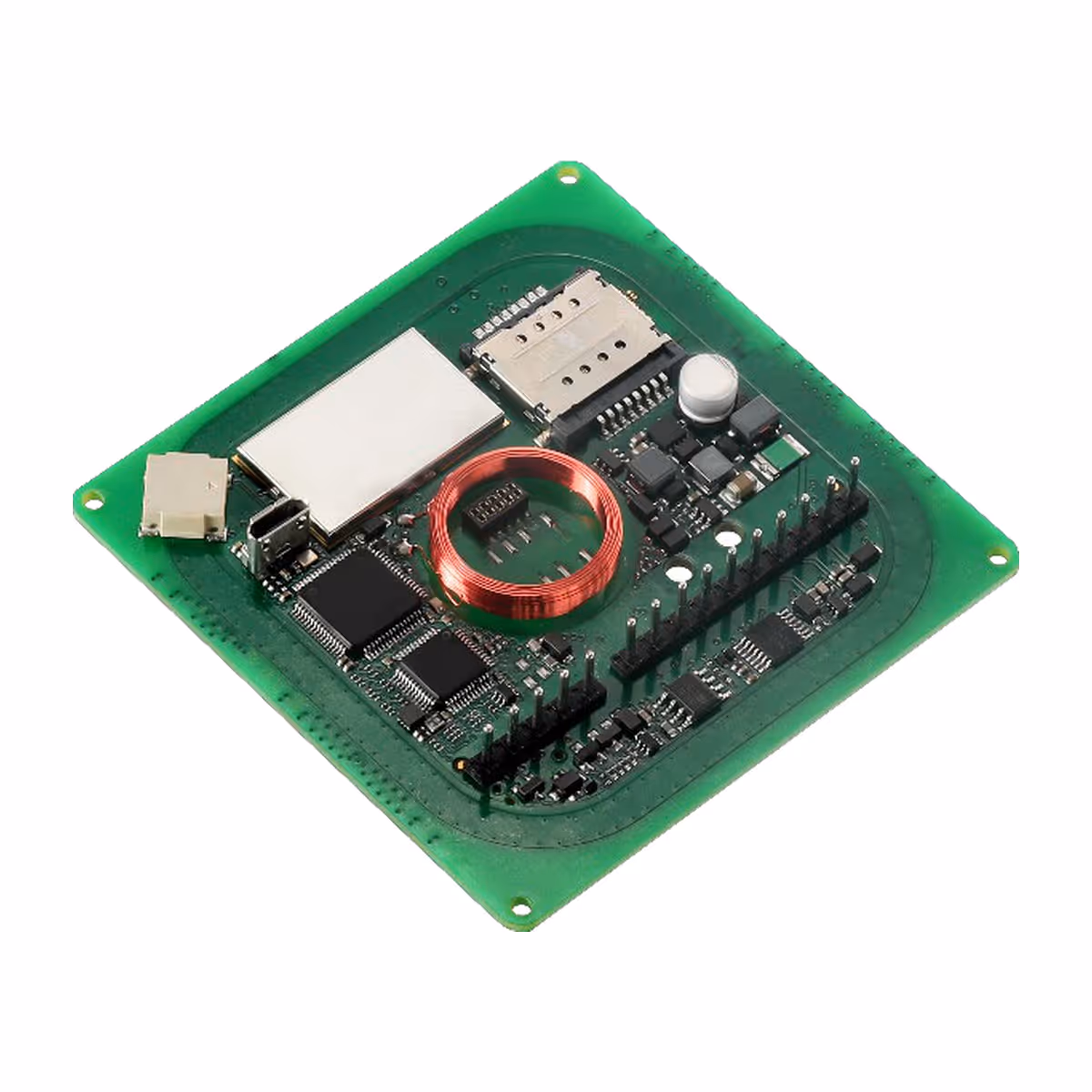

マルチ周波数RFIDリーダーモジュール TWN4 Palon Square M LF HF
TWN4 Palon Square M LF HFは、サードパーティ製品への組込に最適化された約73×73mmのRFIDリーダー／ライターモジュールです。125kHz（LF）・13.56MHz（HF）の2周波数で60以上のRFID技術とNFCに対応。USB・RS-485・Wiegand・Clock/Data（OSDP・I²Cはオプション）の多彩なインターフェース、タンパー検知入力、オンボードMEMSジャイロセンサーを備え、勤怠管理端末やアクセスコントロール機器（※メーカーとの追加契約が必要）への統合に適します。
製品概要
機器組込に最適化された多機能リーダーモジュール
TWN4 Palon Square Mファミリーは、RS-485やWiegandなど幅広いインターフェースを備えた多用途リーダー／ライターモジュールです。コンパクトな寸法によりサードパーティ製品への統合に理想的で、汎用デバイスながら勤怠管理やアクセスコントロールアプリケーションに特に適しています（※物理アクセス制御環境での使用にはメーカーとの追加契約が必要です）。タンパー検知入力とオンボードMEMSジャイロセンサーを装備します。
選ばれる理由
豊富なインターフェース
micro USB、RS-485、Wiegand D0/D1、Clock/Dataに標準対応し、OSDPプロトコルとI²Cもオプションで利用可能。ホスト機器の設計に合わせた接続方法を選べます。
セキュリティを支えるセンサー類
タンパー検知入力に加え、オンボードMEMSジャイロセンサーを搭載。機器の不正な取り外しや動きの検知に活用できます。
組込しやすい設計
約73×73mmの正方形基板にアンテナを統合。RS-485の設定はアップグレードカード・AppBlasterツール・出荷時プリセットで行え、RGB LED（背面1個、OEM設計では最大5個）とスピーカーによる状態通知も可能です。
主なポイント
- 60以上のRFID技術の読み取りに対応（125kHz / 13.56MHz、NFC）
- USB・RS-485・Wiegand・Clock/Data対応（OSDPプロトコル・I²Cはオプション）
- タンパー検知入力とオンボードMEMSジャイロセンサーを装備
- 約73×73×25.4mmの組込に適したフォームファクター、SAMスロット×2・GPIO×3
- リーダー上でアプリを実行できるSDK、フィールドでのファームウェア更新に対応
- ポッティング／コーティング仕様の特別バージョンにも対応（要相談）
アプリケーション
- タイムレコーダーや就業管理端末の認証モジュールとして組み込めます。
- 物理アクセス制御（入退室管理）環境での使用には、メーカーとの追加契約（supplementary agreement）が必要です。ご検討の際は当社までご相談ください。
- 券売機、キオスク、産業用機器などのサードパーティ製品にRFID認証機能を追加できます。
詳細仕様
| RFID / 通信 | |
|---|---|
| 周波数 | 125 kHz（LF）/ 13.56 MHz（HF） |
| 対応技術 | 60以上のRFID技術（ファームウェア・オプションにより異なる。ELATECトランスポンダーマトリクス参照） |
| 読み書き距離 | LF・HF: 最大100mm（環境・トランスポンダーに依存） |
| アンテナ | 基板統合 |
| インターフェース / 電源 | |
| インターフェース |
micro USB RS-485 Wiegand D0/D1・Clock/Data OSDP（オプション） I²C（オプション） SAMスロット×2（ID-000） GPIO×3 タンパー検知入力×1 |
| コネクタ | X1: 1×10ピンヘッダー（RS-485）/ X2: 1×5ピンヘッダー（補助）/ X4: 2×5（I²C・拡張） |
| 電源 | micro USB: 4.3V〜5.5V / コネクタX1: 9.0V〜30V |
| 消費電流 | 動作時 約180mA @12V / アイドル 約50mA / ピーク 約250mA |
| 通信速度 | USBフルスピード（12Mbit/s）、HF Air: 最大848kbit/s、RS-485: 最大38,400baud、I²C: 100kbit/s |
| 機構 / 環境 | |
| 寸法 | 約73.00×73.00×25.40mm |
| 重量 | 約25g（製品派生により異なる） |
| タンパー・センサー | タンパー検知入力、オンボードMEMSジャイロセンサー |
| 表示・音 | 背面RGB LED×1（OEM設計では最大5個）、スピーカー |
| 動作温度 | -25℃〜+80℃ |
| 耐EM電界 | 10V/m（EN 61000-6-2準拠） |
| MTBF | 500,000時間 |
| 認証 / 規格 | |
| 主な認証（メーカー公表・非網羅） | CE/RED |
| 注文情報 | |
| 主な注文コード |
T4WQ-F1F26（標準リーダーモジュール） T4WQ-F1F26-P（Pオプション付き） T4WQ-F1F26-PI（PIオプション付き） |
| アクセサリ | スプリングコンタクト・接続クランプ（10極/5極）、各種ケーブル |
| カスタマイズ | 顧客仕様の派生モデル・構成、ポッティング／コーティング仕様に対応（要相談） |
| 日本国内向け情報 | |
| 電波法認証（技適等） | 日本国内の認証状況は当社までお問い合わせください。 |
* ※ 物理アクセス制御（入退室管理）環境でのご使用には、メーカーとの追加契約（supplementary agreement）が必要です。詳細は当社までお問い合わせください。
* 記載された外観、仕様等は予告なく変更する場合があります。
* 対応するRFID技術はファームウェアバージョンとインストールされたオプションにより異なります。
* 認証はメーカー公表の非網羅リストです。日本国内の電波法認証の状況は当社までお問い合わせください。
- ※ 物理アクセス制御（入退室管理）環境でのご使用には、メーカーとの追加契約（supplementary agreement）が必要です。詳細は当社までお問い合わせください。
- 記載された外観、仕様等は予告なく変更する場合があります。
- 対応するRFID技術はファームウェアバージョンとインストールされたオプションにより異なります。
- 認証はメーカー公表の非網羅リストです。日本国内の電波法認証の状況は当社までお問い合わせください。
