壁埋込型マルチ周波数RFIDリーダー TWN4 Palon Compact Wall
TWN4 Palon Compact Wallは、125kHz（LF）・13.56MHz（HF）・NFC・BLEに対応する壁埋込（インウォール）型RFIDリーダーです。IP54保護のコア筐体はDIN 49073埋込ボックスに対応し、サードパーティ製55×55mmデザインフレームに組み合わせ可能。USB・RS-485・RS-232・Wiegandなど多彩なインターフェース、OSDPプロトコル（オプション）、赤外線タンパー検知、5個の個別制御RGB LEDを備え、勤怠管理やアクセスコントロール用途（※メーカーとの追加契約が必要）に適します。
製品概要
内装に溶け込む壁埋込型リーダー
TWN4 Palon Compactファミリーは、125kHz/13.56MHzの2周波数・NFC・BLEに対応するリーダー／モジュール群です。TWN4 Palon Compact Wallはその壁埋込タイプで、IP54保護のコアユニットをDIN 49073フラッシュマウントボックスへ設置し、市販の55×55mm開口デザインフレームと組み合わせて建物の内装に美しく統合できます。汎用リーダーですが、勤怠管理やアクセスコントロールに特に適しています（※物理アクセス制御環境での使用にはメーカーとの追加契約が必要です）。
選ばれる理由
美観を損なわない設置
透明ポリカーボネート筐体・前面リッド・標準フレーム（白）が付属し、市販の55×55mmデザインフレーム（白・アンスラサイト・シルバー等）に組み替えて内装に合わせられます。
システム連携に強い接続性
micro USB、RS-485、RS-232（RX/TX）、Wiegand D0/D1・Clock/Data出力に対応。RS-485のアドレス・速度・終端はDIPスイッチで設定でき、OSDPプロトコルもオプションで利用できます。
セキュリティ・視認性への配慮
前面向きの赤外線タンパー検知を内蔵。5個のRGB LEDは個別にプログラムでき、状態表示を柔軟にデザインできます。
主なポイント
- 60以上のRFID技術の読み取りに対応（125kHz / 13.56MHz、NFC、BLE）
- USB・RS-485・RS-232（OSDPプロトコルはオプション）など多彩なインターフェース
- IP54保護筐体、サードパーティ製55×55mmデザインフレームに対応
- DIN 49073フラッシュマウント壁ボックス用マウントリング付き
- 赤外線タンパー検知（前面）、5個の個別プログラム可能なRGB LED＋スピーカー
- リーダー上でアプリを実行できるSDK、フィールドでのファームウェア更新に対応
アプリケーション
- 壁面に埋め込んだカードリーダーとして、出退勤打刻端末の認証部に適します。
- 物理アクセス制御（入退室管理）環境での使用には、メーカーとの追加契約（supplementary agreement）が必要です。ご検討の際は当社までご相談ください。
- 会議室予約システムや設備利用の認証端末として、内装に統合した設置ができます。
詳細仕様
| RFID / 通信 | |
|---|---|
| 周波数 | 125 kHz（LF）/ 13.56 MHz（HF）/ 2.4 GHz（BLE） |
| 対応技術 | 60以上のRFID技術（ファームウェア・オプションにより異なる。ELATECトランスポンダーマトリクス参照） |
| 読み書き距離 | LF・HF: 最大100mm（環境・トランスポンダーに依存）/ BLE: 数m |
| BLE | バージョン4.2（アップグレード可） |
| インターフェース / 電源 | |
| インターフェース |
micro USB RS-485 RS-232（RX/TX） Wiegand D0/D1・Clock/Data（5V出力） OSDP（オプション） SAMスロット×1（ID-000） |
| 結線 | 8極プッシュイン式端子台（0.2〜0.5mm² / AWG24〜20、工具不要） |
| DIPスイッチ | 8ポジション（RS-485のアドレス・速度・終端設定） |
| 電源 | micro USB: 4.3V〜5.5V / コネクタX1: 9.0V〜30V |
| 消費電流 | 動作時 約160mA @12V / アイドル 約50mA / ピーク 約250mA |
| 機構 / 環境 | |
| 寸法 | 約80.50×80.50×36.50mm（前面リッド＋白標準フレーム付き）/ 約71.00×71.00×30.80mm（リッド・フレームなし） |
| 重量 | 約61.2g |
| 保護等級 | IP54（コアユニット・取付時前面） |
| タンパー検知 | 赤外線タンパーディテクター（前面向き） |
| 表示・音 | 個別プログラム可能なRGB LED×5、スピーカー |
| 動作温度 | -25℃〜+70℃ |
| MTBF | 500,000時間 |
| 認証 / 規格 | |
| 主な認証（メーカー公表・非網羅） | CE/RED、FCC、IC、TAA準拠 |
| 注文情報 | |
| 主な注文コード（キット） |
T4WK-F01EU7（標準リーダーキット） T4WK-F01EU7-P（Pオプション付き） T4WK-F01EU7-PI（PIオプション付き） |

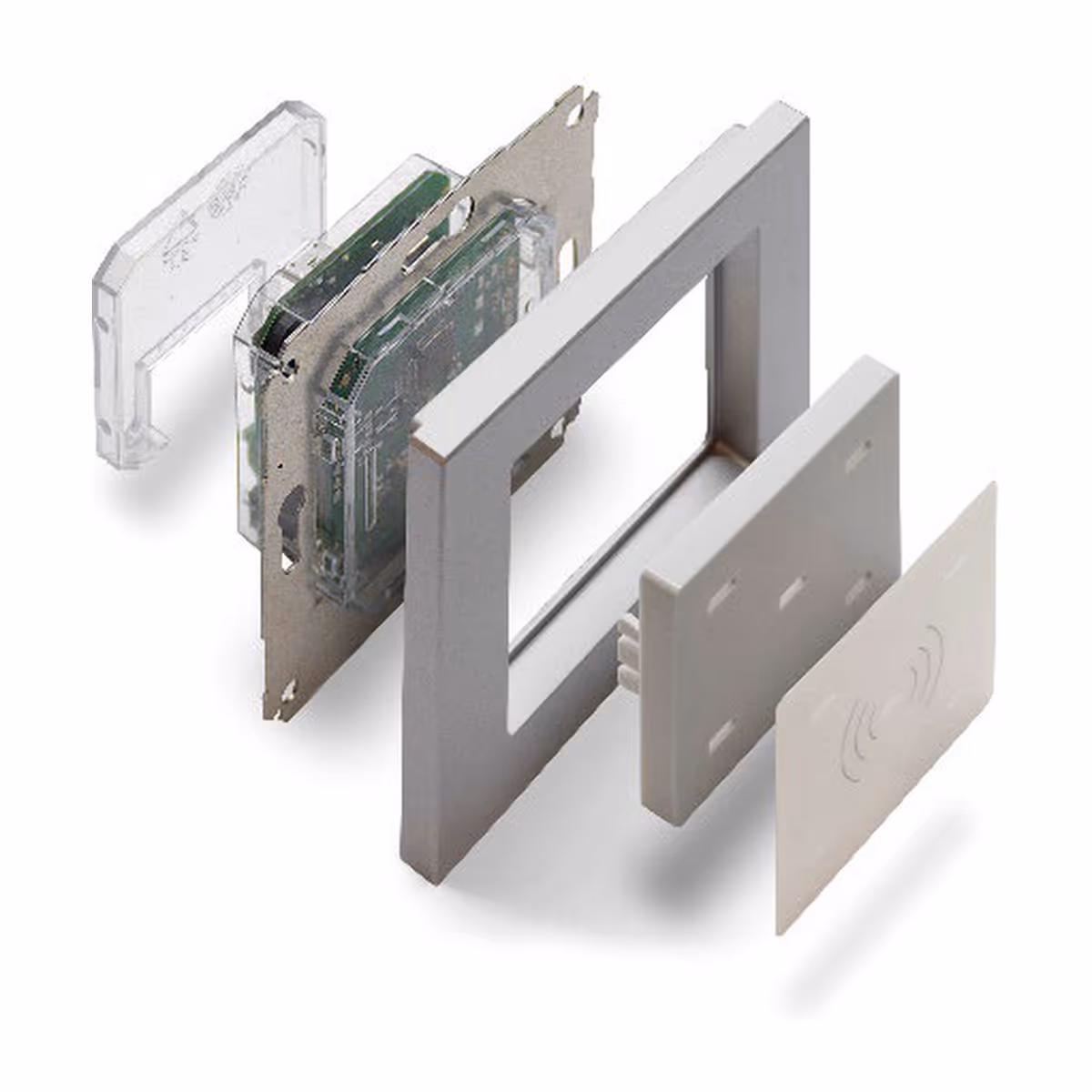

| キット内容 | 透明筐体入りリーダーモジュール、背面保護リッド、白標準フレーム、白前面リッド、白標準インレイ、取付説明書、取付ネジ |
| アクセサリ | 前面リッド（黒/白）、背面リッド、透明筐体、デザインフレーム（白/アンスラサイト/シルバー）、EUマウントリング |
| 日本国内向け情報 | |
| 電波法認証（技適等） | 日本国内の認証状況は当社までお問い合わせください。 |
* ※ 物理アクセス制御（入退室管理）環境でのご使用には、メーカーとの追加契約（supplementary agreement）が必要です。詳細は当社までお問い合わせください。
* 記載された外観、仕様等は予告なく変更する場合があります。
* 対応するRFID技術はファームウェアバージョンとインストールされたオプションにより異なります。
* 認証はメーカー公表の非網羅リストです。日本国内の電波法認証の状況は当社までお問い合わせください。
- ※ 物理アクセス制御（入退室管理）環境でのご使用には、メーカーとの追加契約（supplementary agreement）が必要です。詳細は当社までお問い合わせください。
- 記載された外観、仕様等は予告なく変更する場合があります。
- 対応するRFID技術はファームウェアバージョンとインストールされたオプションにより異なります。
- 認証はメーカー公表の非網羅リストです。日本国内の電波法認証の状況は当社までお問い合わせください。
