壁埋込型マルチ周波数RFIDリーダー TWN4 Palon Compact Wall Light
TWN4 Palon Compact Wall Lightは、TWN4 Palon Compact Wallのインターフェースを絞りBLEを省いたコスト最適化バージョンの壁埋込型RFIDリーダーです。125kHz（LF）・13.56MHz（HF）・NFCに対応し、IP54保護のコア筐体はDIN 49073埋込ボックスと55×55mmデザインフレームに対応。micro USB・RS-485（OSDPオプション）・Wiegand接続で、勤怠管理やアクセスコントロール用途（※メーカーとの追加契約が必要）に適します。
製品概要
必要十分な機能に絞ったコスト最適化モデル
TWN4 Palon Compact Wall Lightは、壁埋込型のTWN4 Palon Compact Wallからインターフェースを厳選しBLEを省いた「ライト」バージョンです。125kHz/13.56MHzの2周波数とNFCへの対応、IP54保護、55×55mmデザインフレーム対応といった基本性能はそのままに、コストを抑えて導入できます。BLEやRS-232が不要なカード認証端末に適した選択肢です（※物理アクセス制御環境での使用にはメーカーとの追加契約が必要です）。
選ばれる理由
コストを抑えた壁埋込認証端末
BLE非搭載・インターフェース厳選により、カード認証に必要な機能を保ちながら導入コストを抑えられます。
美観を損なわない設置
透明ポリカーボネート筐体・前面リッド・標準フレーム（白）が付属し、市販の55×55mmデザインフレームに組み替えて内装に合わせられます。
上位機との共通設計
RS-485のDIPスイッチ設定や8極プッシュイン端子台などはTWN4 Palon Compact Wallと共通で、混在導入や将来の置き換えが容易です。
主なポイント
- 60以上のRFID技術の読み取りに対応（125kHz / 13.56MHz、NFC）
- micro USB・RS-485（OSDPプロトコルはオプション）・Wiegand D0/D1・Clock/Data対応
- IP54保護筐体、サードパーティ製55×55mmデザインフレームに対応
- DIN 49073フラッシュマウント壁ボックス用マウントリング付き
- 赤外線タンパー検知（前面）、中央RGB LED＋スピーカー
- リーダー上でアプリを実行できるSDK、フィールドでのファームウェア更新に対応
アプリケーション
- 壁面に埋め込んだカードリーダーとして、出退勤打刻端末の認証部に適します。
- 物理アクセス制御（入退室管理）環境での使用には、メーカーとの追加契約（supplementary agreement）が必要です。ご検討の際は当社までご相談ください。
- 会議室予約システムや設備利用の認証端末として、内装に統合した設置ができます。
詳細仕様
| RFID / 通信 | |
|---|---|
| 周波数 | 125 kHz（LF）/ 13.56 MHz（HF） |
| 対応技術 | 60以上のRFID技術（ファームウェア・オプションにより異なる。ELATECトランスポンダーマトリクス参照） |
| 読み書き距離 | LF・HF: 最大100mm（環境・トランスポンダーに依存） |
| BLE | 非搭載 |
| インターフェース / 電源 | |
| インターフェース |
micro USB RS-485 Wiegand D0/D1・Clock/Data（5V出力） OSDP（オプション） SAMスロット×1（ID-000） |
| 結線 | 8極プッシュイン式端子台（0.2〜0.5mm² / AWG24〜20、工具不要） |
| DIPスイッチ | 8ポジション（RS-485のアドレス・速度・終端設定） |
| 電源 | micro USB: 4.3V〜5.5V / コネクタX1: 9.0V〜30V |
| 消費電流 | 動作時 約160mA @12V / アイドル 約50mA / ピーク 約250mA |
| 機構 / 環境 | |
| 寸法 | 約80.50×80.50×36.50mm（前面リッド＋白標準フレーム付き）/ 約71.00×71.00×30.80mm（リッド・フレームなし） |
| 重量 | 約61.2g |
| 保護等級 | IP54（コアユニット・取付時前面） |
| タンパー検知 | 赤外線タンパーディテクター（前面向き） |
| 表示・音 | 中央RGB LED×1、スピーカー |
| 動作温度 | -25℃〜+70℃ |
| MTBF | 500,000時間 |
| 認証 / 規格 | |
| 主な認証（メーカー公表・非網羅） | CE/RED、FCC、IC、TAA準拠 |
| 注文情報 | |
| 主な注文コード（キット） |
T4WK-F01EU6（標準リーダーキット） T4WK-F01EU6-P（Pオプション付き） T4WK-F01EU6-PI（PIオプション付き） |

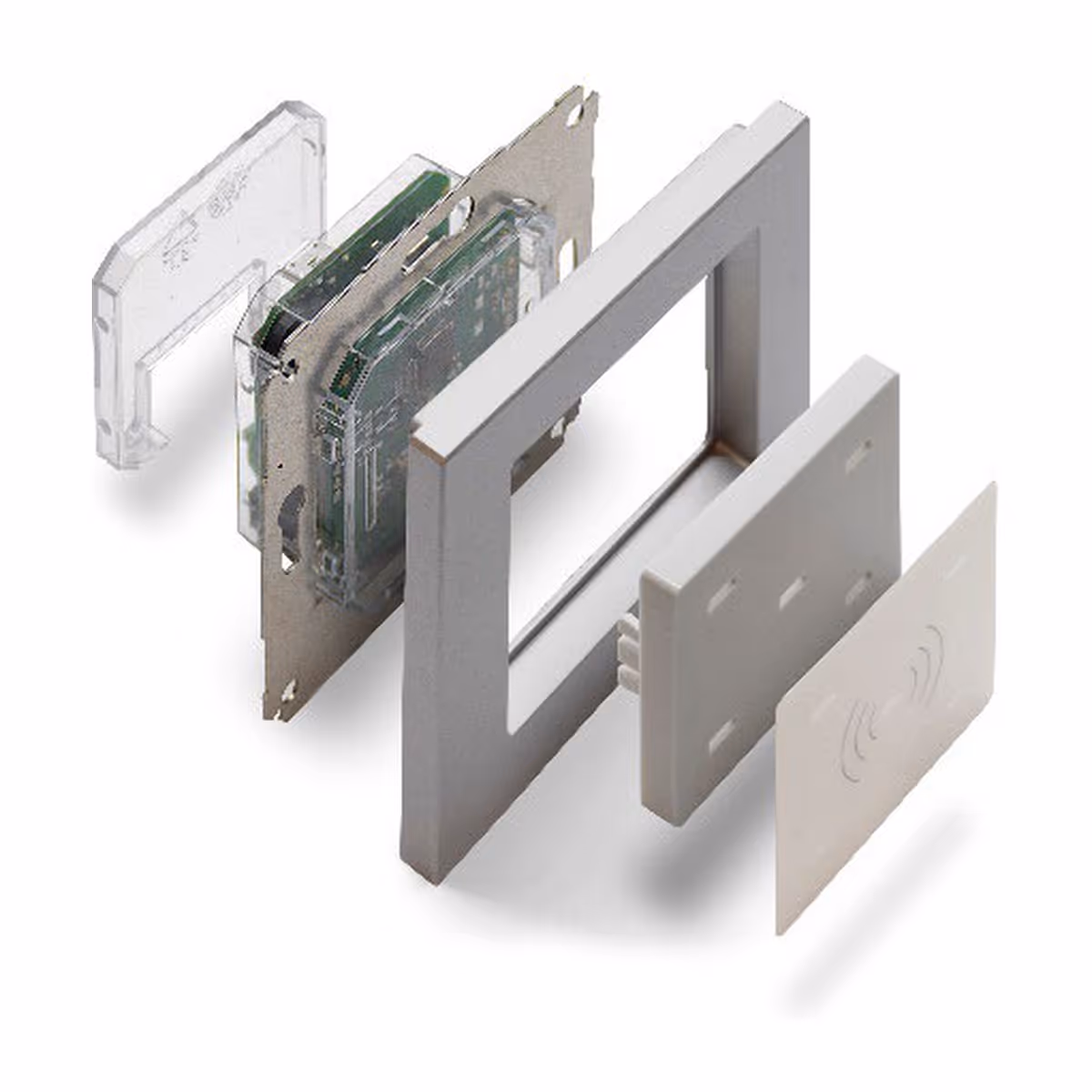

| キット内容 | 透明筐体入りリーダーモジュール、背面保護リッド、白標準フレーム、白前面リッド、白標準インレイ、取付説明書、取付ネジ |
| アクセサリ | 前面リッド（黒/白）、背面リッド、透明筐体、デザインフレーム（白/アンスラサイト/シルバー）、EUマウントリング |
| 日本国内向け情報 | |
| 電波法認証（技適等） | 日本国内の認証状況は当社までお問い合わせください。 |
* ※ 物理アクセス制御（入退室管理）環境でのご使用には、メーカーとの追加契約（supplementary agreement）が必要です。詳細は当社までお問い合わせください。
* 記載された外観、仕様等は予告なく変更する場合があります。
* 対応するRFID技術はファームウェアバージョンとインストールされたオプションにより異なります。
* 認証はメーカー公表の非網羅リストです。日本国内の電波法認証の状況は当社までお問い合わせください。
- ※ 物理アクセス制御（入退室管理）環境でのご使用には、メーカーとの追加契約（supplementary agreement）が必要です。詳細は当社までお問い合わせください。
- 記載された外観、仕様等は予告なく変更する場合があります。
- 対応するRFID技術はファームウェアバージョンとインストールされたオプションにより異なります。
- 認証はメーカー公表の非網羅リストです。日本国内の電波法認証の状況は当社までお問い合わせください。
