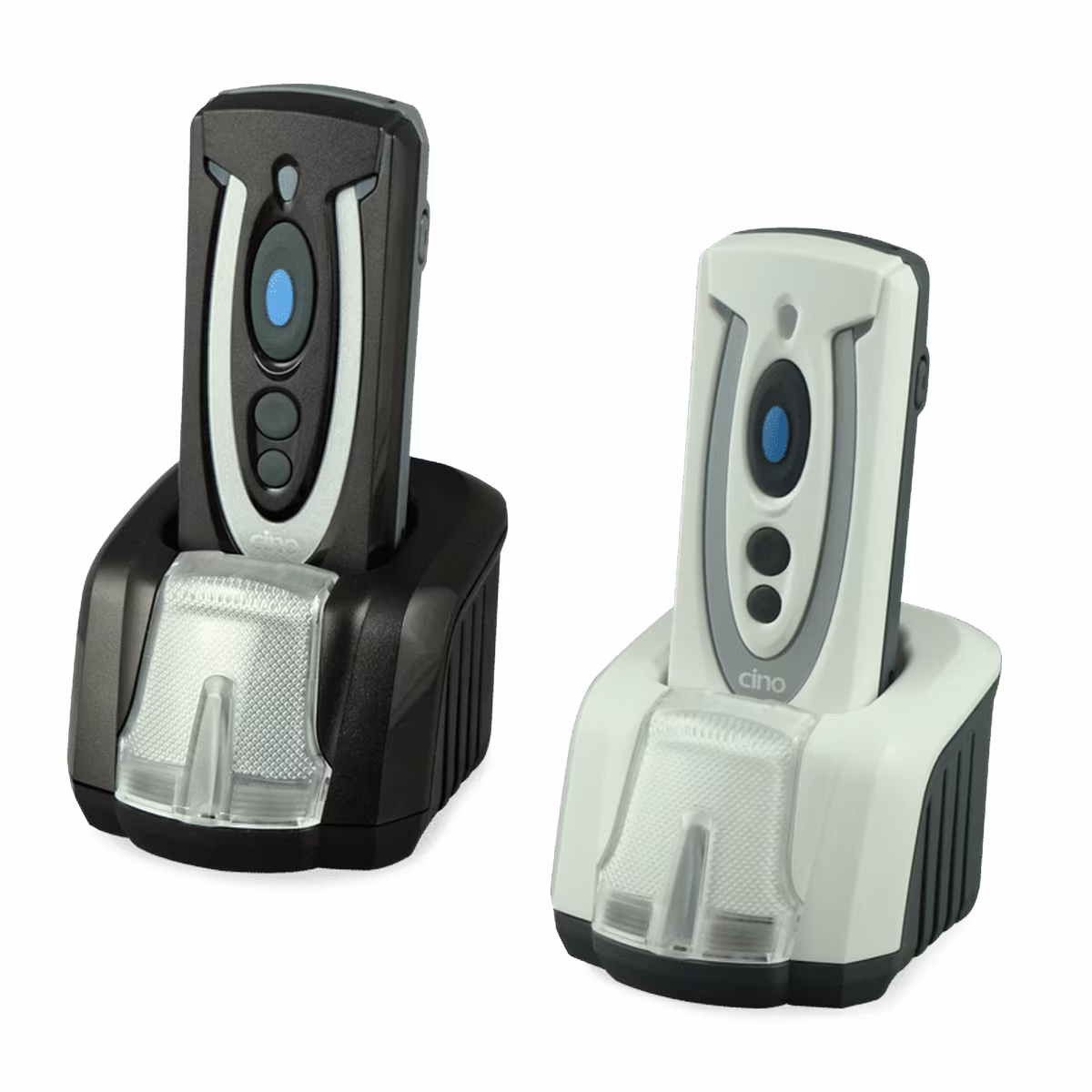

無線1次元リニアイメージャ（Bluetooth・ポケットサイズ）
PF680BTは、CINOのFuzzyScanイメージング技術を搭載したBluetooth対応の1次元リニアイメージャです。119×49mm・135gのポケットサイズで、スマートクレードルまたはスマートドングルとの組み合わせで最大100m（見通し）の無線通信に対応します。PAIR/PICO/SPP/HIDの接続モードを備え、Android・iOS・Windows端末に直接接続できます。IP65の防塵防滴と2mコンクリート落下耐性、-20～50℃の動作温度で、店舗から倉庫まで幅広い環境で使用できます。バッチスキャニング（最大100,000件のEANコード蓄積）、通信圏外での一時保存（最大5,000件）、バイブレーション通知、4つのファンクションキーを備え、簡易棚卸や検品にも活用できます。
製品概要
ポケットサイズの無線リニアイメージャ
ポケットに収まる小型ボディにBluetoothを内蔵。スマートクレードルやスマートドングルと組み合わせれば、Bluetooth非搭載のホストでもプラグアンドプレイで最大100mの無線運用に移行できます。
詳細仕様
| 光学仕様 | |
|---|---|
| 読み取り方式 | 高性能リニアイメージングエンジン |
| 印刷コントラスト | 20%（最小反射率差） |
| 光源 | 630nm LED |
| 最小分解能 | 3mil（0.076mm、Code 39、PCS 0.9） |
| 読取距離（参考） | 13mil（0.33mm）UPC/EAN：最大約610mm（24インチ） |
| スキャン速度 | 最大500スキャン／秒（ダイナミック） |
| ピッチ／スキュー／チルト | ±65°／±65°／±55° |
| 設定方法 | FuzzyScanコマンドバーコード、iCode、FuzzyScan PowerTool |
| データ処理 | DataWizard |
| ユーザーインターフェース | ファンクションキー4個、スキャンボタン1個、LED3個（電源／リンク／ステータス）、プログラマブルブザー、バイブレーション |
| 無線仕様 | |
| 無線方式 | Bluetooth Version 4.x |
| 周波数帯 | 2.402～2.4830GHz（ISMバンド） |
| 接続モード | PAIR、PICO、SPP、HID |
| 対応プロファイル | HID（キーボード）、SPP（シリアルポート） |
| 通信距離 | 最大100m（スマートクレードル使用時・見通し） |
| 電気仕様・バッテリー | |
| バッテリー | 3.7V 1,150mAh リチウムイオン（充電式） |
| 充電時間 | 約3～4時間（電源アダプタ使用時） |
| 満充電あたりスキャン回数 | 54,000回以上（スキャン・送信） |
| 動作電圧 | 5VDC ±10% |
| 機械／環境 | |
| 寸法（L×W×D） | 119.0 × 49.0 × 24/38 mm |
| 重量 | 135g（バッテリー含む） |
| カラー | コーヒーブラック、アイボリーホワイト |
| 耐落下 | 2.0m（コンクリート面へ複数回） |
| 保護等級 | IP65 |
| 動作温度 | -20～50℃ |
| 保存温度 | -40～70℃ |
| 湿度 | 0～95%RH（結露なきこと） |
| 外乱光 | 0～106,000lux |
| シンボル | |
| 1次元 | Code 39, Code 39 Full ASCII, Code 32, Code 39 Trioptic, Code 128, GS1-128, Codabar, Code 11, Code 93, Standard/Industrial 2 of 5, Interleaved/Matrix 2 of 5, German Postal Code, China Postal Code, IATA, UPC/EAN/JAN, UPC/EAN/JAN with Addendum, Telepen, MSI/Plessey, UK/Plessey, GS1 DataBar（Linear／Linear Stacked） |
| リニアスタック | PDF417, Micro PDF417, Composite Codes, Codablock F（要問い合わせ） |
| 郵便コード | German Post, Korean Post, China Post |
| 規格 | |
| EMC／無線 | CE, UKCA, FCC, BSMI, RCM, KC, NCC, VCCI, MIC, SRRC |
| 安全 | LED Eye Safety IEC62471, Exempt Group |
| 環境 | RoHS III、REACH準拠 |
| アクセサリ／インターフェース | |
| スマートクレードル | HB3112（Bluetooth 4.x、USB HID／USB VCOM／RS232ホストインターフェース） |
| 充電クレードル | HB3110（USB充電） |
| バッテリーパック | BT3100（1,150mAh）、BT3200（2,300mAh） |
| ケーブル・電源 | RS232シリアルケーブル、USB-A／USB-C／Micro USBケーブル、USB電源ケーブル、電源アダプタ（5VDC 2A） |
| 国内キット構成 | ケーブル充電キット／チャージングクレードルキット（HB3100）／スマートクレードルキット（HB3112、USB・RS232C・Type-C） |
* 仕様は予告なく変更される場合があります。
* Codablock Fの対応は要問い合わせです。読取距離はメーカー試験環境での参考値です。
- 仕様は予告なく変更される場合があります。
- Codablock Fの対応は要問い合わせです。読取距離はメーカー試験環境での参考値です。
