4ポート UHF RFIDリーダーモジュール CM710-4
CM710-4はImpinj E710を搭載した4ポート（4チャンネル）UHF RFIDリーダーモジュールです。出力5〜30dBm可変、受信感度−86dBm以下で、EPC Gen2（ISO18000-6C）とImpinj Gen2Xに対応。865〜868/902〜928MHz対応の海外向けモジュールで、固定式リーダーやゲートへの組込に適します。
製品概要
4アンテナポートを備えるUHF RFIDリーダーモジュール
CM710-4はImpinj E710 RFチップを搭載した4チャンネルのUHF RFIDリーダーモジュールです。4系統の50Ω SMAレセプタクルで複数の外部アンテナを接続でき、固定式リーダーやゲート、スマート什器などへの組み込みに適します。UART（3.3V TTL）インターフェースと5〜30dBmの出力調整に対応し、EPCglobal Gen2（ISO18000-6C）およびImpinj Gen2Xで高速読み取りを実現します。
選ばれる理由
4ポートでマルチアンテナ運用
4チャンネルの50Ω SMAレセプタクルを備え、最大4本の外部アンテナを接続できます。1台のモジュールで広い読み取りエリアや複数ゲートをカバーできます。
Impinj E710の高性能RFプラットフォーム
Impinj E710 RFチップを採用し、受信感度−86dBm以下、出力5〜30dBmの可変制御に対応。EPCglobal Gen2（ISO18000-6C）とImpinj Gen2Xで高速・高精度な読み取りを行います。
組み込みに適したコンパクト設計
77.2×51.0×8.9mm・52gの小型軽量設計で、UART（3.3V TTL、115200bps）インターフェースを備えます。DC3.5〜5.25Vで動作し、各種機器への実装が容易です。
主なポイント
- Impinj E710 RFチップ搭載
- 4チャンネル（4ポート）50Ω SMAレセプタクル
- 出力 5〜30dBm 可変（1dBステップ、±1dB）
- 受信感度 −86dBm 以下
- EPCglobal Gen2（ISO18000-6C）/ Impinj Gen2X 対応
- UART 3.3V TTL（115200bps）、15ピン W-TO-B コネクタ
- 77.2×51.0×8.9mm・52g のコンパクト設計
- 865〜928MHz 対応の海外向けモジュール
アプリケーション
- 4ポートのアンテナ接続を活かし、入退場ゲートや通路の固定式リーダーに組み込んで、通過するタグを読み取ります。
- 棚やロッカーなどの什器にアンテナとともに組み込み、在庫や資産の所在をリアルタイムに把握する用途に適します。
- コンパクトなモジュール設計とUARTインターフェースにより、製造・物流の各種装置へのRFID機能の組み込みに対応します。
詳細仕様
| RF / 性能 | |
|---|---|
| RFチップ | Impinj E710 |
| アンテナポート | 4チャンネル、50Ω SMAレセプタクル |
| プロトコル | EPCglobal Gen2（ISO18000-6C）、Impinj Gen2X 対応 |
| 出力電力 | 5〜30dBm 可変（1dBステップ、±1dB） |
| 受信感度 | −86dBm 以下 |
| 対応地域・周波数 | |
| ETSI（欧州） | 865〜868MHz |
| FCC（北米） | 902〜928MHz |
| その他地域 | 920〜925MHz（地域に応じてカスタマイズ対応） |
| 備考 | 周波数はカスタマイズ可能な海外向けモジュール |
| インターフェース / 電源 | |
| インターフェース | UART 3.3V TTL、115200bps |
| コネクタ | 15ピン W-TO-B コネクタ |
| 電源 | DC 3.5〜5.25V |
| 消費電力 |
7.5W（RF動作時） 0.175W（待機時） 42.5µW（パワーダウン時） |
| 外形 / 環境 | |
| 寸法 | 77.2 × 51.0 × 8.9 mm |
| 質量 | 52g |
| 動作温度 | −25〜65℃ |
| 保管温度 | −40〜85℃ |
* 記載された外観、仕様等は予告なく変更する場合があります。

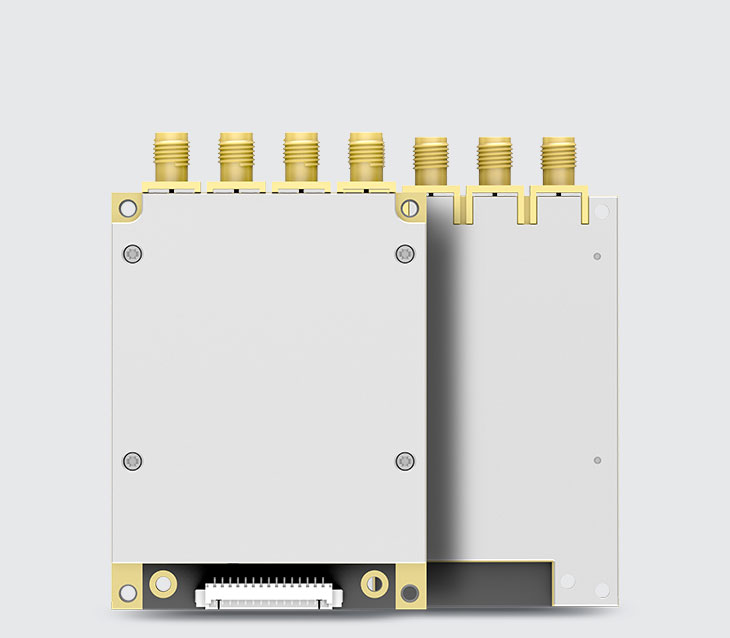

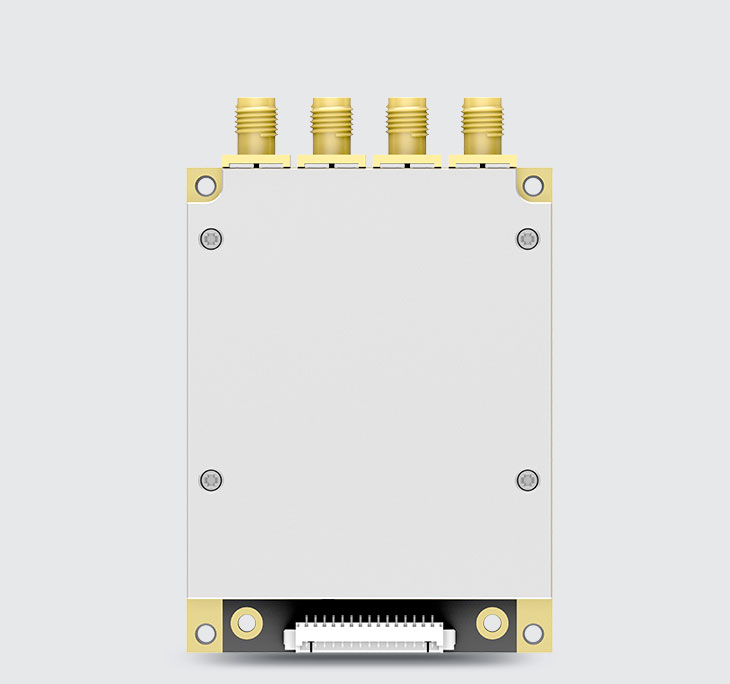

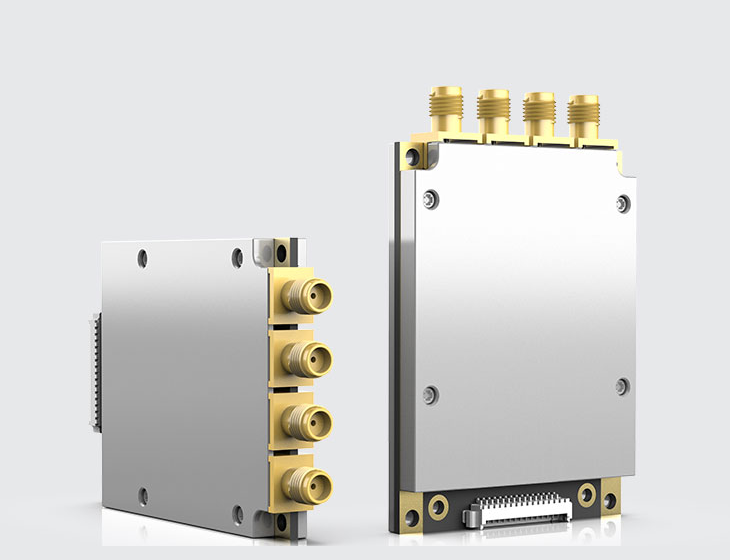

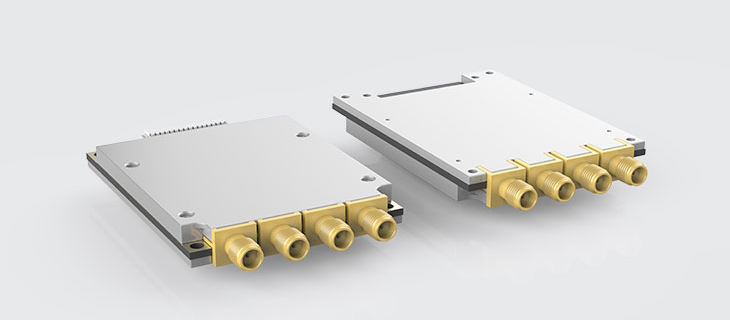

ギャラリー
