UHF RFID 9dBi 円偏波パネルアンテナ Ant-RC09
Ant-RC09は海外向けUHF帯の9dBi円偏波（RHCP）パネルアンテナです。902〜928MHz（FCC）／865〜868MHz（ETSI）に対応し、VSWR≤1.3、前後比≥17dB、最大入力20W、Nタイプメスコネクタを備えます。255×255×30mm・約1.27kg、IP67で動作温度−40〜60℃。ポール（φ30〜50mm）や壁面に設置でき、屋外ゲートや固定読取に適します。
製品概要
屋外設置に対応する9dBi円偏波パネルアンテナ
Ant-RC09はUHF帯の固定読取システム向けに設計された9dBiの円偏波（RHCP／右旋円偏波）パネルアンテナです。VSWR≤1.3・前後比≥17dBの安定した放射特性と、IP67の堅牢な筐体により、屋外ゲートや倉庫の入出庫ゲートなどで長期間安定した読み取りを支えます。海外向けモデルで、北米（FCC）および欧州（ETSI）の周波数帯に対応します。
選ばれる理由
安定した円偏波特性
右旋円偏波（RHCP）に対応し、VSWR≤1.3・前後比≥17dBの安定した放射特性を備えます。タグの向きに左右されにくく、固定読取ゲートでの安定した読み取りに寄与します。
屋外設置に耐えるIP67筐体
保護等級IP67の防塵・防水設計で、動作温度−40〜+60℃に対応します。屋外の入出庫ゲートや軒下など、環境の厳しい設置場所でも運用できます。
柔軟な設置と接続
ポール（φ30〜50mm）または壁面への取り付けに対応し、Nタイプ（メス）コネクタと最大入力電力20W・インピーダンス50Ωで一般的なUHF帯リーダーと組み合わせて使用できます。
主なポイント
- 9dBi 高利得の円偏波（RHCP／右旋円偏波）パネルアンテナ
- 対応周波数 902〜928MHz（FCC）/ 865〜868MHz（ETSI）
- VSWR ≤1.3、前後比 ≥17dB、インピーダンス 50Ω
- 最大入力電力 20W、Nタイプ（メス）コネクタ
- IP67 の防塵・防水設計、動作温度 −40〜+60℃
- 255×255×30mm、質量約1.27kg（取付金具込み）
- ポール（φ30〜50mm）または壁面に設置可能
アプリケーション
- 倉庫や物流拠点の入出庫ゲートに設置し、通過する物品のタグを固定読取します。IP67で屋外ゲートにも対応します。
- 出入口やゾーン境界に設置して、資産や在庫の移動を自動で把握します。高利得の円偏波で安定した読み取りを支えます。
- 生産ラインや検査ポイントに固定設置し、仕掛品や部品の通過を読み取ります。堅牢な筐体で常設運用に適します。
詳細仕様
| アンテナ特性 | |
|---|---|
| 利得（ゲイン） | 9dBi |
| 偏波 | 円偏波（RHCP／右旋円偏波） |
| VSWR | ≤1.3 |
| 前後比 | ≥17dB |
| インピーダンス | 50Ω |
| 最大入力電力 | 20W |
| コネクタ | Nタイプ（メス） |
| 対応地域・周波数 | |
| 北米 / FCC | 902MHz〜928MHz |
| 欧州 / ETSI | 865MHz〜868MHz |
| 外形・環境 | |
| 寸法 | 255 × 255 × 30 mm |
| 質量 | 約1.27kg（取付金具込み） |
| 保護等級 | IP67 |
| 動作温度 | −40℃〜+60℃ |
| 設置方法 | ポール（φ30〜50mm）または壁面 |
* 記載された外観、仕様等は予告なく変更する場合があります。

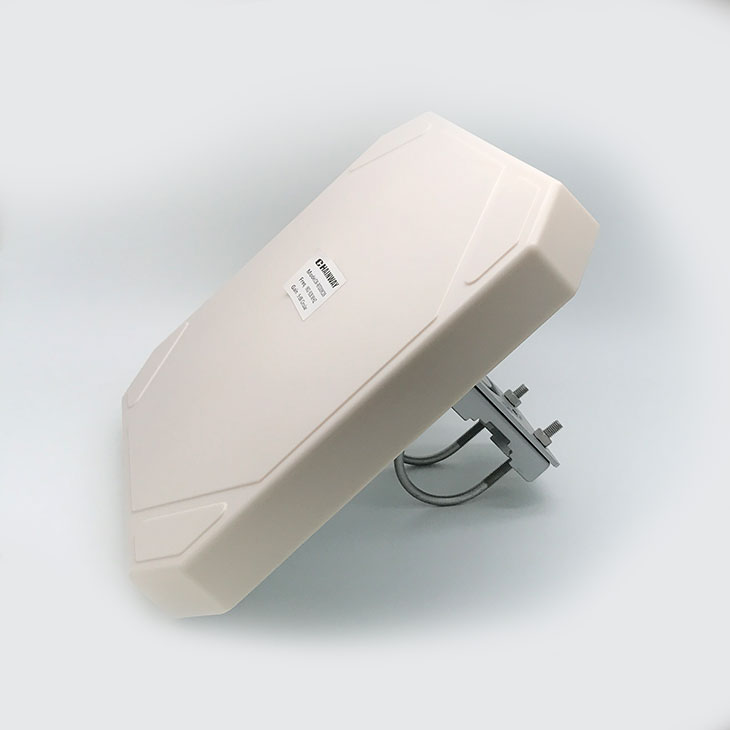

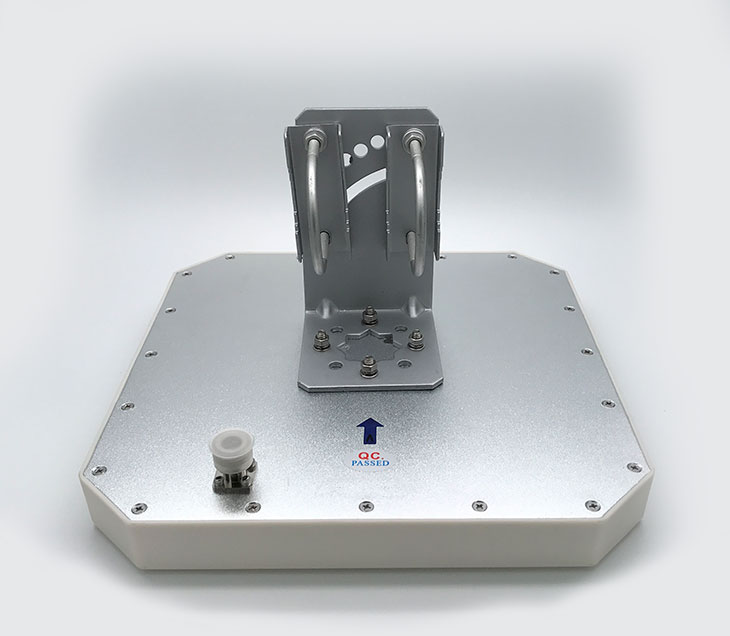

ギャラリー
