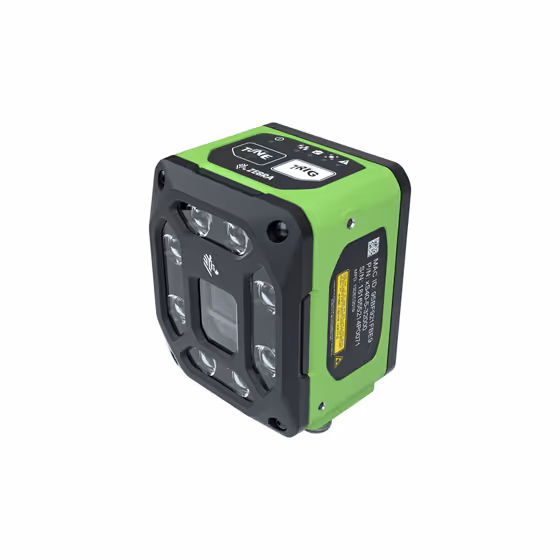

FS42固定型産業用スキャナ
Zebra FS42は、64×91×54mm・400gの固定型産業用1D/2Dスキャナです。2.3MPセンサー、最大60fps。NPU搭載でAI/マシンビジョン対応。ディープラーニングOCR対応。IP65/IP67防塵防水。2年保証。製造ライン自動化・品質検査に最適。
製品概要
イーサネットから電力とデータを取得
Power-over-Ethernet （PoE）に対応しているため、FS42および接続したアクセサリにネットワークから電力供給できます。これにより、セットアップが容易化され、電源ドロップや電源装置のコストを回避できます。PoE非対応の環境では、標準の24V DC電源装置または標準のUSB-CポートでFS42に給電することも可能です。
アプリケーション
物流倉庫ピッキング
ハンズフリー作業で効率的な商品ピッキングを実現。両手を使った作業で生産性を大幅に向上します。
製造ライン
生産ライン上での部品確認、品質検査に活用。作業効率とトレーサビリティを向上します。
在庫管理
倉庫内の棚卸、入出庫管理をハンズフリーで実施。迅速かつ正確な在庫管理を実現します。
詳細仕様
| 物理特性 | |
|---|---|
| デバイス特性 | |
| 寸法 | 高さ 54.0 mm x 長さ 64.0 mm x 幅 91.4 mm |
| 重量 | 400.0 g |
| 電源 |
外部電源：10-30VDC、1.5A（最大） @ 24VDC（最大36W） PoE+電源：Class 4、25.5W（最大） PoE電源：Class 3、13W（最大） USB-Cホスト：5VDC、3A（最大）（最大15W） |
| 設定可能なI/O |
4つのフォトアイソレート入力：GPIO,1,2,3 5つの非アイソレート出力：GPIO,4,5,*6,7,8 電圧GPIO：10～30VDC *外部ライトモード有効時は利用不可 |
| 色と素材 | 産業用グリーンのアルミニウムハウジング |
| インターフェースポート |
1つのM12 X-Coded 1000/100/10 Mbps イーサネットポート 1つのM12 12ピン Power/GPIO/RS-232ポート 1つのM12 5ピン イーサネットポート 1つのUSB 3.0 SuperSpeed Type-C ポート（DisplayPort Alt Mode対応） * 1個のイーサネットポートで使用可能、PoEは1次イーサネットポートでのみ対応 |
| 通信プロトコル | Ethernet/IP、PROFINET、Modbus TCP、TCP/IP、RS-232 |
| キーボードサポート | USB HID |
| ユーザーインジケーター | 360°デコード/ジョブステータスLED、電源LED、デバイスステータスLED、フォーカス警告LED、エラーLED、イーサネットステータスLED、ビーパー（音量調整可能） |
| 性能特性 | |
| 画像センサー | 2.3MP：1/2.6インチCMOS、グローバルシャッター、1920 x 1200 3.0 µm スクエアピクセル モノクロ |
| 取得レート | 2.3MP：秒間最大60フレーム |
| エイマー | 赤色クラス1レーザー、8点スンバーストパターン |
| 照明 |
フィールド交換可能なモジュール： 8つの660nm赤色LED 8つの850nm赤外線LED 8つの2700K白色LED（色温度） 8つの850nm赤外線LED + 4つの660nm赤色LED + 8つの2700K白色LED（色温度） |
| イメージャーフィールドビュー |
SR（標準範囲）：10.8mm液体レンズ、水平30° x 垂直19°公称 WA（広角）：6.8mm液体レンズ、水平46° x 垂直29°公称 |
| 環境性能 | |
| 動作温度 |
32°Fから113°F / 0°Cから45°C（外部電源供給、負荷サイクル依存） 32°Fから113°F / 0°Cから40°C（PoE、負荷サイクル依存） |
| 保管温度 | -40°Fから158°F / -40°Cから70°C |
| 環境シーリング | IP65およびIP67 |
| 湿度 | 5%から90% RH、結露なし |
| 衝撃耐性 | EN 60068-2-27、30 g、11 ms、各軸に3ショック |
| 振動耐性 | EN 60068-2-6、14mm @ 2～10Hz、1.5mm @13～55Hz、2g @ 70～500 Hz、軸ごとに2時間 |
| 対応シンボル | |
| 1D | Codabar, Code 39, Code 93, Code 128, I 2 of 5, MSI Plessey, UPC/EAN |
| 2D | Aztec, Data Matrix, DotCode, MaxiCode, PDF417, Micro PDF417, QR Code, Micro QR |
| OCR | ディープラーニングベースのOCR（ライセンス追加）、ラテン文字 (A-Z, a-z, 数字)、特殊文字を含む |
| ソフトウェア | |
| 管理 | Zebra Aurora |
| デコーダーパッケージ | 1D/2D Standard（5 FPS）、1D/2D Fast （60 FPS）、1D/2D DPM Full （60 FPS）Connectivity Gatewayソリューションライセンス（デコーダパッケージはSKUによって異なります。アップグレードライセンスにより、ソフトウェアデコーダパッケージのアップグレードが可能です。） |
| マシンビジョン（MV）ツールセット | Sensor、Standard（アップグレードライセンスにより使用可能） |
| 準拠規格 | |
| 環境 | EN 50581:2012; EN IEC 63000:2018 |
| 電気安全 | IEC 62368-1 (Ed.2); EN 62368-1:2014/A11:2017 |
| レーザー安全規格 | 21CFR1040.10および21CFR1040.11IEC/EN 60825-1:2014（Ed.3） |
| LED安全 | IEC 62471:2006 (Ed.1); EN 62471:2008 |
| EMI/EMS |
EN 55032:2015/A11:2020 (Class B) EN 55035:2017 EN 61000-3-2:2014 (Class A) EN 61000-3-3:2013 47 CFR Part 15, Subpart B, Class B ICES-003, Issue 7, Class B |
| EU適合宣言 | |
| 詳細情報 |
2014/30/EU; 2014/35/EU; 2011/65/EU。詳細は www.zebra.com/docを参照 |
| 付属品 | |
| 内容 | 内部照明、外部照明、内部フィルター、ブラケット、ケーブル、電源 |
| 保証 | |
| 保証内容 |
Zebraのハードウェア保証声明の条件に従い、FS42は出荷日から2年間、製造上の欠陥に対して保証されます。完全なZebraハードウェア製品保証声明は こちら |
| 推奨サービス | |
| サービスオプション | Zebra OneCare Select™; Zebra OneCare Essential™ |
| デコード範囲（標準的な使用範囲） | |
| FS42-SR—30° FOVレンズ | |
| シンボロジー/解像度 | |
| 5ミル Code 128 | |
| 10ミル Code 128 | |
| 15ミル Code 128 | |
| 20ミル Code 128 | |
| 5ミル DataMatrix | |
| 10ミル DataMatrix | |
| 15ミル DataMatrix | |
| 30ミル DataMatrix | |
| FS42-WA—46° FOVレンズ | |
| シンボロジー/解像度 | |
| 5ミル Code 128 | |
| 10ミル Code 128 | |
| 15ミル Code 128 | |
| 20ミル Code 128 | |
| 5ミル DataMatrix | |
| 10ミル DataMatrix | |
| 15ミル DataMatrix | |
| 30ミル DataMatrix | |
* 記載された外観、仕様等は予告なく変更する場合があります。
