XPLORER Screw
Xerafy XPLORER Screwは、M24ねじ込み式の金属埋め込み型RFIDタグ。NXP UCODE 9搭載、読取距離最大5m。IP68/IP69K、250℃耐熱、22,000psi耐圧。石油・ガス産業や深海設備などの極限環境での資産管理に最適。
選ばれる理由
埋め込み設計 - ねじ込み式

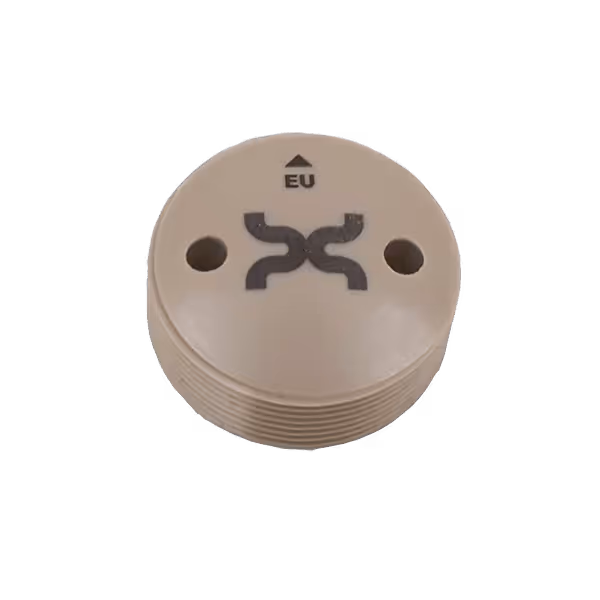

XPLORER Screwは、金属資産への埋め込みを前提に設計されたねじ込み式RFIDタグです。M24 x 1 mmのネジ山により、金属表面にø23mm±0.05の穴を開け、タッピングレンチでネジ山を切り、2穴レンチでねじ込むだけで簡単に取付できます。高性能エンジニアリングポリマー製で、取付後は金属表面と面一になります。
優れた読取性能 - 金属埋め込み時5m
金属に埋め込まれた状態で、固定リーダーで最大5m、ハンドヘルドリーダーで最大3mの優れた読取距離を実現します。NXP UCODE 9チップを搭載し、96ビットEPC、96ビットTIDを備え、確実な識別が可能です。リニア偏波で安定した通信を実現します。
極限環境対応 - 250℃ / 22,000 psi
IP68、IP69Kの防水・防塵性能に加え、22,000 psi（150 MPa）の液圧耐性、-40℃～+250℃（100時間）の耐熱性を備えています。3フィート（1m）からのコンクリート・花崗岩への落下に耐え、MIL-STD-810G準拠の耐振動性能により、ワークオーバーリグ、深海設備、製造オートクレーブなどの極限環境で使用できます。
耐薬品性 - 硫酸・水酸化ナトリウム
10%硫酸（H2SO4）および10%水酸化ナトリウム（NaOH）に168時間耐える耐薬品性を備えています。化学プラント、石油・ガス産業など、腐食性環境での長期使用に適しています。詳細な耐薬品性についてはXerafyまでお問い合わせください。
アプリケーション
使用想定場所
- ワークオーバーリグ
- OCTG管材（油井用チュービング・ケーシング）
- LNG設備
- 海洋風力発電
- 浚渫パイプ
- 海底・深海設備
- 製造オートクレーブ
- 建設・土木工事
取付方法
Installation Instructions
- 金属資産の表面に約50mm×35mmの平坦な台座を作成します。
- 平坦な台座の中心にø23mm±0.05の穴を開けます。深さは10.5mm±0.1mmです。23mm径のドリルビットの使用を推奨します。
- タッピングレンチを使用してM24 x 1 mmのネジ山を切ります。
- タグを穴に入れ、調整可能な2穴レンチを使用してねじ込み、タグの上面が平坦な台座と面一になるようにします。
- タグの向きを調整し、タグ上の△マークの方向が金属資産の長さと平行になるようにして、最良の読取性能を得ます。
Mounting Systems
- ねじ込み式、埋め込み型
- M24 x 1 mm ネジ山
カスタムオプション
エンコーディング
レーザーマーキング
ATEX認証バージョン
詳細仕様
| 仕様 | |
|---|---|
| RFプロトコル | EPC global Class 1 Gen 2 |
| 動作周波数 | 902–928 MHz（北米）、865–868 MHz（欧州） |
| ICチップ | NXP UCODE 9 |
| メモリ | 96ビット EPC、96ビット TID |
| 対応面 | 金属面（埋め込み） |
| 読取距離（固定リーダー） | 最大約16.40フィート（5 m）金属埋め込み時 |
| 読取距離（ハンドヘルド） | 最大約9.84フィート（3 m）金属埋め込み時 |
| 偏波 | リニア |
| 放射パターン | 金属埋め込み時 |
| 物理仕様 | |
| 材質 | 高性能エンジニアリングポリマー |
| 寸法（mm） | ø 24 × 10.01 mm、穴：ø 3 mm |
| 重量 | 6.60 g |
| 公差 | ±0.004インチ / ±0.100 mm |
| 環境仕様 | |
| 動作温度 | -40 ℃ ～ +85 ℃ |
| 保管温度 | -40 ℃ ～ +250 ℃（100時間） |
| 保護等級 | IP68、IP69K |
| 液圧耐性 | 22,000 psi（150 MPa） |
| 落下耐性 | 3フィート（1 m）からコンクリート・花崗岩への落下に耐性 |
| 振動 | MIL-STD-810G |
| 耐薬品性 | 168時間 H2SO4（10%硫酸）、168時間 NaOH（10%水酸化ナトリウム） |
| 業界コンプライアンス | RAIN RFID、RoHS、CE、ETSI、FCC、ISO |
| 保証 | 1年 |
* 記載された外観、仕様等は予告なく変更する場合があります。
* 読取範囲は使用するリーダーや環境によって異なります。性能は標準的なテスト方法に基づいており、環境要因やリーダー出力によって変動する場合があります。
* チップデータの保存期間は、一般的な環境条件下でのチップの動作に基づいて最大50年です。
* 耐薬品性は溶液の濃度と使用環境によります。詳細はXerafyまでお問い合わせください。
注文情報
| 地域 | バリアント | SKU |
|---|---|---|
| US | 北米モデル | X1116-US120-U9 |
| EU | 欧州モデル | X1116-EU120-U9 |
- 記載された外観、仕様等は予告なく変更する場合があります。
- 読取範囲は使用するリーダーや環境によって異なります。性能は標準的なテスト方法に基づいており、環境要因やリーダー出力によって変動する場合があります。
- チップデータの保存期間は、一般的な環境条件下でのチップの動作に基づいて最大50年です。
- 耐薬品性は溶液の濃度と使用環境によります。詳細はXerafyまでお問い合わせください。
