PICO Mini 100/150/300
Xerafy PICO Mini 100/150/300シリーズは、あらゆる金属ツールに対応する3種類のサイズから選べる超小型UHF帯RFIDタグです。最小1mmの薄さで、様々な金属ツールや機器に取り付け可能。衝撃、落下、振動、水などに耐える堅牢設計で、製造、航空宇宙、鉄道、原子力、軍事、石油・ガス業界向けのハンドツールや兵器管理、データセンターの資産管理など幅広い用途に最適です。
選ばれる理由
3種類のサイズ - あらゆる金属ツールに対応
PICO Mini 100（10 x 3.5 mm）、PICO Mini 150（12 x 4 mm）、PICO Mini 300（13 x 7 mm）の3種類のサイズから、用途に応じて最適なタグを選択可能。すべてのタイプが金属ツールへの取り付けに最適化されています。
小型・薄型設計 - 最小1mmの薄さ
最小1mmの薄さで、あらゆる金属ツールに影響を与えることなく取り付けが可能です。PICO Mini 100は1.00/1.20mm、PICO Mini 150は1.50/2.50mm、PICO Mini 300は3.00/3.80mmの厚さを持ち、様々な用途に対応します。
堅牢設計 - 衝撃、落下、振動、水に対応
衝撃、落下、振動、水などの過酷な環境にも耐える堅牢設計。IP68防水防塵規格に適合しており、MIL-STD-810G準拠の耐振動性を備えています。
コスト効率 - 大規模ツール在庫に最適
コスト効率に優れた設計で、大規模なツール在庫管理に最適です。100,000回の書き込みサイクルに対応し、長期間の使用が可能です。

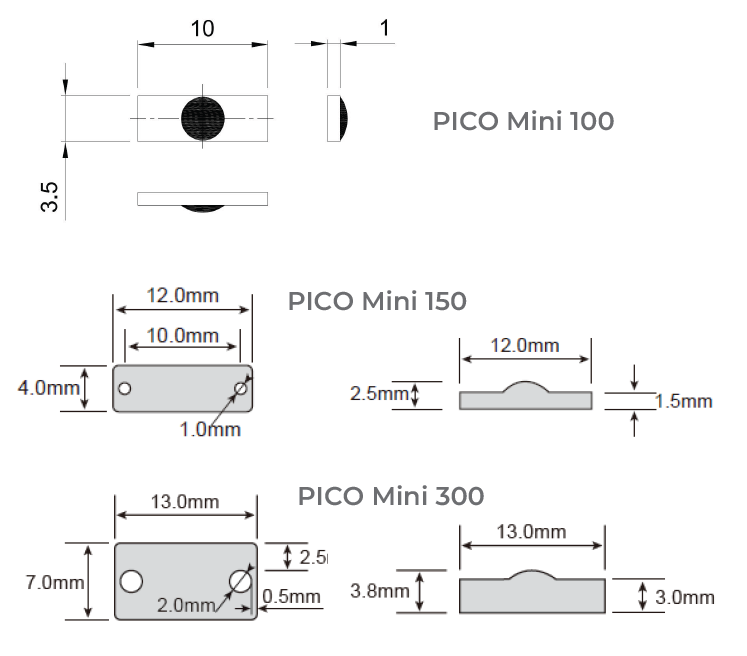

サイズ
物理仕様
PICO Mini 100
- 材質：FR4（PCB）
- 寸法：10 x 3.50 mm
- 厚さ：1.00 mm、チップ位置で1.20 mm
- カラー：ブラック
- 重量：0.100 g
PICO Mini 150
- 材質：FR4（PCB）
- 寸法：12 x 4 mm、穴：D1*2
- 厚さ：1.50 mm、チップ位置で2.50 mm
- カラー：ブラック
- 重量：0.200 g
PICO Mini 300
- 材質：FR4（PCB）
- 寸法：13 x 7 mm、穴：D2*2
- 厚さ：3.00 mm、チップ位置で3.80 mm
- カラー：ブラック
- 重量：0.700 g
アプリケーション
使用想定場所
- 製造、航空宇宙、鉄道、原子力、軍事、石油・ガス業界向けハンドツール
- 兵器管理
- データセンター
取付方法
取付オプション
- エポキシ接着剤
- 熱収縮チューブ
エポキシ接着剤での取付方法
- 金属表面の希望するタグ付け位置を選び、表面を清掃します。汚れ、ほこり、油、その他接着に影響を与える可能性のある破片がないことを確認します。
- タグの裏側にエポキシ接着剤を塗布します。
- タグを希望のタグ付け位置に配置し、5秒間しっかりと均一に圧力をかけます。
- 適切な接着剤の装着を確保するため、新しく取り付けたタグを少なくとも15分間は動かさないでください。
カスタムオプション
エンコーディング
詳細仕様
| 仕様 | |
|---|---|
| 動作周波数 | 902–928 MHz（米国）、865–868 MHz（欧州） |
| 通信プロトコル | EPCglobal Class 1 Gen 2 / ISO 18000-6C |
| ICチップ | NXP UCODE 8 |
| メモリ | 128ビット EPC、96ビット TID |
| 書き込みサイクル | 100,000回 |
| 偏波 | 直線偏波 |
| 読取距離（固定型） |
PICO Mini 100: 最大0.50m PICO Mini 150: 最大3m PICO Mini 300: 最大4m |
| 読取距離（ハンディ） |
PICO Mini 100: 最大0.30m PICO Mini 150: 最大1.50m PICO Mini 300: 最大2m |
| 材質 | FR4（PCB） |
| 動作温度 | -40 ℃ ～ +85 ℃ |
| 保管温度 | -40 ℃ ～ +85 ℃ |
| 保護等級 | IP68 |
| 落下耐性 | 1mからコンクリートへの落下に耐性 |
| 振動 | MIL-STD-810G |
| サイズ |
PICO Mini 100: 10 x 3.50 mm（厚さ：1.00/1.20mm） PICO Mini 150: 12 x 4 mm（厚さ：1.50/2.50mm） PICO Mini 300: 13 x 7 mm（厚さ：3.00/3.80mm） |
| 重量 |
PICO Mini 100: 0.100 g PICO Mini 150: 0.200 g PICO Mini 300: 0.700 g |
| 保証 | 1年 |
* 記載された外観、仕様等は予告なく変更する場合があります。
* 読取範囲は使用するリーダーや環境によって異なります。
* チップデータの保存期間は、一般的な環境条件下でのチップの動作に基づいて最大50年です。
* EPCは再プログラム、パスワード保護、または永久ロックが可能です。TIDはロックされており製造時点ではユニークです。
注文情報
| 地域 | バリアント | SKU |
|---|---|---|
| US | PICO Mini 100 北米モデル | X1035-USP00-U8 |
| EU | PICO Mini 100 欧州モデル | X1035-EUP00-U8 |
| US | PICO Mini 150 北米モデル | X1204-USP00-U8 |
| EU | PICO Mini 150 欧州モデル | X1204-EUP00-U8 |
| US | PICO Mini 300 北米モデル | X1307-USP00-U8 |
| EU | PICO Mini 300 欧州モデル | X1307-EUP00-U8 |
- 記載された外観、仕様等は予告なく変更する場合があります。
- 読取範囲は使用するリーダーや環境によって異なります。
- チップデータの保存期間は、一般的な環境条件下でのチップの動作に基づいて最大50年です。
- EPCは再プログラム、パスワード保護、または永久ロックが可能です。TIDはロックされており製造時点ではユニークです。
