NUR-10W UHF RFIDリーダーモジュール
Nordic ID NUR-10Wは、34×28×3.5mm・5.5gの超小型UHF RFIDリーダ/ライタモジュールです。構内無線局+30dBm（1W）高出力、200タグ/秒。USB 2.0/UART通信、5ポートGPIO搭載。SMD実装対応。本体、eNUR（PCB組込型）、開発キットの3形態で提供。
製品概要

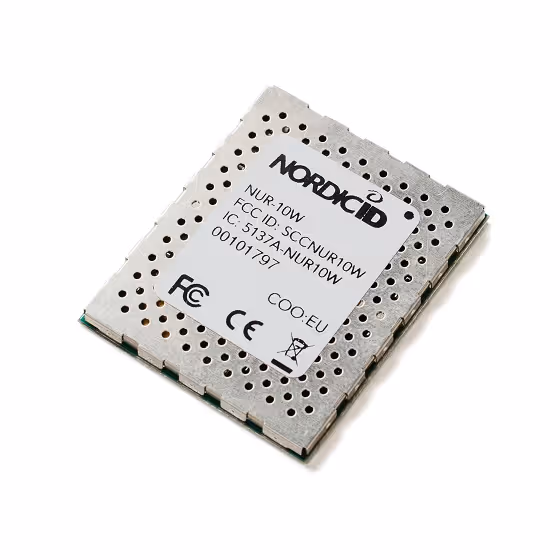

NORDIC ID UHF RFIDリーダーモジュール NUR-10W
超小型UHF帯RFIDリーダ/ライタモジュール。本体モジュール、eNUR（PCB組込型）、開発キットの3つの形態で提供されます。
選ばれる理由
超小型SMDモジュール
業界最小クラスの超小型設計
高出力・低消費電力
構内無線局タイプ +30dBm (1000mW) まで1dBずつ調整可能
通信はUARTとUSB 2.0
柔軟な通信インターフェース
オートセンス機能パラメータ
自動パラメータ調整機能搭載
プログラマブルGPIOを5ポート装備
イベントトリガー付きGPIO
選択可能なレシーバーデコードリンク周波数
送信モジュレーション(ASK/PR-ASK)対応
Automatic Leakage Cancellation
新機能によりセンシティビティを改善
主なポイント
- ご要望に合わせて、製品の開発も行っております。
- ボード開発
- アンテナ開発
- USB、LAN、無線LAN、Bluetooth等のインターフェース
アプリケーション
- アイテム/パレット/コンテナレベルトラッキング
- 在庫管理
- 偽造防止
- ブランド保護
詳細仕様
| RF性能 | |
|---|---|
| RF出力 |
構内無線局タイプ +30 dBm (1000 mW) まで1 dBずつプログラム制御可能 |
| 標準読取速度 | 200 タグ / 秒 |
| RFIDプロトコル | EPC Class 1 Gen 2 Version 2 (ISO 18000-63) |
| 周波数 |
日本 916.8-920.4MHz ETSI 865.6-867.6 MHz FCC / IC 902-928 MHz 中国、韓国、ロシア、インド、タイ、ベトナム、フィリピン、マレーシア、オーストラリア、ニュージーランド、シンガポール、ブラジルなど |
| 規格・認証 | |
| 規格 |
ARIB STD-T106 CE ETSI EN 301 489 CE ETSI EN 302 208 FCC part 15.247 IC RSS-210 Safety IEC 60950-1 |
| インターフェース | |
| 通信インターフェース |
USB 2.0 フルスピード UART |
| アンテナ | 50 Ω / VSWR <1.5:1 |
| GPIO | 5 個 / 3.3 V |
| 物理仕様 | |
| 寸法 | W 34 x L 28 x H 3.5 mm |
| 重量 | 5.5 g |
| 動作温度 | -20 °C ～ 55 °C (-4 ～ 130 °F) |
| 保存温度 | -40 °C ～ 85 °C (-40 ～ 185 °F) |
| 消費電力 | 2.6 W（最大） |
| 供給電圧 | 3.3 ～ 5.5 VDC (typical 3.6 VDC) |
* 記載された外観、仕様等は予告なく変更する場合があります。

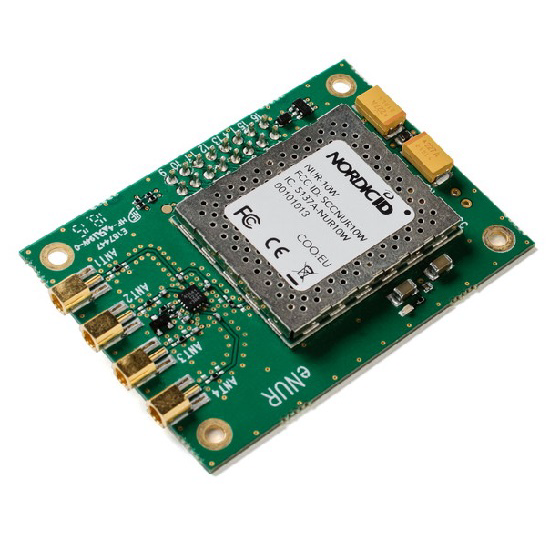

eNUR
NORDIC ID UHF RFIDリーダー PCBモジュール eNUR
仕様
| コネクタ | 電源、通信、GPIO用 ピンヘッダーコネクタ 16 (2x8)個 |
| アンテナ | 4 x MMCXコネクタ、50 Ω / VSWR <1.5:1 |
| GPIO | 5 個 / 3.3 V （2つはアンテナスイッチ用） |
| 寸法 | W 44 x L 62 x H 4 mm (ピンヘッダコネクタ除く) |
| 重量 | 13 g |
| 消費電力 | 2.9 W （最大） |
| 供給電圧 | 3.4 ～ 5.5 VDC (typical 3.6 VDC) |

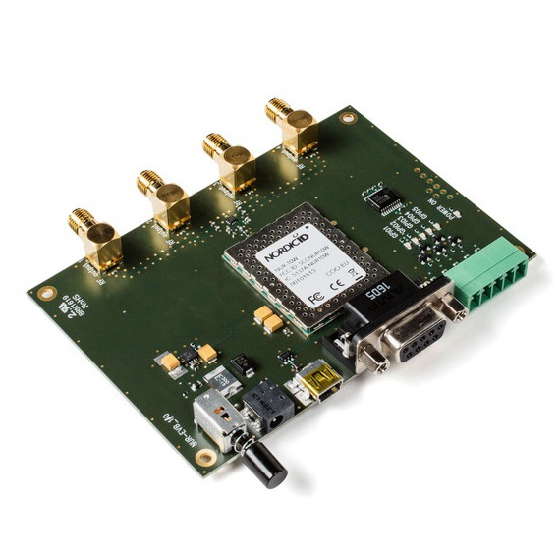

開発キット
NORDIC ID UHF RFIDリーダーモジュール 開発キット
仕様
| インターフェース |
USB 2.0 フルスピード/ミニUSB UART / D-sub 9 |
| アンテナ | 4 x SMAコネクタ、50 Ω / VSWR <1.5:1 |
| GPIO | 5 個 / 3.3 V （2つはアンテナスイッチ・ピンヘッダ用） |
| 寸法 | W 106 x L 72 x H 25 mm (ピンヘッダコネクタ除く) |
| 重量 | 67 g |
| 供給電圧 | 4.5 ～ 5.5 VDC (typical 5.2 VDC) |
デモソフト
RFID DEMOソフトウェア
PC用デモソフトウェア
ソフトウェア開発環境
すべての開発者
USBドライバ・Microsoft Active sync + リモートディスプレイ NordicID MHL hardware abstraction layer NordicID サンプルアプリケーション・ソースコード NordicID Customizer
.Net (C#, VB等)用
Microsoft Visual Studio 2005 and 2008 .NET Compact Framework 2.0 and 3.5 NordicID SDK .NET用MHL API wrapper OpenCF .NET
C++用
NordicID SDK MHL API Header file
HTML用
NordicID サンプルアプリケーション
