Advantenna-SP12
Advantenna-SP12は、417×207×11.7mm、385gの超軽量スパイラルUHF RFIDアンテナです。従来ループの約3倍小型化。9.2-9.6dBiC高利得、円偏波。カーテンビーム40°×70°。VSWR 1.4:1未満。50Ω SMAコネクタ。IP67エンクロージャー対応（480×290×72mm）。-20〜+60℃動作。30cm以下短距離読取に最適化。ポータブル運用可能。RFIDポータル、トンネル、トラッキングに最適。
製品概要
製品概要
AdvanLoop-SP12は、ユニークなスパイラルアンテナ構造により小型軽量化を実現。一般的な四角いループアンテナの約3倍小型化し、30cm以内の短距離読取に最適化。
コンパクトさと優れた近接読取特性により、小売店のアイテムレベルRFID実装に最適。書籍管理、スマートキャビネット、POSシステムなど幅広く活用可能。
選ばれる理由
製品の特長
<h4>超軽量設計</h4>
385gの超軽量で、ポータブル運用が可能。
<h4>ユニークなスパイラル構造</h4>従来型の約3倍小型化を実現し、スペース効率に優れる。
<h4>優れた近接読取特性</h4>30cm以内での高い読取性能で、アイテムレベルの管理に最適。
主なポイント
- 385gの超軽量設計でポータブル運用が可能
- スパイラル構造で従来型の約3倍小型化
- 9.2-9.5 dBiCの高利得性能
- 40°×70°のカーテンビームで効率的読取
- 30cm以下の短距離読取に最適化
- IP67エンクロージャーオプション対応
アプリケーション
- RFIDポータル
- RFIDトンネル
- トラッキングシステム

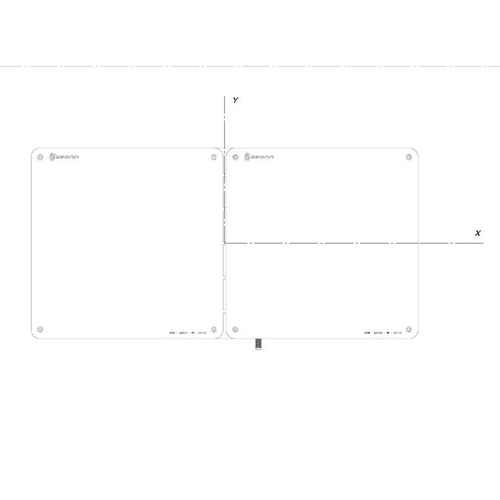

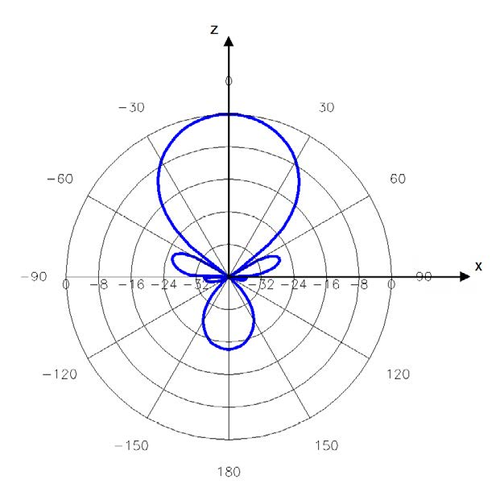

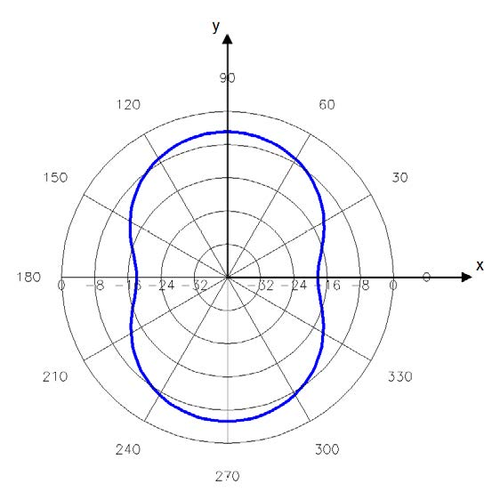

放射パターン
エンクロージャーオプション
詳細仕様
| 仕様 | |
|---|---|
| 動作周波数 EUバージョン | 865 - 868 MHz (ETSI EN 302 208) |
| 動作周波数 USバージョン | 902 - 928 MHz (FCC part 15) |
| アンテナ技術 | パッチ |
| 放射パターン | カーテンビーム |
| 利得 EUバージョン | 9.5 dBiC（最大）、9.3 dBiC（標準）6.6 dBiL |
| 利得 USバージョン | 9.6 dBiC（最大）、9.2 dBiC（標準）6.8 dBiL |
| VSWR | < 1.4:1 |
| ビーム幅（AZ/EL） | 40° / 70° |
| 前後比 | < -15 dB |
| 偏波 | 円偏波 |
| 軸比 EUバージョン | ボアサイト時 0.2 dBビーム幅3dB時 0.4dB（標準）、1.0dB（最大） |
| 軸比 USバージョン | ボアサイト時 0.04 dB3dB時 ビーム幅 0.5dB（標準）、1.2dB（最大） |
| 入力インピーダンス | 50 Ω |
| コネクタ | SMA内部直角、外部直角 |
| 規格 | ROHS - EU Directive 2015/863WEEE - EU Directive 2012/19/EUREACH - EC No 1907/2006ETSI EN 302 208 |
| IP保護等級（エンクロージャー付き） | IP67 |
| 温度範囲 | -20°C～+60°C |
| エンクロージャーなしコネクタを除くサイズ | 417 mm x 207 mm x 11.7 mm |
| エンクロージャー付きコネクタを除くサイズ | 480 mm x 290 mm x 72 mm |
| エンクロージャーなしコネクタアンテナ重量 | 385 g |
| エンクロージャー付きアンテナ重量 | 2315 g3385 g（梱包・天井ボールジョイント付き） |
* 記載された外観、仕様等は予告なく変更する場合があります。

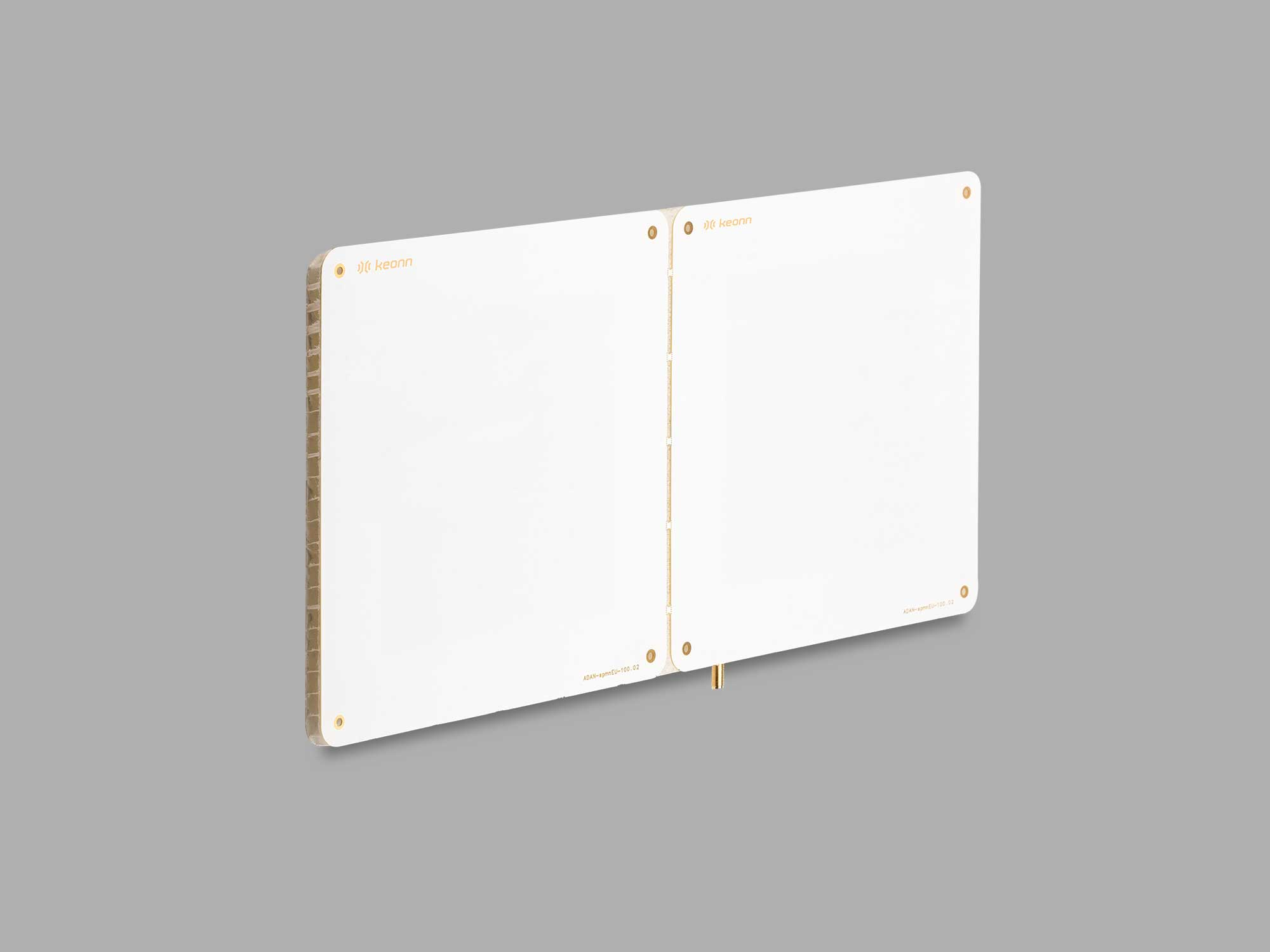

ギャラリー
