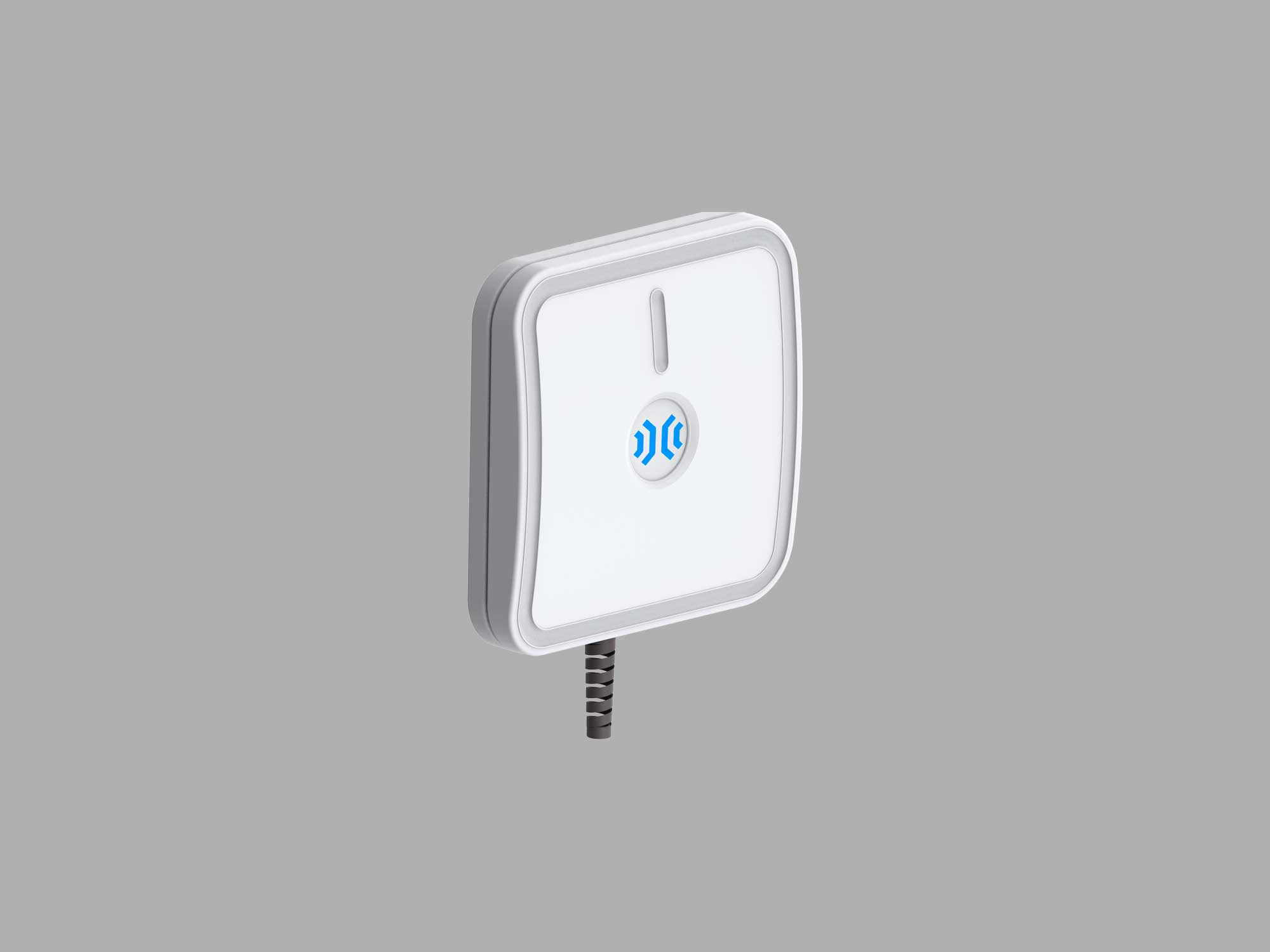

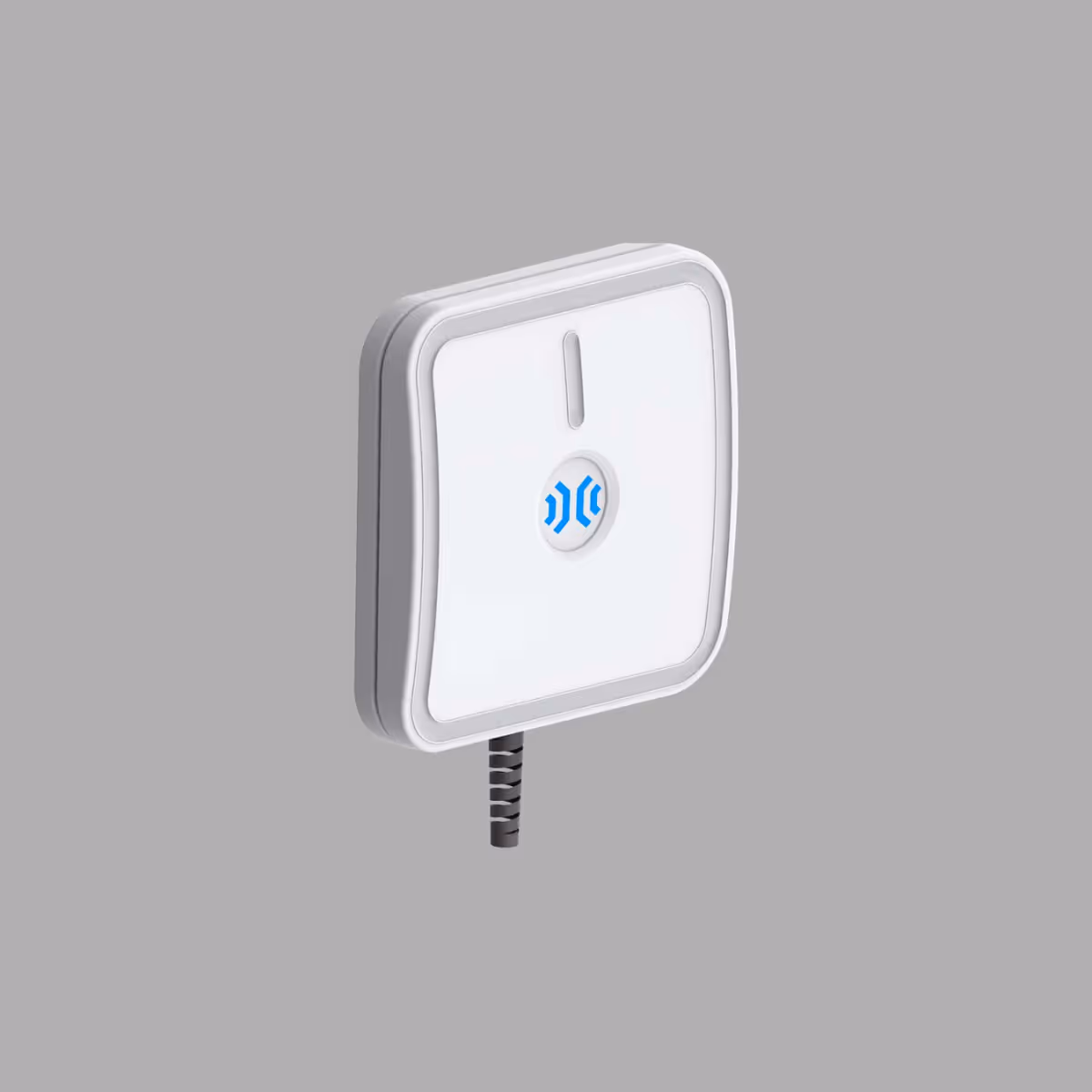

エンクロージャー付きAdvantenna-SP11
エンクロージャー付きAdvantenna-SP11は、270×270×79mm、1260gのIP67防水UHF RFIDアンテナです。アンテナ本体207×207×11.7mm、200g。7.7-8.0dBiC高利得、円偏波。70°×70°広角ビーム。VSWR 1.4:1未満。50Ω SMAコネクタ。天井ボールジョイント付き梱包オプション。-20〜+60℃動作。RFIDポータル、トンネル、ドローン、天井在庫、スマートシェルフに最適。
製品概要
製品概要
Advantenna-SP11は、非常に高い利得、円偏波、および1つの半球内のすべての方向に広いビームを特徴とするコンパクトなRFID UHFアンテナです。
高利得、軽量、薄型フォームファクター、コンパクトサイズの組み合わせにより、このアンテナはRFIDポータル、RFIDトンネル、RFID対応ドローン、天井在庫システム、スマートシェルフ、スマートディスプレイ、スマートパネル、スマートテーブルなどの多くのRFIDアプリケーションに最適です。
選ばれる理由
製品の特長
<h4>エンクロージャー保護</h4>
IP67防水保護で、屋外環境での使用が可能。
<h4>高利得性能</h4>7.7-8.0 dBiCの高利得で、確実な長距離読取を実現。
<h4>広いビーム幅</h4>70°/70°の広いビーム幅で、全方向からのアクセスを実現。
主なポイント
- IP67防水保護で屋外環境にも対応
- 7.7-8.0 dBiCの高利得性能
- 70°×70°の広いビーム幅で全方向カバー
- 円偏波による安定した読取性能
- 天井ボールジョイント付き梱包オプション
アプリケーション
- RFIDポータル
- RFIDトンネル
- RFID対応ドローン
- 天井在庫システム
- スマートシェルフ
- スマートパネル
- スマートテーブル
- スマートサーフェス全般
詳細仕様
| 仕様 | |
|---|---|
| 動作周波数 EUバージョン | 865 - 868 MHz (ETSI EN 302 208) |
| 動作周波数 USバージョン | 902 - 928 MHz (FCC part 15) |
| アンテナ技術 | パッチ |
| 放射パターン | 1つの半球で両方向にワイドビーム |
| 利得 EUバージョン | 8.0 dBiC（最大）、7.7 dBiC（標準）5.1 dBiL |
| 利得 USバージョン | 7.8 dBiC（最大）、7.4 dBiC（標準）4.8 dBiL |
| VSWR | < 1.4:1 |
| ビーム幅（AZ/EL） | 70° / 70° |
| 前後比 | < -15 dB |
| 偏波 | 円偏波 |
| 軸比 EUバージョン | ボアサイト時 0.1 dBビーム幅3dB時 0.6dB（標準）、1.2dB（最大） |
| 軸比 USバージョン | ボアサイト時 0.02 dB3dB時 ビーム幅 0.6dB（標準）、1.3dB（最大） |
| 入力インピーダンス | 50 Ω |
| コネクタ | SMA内部直角、外部直角 |
| レギュレーション | ROHS - EU Directive 2015/863WEEE - EU Directive 2012/19/EUREACH - EC No 1907/2006ETSI EN 302 208 |
| IP保護等級（エンクロージャー付き） | IP67 |
| 温度範囲 | -20°C～+60°C |
| コネクタを除くサイズ | 207 mm x 207 mm x 11.7 mm |
| 内部ライトアングルコネクター付きサイズ | 207 mm x 220 mm x 11.7 mm |
| 外装ライトアングルコネクター付サイズ | 207 mm x 220 mm x 21.8 mm |
| エンクロージャー付きサイズ | 270 mm x 270 mm x 79 mm |
| アンテナ重量 | 200 g |
| エンクロージャー重量 | 1260 g2265 g（梱包・天井ボールジョイント付き） |
* 記載された外観、仕様等は予告なく変更する場合があります。
