Advantenna-SP11
Advantenna-SP11は、207×207×11.7mm、200gのコンパクトスパイラルループUHF RFIDアンテナです。従来ループの約3倍小型化。7.7-8.0dBiC高利得、円偏波。70°×70°広角ビーム。VSWR 1.4:1未満。50Ω SMAコネクタ。IP67エンクロージャー対応（270×270×79mm）。-20〜+60℃動作。近接読取（30cm以内）に最適化。書籍管理、スマートキャビネット、POSシステムに最適。
製品概要
製品概要
AdvanLoop-SP11はコンパクトなスパイラルループアンテナで、一般的な四角いループアンテナの約3倍小型化を実現し、近接読取（30cm以内）に最適化されています。
非常に高い利得、円偏波、および1つの半球内のすべての方向に広いビームを特徴とする放射パターンを持ち、書籍管理、スマートキャビネット、POSシステム、コンベアトンネルなど多様な用途に対応。
円偏波で安定した読取性能を提供し、小売店のアイテムレベルRFID実装に最適です。
選ばれる理由
製品の特長
スパイラルループ技術により、一般的な四角いループアンテナと比較して約3倍の小型化を実現。207mm×207mm×11.7mmのコンパクトサイズで、スペースが限られた環境でも容易に設置できます。
<h4>高利得・広角ビーム</h4>EUバージョンで最大8.0 dBiC、USバージョンで最大7.8 dBiCの高利得を実現。70°×70°のビーム幅により、1つの半球内のすべての方向を効率的にカバーし、少ないアンテナ数で広範囲の読取を可能にします。
<h4>優れた円偏波特性</h4>ボアサイトでの軸比が0.1 dB（EU）/0.02 dB（US）という優れた円偏波特性により、タグの向きに関わらず安定した読取性能を発揮。小売環境でのアイテムレベルRFID実装に最適です。
<h4>近接読取に最適化</h4>30cm以内の近接読取に最適化された設計。書籍管理、スマートキャビネット、POSシステム、コンベアトンネルなど、精密な読取が必要なアプリケーションに適しています。
<h4>堅牢なエンクロージャーオプション</h4>IP67対応エンクロージャーにより、屋内外での使用が可能。天井ボールジョイント付き梱包も用意され、天井在庫システムやRFIDポータルなど多様な設置環境に対応します。
主なポイント
- 一般的なループアンテナの約3倍小型化を実現
- 7.7 dBiC（EU）/7.4 dBiC（US）の高利得性能
- 70°×70°のワイドビームで広範囲をカバー
- 円偏波による安定した読取性能
- IP67エンクロージャーで屋内外両対応
- 近接読取（30cm以内）に最適化
アプリケーション
- RFIDポータル
- RFIDトンネル
- RFID対応ドローン
- 天井在庫システム
- スマートシェルフ
- スマートパネル
- スマートテーブル
- スマートサーフェス全般
- 書籍管理システム
- スマートキャビネット
- POSシステム
- コンベアトンネル

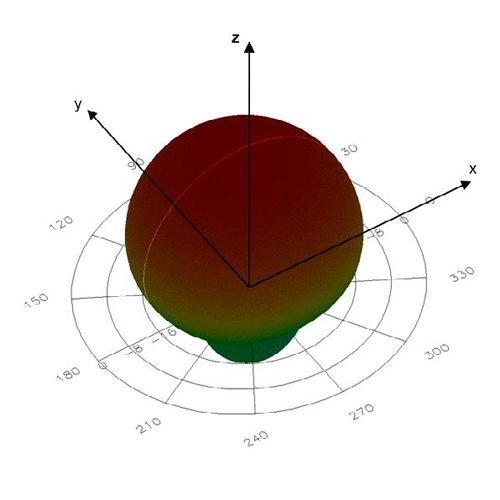

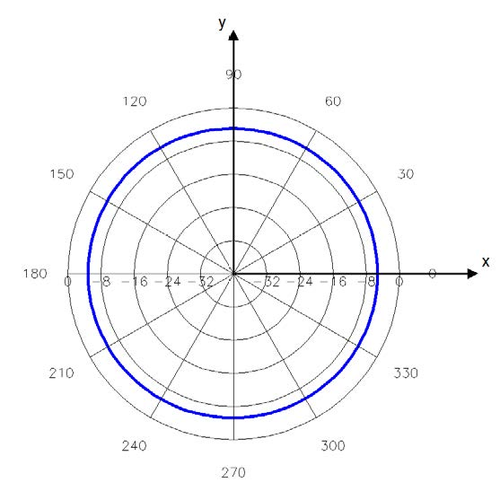

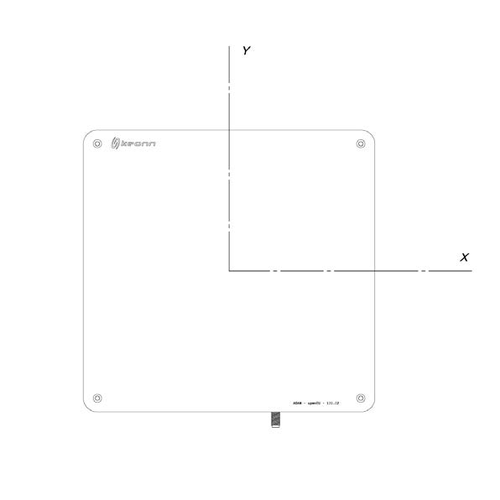

放射パターン
エンクロージャーオプション
詳細仕様
| 仕様 | |
|---|---|
| 動作周波数 EUバージョン | 865 - 868 MHz (ETSI EN 302 208) |
| 動作周波数 USバージョン | 902 - 928 MHz (FCC part 15) |
| アンテナ技術 | パッチ |
| 放射パターン | 1つの半球で両方向にワイドビーム |
| 利得 EUバージョン | 8.0 dBiC（最大）、7.7 dBiC（標準）5.1 dBiL |
| 利得 USバージョン | 7.8 dBiC（最大）、7.4 dBiC（標準）4.8 dBiL* |
| VSWR | < 1.4:1 |
| ビーム幅（AZ/EL） | 70° / 70° |
| 前後比 | < -15 dB |
| 偏波 | 円偏波 |
| 軸比 EUバージョン |
ボアサイト時 0.1 dB ビーム幅3dB時 0.6dB（標準）、1.2dB（最大） |
| 軸比 USバージョン |
ボアサイトにて 0.02 dB 3dB時 ビーム幅 0.6dB（標準）、1.3dB（最大） |
| 入力インピーダンス | 50 Ω |
| コネクタ | SMA内部直角、外部直角 |
| 規格 |
ROHS - EU Directive 2015/863 WEEE - EU Directive 2012/19/EU REACH - EC No 1907/2006 ETSI EN 302 208 |
| IP保護等級（エンクロージャー付き） | IP67 |
| 温度範囲 | -20°C～+60°C |
| コネクタを除くサイズ | 207 mm x 207 mm x 11.7 mm |
| 内部ライトアングルコネクター付きサイズ | 207 mm x 220 mm x 11.7 mm |
| 外装ライトアングルコネクター付サイズ | 207 mm x 220 mm x 21.8 mm |
| エンクロージャー付きサイズ | 270 mm x 270 mm x 79 mm |
| アンテナ重量 | 200 g |
| エンクロージャー重量 |
1260 g 2265 g （梱包・天井ボールジョイント付き） |
* 記載された外観、仕様等は予告なく変更する場合があります。

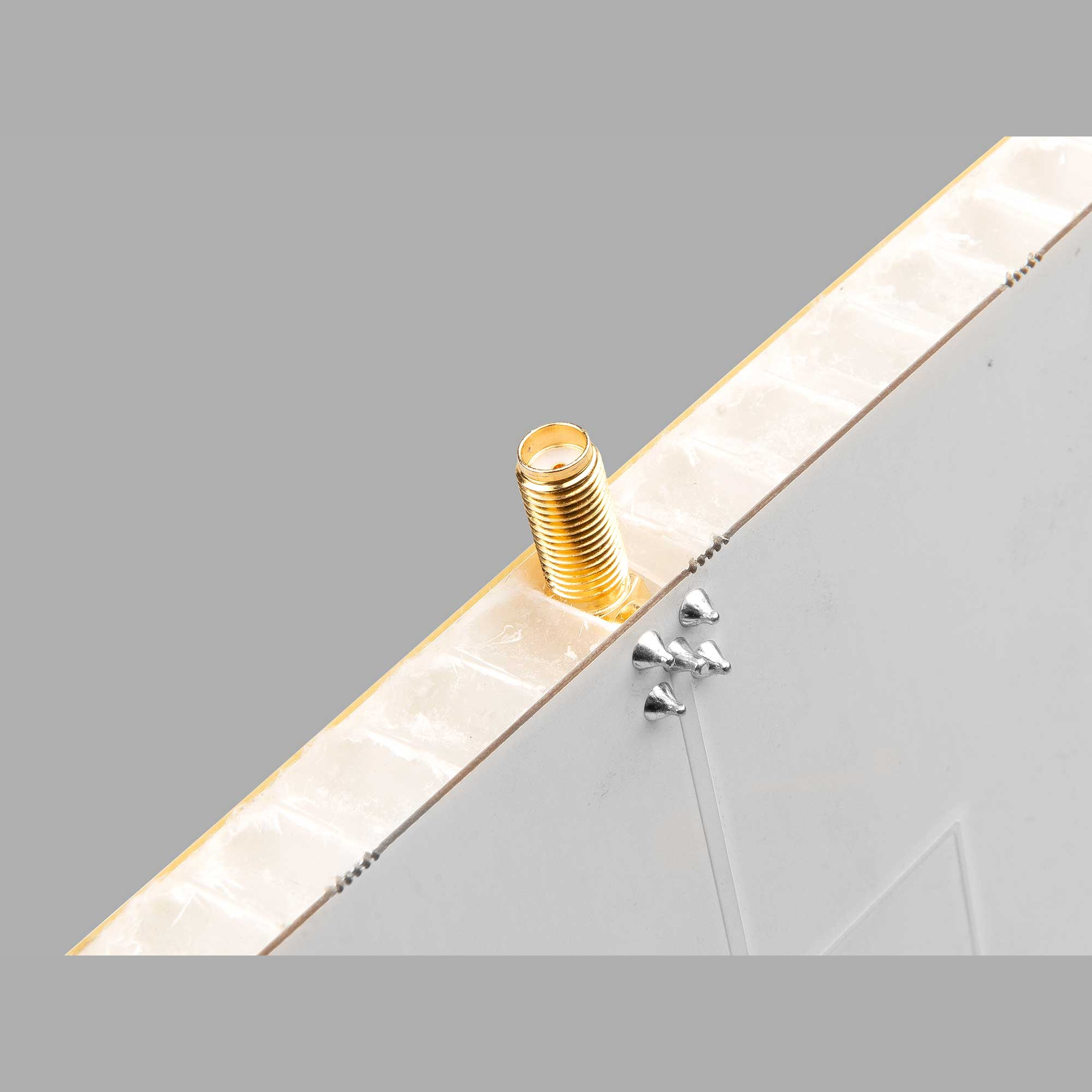

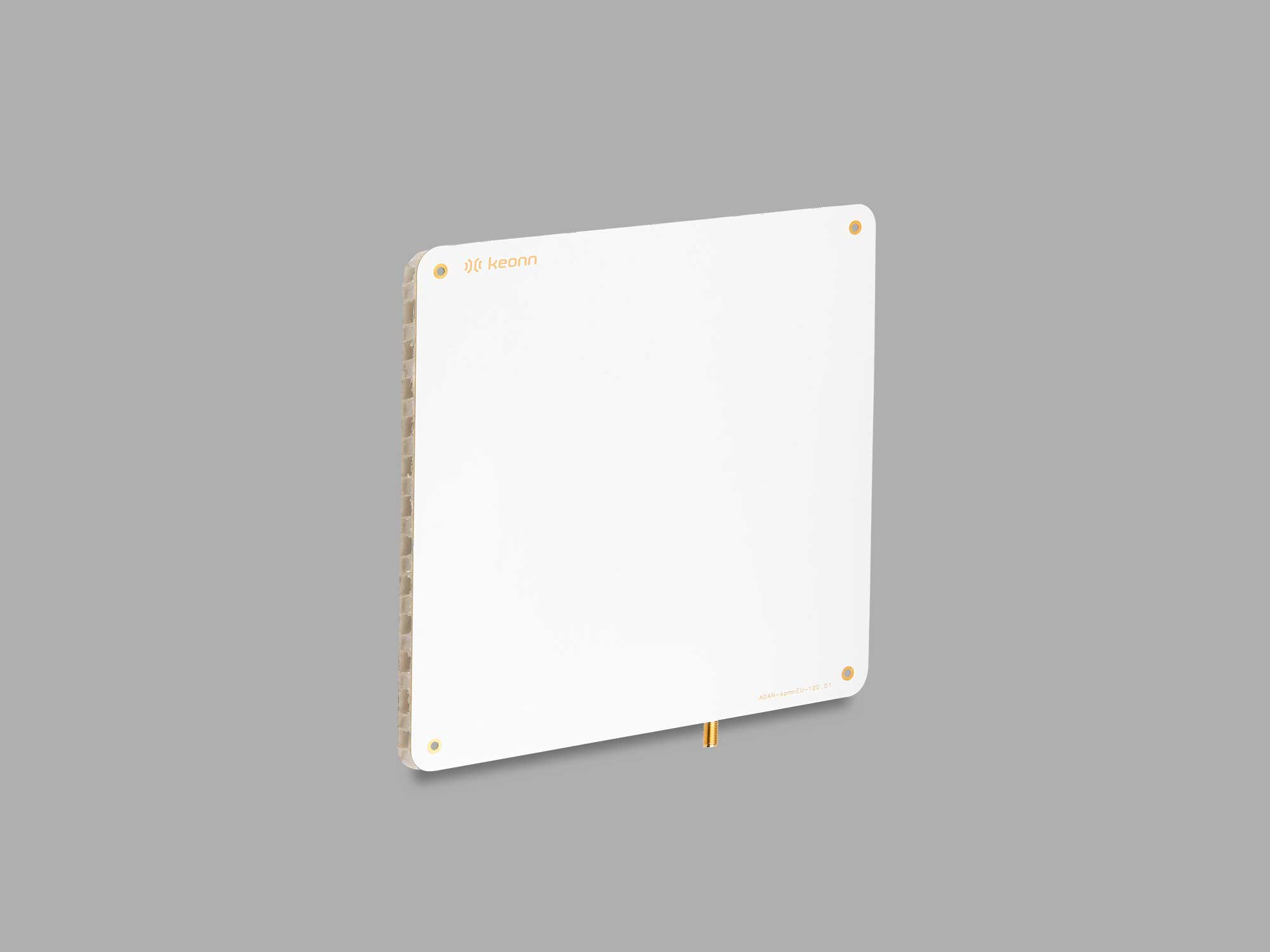

ギャラリー
