Advantenna-P13
Advantenna-P13は、417×137×8mm（エッジマウント時）、350gの3素子パッチUHF RFIDアンテナです。左旋/右旋円偏波選択可。ビーム幅40°×90°の高指向性。利得6.8-7.2dBiC、VSWR 1.4:1未満、サイドローブ-15dB未満。ETSI/FCC対応。50Ω SMA/MCXコネクタ。IP68、-20〜+80℃動作。紛失防止・ポータル・トンネル・廊下に最適。
製品概要
製品概要
Advantenna-P13は、円偏波のコンパクトなUHF帯RFID用3素子パッチアンテナで、アンテナ長辺方向に40°、アンテナ短辺方向に90°のビーム幅を持つ放射パターンが特徴です。
この放射パターンにより、このアンテナは紛失防止システム、ポータル、トンネル、廊下、ドアなどの多くのRFIDアプリケーションに最適です。
選ばれる理由
製品の特長
<h4>高利得性能</h4>
6.8-7.2 dBiCの高利得で、遠距離での確実な読取を実現。
<h4>最適なビーム形状</h4>40°/90°のビーム幅で、ポータルやトンネルアプリケーションに適切な指向性を提供。
<h4>柔軟な取付オプション</h4>フランジ取付、フランジ直角、エッジマウント（長辺または短辺）に対応。
主なポイント
- 長辺がやや狭いビーム
- 短辺のビーム幅が広い
- 非常に薄い形状
- 高利得
- 費用対効果
アプリケーション
- 紛失防止システム
- ポータル
- トンネル
- ドアと廊下

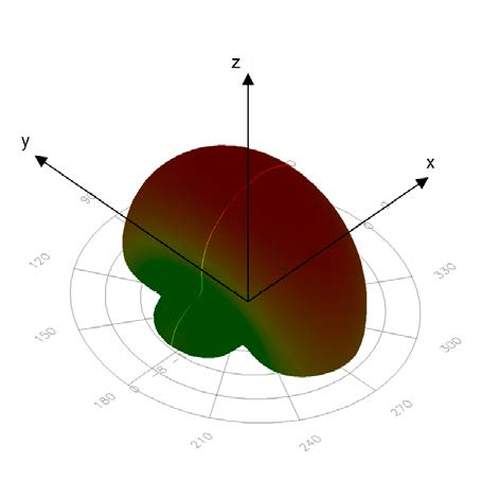

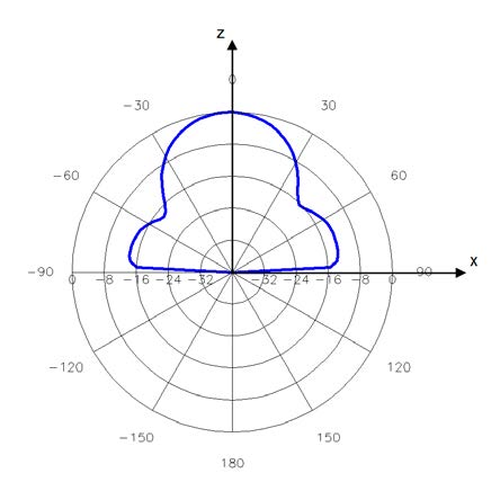

放射パターン
コネクタオプション

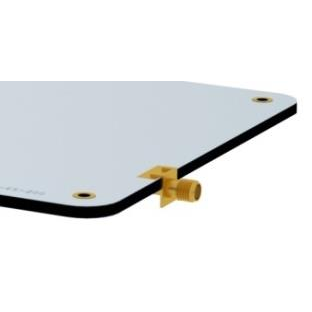

エッジマウント

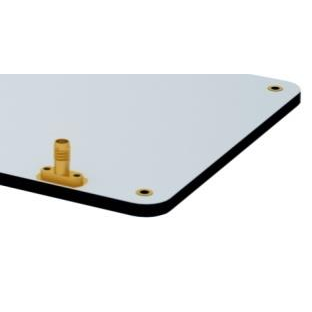

フランジストレート

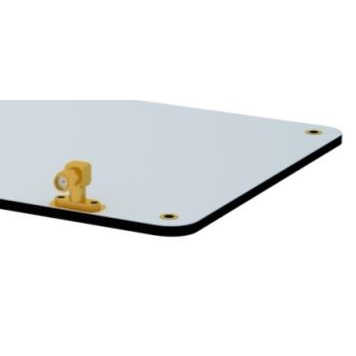

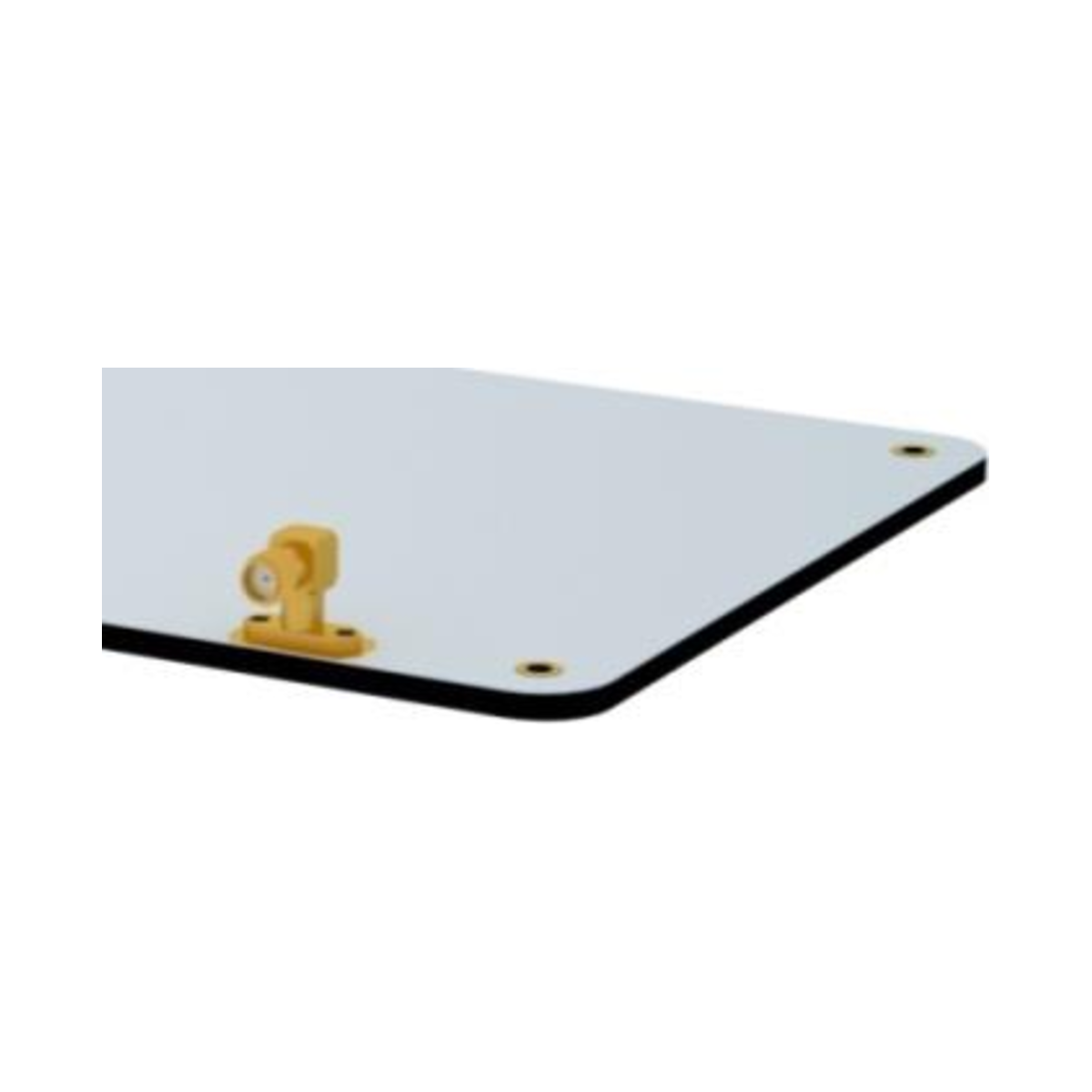

フランジ直角
詳細仕様
| 仕様 | |
|---|---|
| 動作周波数 EUバージョン | 865 - 868 MHz (ETSI EN 302 208) |
| 動作周波数 USバージョン | 902 - 928 MHz (FCC part 15) |
| アンテナ技術 | パッチ |
| 利得 EUバージョン | 6.9 dBiC（標準）、7.2 dBiC（最大）、5.0 dBiL |
| 利得 USバージョン | 6.8 dBiC（標準）、7.2 dBiC（最大）、5.1 dBiL |
| VSWR | < 1.4:1 |
| ビーム幅 | 40°/90° |
| サイドローブレベル | < -15 dB |
| 前後比 | < -20 dB |
| 偏波 |
LHCP（左旋円偏波） - 長辺にフランジとエッジマウントコネクターが付いたモデル RHCP（右旋円偏波） - 短辺にエッジマウントコネクター付きモデル |
| 軸比 |
EUバージョン ボアサイト時 0.2 dB ビーム幅3dB時 1.1dB（標準）、3.2 dB（最大） USバージョン ボアサイト時 0.6 dB ビーム幅3dB時 0.5 dB（標準）、3.6 dB（最大） |
| 入力インピーダンス | 50 Ω |
| コネクタ |
SMAまたはMCX フランジ取付、フランジ直角取付、エッジ取付が可能 エッジマウントの場合、アンテナの長辺または短辺に取り付け可能 |
| IP保護等級 | 屋内アンテナIP68 |
| 規格 | ROHS - EU Directive 2015/863WEEE - EU Directive 2012/19/EUREACH - EC No 1907/2006ETSI EN 302 208 |
| 温度範囲 | -20°C～+80°C |
| コネクタを除くサイズ | 417 mm x 137 mm x 3.3 mm |
| エッジマウントコネクター付サイズ | 417 mm x 137 mm x 8 mm |
| フランジコネクター付サイズ | 417 mm x 137 mm x 15 mm |
| アンテナ重量 | 350 g |
* 記載された外観、仕様等は予告なく変更する場合があります。
