Advantenna-P11
Advantenna-P11は、137×137×8mm、115gの超薄型円偏波パッチUHF RFIDアンテナです。ETSI 865-868MHz/FCC 902-928MHz対応。利得3.2-3.6dBiC、左旋円偏波（LHCP）、100°×100°広角ビーム。VSWR 1.4:1未満。50Ω SMA/MCXコネクタ選択可。筐体なし（IP68）/フラッシュマウント（IP62）/屋外用（IP67）の3オプション。-20〜+80℃動作。スマートシェルフ・パネル・テーブルに最適。
製品概要
製品概要
Advantenna-P11は、コンパクトなRFID UHFパッチアンテナで、非常に薄い形状、円偏波、1つの半球で全方向に広いビームを特徴とする放射パターンを備えています。
この放射パターンと薄型形状により、このアンテナはスマートシェルフ、スマートディスプレイ、スマートパネル、スマートテーブルやその他の表面など、多くのRFIDアプリケーションに最適です。Advantenna-P11には、筐体なし、フラッシュマウント筐体付き、IP67筐体付き（屋外用）の3つのオプションがあります。
選ばれる理由
製品の特長
エッジマウントコネクター使用時わずか8mm、フランジコネクターでも15mmの薄型設計。棚や引き出し、カウンタートップに目立たず統合でき、デザイン性を損なわずRFID機能を追加できます。
<h4>広角ビームパターン</h4>100°×100°の広いビーム幅により、1つの半球で全方向をカバー。スマートシェルフや引き出し内のアイテムを効率的に読み取り、設置台数を最小限に抑えます。
<h4>円偏波による安定読取</h4>左旋円偏波（LHCP）採用により、タグの向きに影響されにくく安定した読取性能を発揮。特にタグの向きが一定でないスマートシェルフやパネルアプリケーションに最適です。
<h4>3つのエンクロージャーオプション</h4>筐体なし（IP68）、フラッシュマウント筐体（IP62）、屋外用筐体（IP67）の3つのオプションを用意。使用環境に応じて最適な保護等級を選択できます。
<h4>フレキシブルな設置オプション</h4>SMAまたはMCXコネクタを選択可能。フランジ、フランジ直角、エッジマウントの設置方法に対応し、木材、コンクリート、金属など様々な表面に設置できます。
主なポイント
- 厚さ8mmの超薄型設計でデザイン性を損なわず統合可能
- 100°×100°の広角ビームで棚全体を効率的にカバー
- 左旋円偏波（LHCP）でタグの向きに影響されにくい安定読取
- IP68対応でフラッシュマウント・屋外用エンクロージャーオプション
- フランジ・エッジマウント対応で多様な設置が可能
アプリケーション
- スマートシェルフ
- スマートパネル
- スマートテーブル
- スマートサーフェス全般
- スマートディスプレイ
- カウンタートップ統合
- 引き出し内アイテム管理

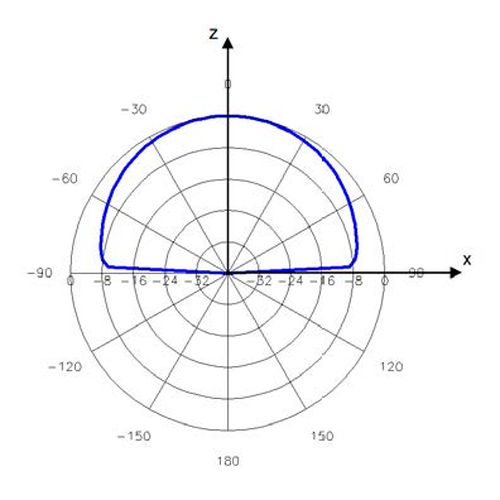

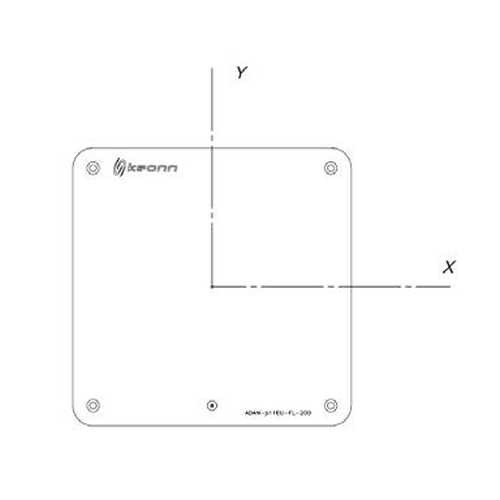

放射パターン
エンクロージャーオプション

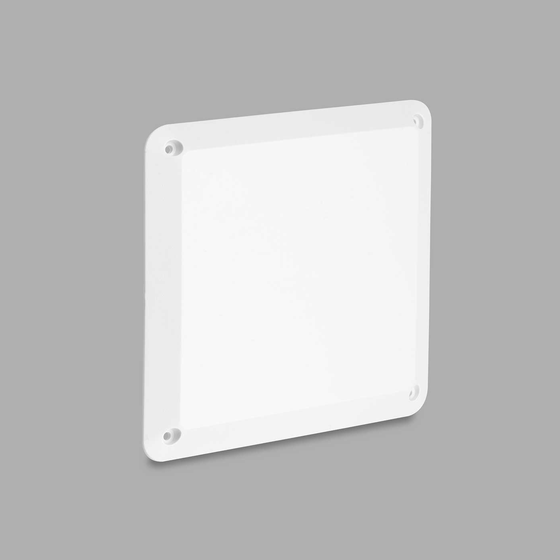

エンクロージャー付きフラッシュマウント
最も一般的な表面にインストールできます：木材、コンクリート、金属、などすべての取り付け部品が含まれています。

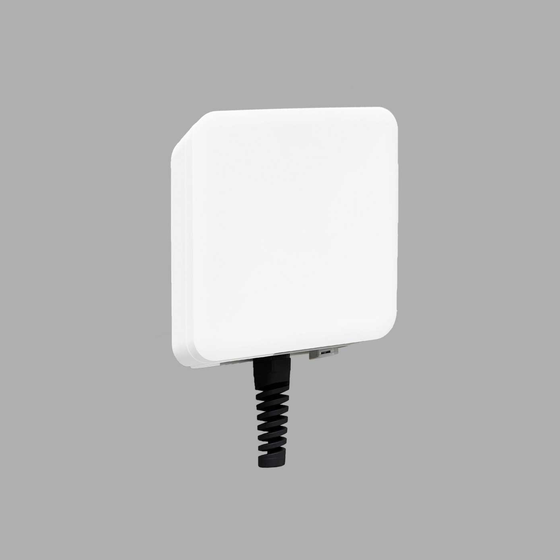

屋外エンクロージャー
エンクロージャはIP67に準拠しており、屋内および屋外で使用できます。
コネクタオプション

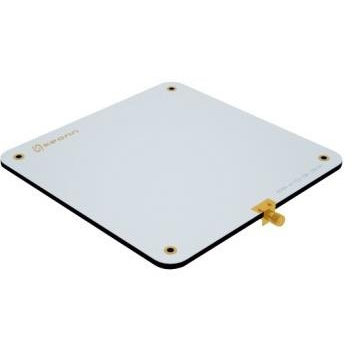

エッジマウント

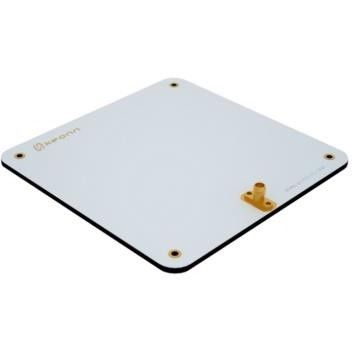

フランジストレート

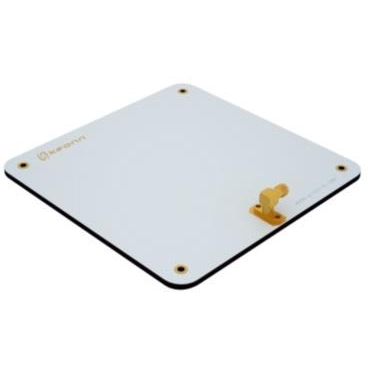

フランジ直角
詳細仕様
| 仕様 | |
|---|---|
| 動作周波数 EUバージョン | 865 - 868 MHz (ETSI EN 302 208) |
| 動作周波数 USバージョン | 902 - 928 MHz (FCC part 15) |
| アンテナ技術 | パッチ |
| 利得 EUバージョン | 3.2 dBiC（標準）、3.4 dBiC（最大）、0.8 dBiL |
| 利得 USバージョン | 3.4 dBiC（標準）、3.6 dBiC（最大）、1.1 dBiL |
| VSWR | < 1.4:1 |
| ビーム幅 | 100°/100° |
| 前後比 | < -15 dB |
| 偏波 | LHCP（左旋円偏波） |
| 軸比 |
EUバージョン ボアサイト時 0.9 dB ビーム幅3dB時 1.2 dB（標準）、3.8dB（最大） USバージョン ボアサイト時 1.5 dB ビーム幅3dB時 2.1 dB（標準）、4.5 dB（最大） |
| 入力インピーダンス | 50 Ω |
| コネクタ |
SMAまたはMCX フランジ、フランジ直角、またはエッジマウント |
| IP保護等級 |
エンクロージャーなし: IP68 フラッシュマウントエンクロージャー: IP62 屋外用エンクロージャー: IP67 |
| 規格 |
ROHS - EU Directive 2015/863 WEEE - EU Directive 2012/19/EU REACH - EC No 1907/2006 ETSI EN 302 208 |
| 温度範囲 | -20°C～+80°C |
| コネクタを除くサイズ | 137 mm x 137 mm x 3.3 mm |
| エッジマウントコネクター付サイズ | 137 mm x 137 mm x 8 mm |
| フランジコネクター付サイズ | 137 mm x 137 mm x 15 mm |
| アンテナ重量 | 115 g |
* 記載された外観、仕様等は予告なく変更する場合があります。
