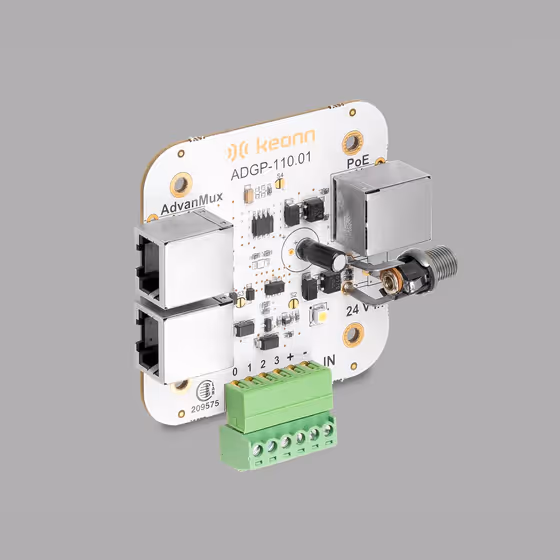

AdvanGPIO-100
AdvanGPIO-100は、35gのUHF帯RFIDリーダー用GPIOコネクションボードです。RJ45 PoE Class I入力対応。Impinj、Motorola、Sirit、Alien、ThingMagic等の主要リーダーと互換。AdvanMux-4/8/16の制御が可能。消費電流15mA未満（48V PoE時）。0V/5V TTLまたはオープンコレクタ入力対応。-40〜+55℃動作。標準Ethernetケーブルで接続。RoHS/EMC準拠。
製品概要
製品概要
AdvanGPIOは、多くのRFID UHFリーダーのGPIO（General Purpose Input Output）を使ってKeonn製品を簡単に制御できる接続ボードです。
AdvanMux-4（4ポートRFIDマルチプレクサ）、AdvanMux-8（8ポートRFIDマルチプレクサ）、AdvanMux-16（16ポートRFIDマルチプレクサ）、Impinj、Motorola、Sirit、Alien、ThingMagicなどのRFIDリーダーを接続できます。
主なポイント
- 非常に高速で簡単な接続
- 多くのリーダーモデルとの互換性
- RFIDリーダーによるKeonnマルチプレクサと位相シフタの制御が非常に簡単になります
- 広い入力電圧範囲
アプリケーション
- 同じリーダーに接続された4つ以上のアンテナが必要なRFIDシステム
- アンテナビームの電子制御が必要なRFIDシステム
- スマートシェルフ
- スマートサーフェス
- 盗難防止システム
- リアルタイムでの在庫管理システム
詳細仕様
| 仕様 | |
|---|---|
| コネクタ |
1 入力 PoE class I 電源 タイプ: RJ45 1 入力 補助電源 タイプ：ソケット電源コネクタ 1 入力 デジタルコントロールビット& 電源タイププラグ、6 way 1 入力 デジタルコントロールビット: タイプ：RJ45 1 出力 デジタルコントロールビット& 電源 タイプ：RJ45 |
| リーダーコネクタ | 4 x 入力RJ45コネクタ |
| 入力コネクタ | 4 x 入力コネクタ |
| 消費電流 |
< 15 mA @ 48 V (PoE) < 3.5 mA @ Vin = 9 V (ソケットまたはプラグコネクタ) < 4 mA @ Vin = 12 V (ソケットまたはプラグコネクタ) < 4.5 mA @ Vin = 15 V (ソケットまたはプラグコネクタ) < 6 mA @ Vin = 24 V (ソケットまたはプラグコネクタ) |
| デジタルインプット |
0 V/5 V TTL または オープンコレクタ 注1：B0..B3は2.2 kオームプルアップレジスタ 注2：リーダー出力は2 mA (最大)までシンク必須 注3：3.3 Vリーダーは5 V トレラント |
| RFIDリーダーとの互換性 |
Impinj, Motorola, Sirit , Alien, ThingMagic リーダーのユーザーガイドを参照してください。 |
| AdvanMux-8、AdvanMux-16およびAdvanPhaser-2:4との制御接続 | 標準Ethernet 8-wire UTPケーブル |
| 電源表示 | 白色 SMD LED |
| 重さ | 35g |
| 動作温度 | -40℃～55℃ |
| 保存温度 | -40℃～85℃ |
| EU ディレクティブ | RoHS 準拠（2002/95/EC）、EMC（2004/108/EC） |
* 記載された外観、仕様等は予告なく変更する場合があります。
